Hệ thống xích dẫn cáp Sovol SV08 - Cố định đầu in

Mình đã thiết kế lại hai bộ phận kết nối với ống dẫn nhựa Bowden nằm trên đầu in (toolhead).

• Các vấn đề gặp phải:
  • Sợi xích (drag chain) ban đầu khá lỏng lẻo, nó chỉ được gắn vào ống Bowden và dây cáp.
  • Ống dẫn nhựa dễ bị tuột do áp lực lên vòng khóa nhanh (quick release ring).
  • Sợi xích bị võng xuống nhiều vì không được cố định vào một điểm chắc chắn.
• Giải pháp:

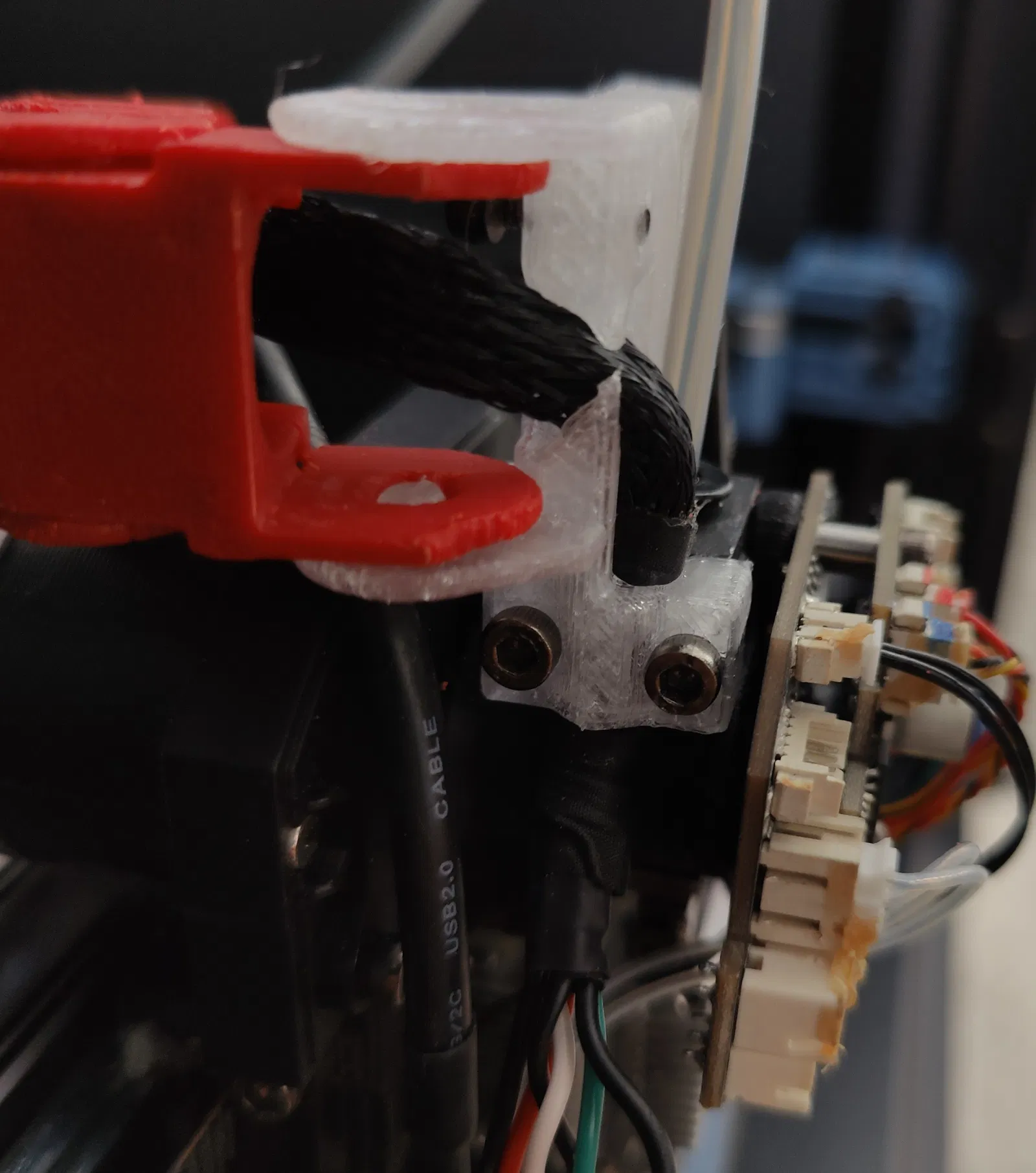

  1. Mình đã gắn kẹp dây cáp (vốn được bắt vít vào đầu in) vào bộ phận giữ xích.

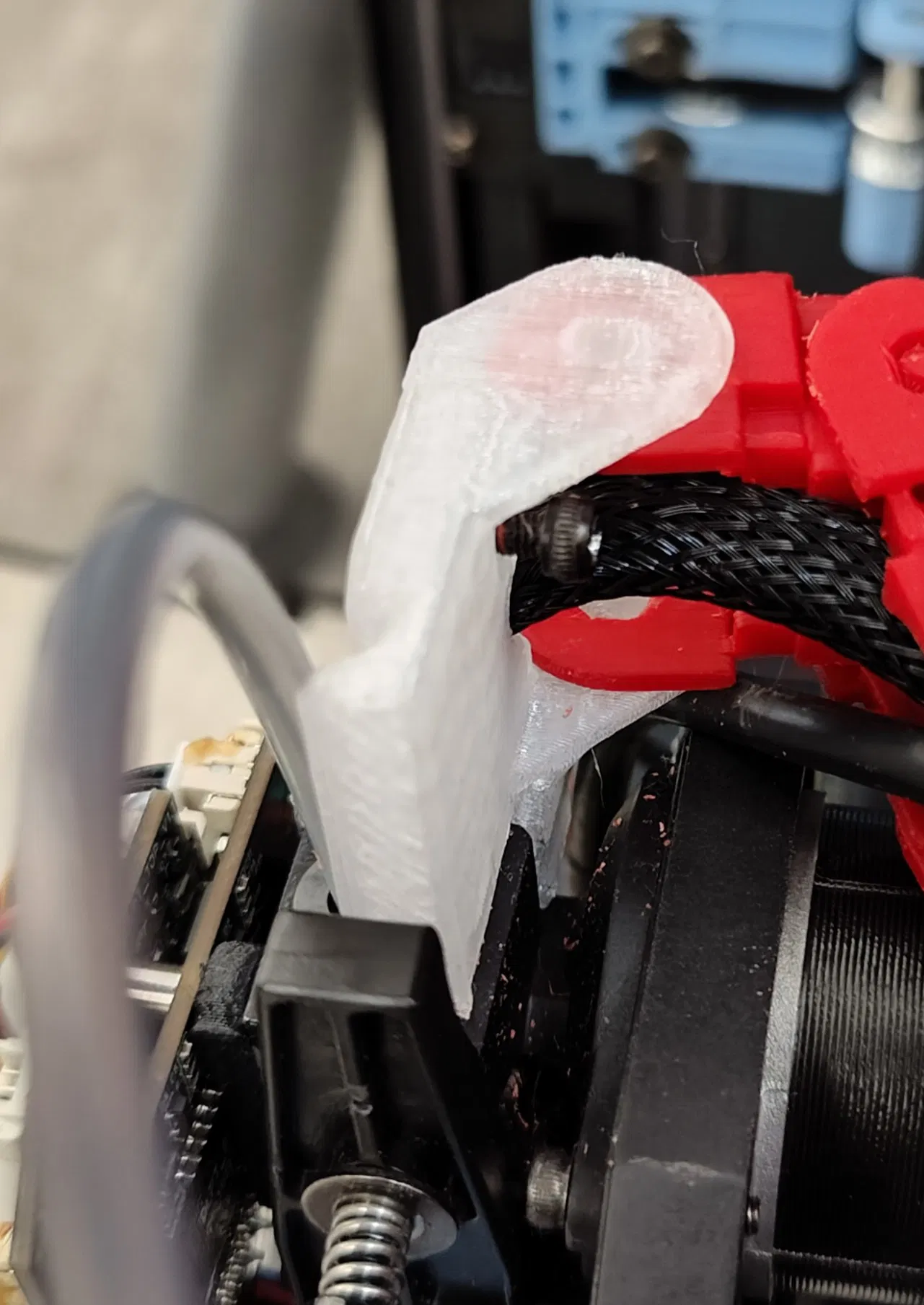

  2. Mình thêm một vòng đệm để làm hướng dẫn cho vòng khóa nhanh.

Bạn cần cắt gọt một chút ở mặt trên của vỏ đầu in (toolhead cover), nhưng không đáng kể đâu, chỉ cần cắt bớt một ít để lắp lại vỏ cho khít là được.

BOM (Danh sách vật tư):

M310 bolt x1 M34 insert nut x1

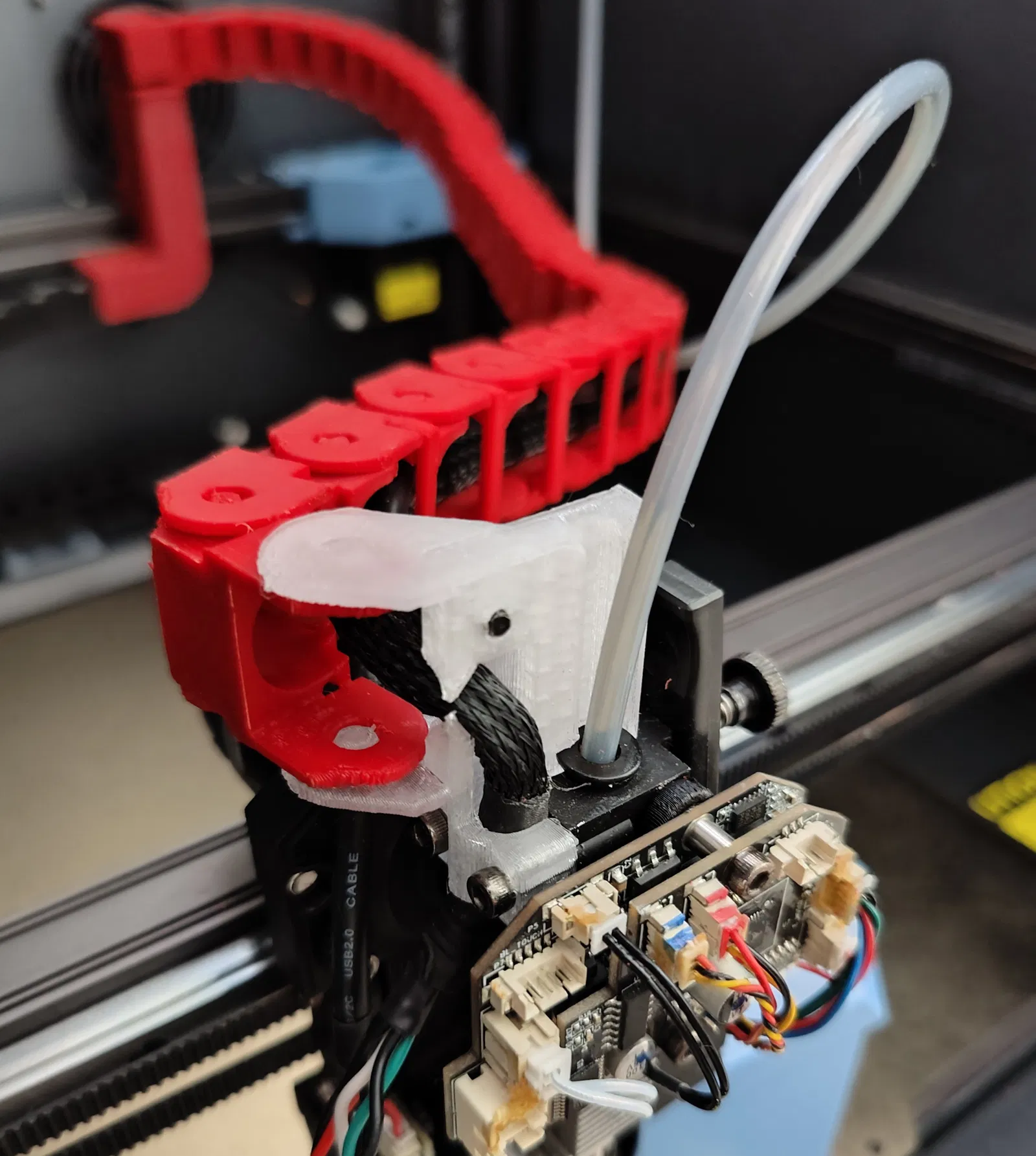

Mình đã in tất cả các bộ phận bằng nhựa ABS+ ESUN. Có lẽ mình sẽ in lại bằng ASA-CF hoặc ABS-CF sau. Bản nguyên mẫu mà các bạn thấy trong hình được in bằng PETG trong suốt để kiểm tra.
