Khớp nối từ tính cho ống 4 inch thiết kế đơn giản

Mình thiết kế cái khớp nối ống đơn giản, sử dụng nam châm 6x3mm.

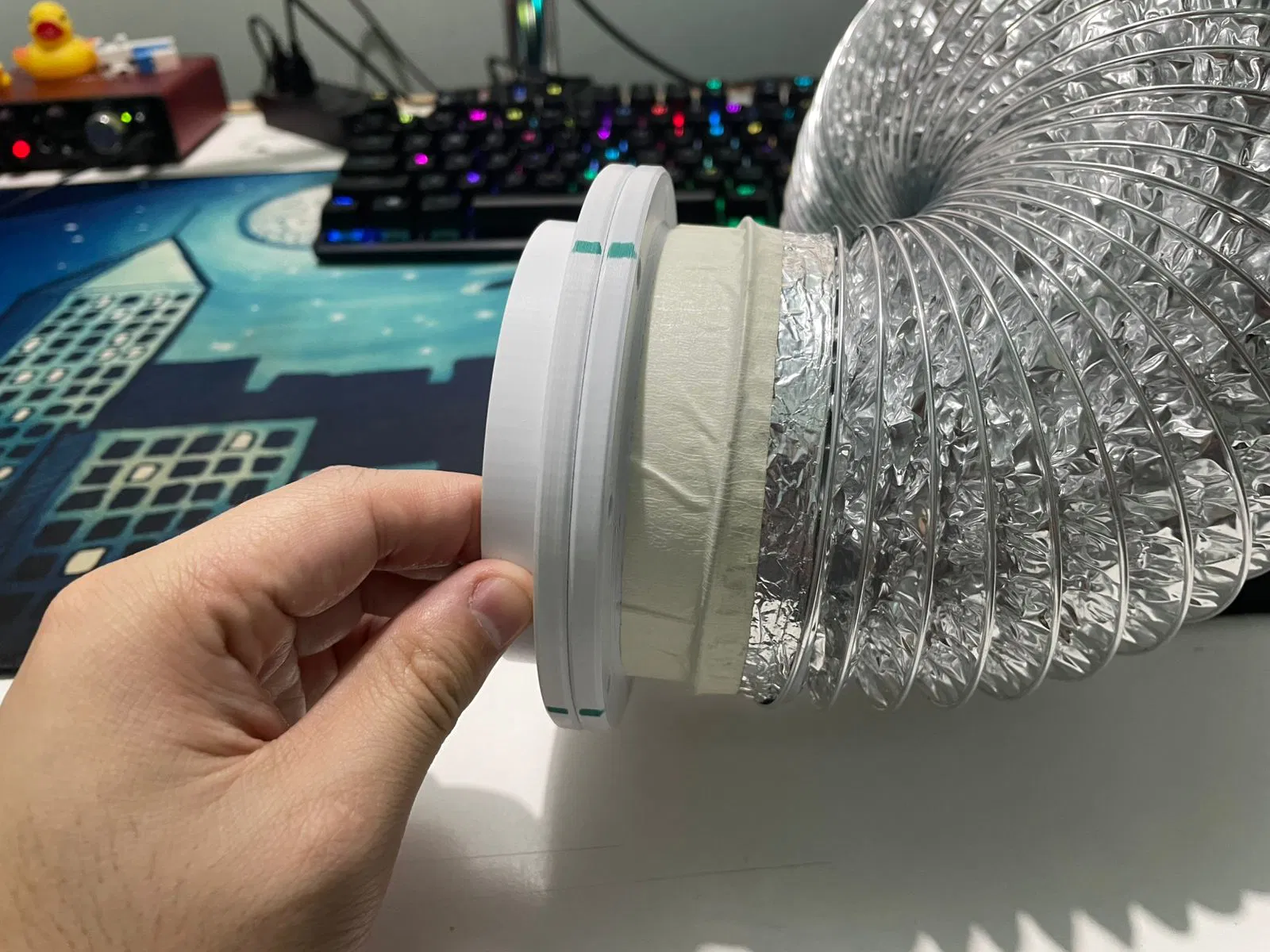

Nó có 8 lỗ nam châm, cho phép bạn lắp nam châm tùy ý. Lỗ nam châm có đủ không gian để lắp vừa đầu vít M3, nên bạn có thể dùng vít để cố định các khớp nối lại với nhau hoặc bắt vít vào các cổng kết nối của thiết bị. Lỗ vít này cũng hỗ trợ việc tháo và định vị lại nam châm (một tính năng vô tình mà có).

Đường kính phần ống là 96mm, ống flex 4 inch thường rơi vào khoảng 96mm~100mm.

Bao gồm 3 chi tiết tùy chọn, chỉ cần in 2 cái coupler_long là đủ để sử dụng.

Có đính kèm file Fusion, bạn có thể chỉnh sửa hầu hết kích thước trong mấy bản phác thảo hơi "lôm côm" của mình.

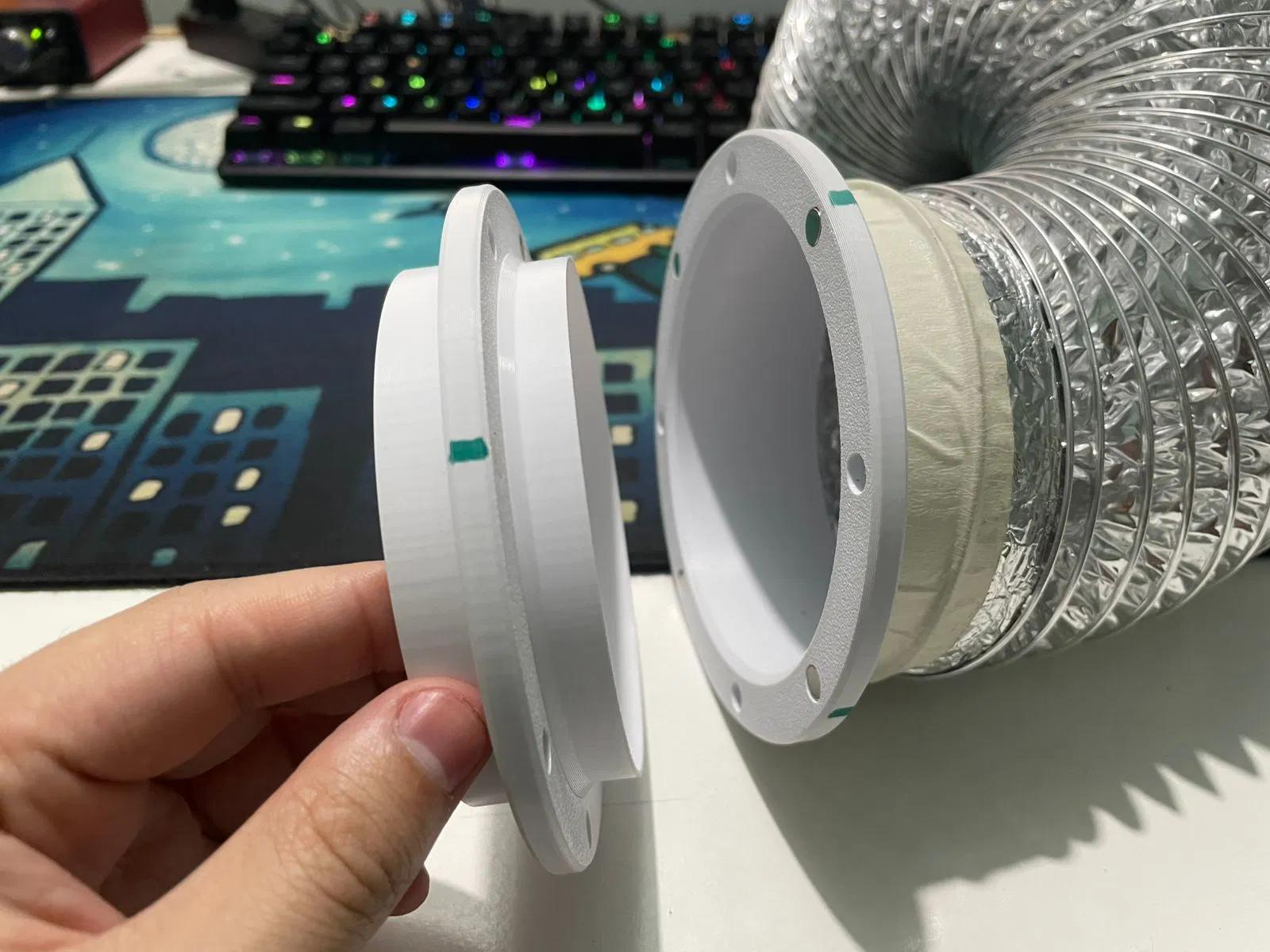

coupler_long: Chi tiết chính.

coupler_short: Khớp nối cổ ngắn, dùng cho các đầu kết nối cuối.

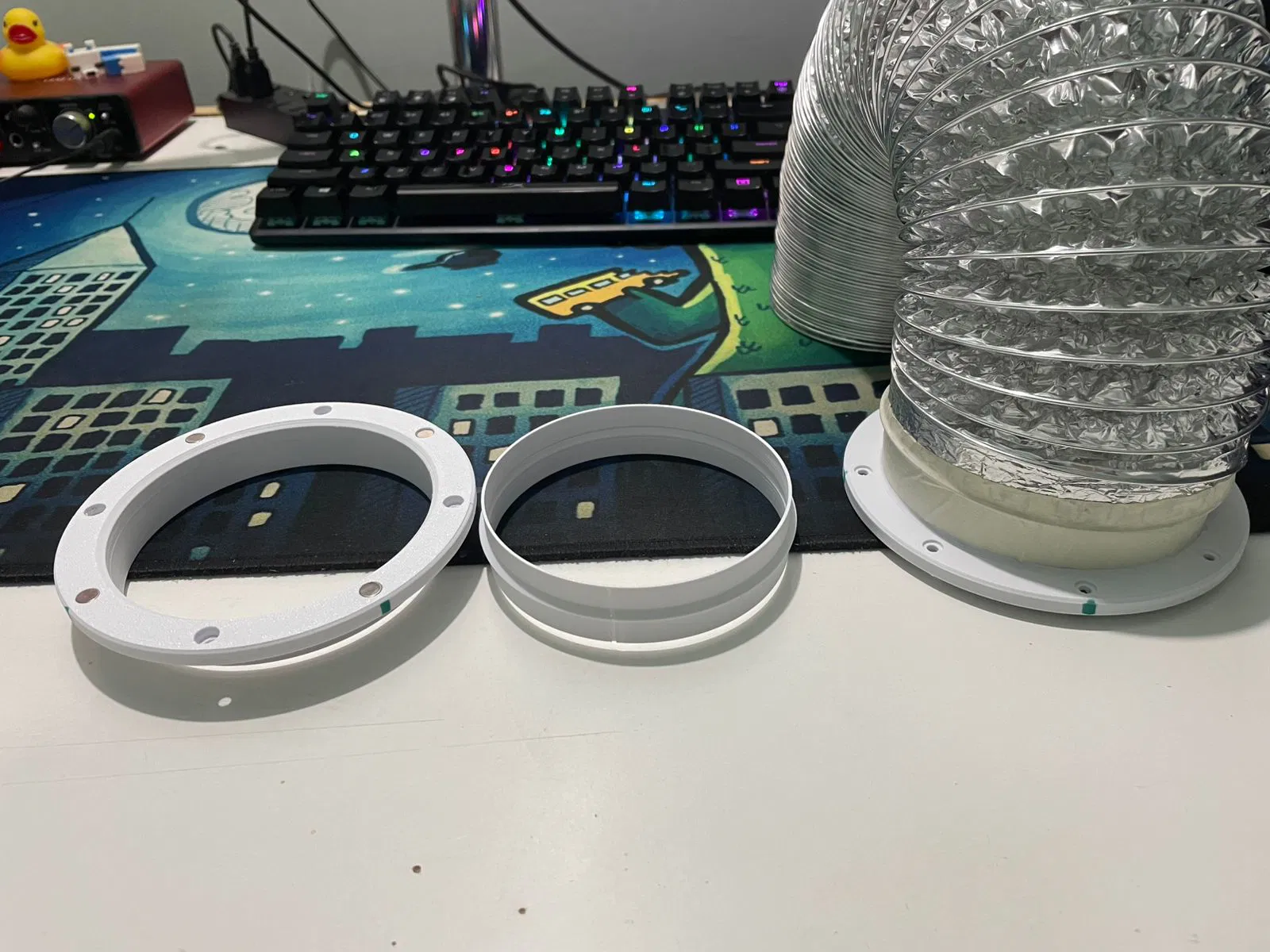

coupler_ring: Khớp nối không có phần ống, dùng để cố định đầu cuối, có cùng kiểu bố trí lỗ.

inner_coupler: Dùng để thêm một chi tiết khớp nối giúp việc bịt kín tốt hơn và chống trượt. Một mặt dày hơn 0.2mm để vừa khít một bên và dễ dàng tháo lắp ở bên còn lại.

Lời khuyên:

• Đánh dấu cực nam châm nếu cần đúng chiều, bạn có thể đặt 1 nam châm ngược cực để khớp nối chỉ hít được ở 1 vị trí duy nhất.
• Hoặc bạn có thể dùng cách bố trí nam châm không đối xứng, rất hữu ích nếu ống cần lắp theo hướng nhất định (như van một chiều).
• Dán keo nam châm sau khi đã xác định đúng vị trí.
• Nếu dùng vít, nhớ siết chặt thêm một chút để đầu vít chìm hẳn xuống, giúp bạn có thể tháo ống bằng cách xoay nhẹ.

Thông số in ấn:

Chất liệu: Bất kỳ loại nào ít co ngót. Chiều cao lớp in: 0.2mm. Support: Nên dùng support cho lỗ nam châm để đạt kết quả tốt nhất, rất ít tốn nhựa.
