Ngàm gắn Dell OptiPlex 7060 MicroPC vào tủ rack 10 inch

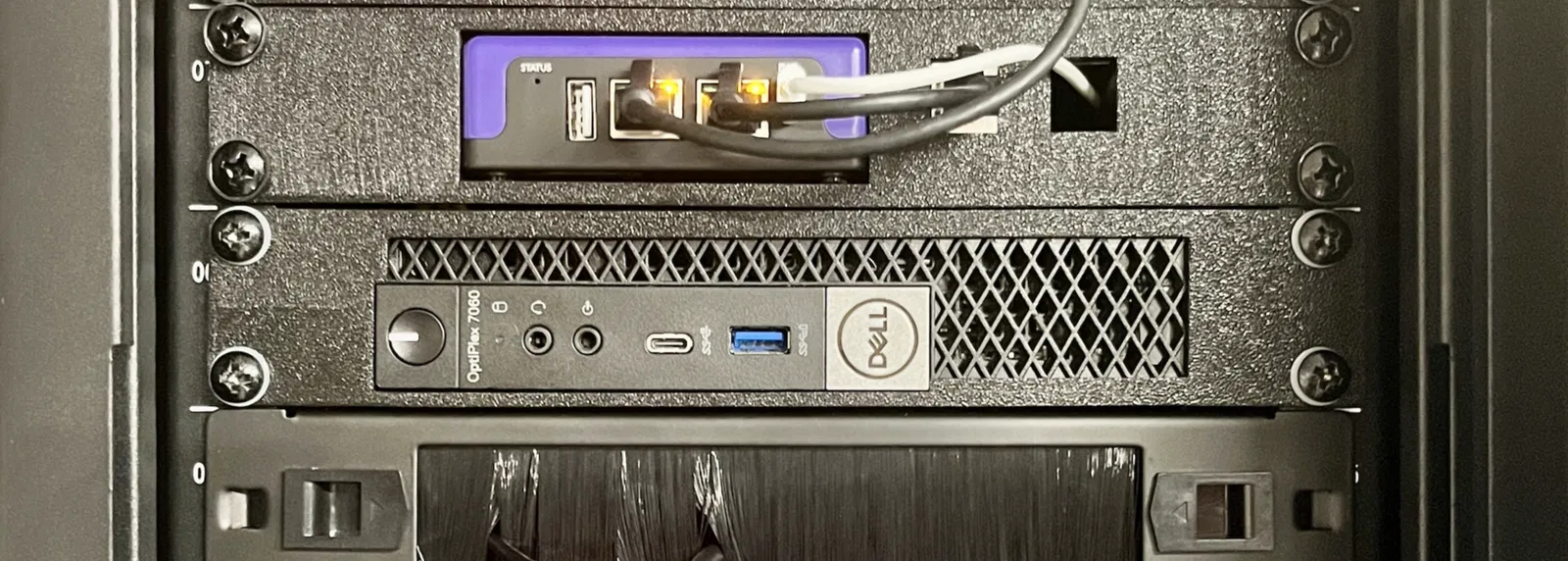

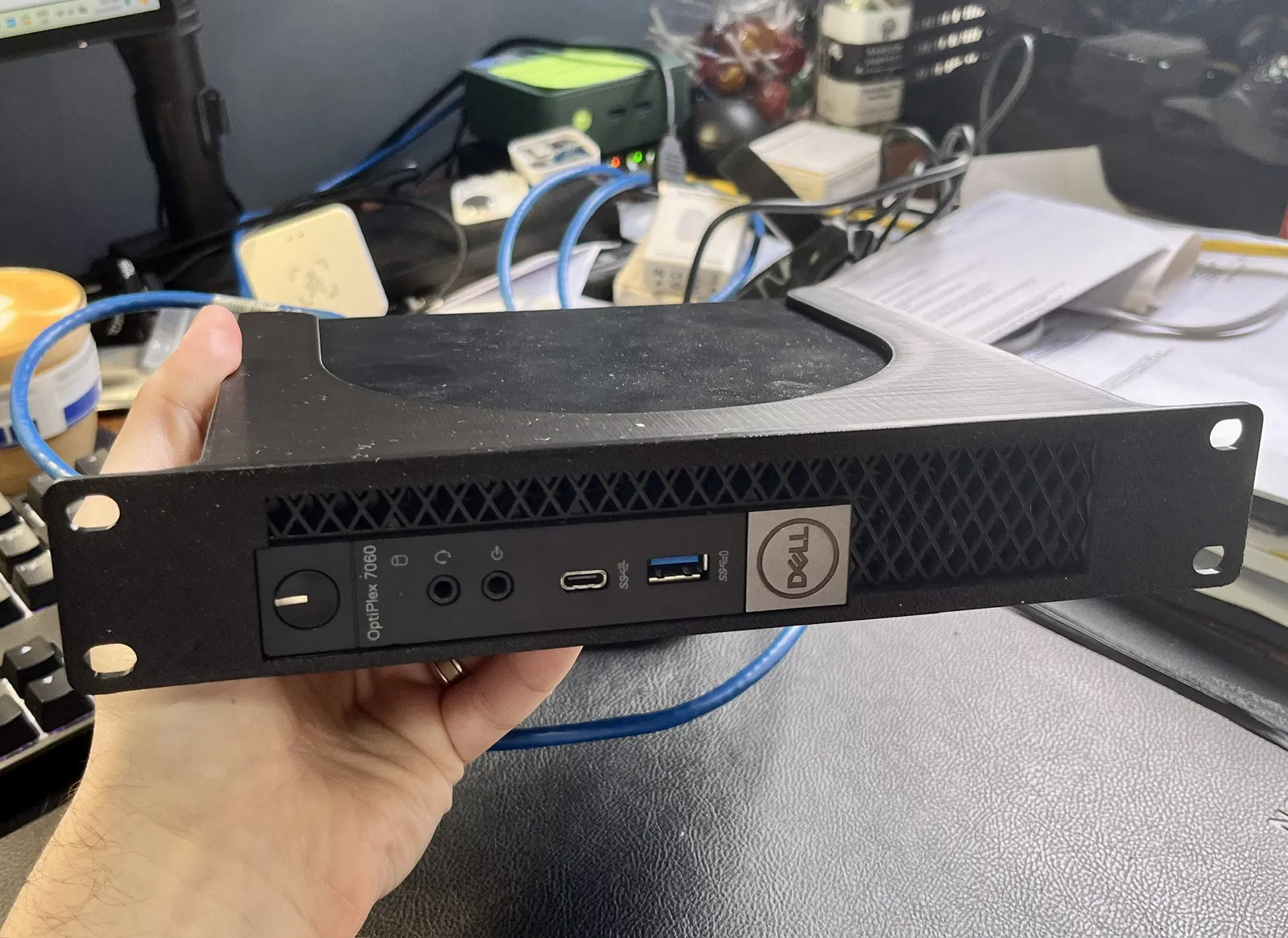

Mẫu này được thiết kế riêng cho Dell Optiplex 7060 MicroPC, tuy nhiên có thể các dòng máy Dell Micro cùng đời khác cũng sẽ vừa (mẫu trong ảnh dùng chip i7-8700 để anh em dễ hình dung). Như các bạn thấy, mình có làm thêm phần mặt trước để máy đặt vào nhìn rất khít và thẩm mỹ.

(Cập nhật ngày 21/5/25 - Phản hồi từ người dùng cho thấy mẫu này cũng dùng được cho các biến thể 3050 và 5060 của Dell Optiplex MicroPC. Riêng dòng 7020 có thiết kế mặt trước khác biệt nên khi lắp sẽ bị nhô ra khoảng 3mm ở phía sau. Nếu anh em không quá bận tâm về việc này mà vẫn muốn có ngàm gắn chắc chắn, cứ nhắn mình, mình sẵn lòng gửi bản chỉnh sửa riêng cho dòng đó.)

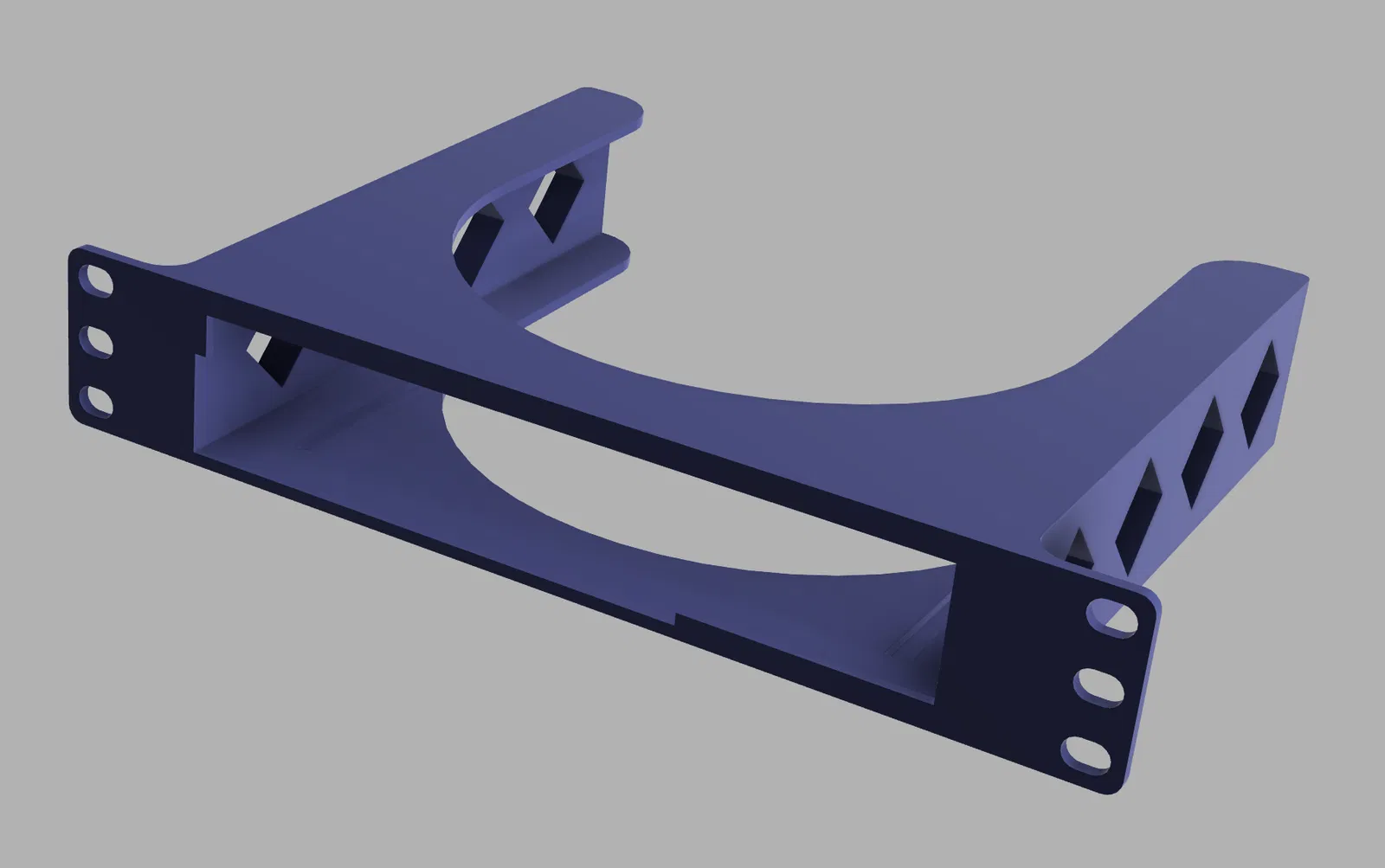

Thiết kế này cho phép anh em trượt máy PC vào từ phía sau. Nhờ có các miếng đệm cao su ở bốn góc, máy sẽ tự động cố định chặt vào khung giá, giúp anh em thao tác với nút nguồn và cổng USB/audio phía trước rất tiện mà không cần thêm phụ kiện giữ máy.

Nếu máy không vừa hoặc anh em cần một phiên bản khác, cứ thoải mái liên hệ với mình nhé.

• Mình đã in thử mẫu như trong ảnh bằng eSUN PLA+ màu đen, nhưng khuyến khích anh em nên dùng PETG, đặc biệt là nếu tủ rack của anh em hơi nóng.
• Có thể in nằm úp mặt theo đường chéo trên bàn in của Ender 3.
• Khuyên dùng infill dưới 15%.
• Điểm tuyệt nhất là không cần dùng support!

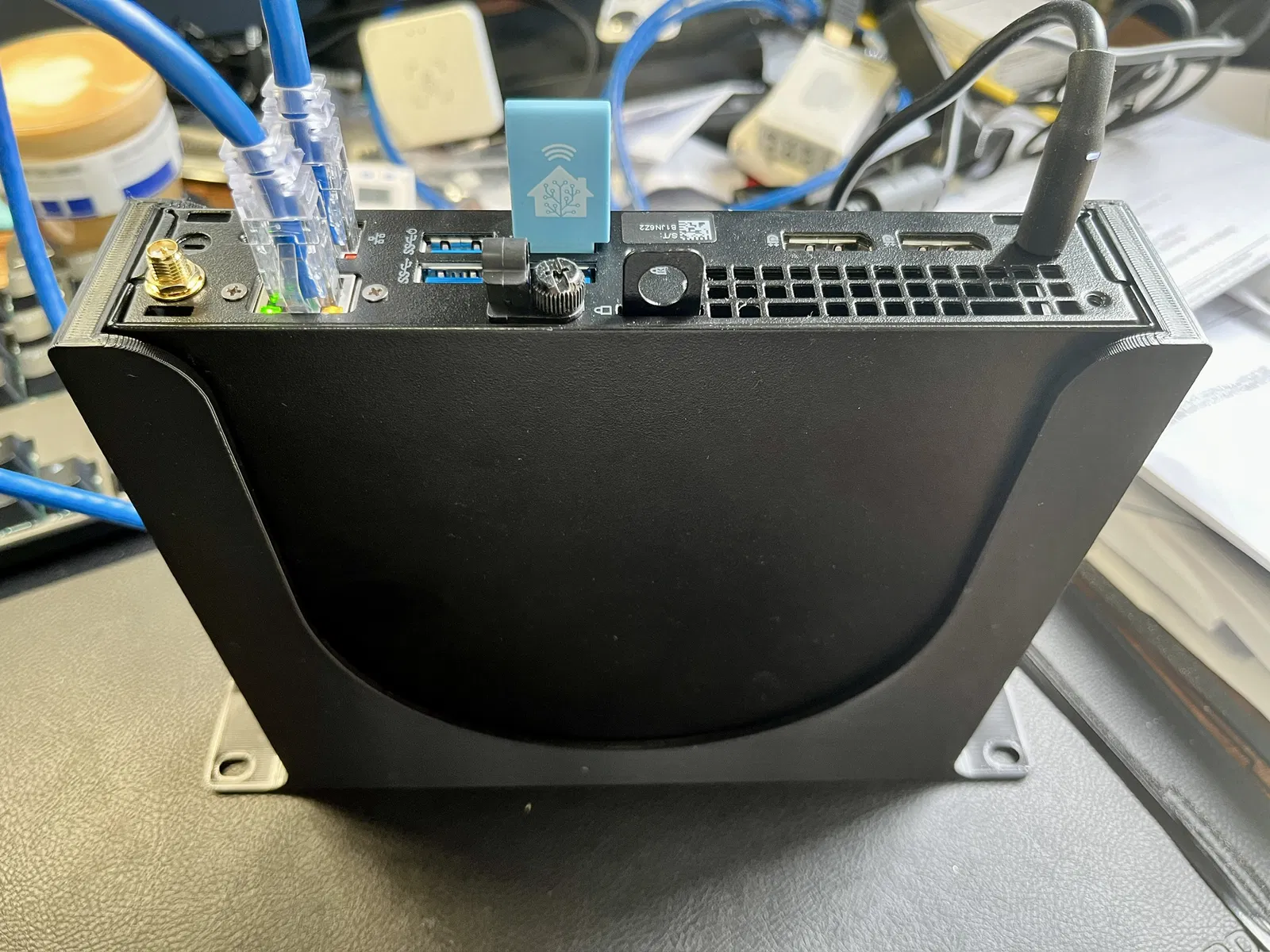

Cập nhật 6/1/25 - Đã thêm một file mới: thiết kế kẹp chặn phía sau để cài vào hai lỗ hình thoi ở mặt sau của ngàm chính. Phần này in úp mặt và chỉ cần một ít support nhỏ ở hai đầu. Anh em vẫn có thể truy cập tất cả các cổng kết nối phía sau qua lỗ hổng lớn.

Thực ra cái kẹp này cũng không quá cần thiết vì chân cao su zin của máy đã đủ ma sát để giữ máy rồi, nhưng nếu anh em muốn chắc chắn hơn thì cứ dùng thêm nhé. :)

Cập nhật 15/2/25 - Đã cập nhật thiết kế, tổng chiều rộng của hai tai là 254mm.

Cập nhật 15/4/25 - Đã cập nhật thiết kế, điều chỉnh lại khoảng cách lỗ bắt ốc rackmount cho chuẩn hơn.
