Vault Deckbox (MTG) - Hộp đựng bài cơ khí

Đây là mẫu hộp đựng bài MTG được thiết kế với lớp vỏ ngoài gồm hai phần, liên kết với nhau bằng hệ thống bánh răng cơ học. Hộp đựng này có kèm khay rời, đủ sức chứa 100 lá bài bọc double sleeve và vẫn còn dư chỗ để đựng token. Bên trong hộp còn có một ngăn nhỏ để cất xúc xắc hoặc các phụ kiện khác.

Lưu ý:

• Các bộ phận được thiết kế với độ hở danh định là .20mm. Mức này thường phù hợp với hầu hết các máy in 3D, nhưng mình khuyên các bạn nên cân chỉnh máy thật chuẩn để đảm bảo các chi tiết khớp với nhau.
• Hãy đọc kỹ hướng dẫn lắp ráp, vì có nhiều cách lắp sai có thể làm hỏng hộp và không dùng được.

In ấn

Bạn cần in mỗi linh kiện sau đây để hoàn thiện một chiếc hộp:

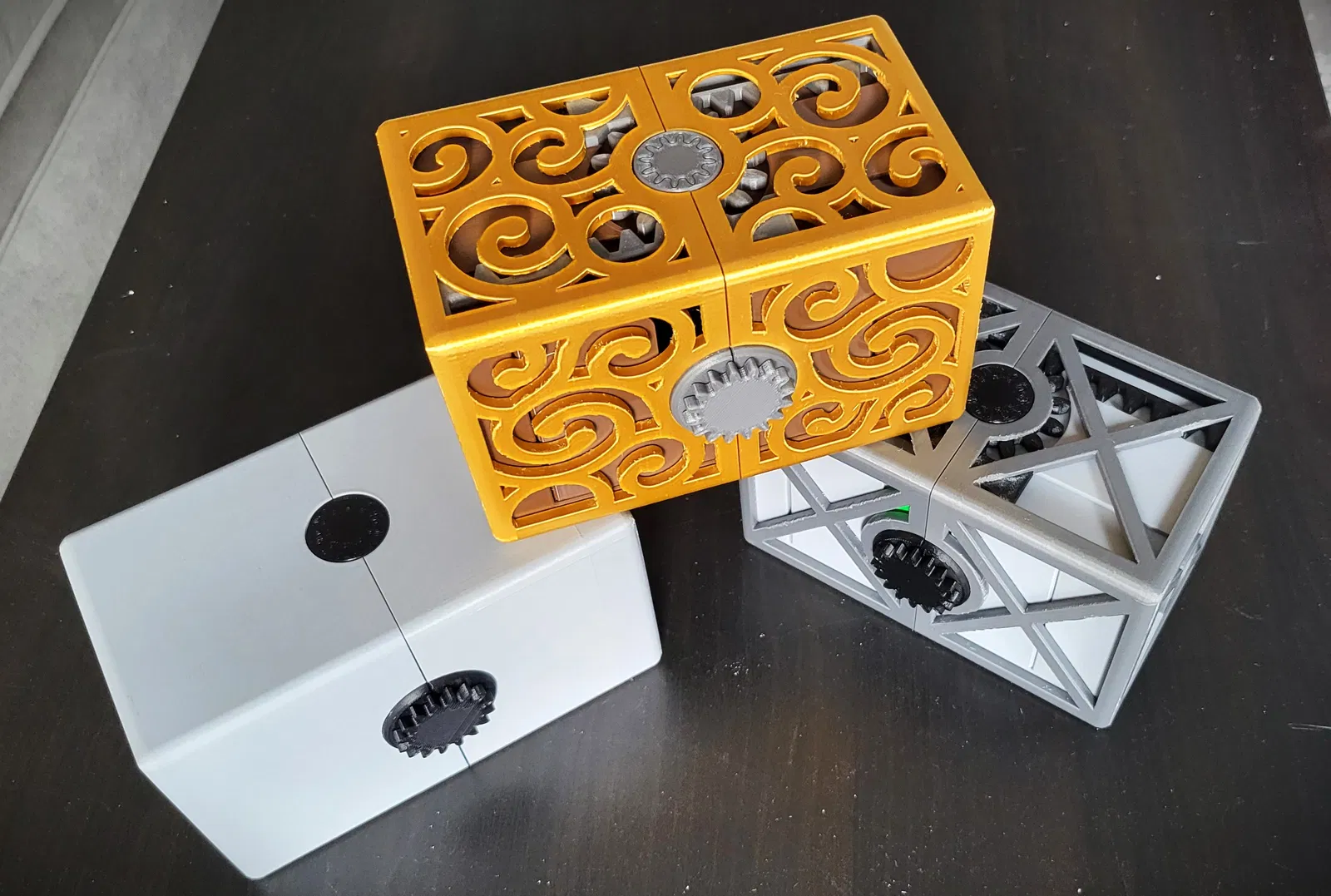

2x Vault_deckbox_gear 2x Vault_deckbox_gear_pin 4x Vault_deckbox_rack 2x Vault_deckbox_shell (có 2 phiên bản khác gồm bản khung công nghiệp và bản hoa văn cách điệu)

Cập nhật ngày 20 tháng 5 năm 2025

Đã thêm phiên bản 2 cho lớp vỏ có hoa văn. Phiên bản này không còn đối xứng xoay và một vài họa tiết xoắn ốc đã được di chuyển để giúp việc in ấn dễ dàng hơn.

Xử lý sau in

Kiểm tra độ khớp của các thanh rack trong rãnh của thân hộp bằng cách trượt tới lui. Nếu thấy không trượt mượt mà, hãy dùng giấy nhám chà nhẹ các cạnh của rãnh cho đến khi trơn tru.

Lắp ráp

Thứ tự lắp ráp rất quan trọng, hãy làm theo các bước sau thật cẩn thận:

1. Dán hai thanh rack đầu tiên vào các rãnh tương ứng trên vỏ hộp. Để đảm bảo chúng thẳng hàng, hãy để chúng nằm nghỉ trong rãnh ở mặt vỏ kia trong khi chờ keo khô. Xem hình minh họa bên dưới. Khi đã khô, lật ngược các mặt vỏ và lặp lại quy trình cho hai thanh rack còn lại.

2. Dán mảnh latch part 1 vào một trong các khe hình bán nguyệt lớn trên vỏ. Để đảm bảo nó vào đúng vị trí, hãy dùng một cạnh thẳng ép nó xuống. Làm tương tự cho latch part 2 trên mặt vỏ còn lại.

3. Dán inner clip vào một mặt vỏ bằng cách tương tự, lưu ý quay mặt có lúm tròn ra ngoài. Sau đó dán outer clip vào mặt vỏ kia, lưu ý quay mặt có gờ lồi vào trong.

4. Dùng một chấm keo nhỏ trên chốt của latch part 3, ép nó vào lỗ tương ứng trên latch part 4 với latch part 2 nằm kẹt ở giữa.

5. Sau khi các chi tiết trên đã khô, trượt mặt vỏ có gắn sẵn latch part 2, 3, 4 vào thân hộp. Đảm bảo chốt nằm ở phía thân hộp có ngăn chứa xúc xắc. Khi đầu các thanh rack chạm vào chốt trên thân, hãy nhấc nhẹ đầu thanh rack lên vừa đủ để trượt chốt qua khoảng trống. Sau đó nhấn rack xuống chốt cho đến khi nghe tiếng tách, lúc này vỏ hộp sẽ trượt mượt mà trên thân.

6. Lặp lại bước trên cho mặt vỏ còn lại, nhớ kiểm tra để chốt nằm đúng phía có khe hở trên thân hộp.

7. Mở tối đa hai mặt vỏ, đặt bánh răng vào giữa các thanh rack. Sau đó dán chốt gear pin vào. Lật ngược hộp và thực hiện tương tự cho bánh răng còn lại.

8. Sau khi keo khô, trượt khay đựng bài vào từ phía bên hông.
