Z-Upgrade 3.2c/d cho VCORE 4.0 dùng Ballscrew SFU1605-SFU1204

Tối ưu hóa hệ thống Z-Upgrade cấp độ sản xuất cho VCORE 4.0

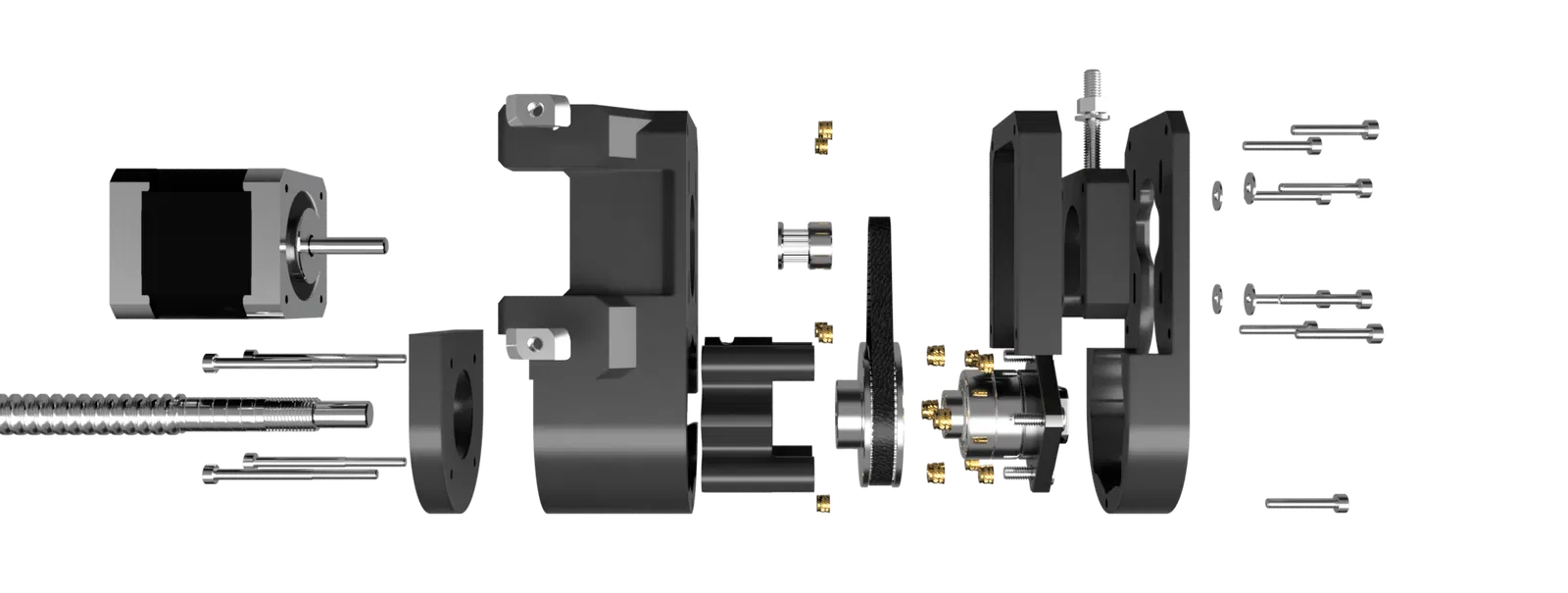

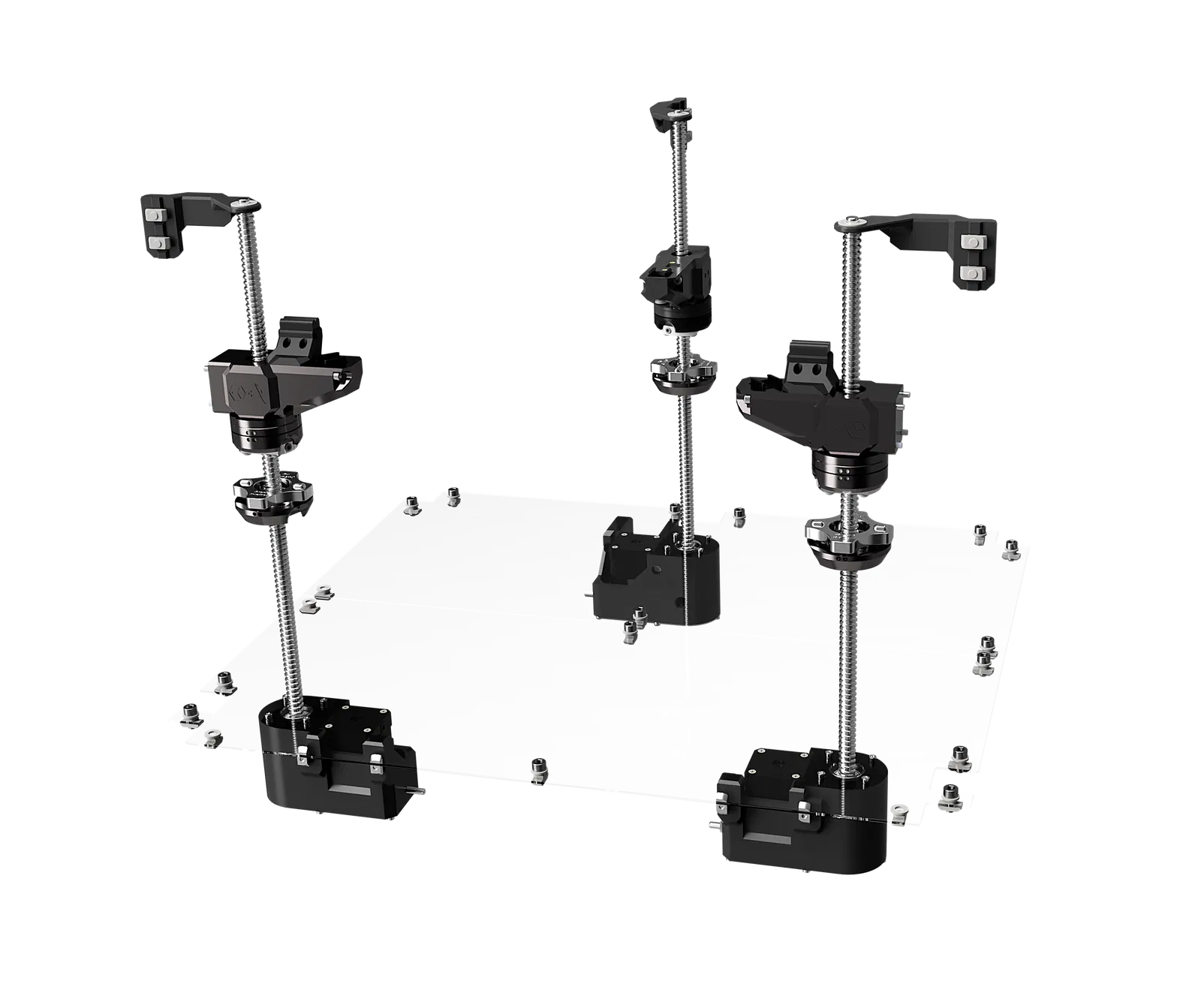

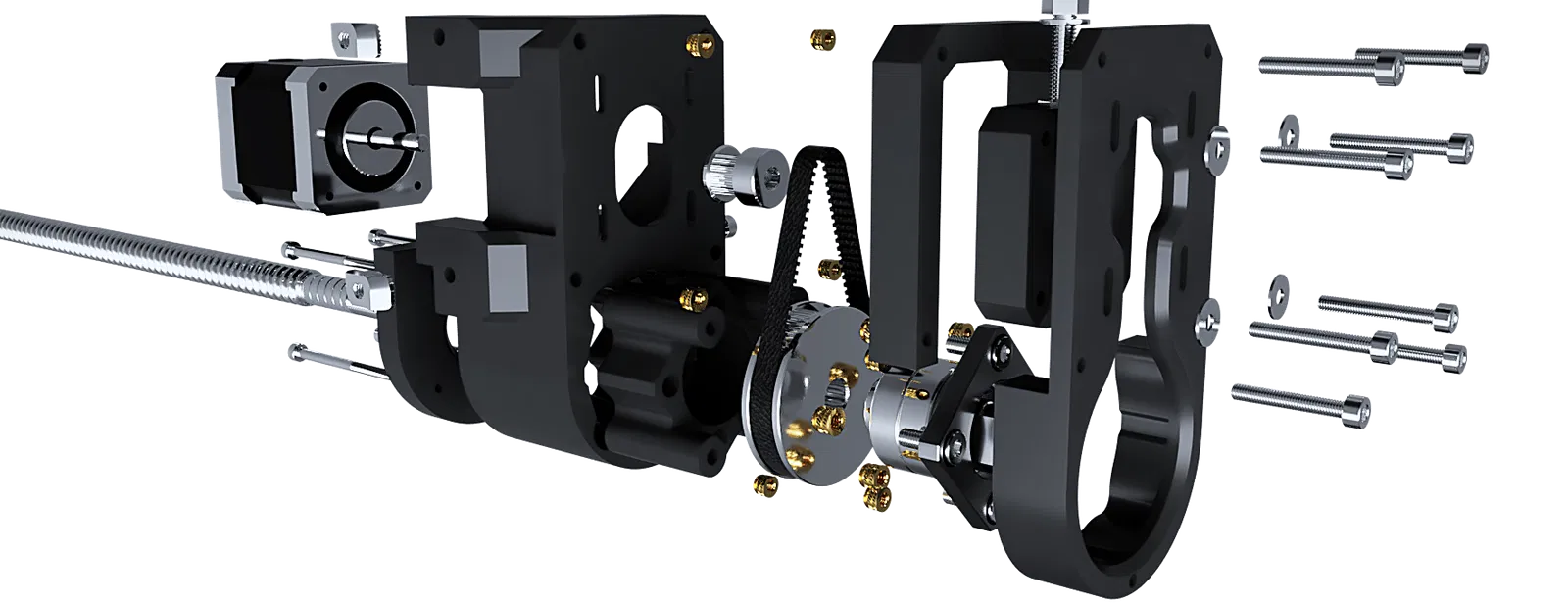

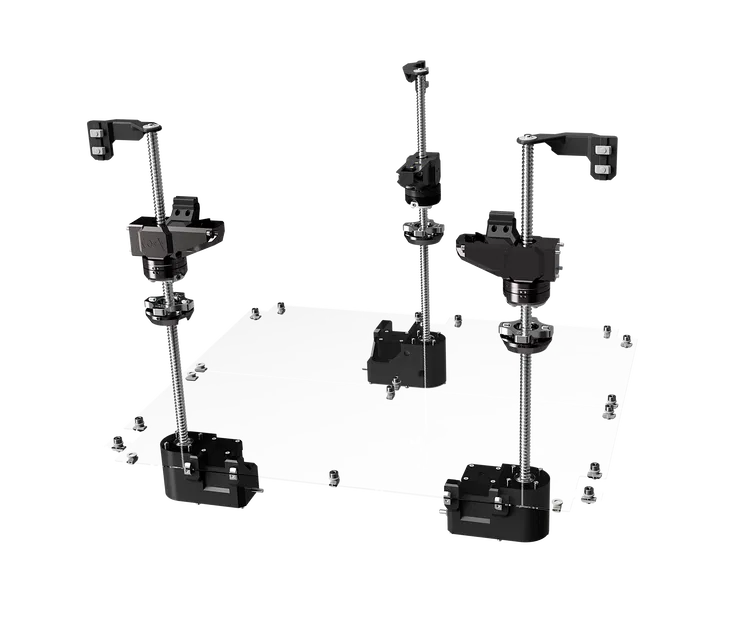

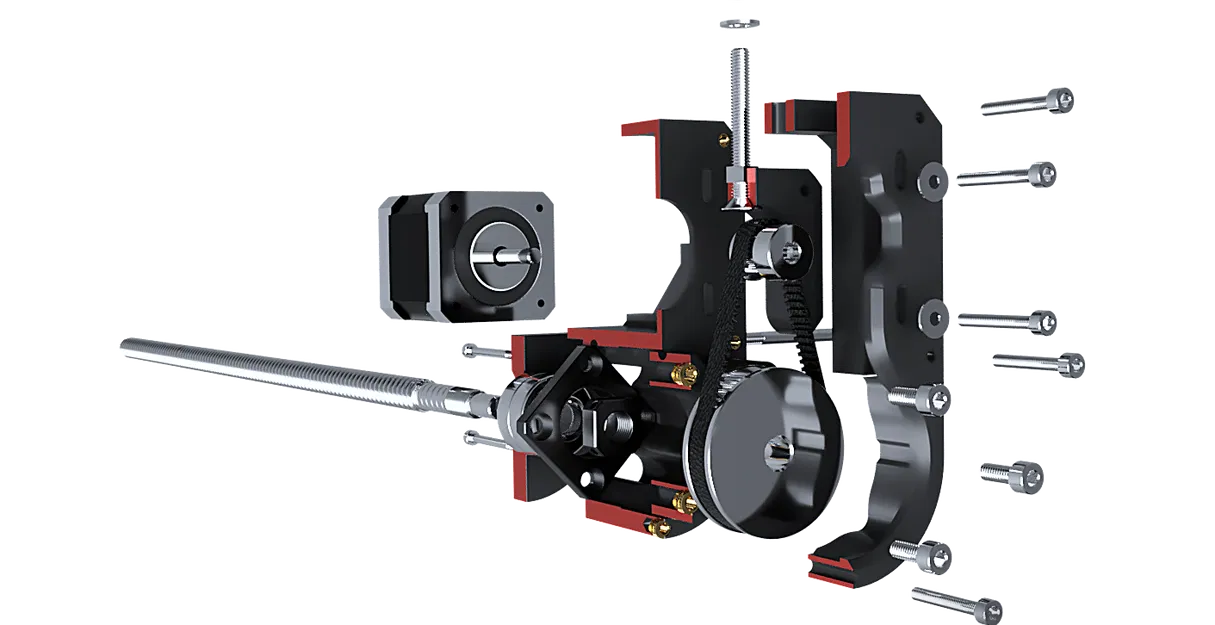

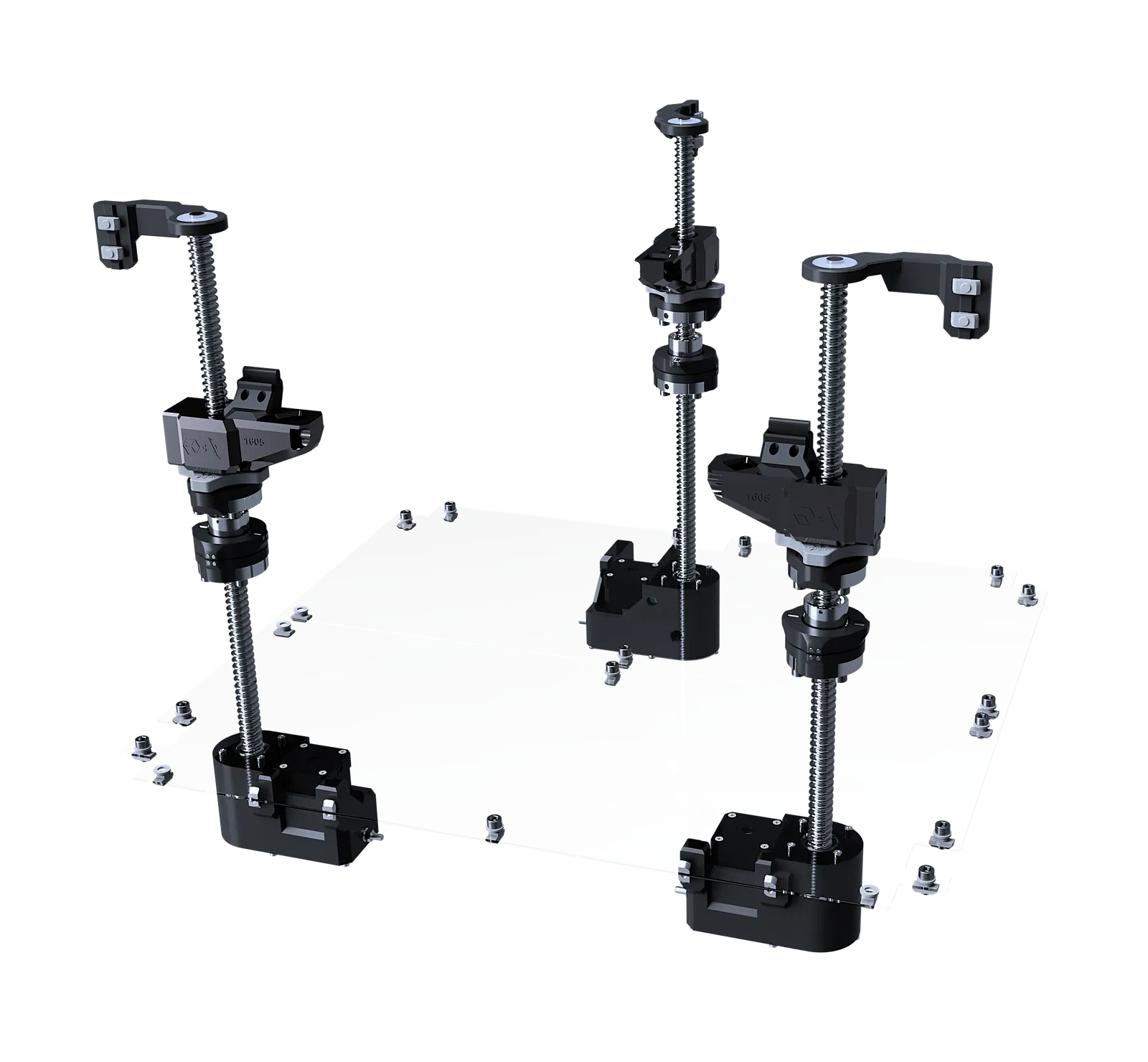

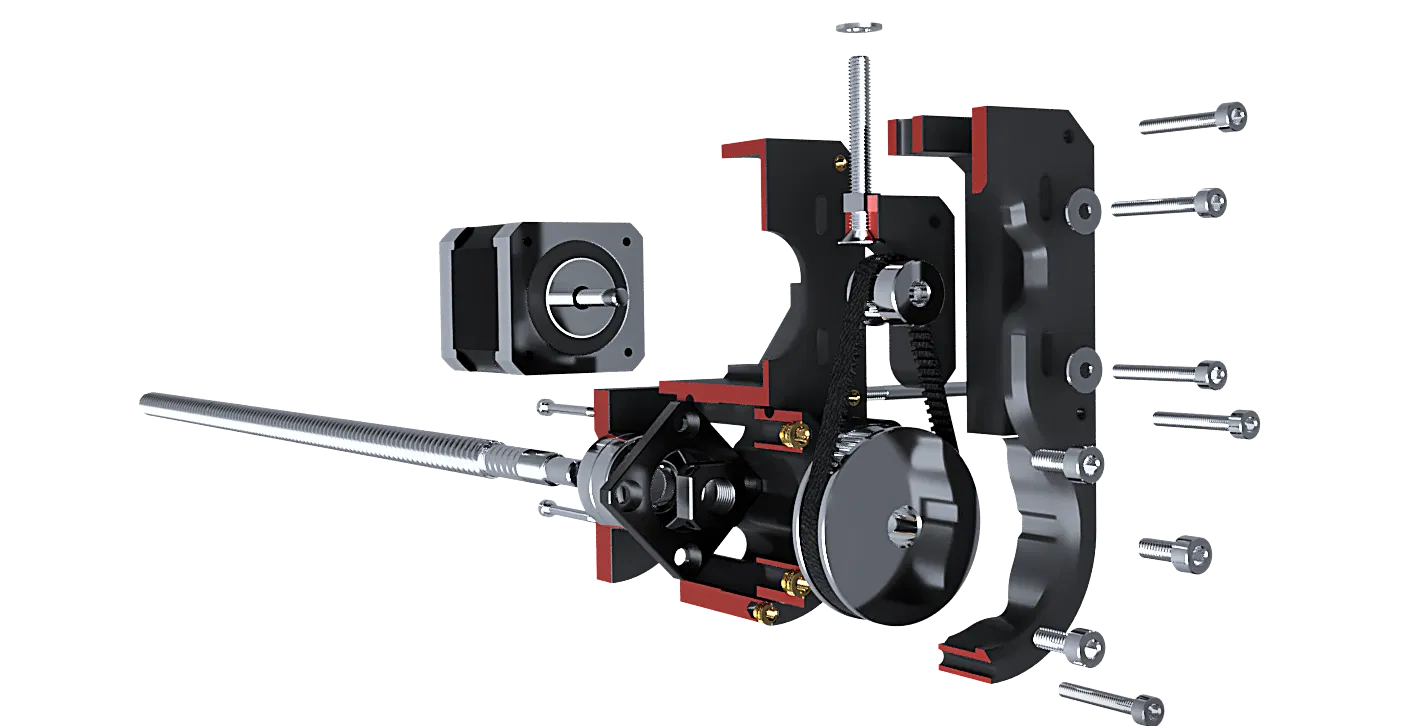

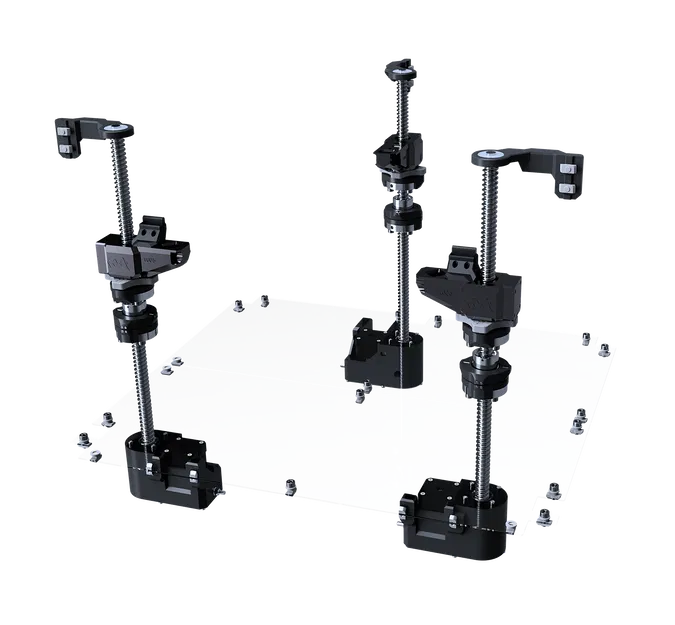

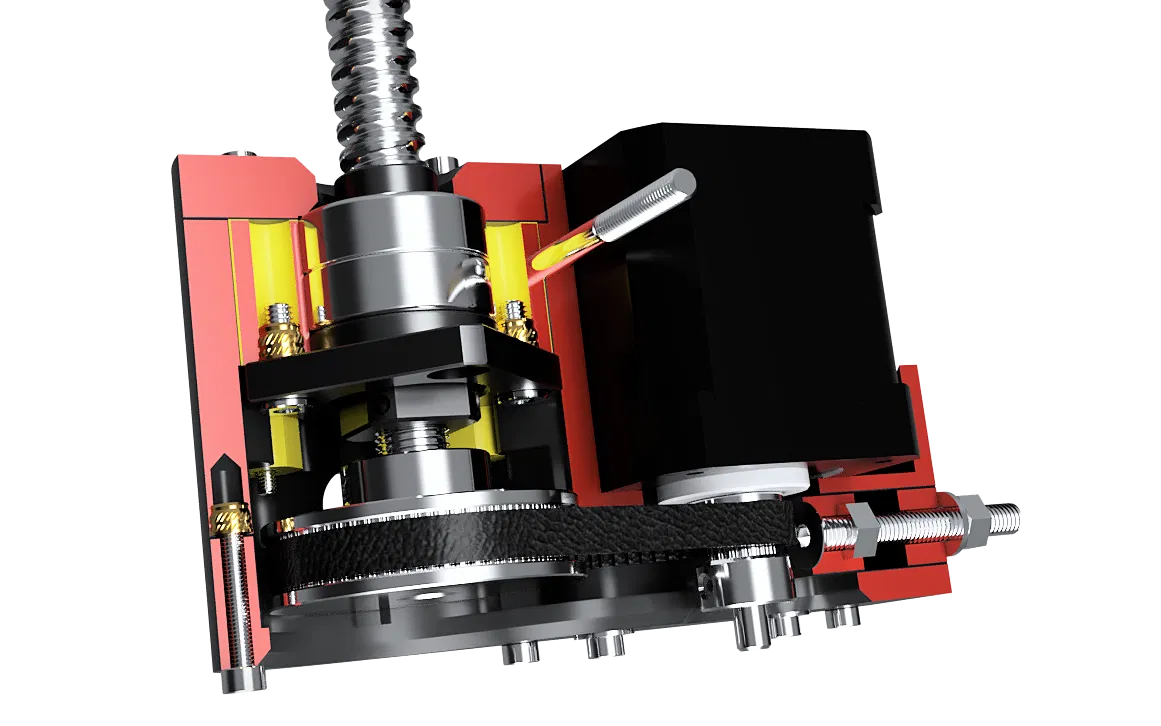

Nâng cấp hệ thống trục Z nguyên bản lên hệ thống ballscrew (vít me bi).

Độ chính xác cao hơn, độ bền cực kỳ ổn định theo thời gian và khả năng lặp lại cực tốt trong chuyển động trục Z so với vít me thang.

Không cần bảo trì*. Được thiết kế để hoạt động bền bỉ trong môi trường sản xuất. Không còn hiện tượng rung lắc trục Z. Thiết kế đã được kiểm chứng từ năm 2021 với hơn 350 người dùng.

So với phiên bản Z-Upgrade 2.0 trước đây, phiên bản này đã được cải tiến rất nhiều:

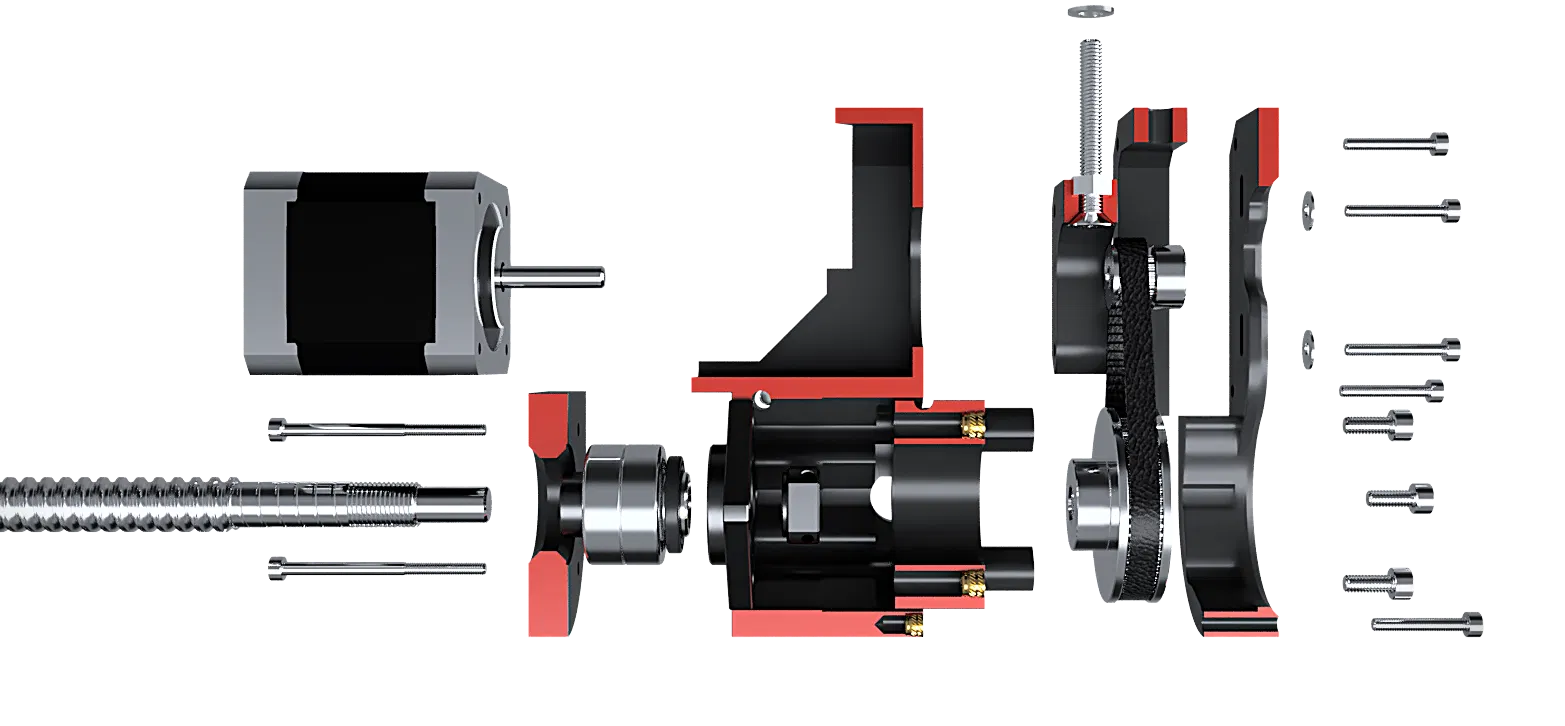

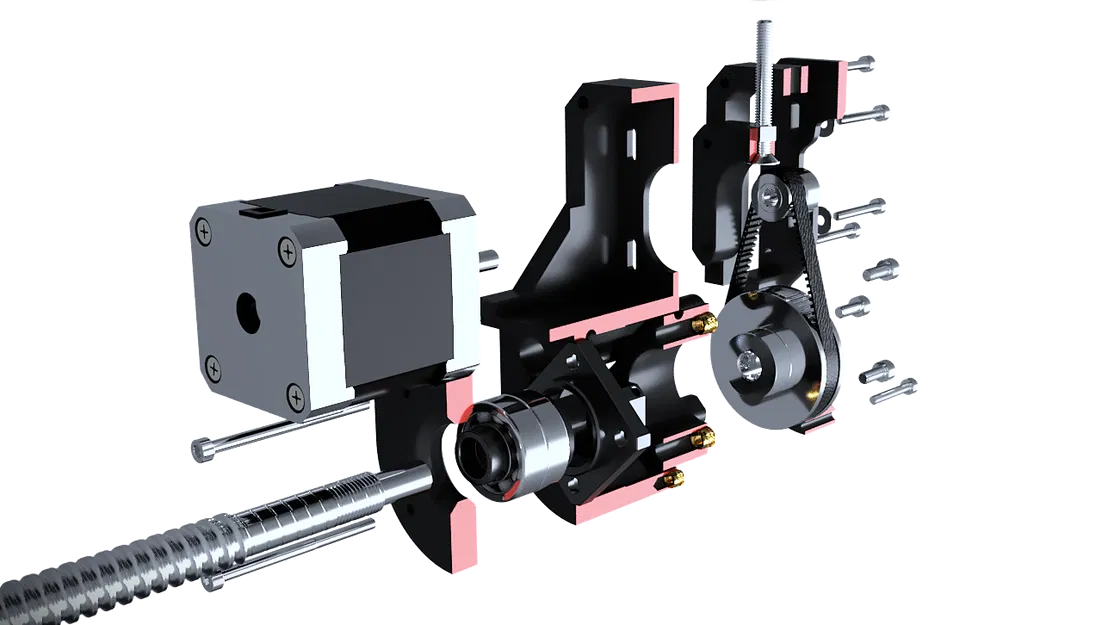

• Đơn giản hóa danh sách linh kiện, dễ lắp đặt hơn. Chỉ cần bắt vít trực tiếp.
• Gắn trực tiếp vào khung VCORE 4.0 và tấm dưới. Tận dụng lại vòng đệm giữ trục và vòng bi của VC4 zin.
• Không cần nâng cao khung; chỉ cần điều chỉnh độ cao chân đế VC4 zin (+17mm).
• Hỗ trợ tốt cho Wobble X, tương thích hoàn toàn với các vòng in Oldham V3.
• Tích hợp Oldham/Wobble X gọn gàng vào các tay đòn.

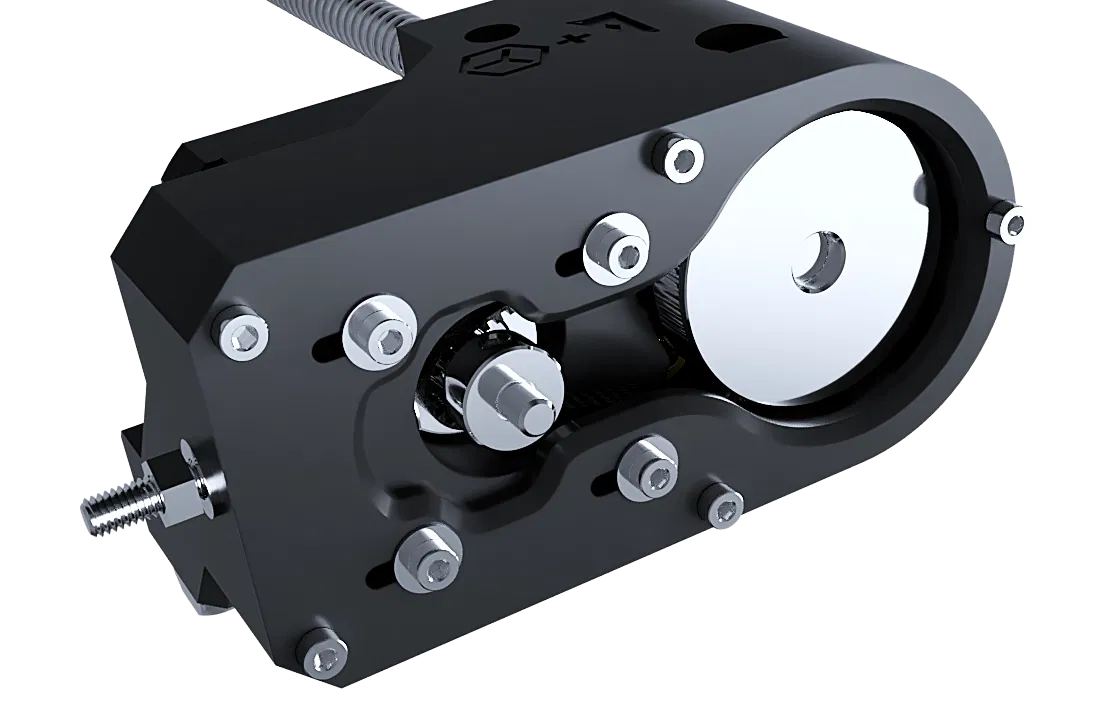

• Giảm tốc động cơ tạo lực giữ cực tốt ngay cả khi không cấp điện. Đã kiểm chứng cho các bàn in tùy chỉnh nặng hoặc máy có khổ in lớn hơn. Vcore 500 giờ đây có thể chạy Nema 17 tiêu chuẩn mà không lo bị rơi khi mất điện.

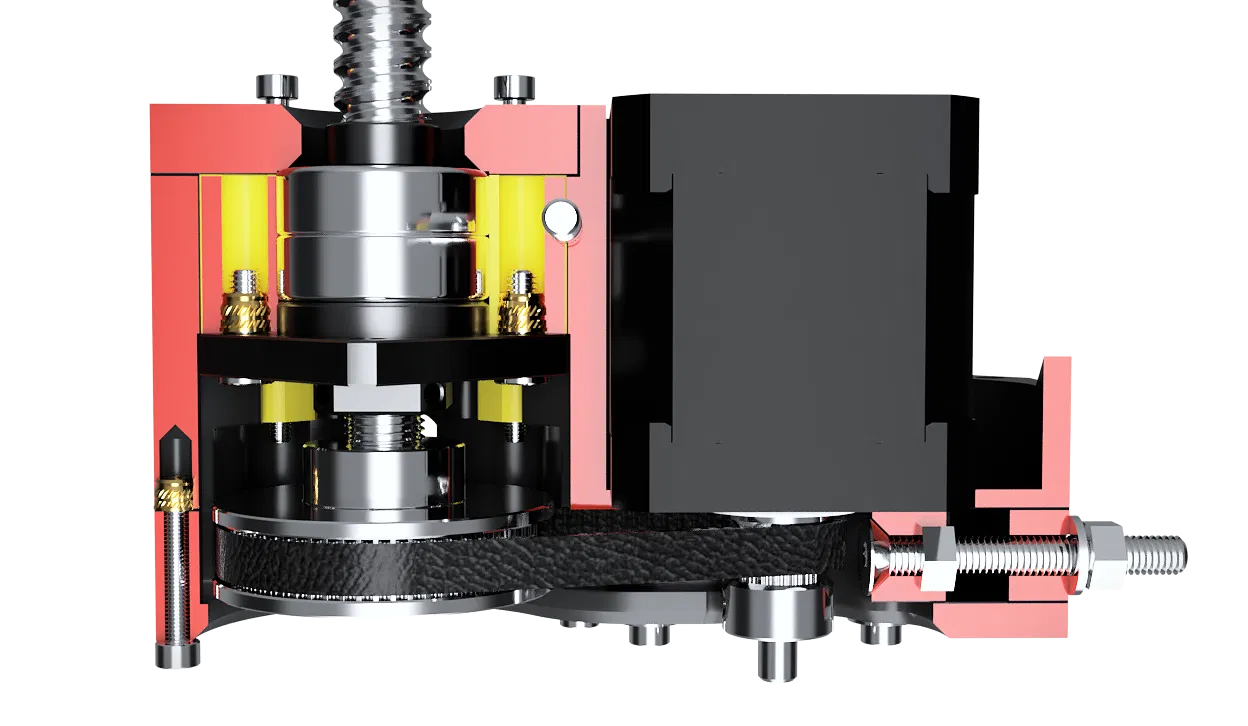

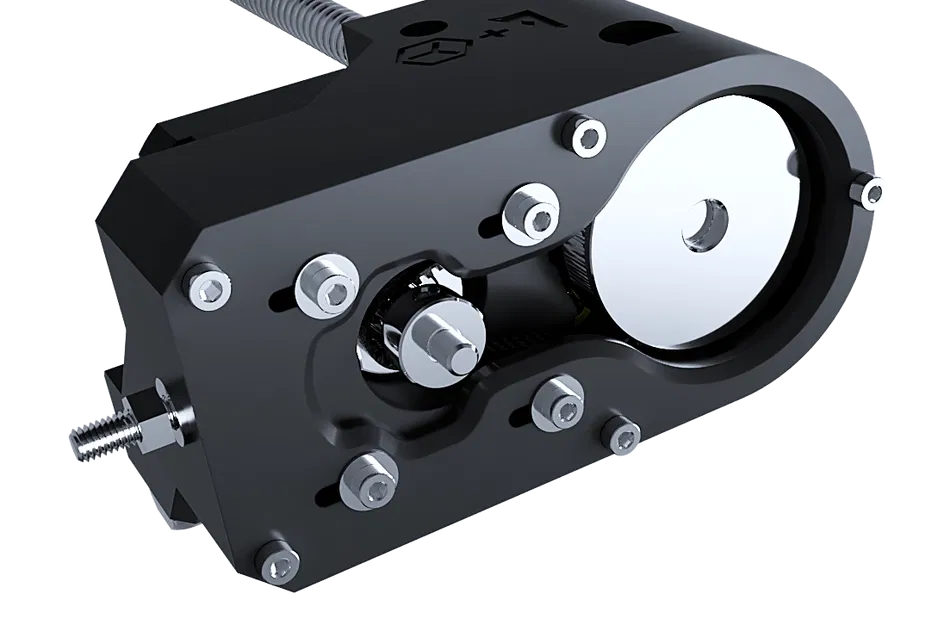

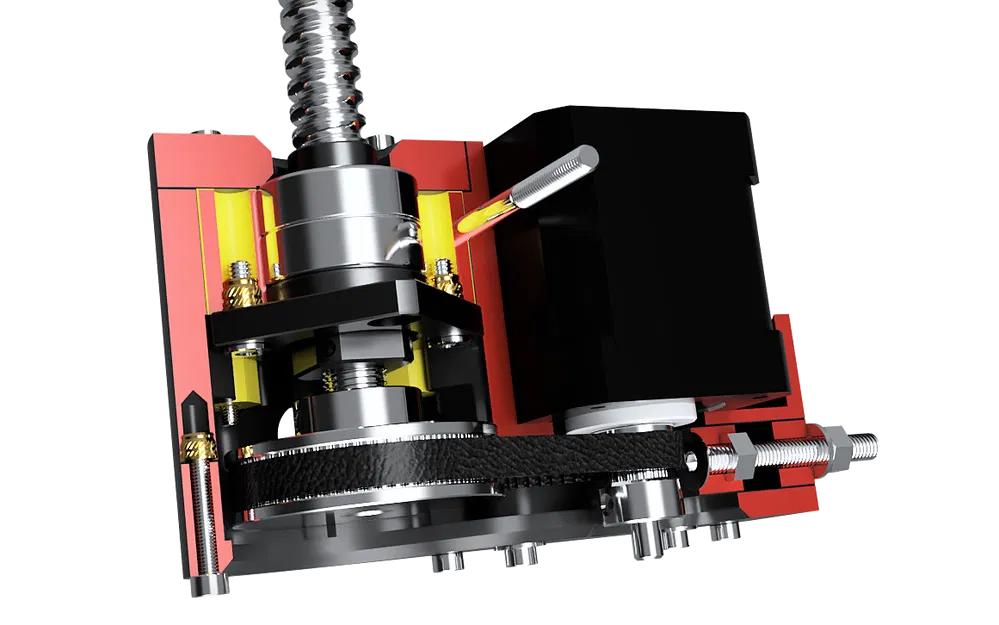

• Sự kết hợp giữa bộ giảm tốc và ballscrew mang lại độ chính xác tuyệt đối cho chuyển động trục Z, giúp lớp in mỏng và ổn định theo thời gian.
• Không cần bảo trì (chỉ cần vệ sinh và bôi trơn nhẹ mỗi năm một lần).

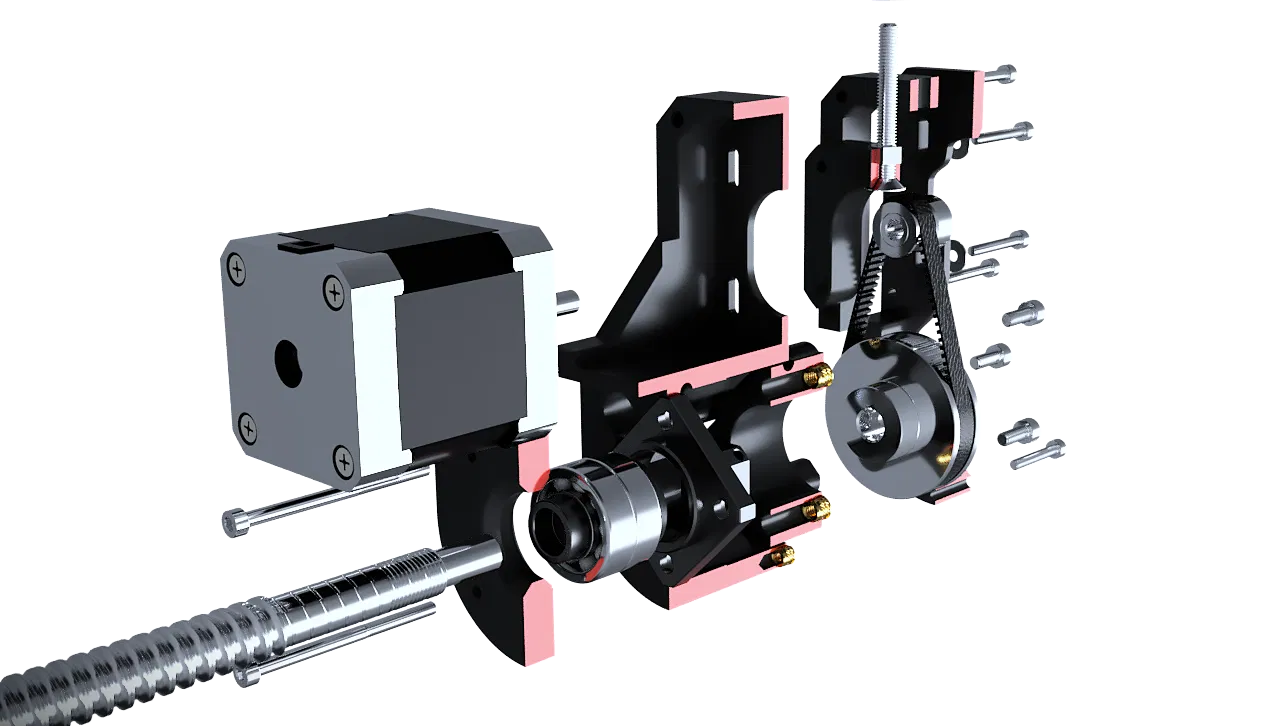

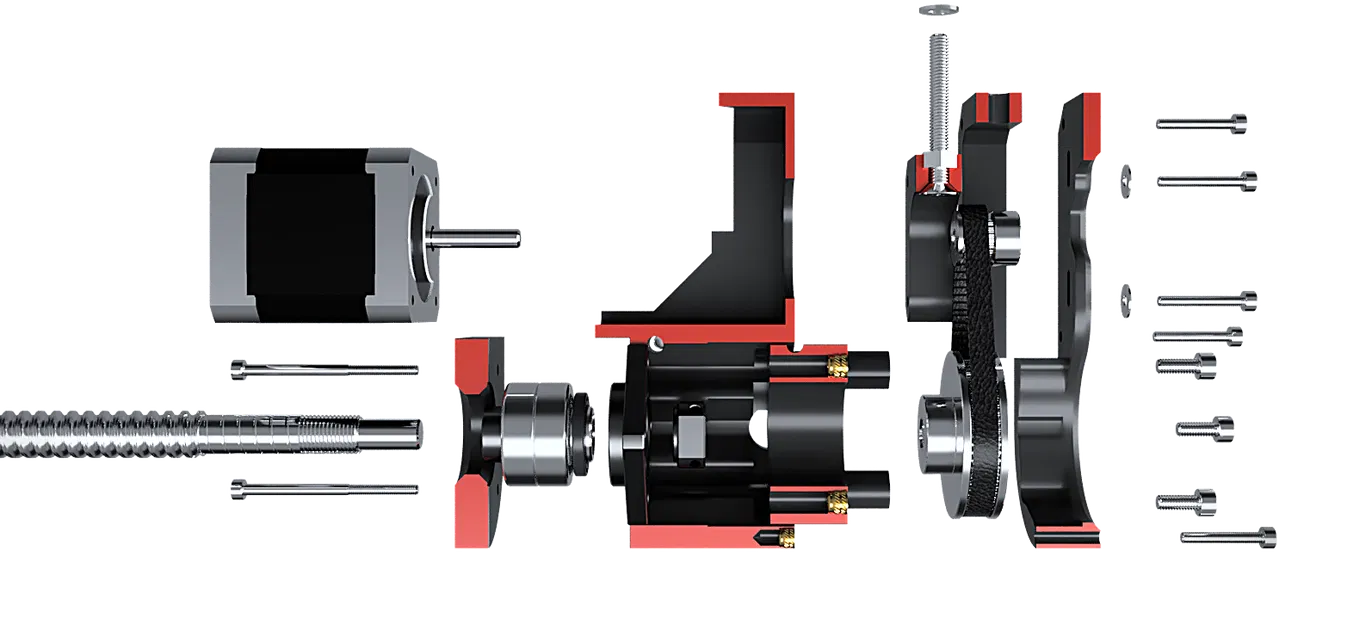

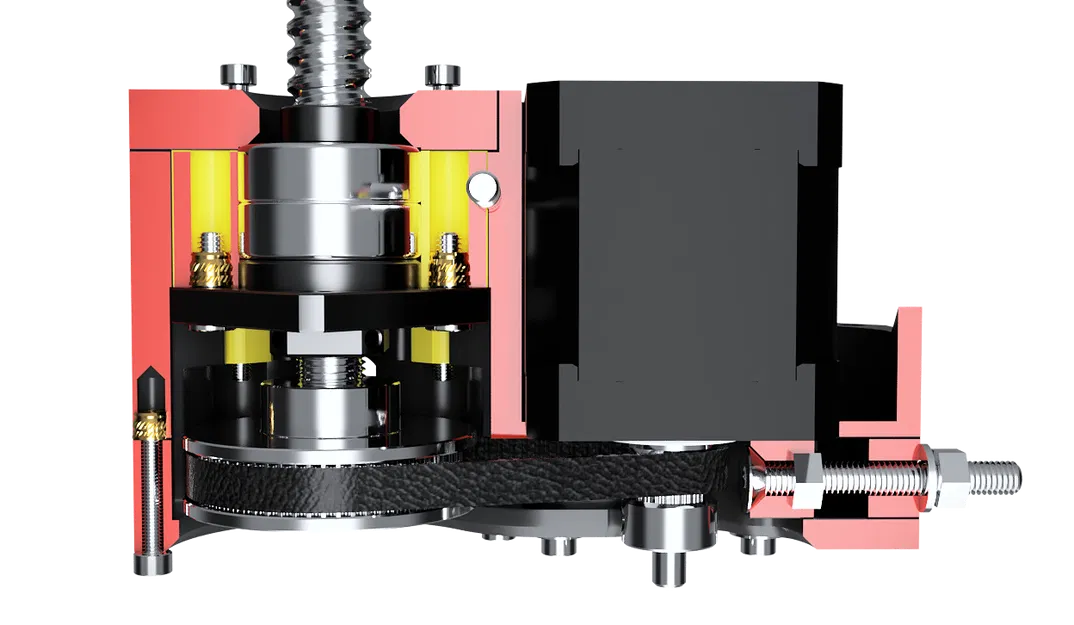

• Dễ dàng căn chỉnh độ căng dây đai 6mm cho động cơ Z chỉ với 1 vít M6.
• Tăng thêm +10mm hành trình Z (với Oldham V3) hoặc +15mm với Wobble X.
• Trọn bộ đầy đủ, không cần tự mua lẻ linh kiện.
• Phiên bản SFU1605

Phiên bản 3.0:

1. -Ra mắt

Phiên bản 3.1:

1. -Dễ lắp đặt hơn

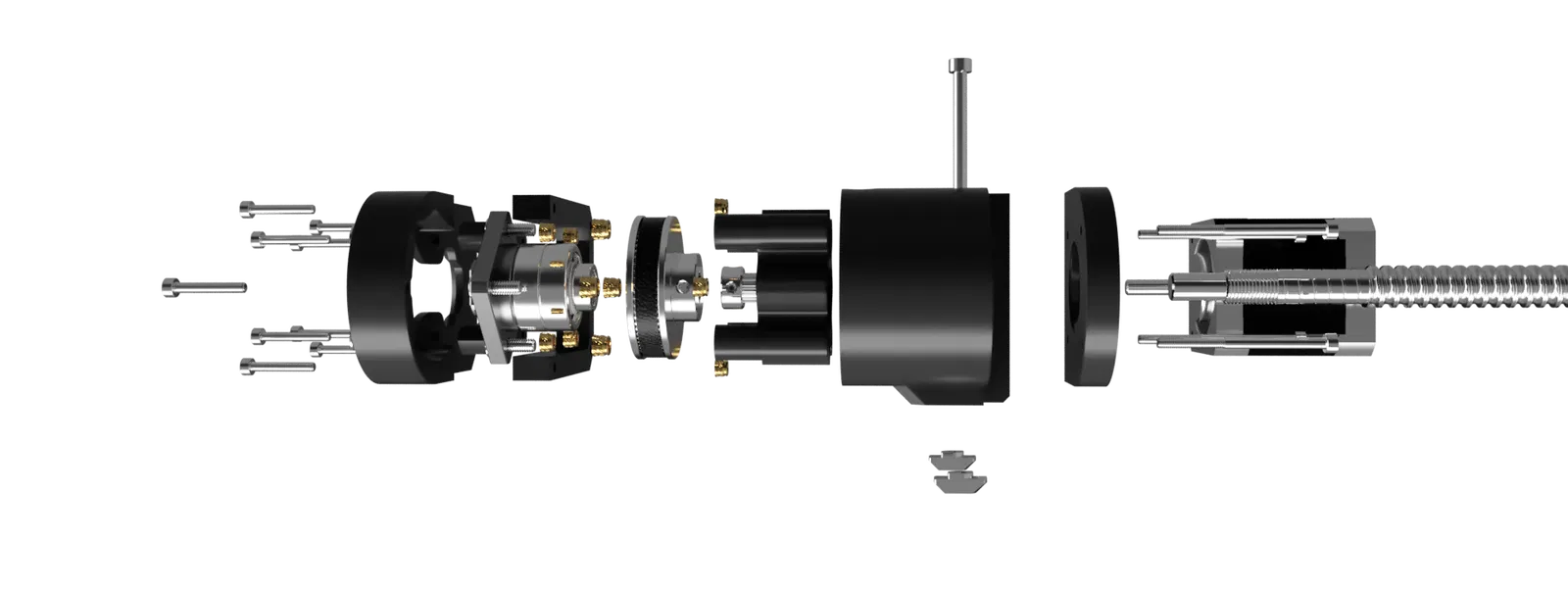

2. -Thích ứng khớp nối SPI từ bộ BK12 thông thường
3. -Có rãnh cho đầu nối NEMA
4. -Chuyển đổi kiểu bắt vít từ M6 sang M4 để lắp đặt dễ dàng hơn

Phiên bản 3.2:

1. -Hệ thống BRS StarLock, thân chính giống nhau cho cả 1204/1605
2. -Giúp việc sản xuất linh kiện đơn giản hơn, ít phức tạp, ít hỗ trợ (support), ít chi tiết hơn và dễ lắp ráp hơn.
3. -Tối ưu hóa vật liệu thân chính, trọng lượng và hình dáng
4. -Thanh trượt dưới cho động cơ NEMA được thiết kế lại để hoạt động tốt hơn

Phiên bản 3.2b:

1. -Chỉnh sửa thân máy để phù hợp với dây đai đồng bộ 6mm 190mm (cho các bản cũ)
2. -Phần trên được đơn giản hóa để dùng chung cho cả biến thể 1204/1605 mà không cần dùng khớp nối SPI
3. -Kích thước hốc BK10/12 bên trong được mở rộng từ 34mm lên 35mm để tránh các vấn đề về sai lệch kích thước từ các nhà sản xuất ballscrew khác nhau.
4. -Đã sửa lỗi StarLock
5. -Có thể sử dụng dây đai 180-186mm
6. -Mở rộng nhẹ lỗ tay đòn cho bản 1605
7. -BOM được điều chỉnh nhẹ dựa trên phản hồi
8. -Tùy chọn tay đòn gia cố cho máy lớn đối với bản 1605
9. -Thân chính phía sau được tạo hình lại giúp lắp ráp dễ dàng hơn

Phiên bản 3.2c:

1. -Đã sửa các hạn chế trục Z cho bản 1605, mở rộng và dành cho vòng bi loại 6000zz
2. -Đã sửa dấu vết của gạt bụi

Phiên bản 3.2d:

1. Tương thích module VAOC tay đòn phía sau
2. Các điều chỉnh nhỏ

PHIÊN BẢN 3.2b ĐANG HIỆU LỰC, CÁC FILE STEP CẬP NHẬT SẼ CÓ VÀO THÁNG 1 NĂM 2025

HƯỚNG DẪN

DANH MỤC LINH KIỆN (BOM)

Trang dự án Github

Có thể mua tại CỬA HÀNG BRS-ENGINEERING

Mua 1605 ZU 3.2

Mua 1204 ZU 3.2

Ghi công: -@Ratrig với thiết kế VCORE-4.0 tuyệt vời -@MirageC / EVOMOTO với thiết kế Oldham/Wobblex ấn tượng
