Hệ thống gắn đa năng IKEA Skadis (SUMS) (bao gồm tệp Fusion 360)

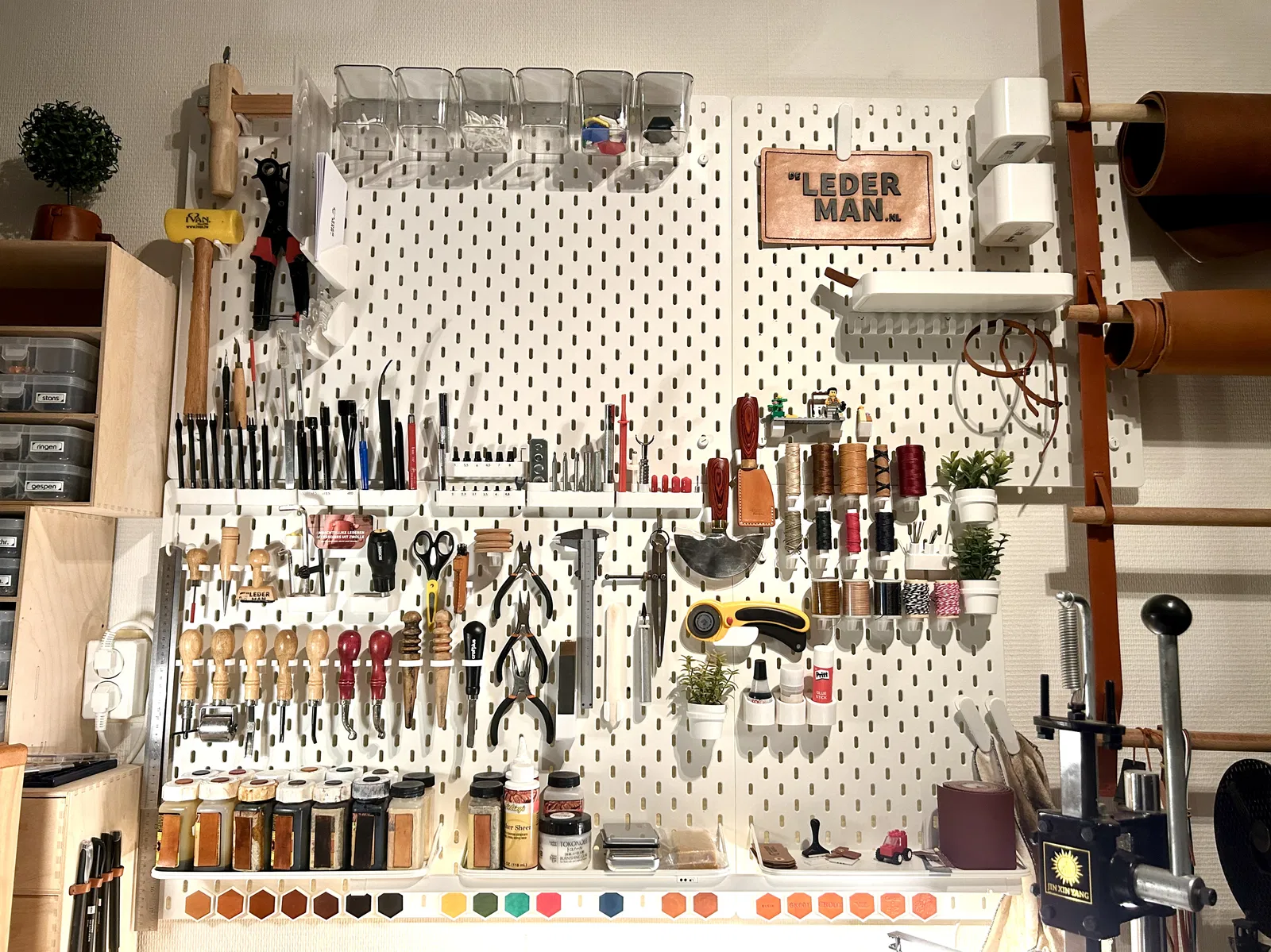

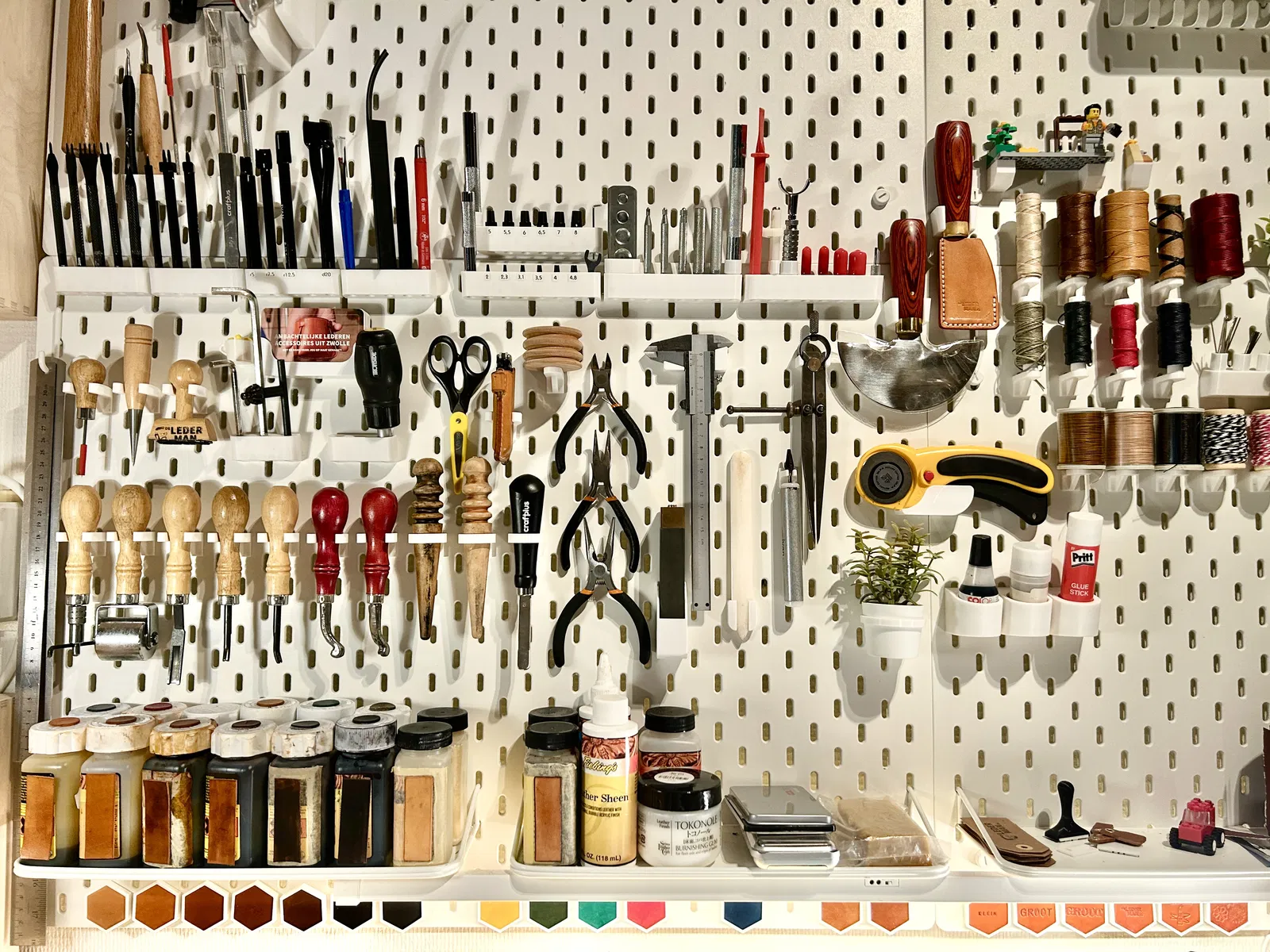

Hệ thống gắn đa năng Skadis (SUMS) được xây dựng dựa trên bảng treo IKEA Skadis và sử dụng hệ thống chốt chuẩn hóa. Với hệ thống này, bạn chỉ cần dùng 1 loại chốt để gắn nhiều loại phụ kiện khác nhau. Nếu bạn không cần phụ kiện đó nữa hoặc muốn thay đổi thiết kế, bạn có thể tái sử dụng các chốt để tiết kiệm nhựa. Việc in phụ kiện cũng trở nên dễ dàng hơn vì không cần phải tích hợp chốt vào thiết kế gốc.

Xem danh sách các phụ kiện đang ngày càng tăng của tôi trong bộ sưu tập này:

Bộ sưu tập hệ thống SUMS cho bảng IKEA Skadis của James Mayor | Printables.com

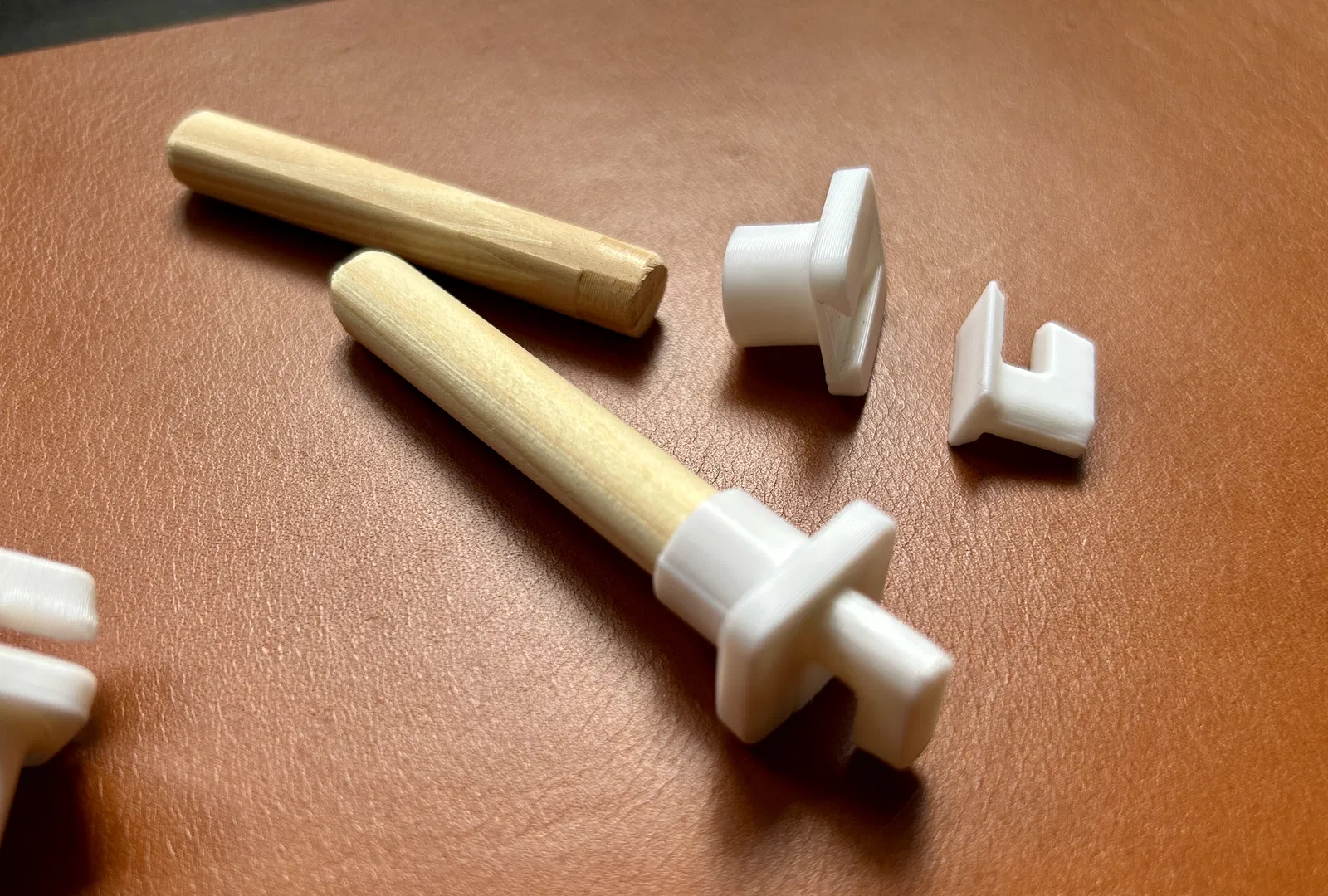

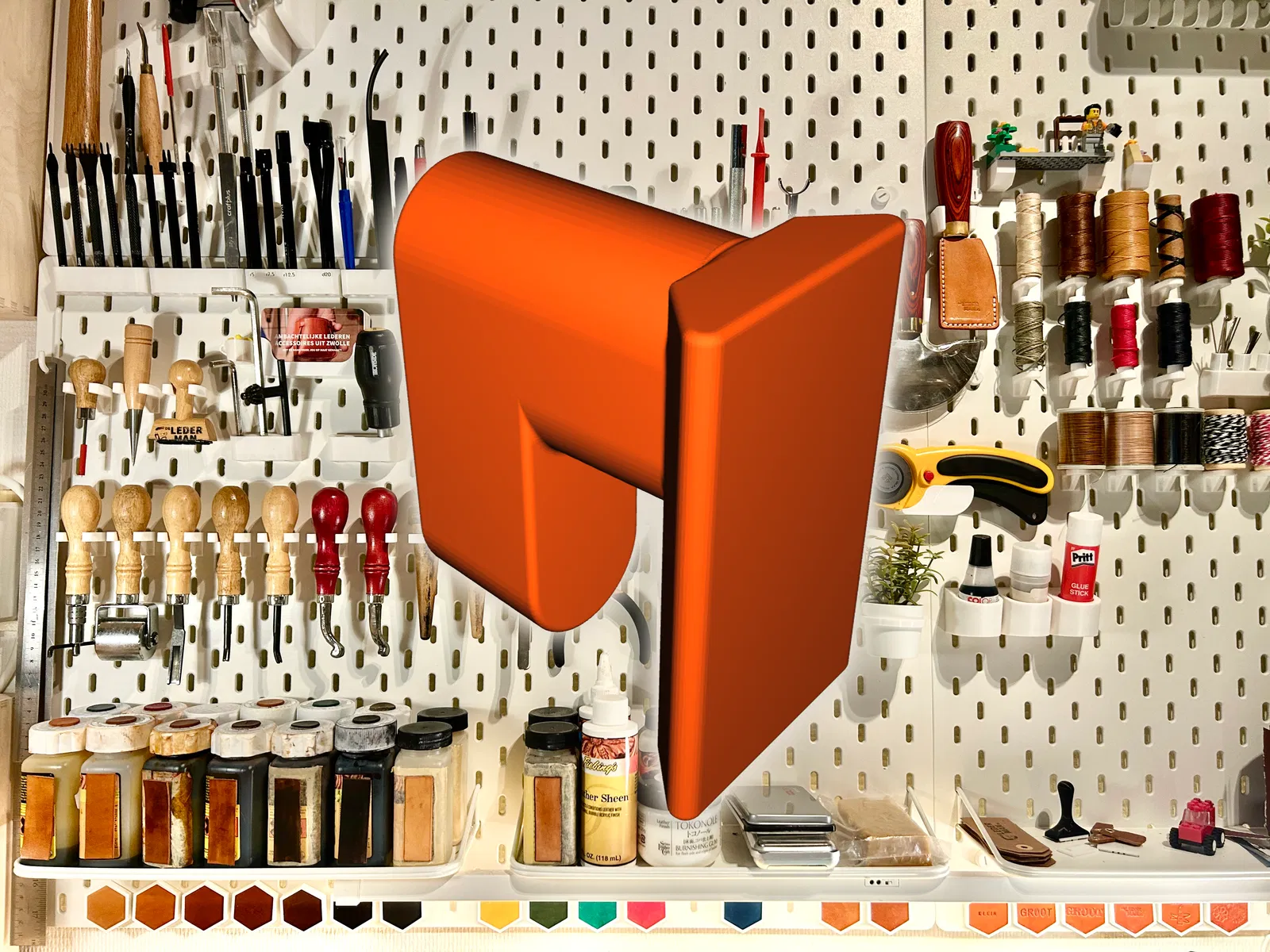

Các chốt được thiết kế để khớp chặt với bảng và sử dụng các kích thước chuẩn hóa nhất có thể, tuân thủ các nguyên tắc thiết kế đơn giản của hệ thống IKEA Skadis.

Cập nhật ngày 05/11/2025: Phiên bản chốt mới đã được cải tiến, các chốt (và cả các mô hình) được bo tròn hơn để giảm các điểm yếu ở góc cạnh. Phần thân cũng thấp hơn một chút để dễ dàng lắp vào bảng Skadis hơn.

QUAN TRỌNG: Các chốt cũ sẽ không khớp với các thiết kế mới hơn, trừ khi bạn cắt tỉa các cạnh một chút. Hãy đảm bảo sử dụng phiên bản 2 của chốt cho các thiết kế SUMS. Các chốt mới có khả năng tương thích ngược với các thiết kế phiên bản 1.

🖨 In ấn

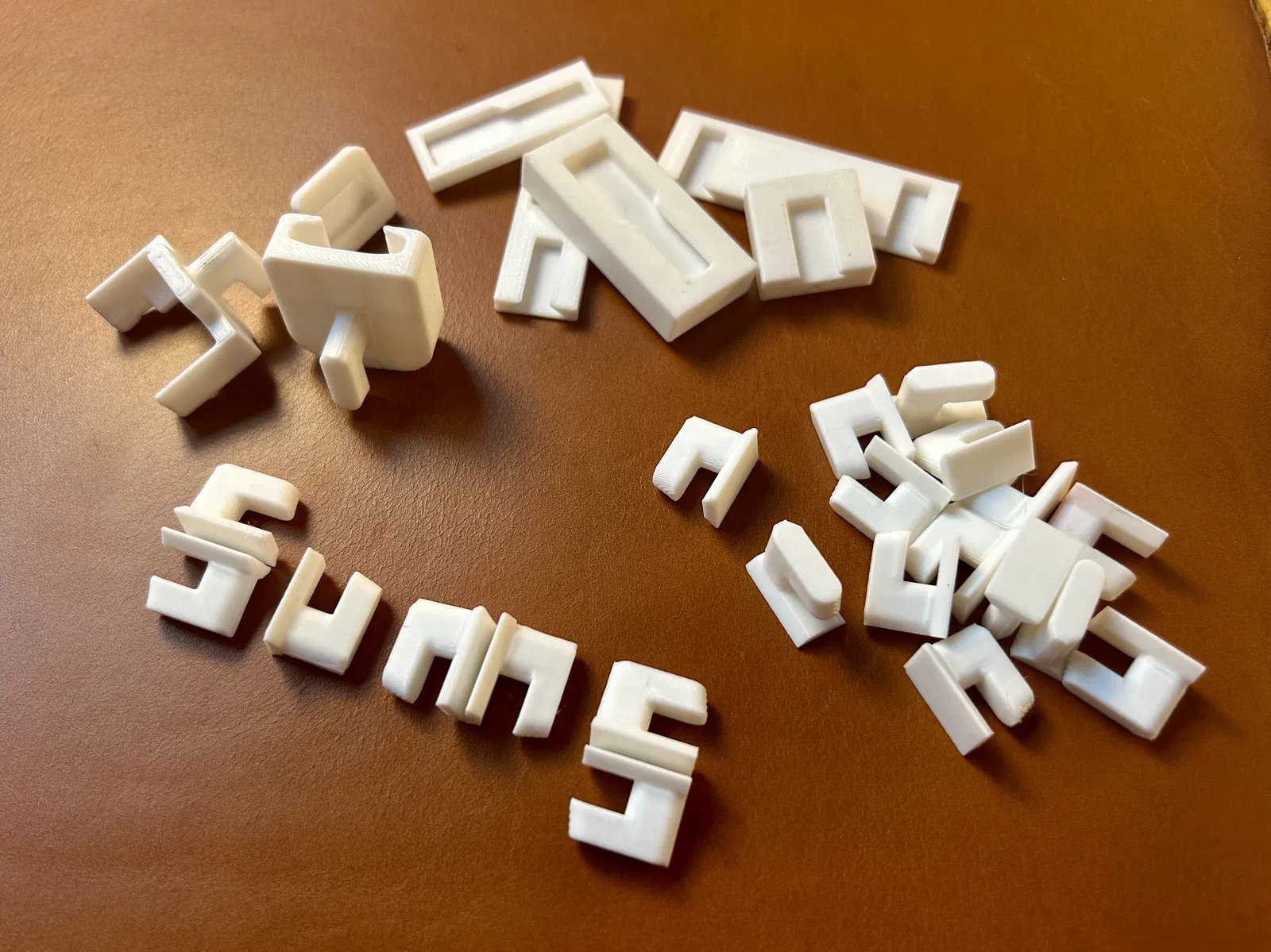

Bạn có thể in các chốt theo chiều lộn ngược mà không cần hỗ trợ (support). Các chốt có thể sẽ khớp rất chặt với các phụ kiện đã in, nhưng đây là ý đồ thiết kế. Bạn có thể dùng lực để ấn chúng vào.

Bạn có thể tự chọn cài đặt in, nhưng tôi in bằng nhựa PLA với 20% infill, hai lớp tường (walls) và chọn preset STRUCTURAL 0.2mm trên máy Prusa MK4S của mình.

✒ Tự thiết kế phụ kiện riêng

Tôi đã đính kèm các tệp Fusion 360 để bạn có thể tự xây dựng các phụ kiện dựa trên hệ thống này. Bạn có thể tìm thấy tệp cho các chốt và một vài tấm gắn trong mô hình này.

Hãy nhớ remix (phối lại) mô hình này để truyền cảm hứng cho tôi và những người khác bằng sự sáng tạo của bạn.

Xem thêm các phụ kiện của tôi tại đây: Bộ sưu tập hệ thống SUMS cho bảng IKEA Skadis của deLederman | Printables.com

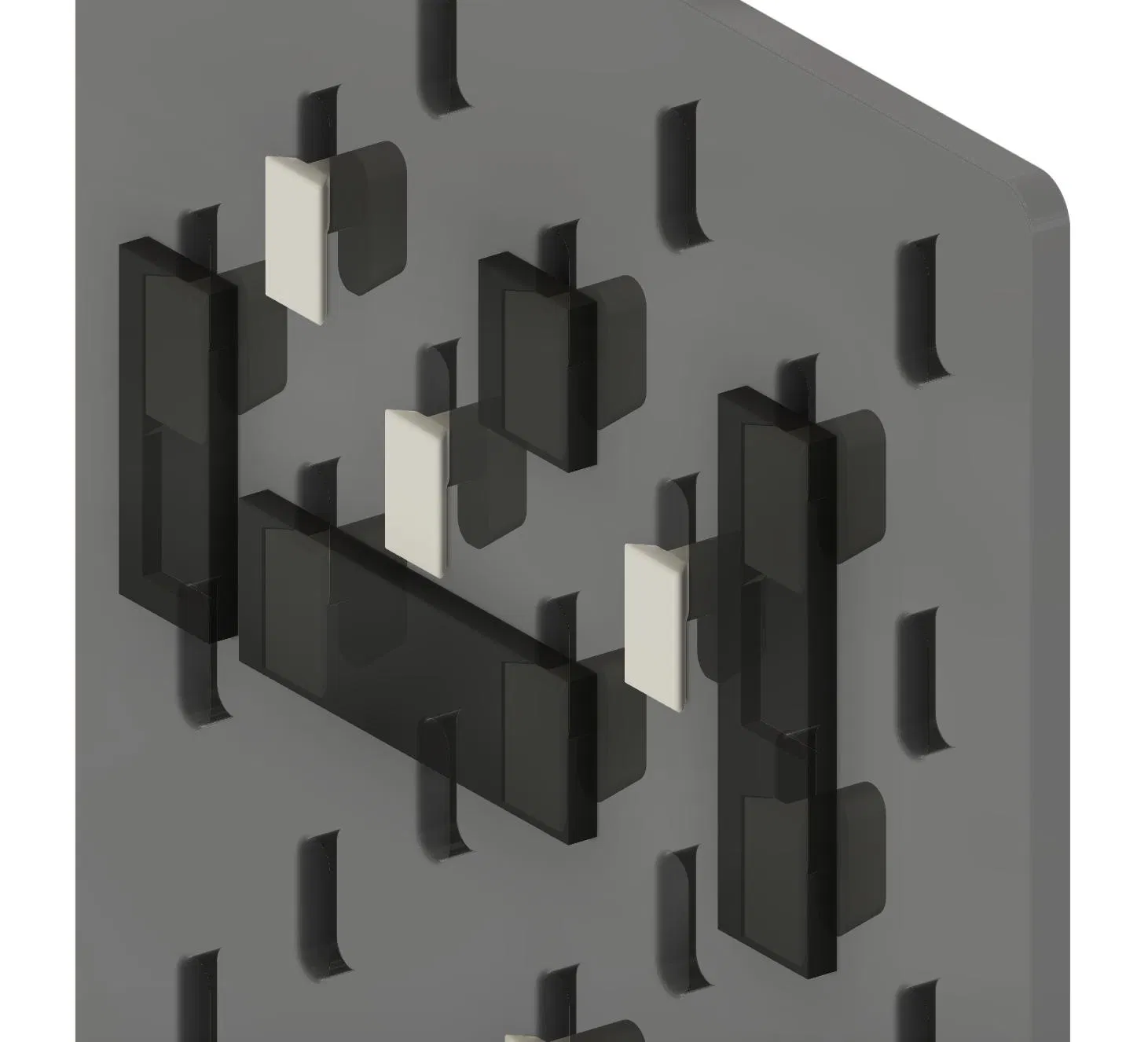

🧮 Nhiều tùy chọn và kết hợp lắp đặt khác nhau

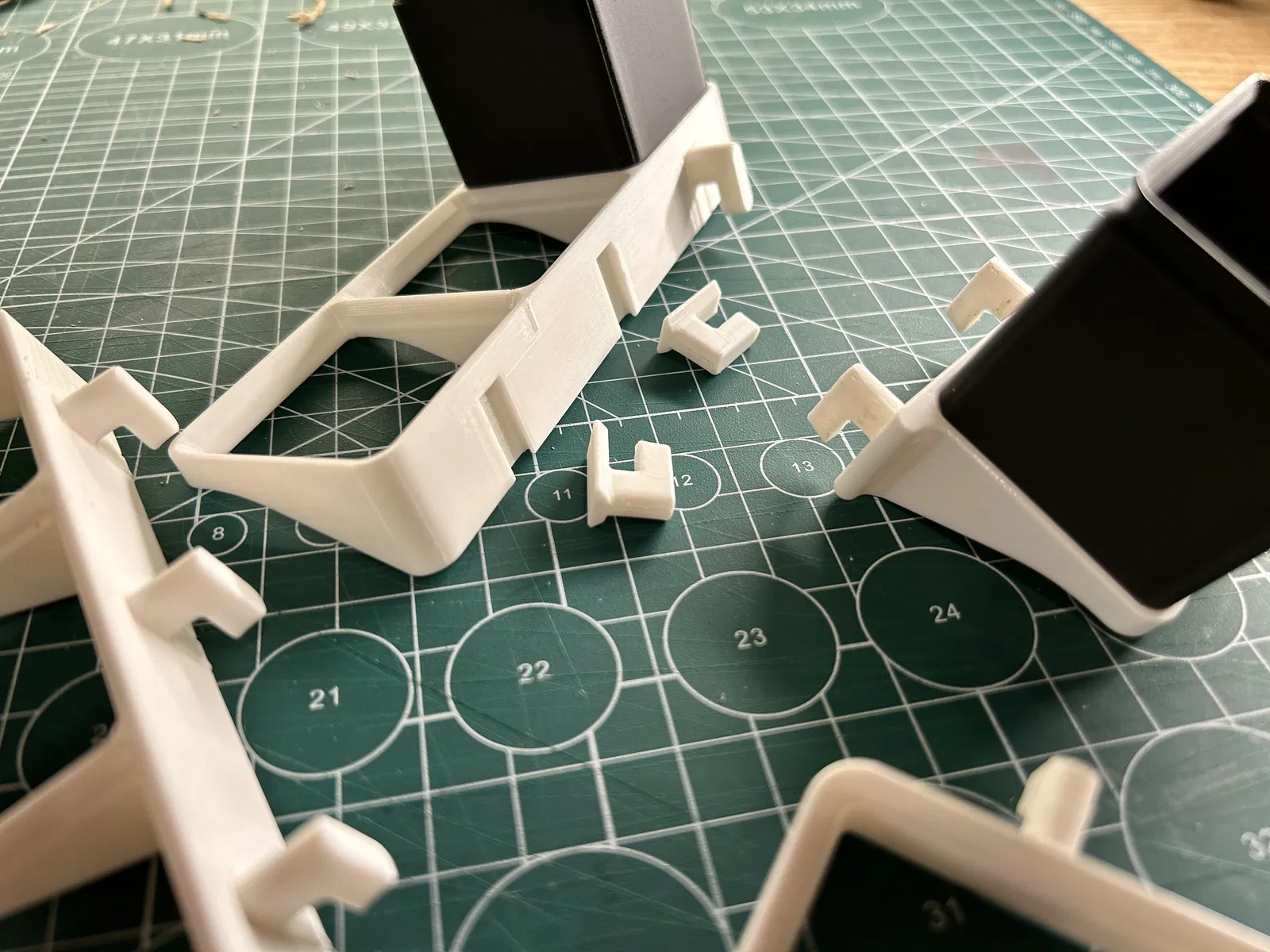

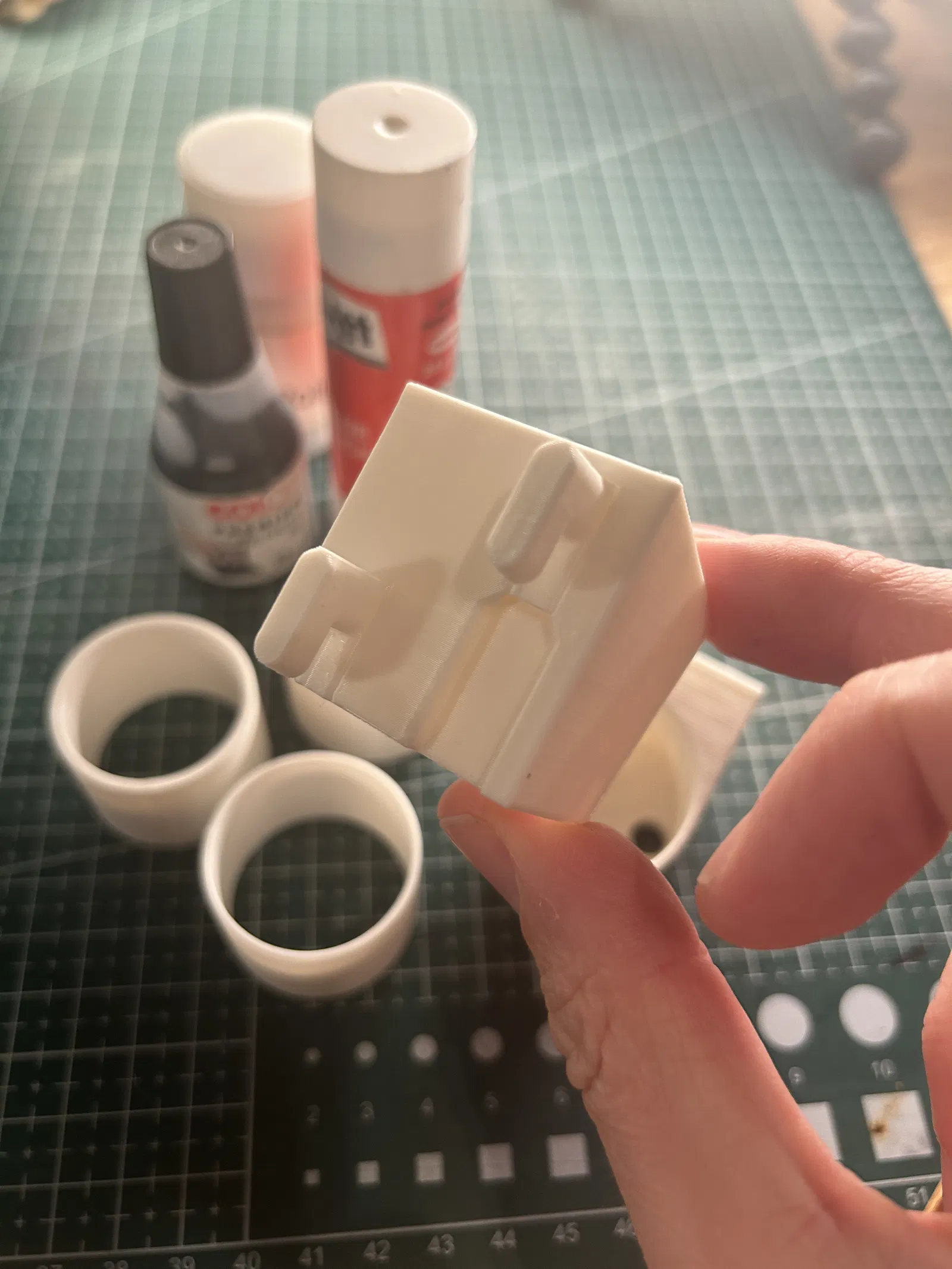

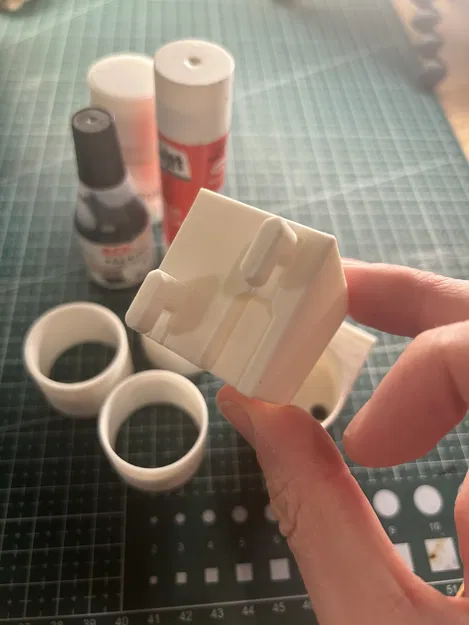

Một chốt đơn có thể dùng cho các phụ kiện dạng tấm đơn. Nhưng nếu bạn tạo phụ kiện rộng hơn hoặc cao hơn, bạn có thể kết hợp nhiều chốt cho cùng một phụ kiện đó. Các preset khác nhau đã được cung cấp dưới dạng mô hình Fusion 360:

• Đế đơn - dạng mở
• Đế đơn - dạng đóng
• Đế đôi nằm ngang - dạng mở
• Đế đôi đứng - dạng đóng + mở

Hãy cho tôi biết suy nghĩ của bạn về mô hình này, cũng như cách để tôi có thể mở rộng và cải thiện nó hơn nữa. Tôi rất nóng lòng chờ xem các tác phẩm và bản remix của bạn!
