Tấm Thước Đo Đường Kính Lỗ Tham Số (Parametric Hole Diameter Gauge Plate)

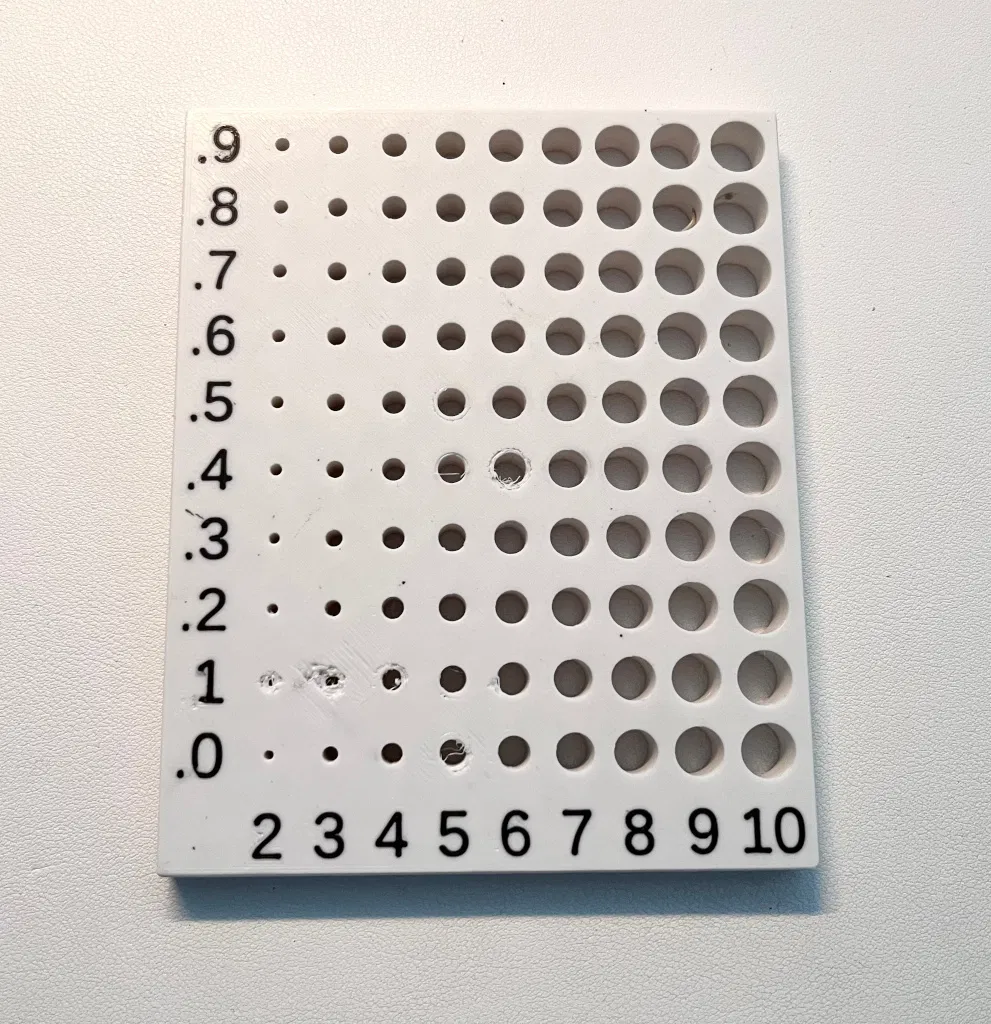

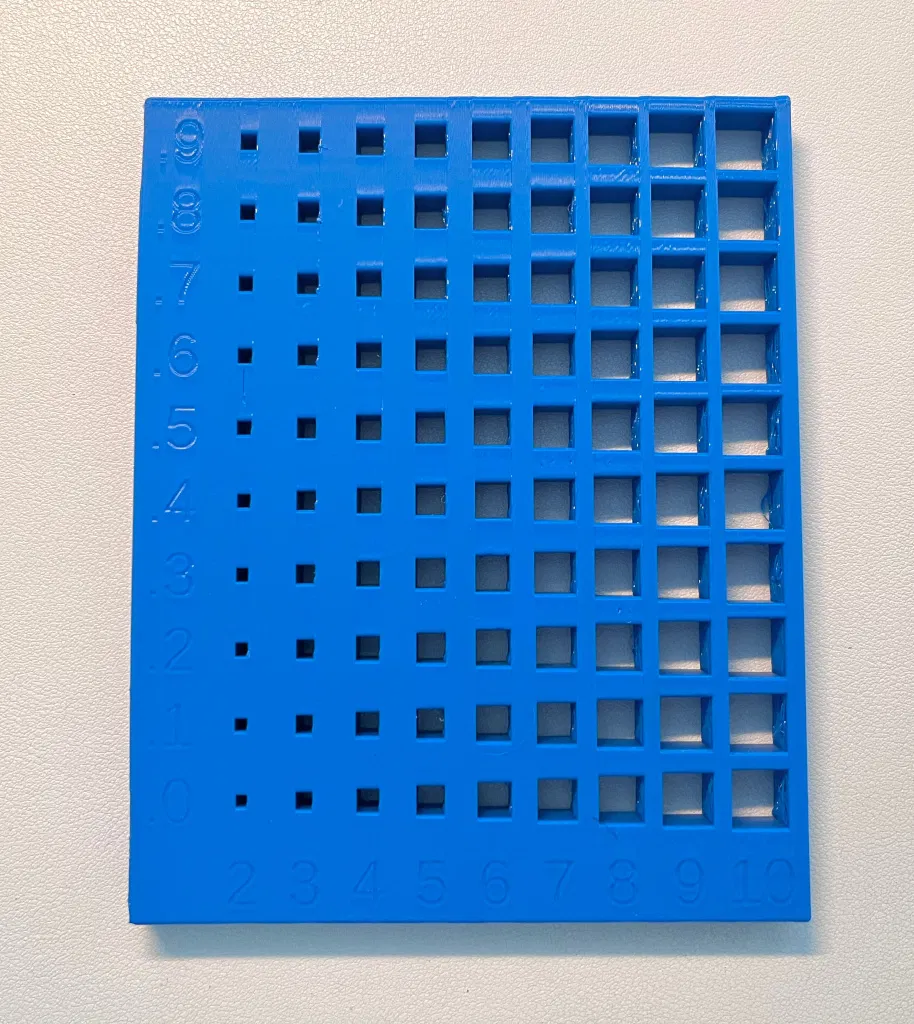

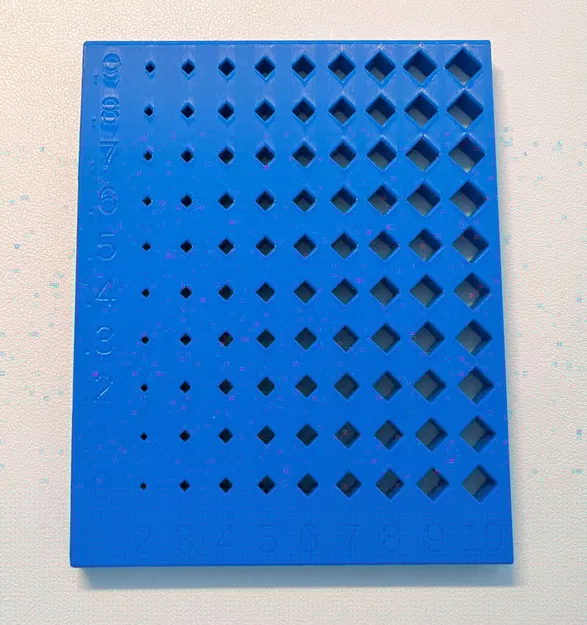

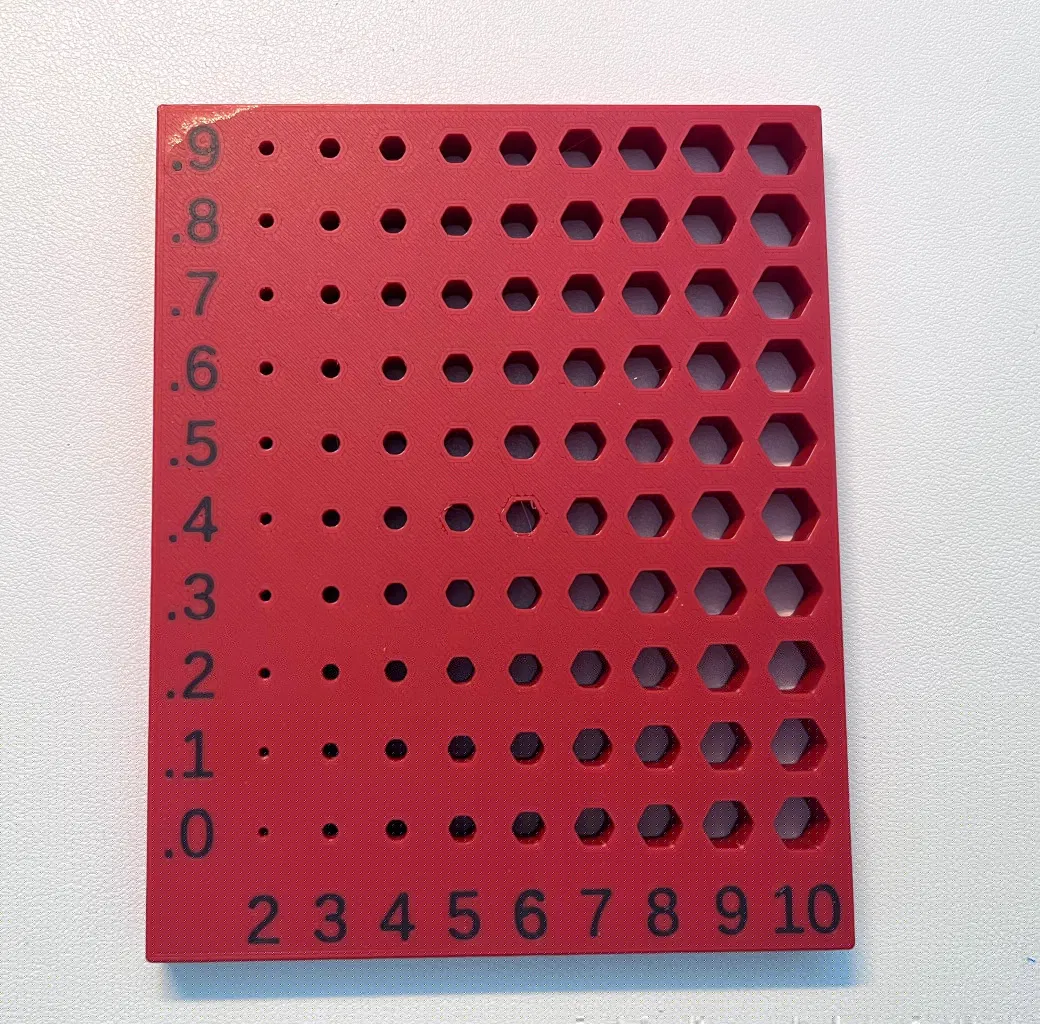

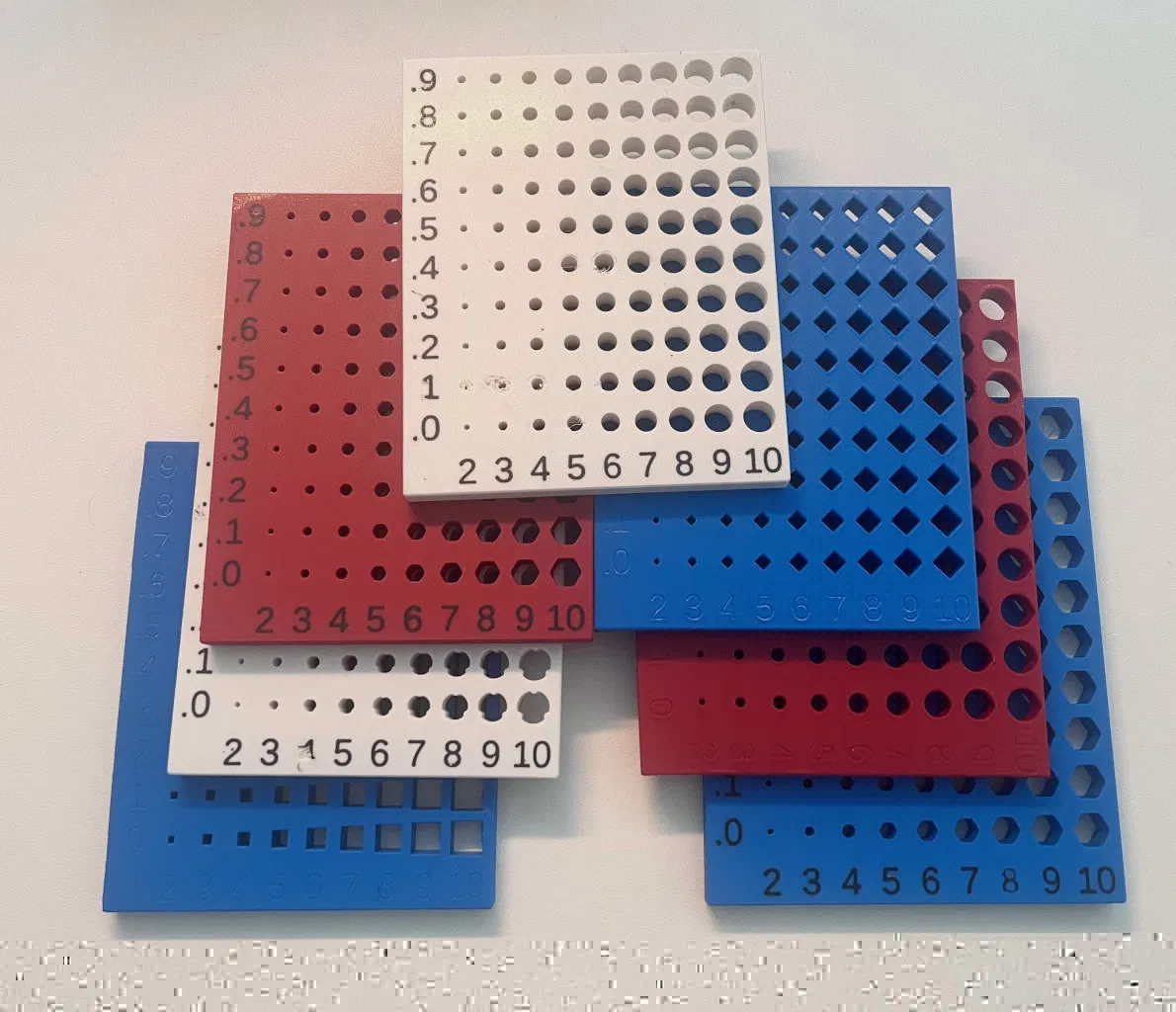

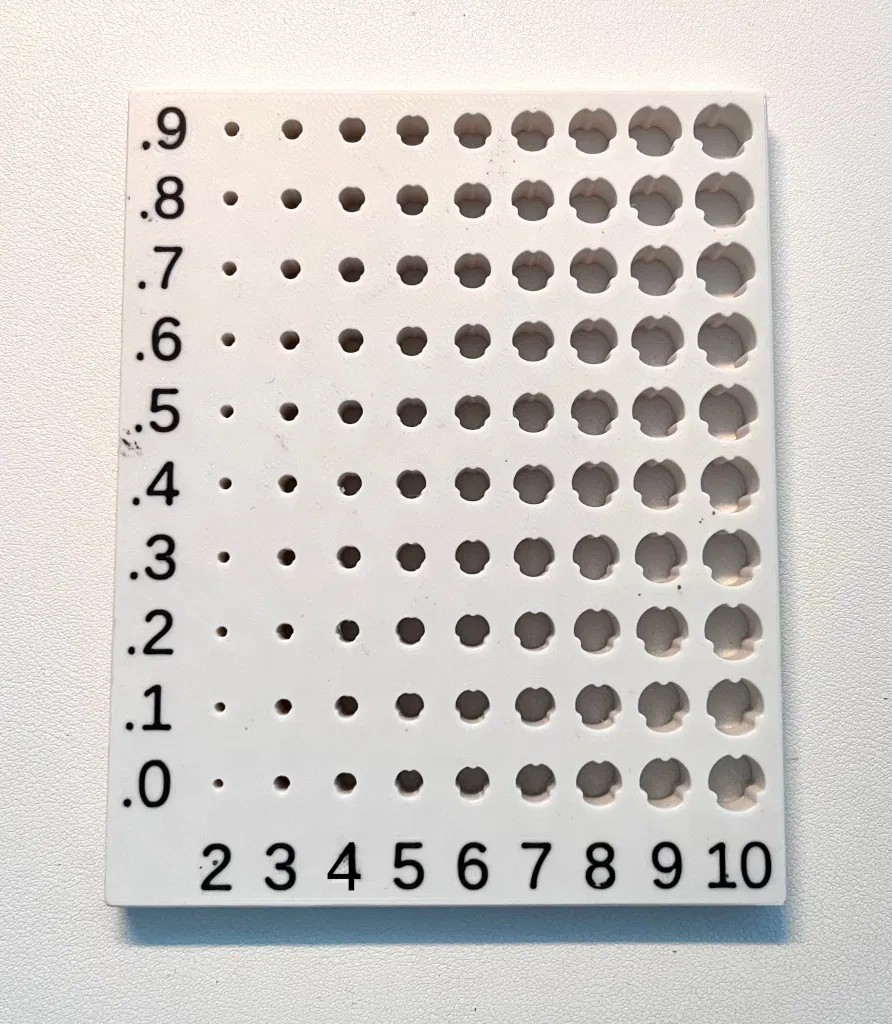

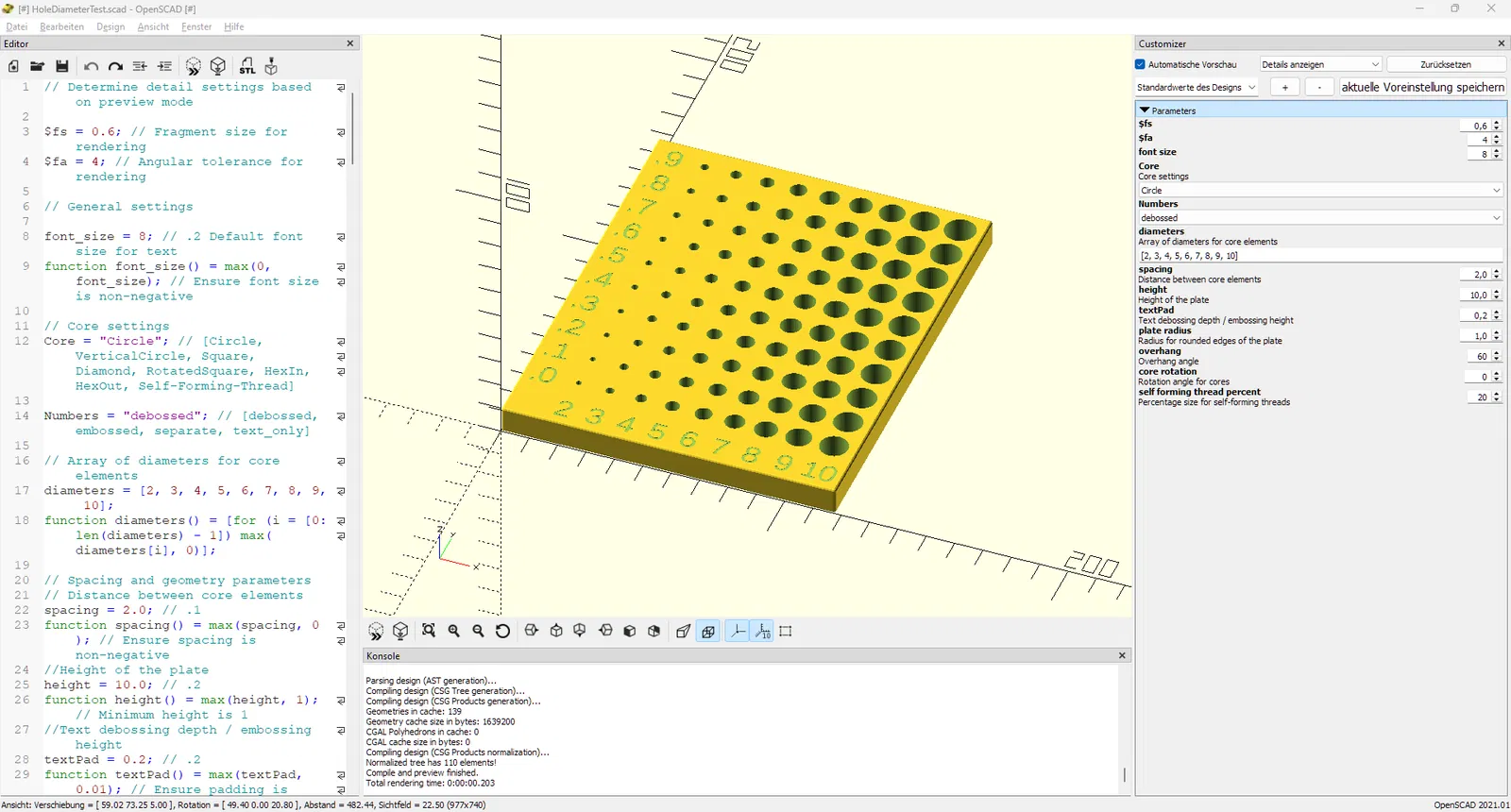

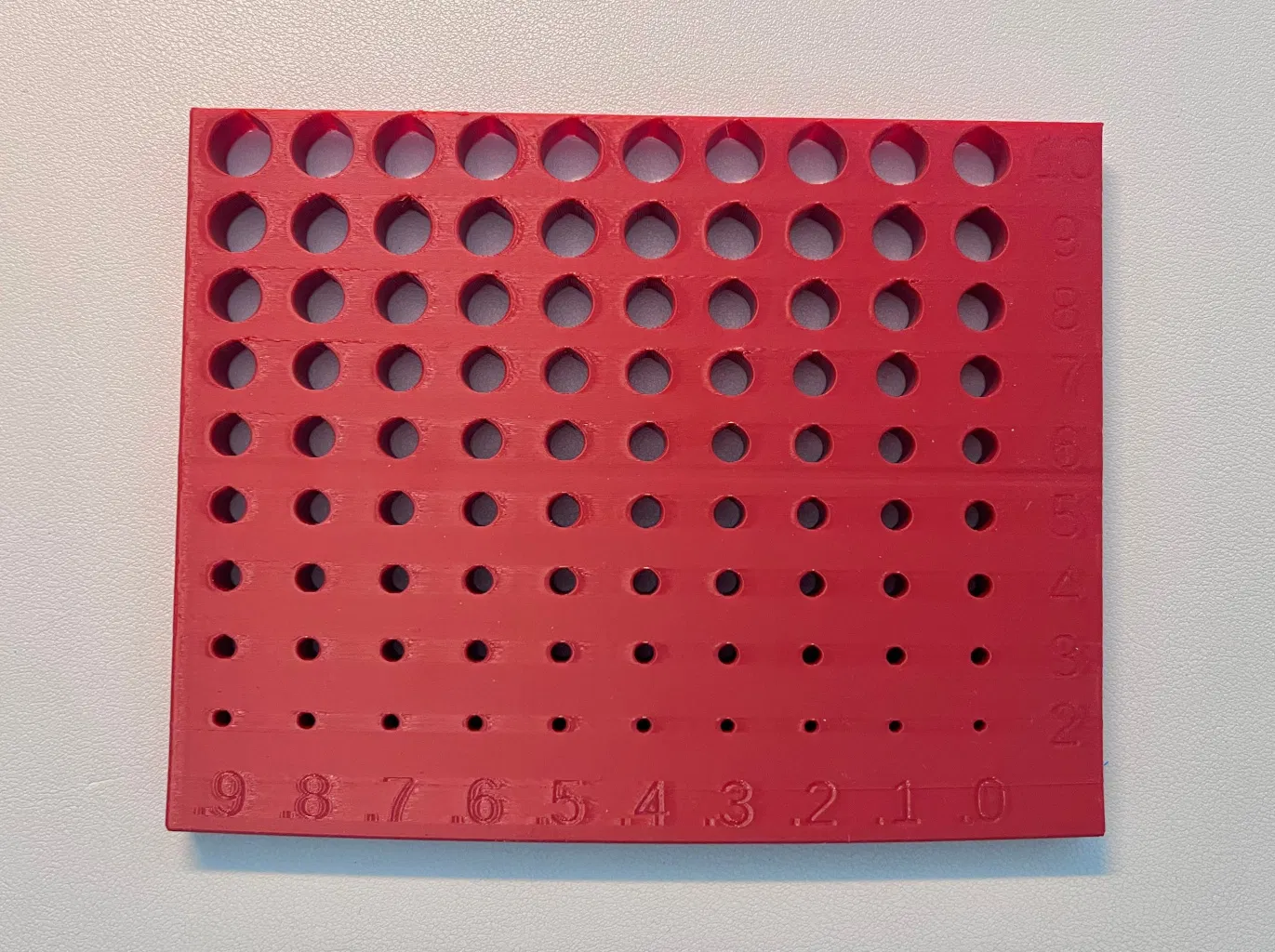

Thước đo đường kính lỗ không phải là thứ gì quá mới mẻ, nhưng đây là file OpenSCAD tham số linh hoạt nhất mà bạn có thể tìm thấy. File này tạo ra các file STL giúp ích rất nhiều khi thiết kế lỗ trong phần mềm CAD, giúp bạn tìm ra dung sai hoàn hảo để đạt được các kết nối vừa khít hoặc lỏng lẻo tùy ý. Bạn có thể tạo lỗ với nhiều đường kính khác nhau, bước nhảy 0.1 mm và đa dạng các hình dạng lõi. Các hình dạng lõi: Lỗ tròn – đường kính xác định vòng tròn Lỗ tròn có phần nhô ra nhọn dùng để in dọc – đường kính xác định vòng tròn Hình vuông – đường kính xác định độ dài cạnh Hình thoi – đường kính xác định đường chéo của hình vuông Hình vuông xoay dùng để in dọc – đường kính xác định độ dài cạnh Hình lục giác – đường kính xác định đường tròn nội tiếp hoặc ngoại tiếp Lỗ bắt vít có thêm vật liệu để tự tạo ren – đường kính xác định vòng tròn Tùy chỉnh linh hoạt: Đường kính lỗ tính bằng mm Chiều cao tấm Kích thước phông chữ Khoảng cách giữa các lỗ Kiểu nhãn: in chìm, in nổi (tạm dừng khi in) hoặc chỉ in phần văn bản (cho bản in đa màu) Cách sử dụng: Tấm in ra có thể dùng để kiểm tra chốt, ốc vít, đai ốc lục giác, đai ốc vuông và các bộ phận in 3D khác nhằm xác định đường kính hoặc độ dài cạnh lý tưởng cần sử dụng trong thiết kế CAD của bạn. Hướng dẫn in: Hãy in bằng cùng loại vật liệu và cài đặt in mà bạn dự định sử dụng cho sản phẩm cuối cùng. Điều này đảm bảo kết quả dung sai chính xác, tính toán được độ co ngót của vật liệu.
