Vỏ 3D cho ESP32 và 2 module NRF24L01+PA+LNA (Bluetooth Jammer)

Tác giả andruala_179229

Lượt tải
168
Lượt thích
18
Lượt coi
3.691
Tải tất cả (.zip)· 2 file · 284,8 KB· 284,8 KB

File 2 284,8 KB

  • ble_jammer_part1_1774150522.3mf3MF · 186,1 KB
  • ble_jammer_part2_1774150524.3mf3MF · 98,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#260925
Danh mục
DIY
Ngày đăng

Mô tả

Mình vừa thiết kế xong cái vỏ (case) cho mạch PCB chứa 1 board ESP32 và 2 module NRF24L01+PA+LNA.

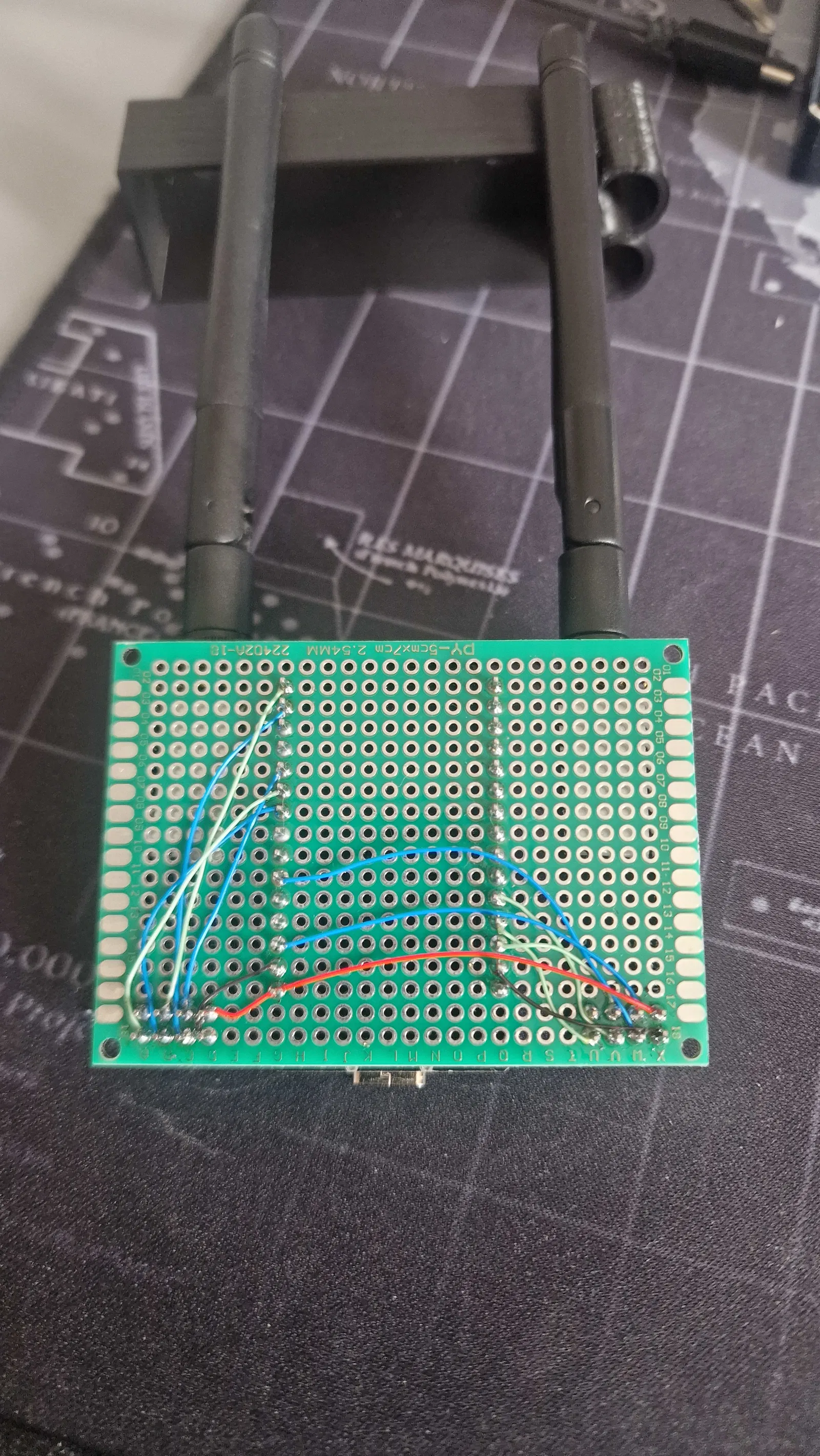

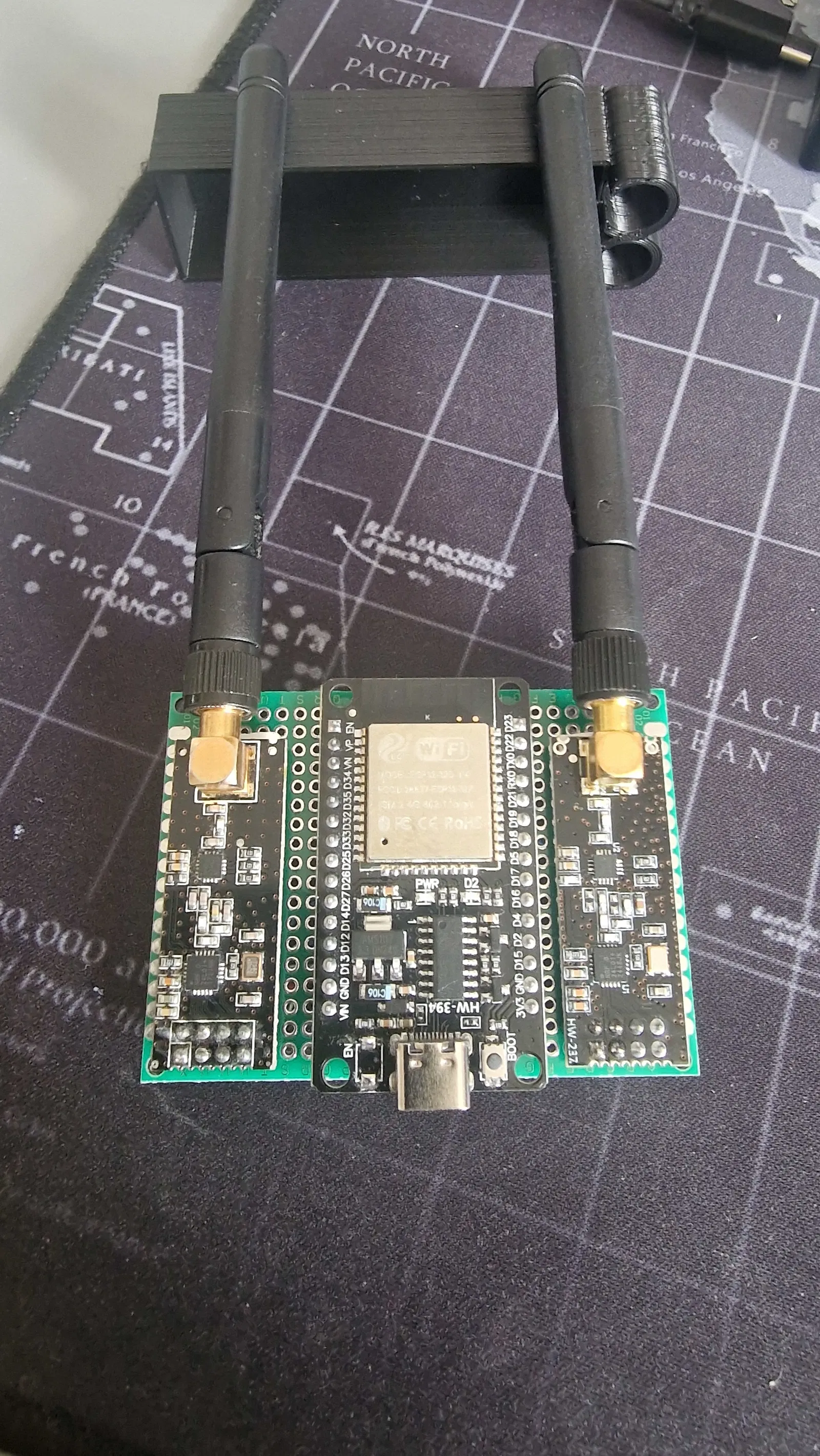

Mình có đính kèm ảnh để các bạn thấy rõ cách bố trí ESP32 và 2 chip NRF sao cho chuẩn nhất.

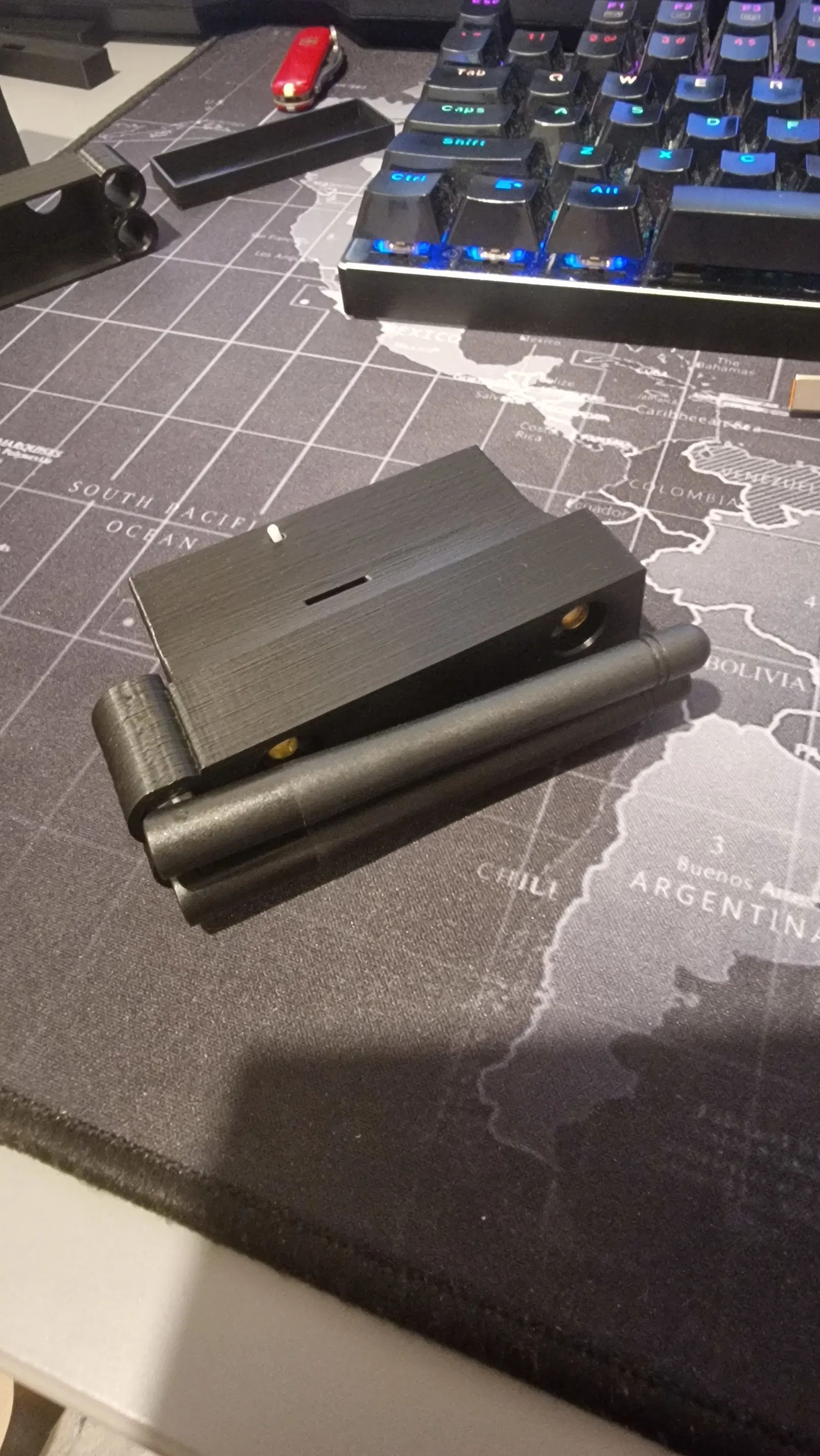

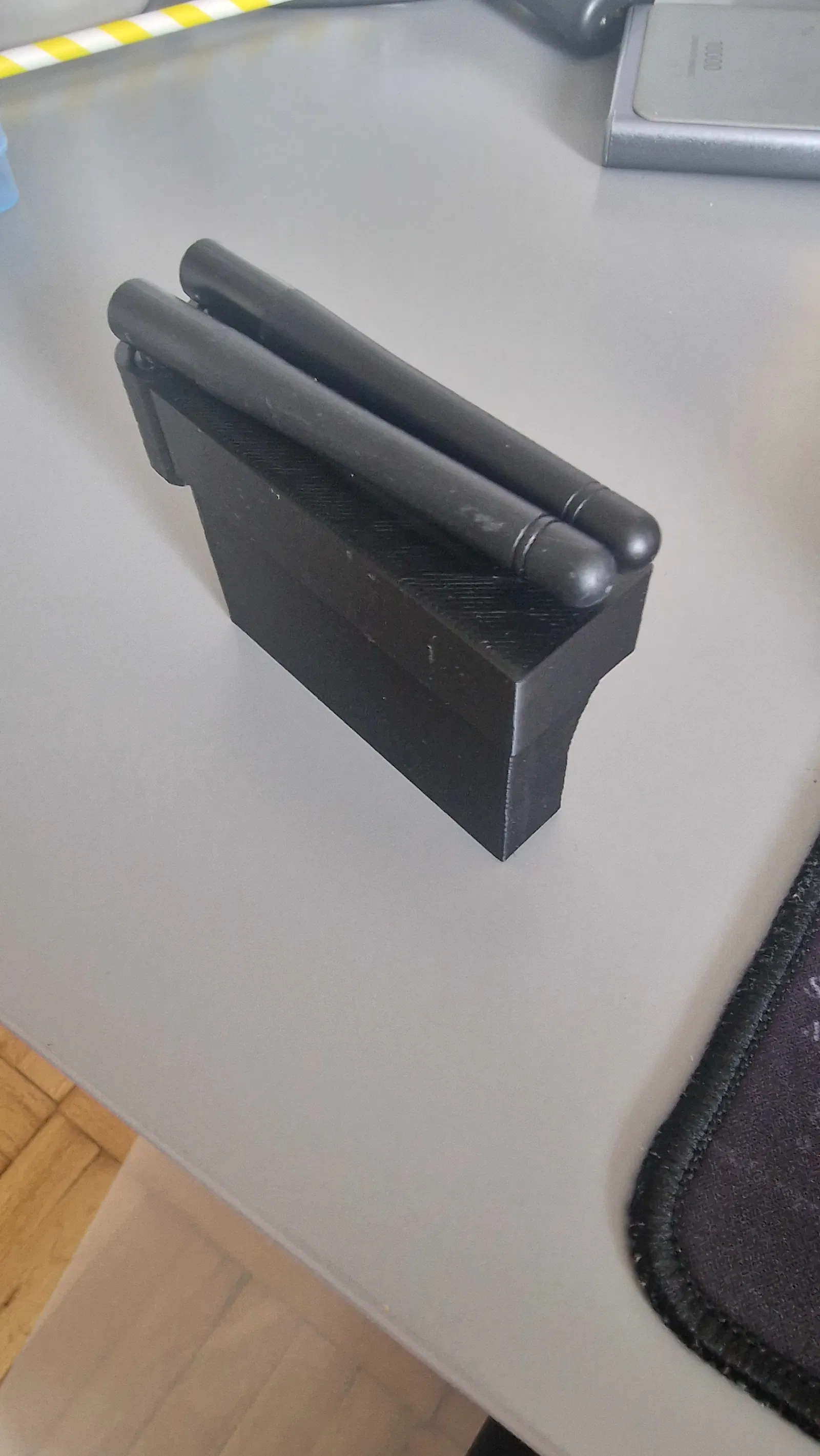

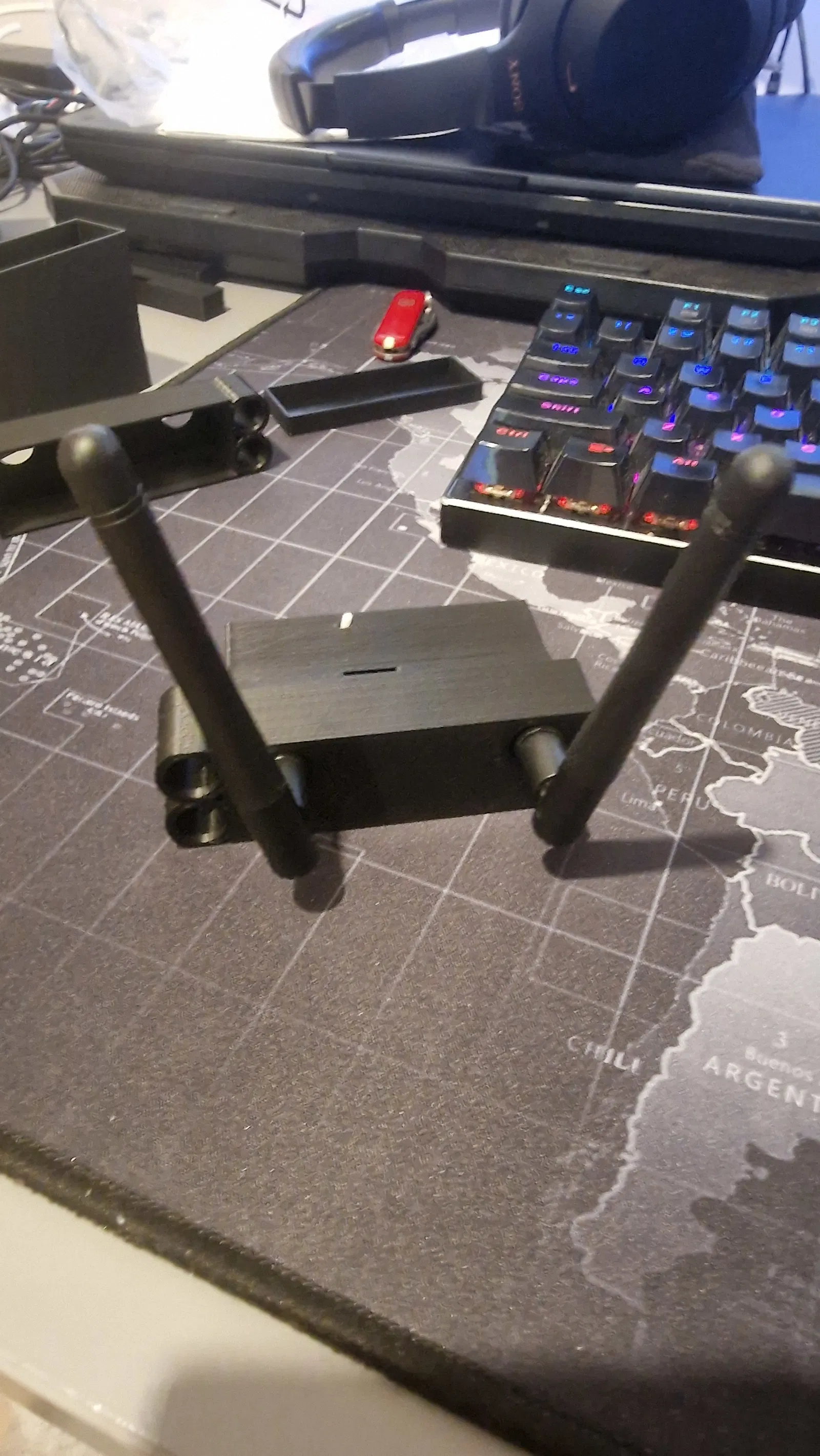

Phần vỏ cũng được thiết kế sẵn 2 lỗ để cất giữ ăng-ten cho an toàn. Ngoài ra còn có một lỗ nhỏ để luồn một đoạn nhựa in 1.75mm vào, giúp bạn ấn nút Boot trên board ESP dễ dàng mà không cần tháo vỏ.

Khi in, mình để layer height là 0.3mm.

LƯU Ý: Mình CHỈ TẠO MÔ HÌNH 3D NÀY, không bao gồm mạch điện hay mã nguồn (code).

Thông tin chi tiết về code các bạn xem tại đây: https://github.com/smoochiee/Noisy-boy-esp32-Bluetooth-jammer

Thiết bị này chỉ dùng cho mục đích học tập và nghiên cứu.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
2
Tổng dung lượng
284,8 KB
File lớn nhất
186,1 KB
