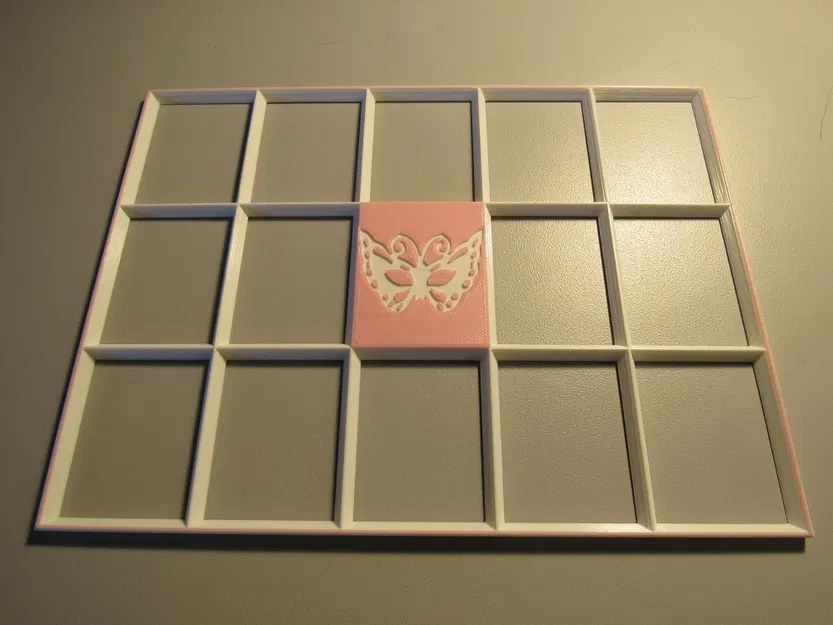

Keyguard Tùy Chỉnh In 3D Cho Ứng Dụng AAC Trên Máy Tính Bảng

Bạn hãy nhấn vào đây để xem hướng dẫn sử dụng công cụ thiết kế keyguard này.

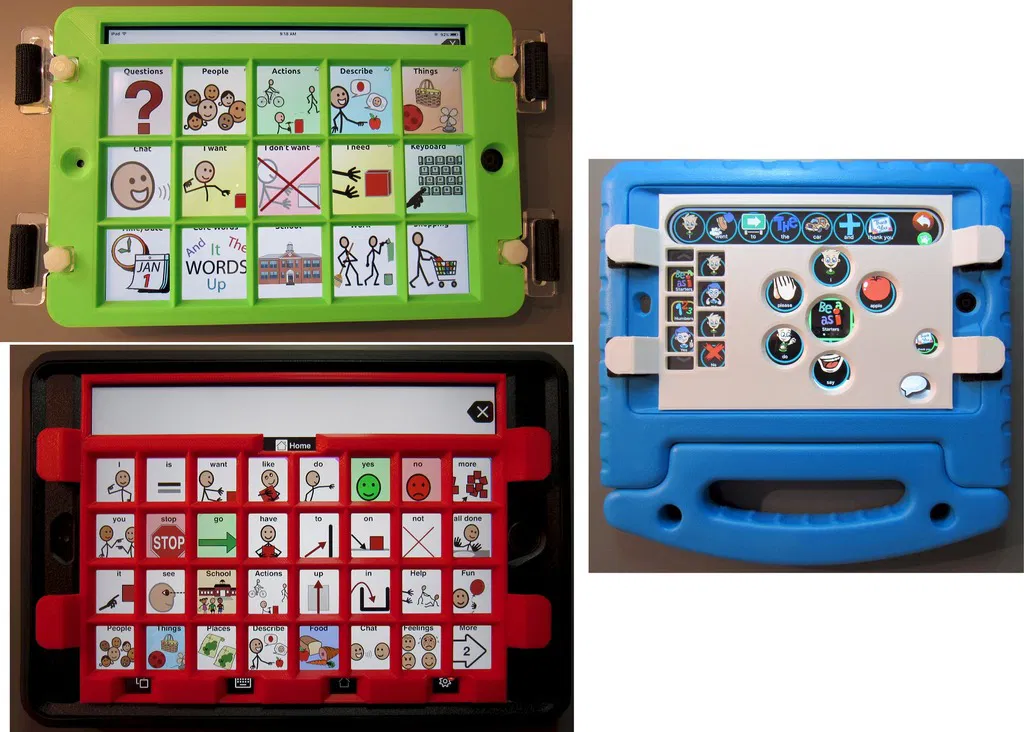

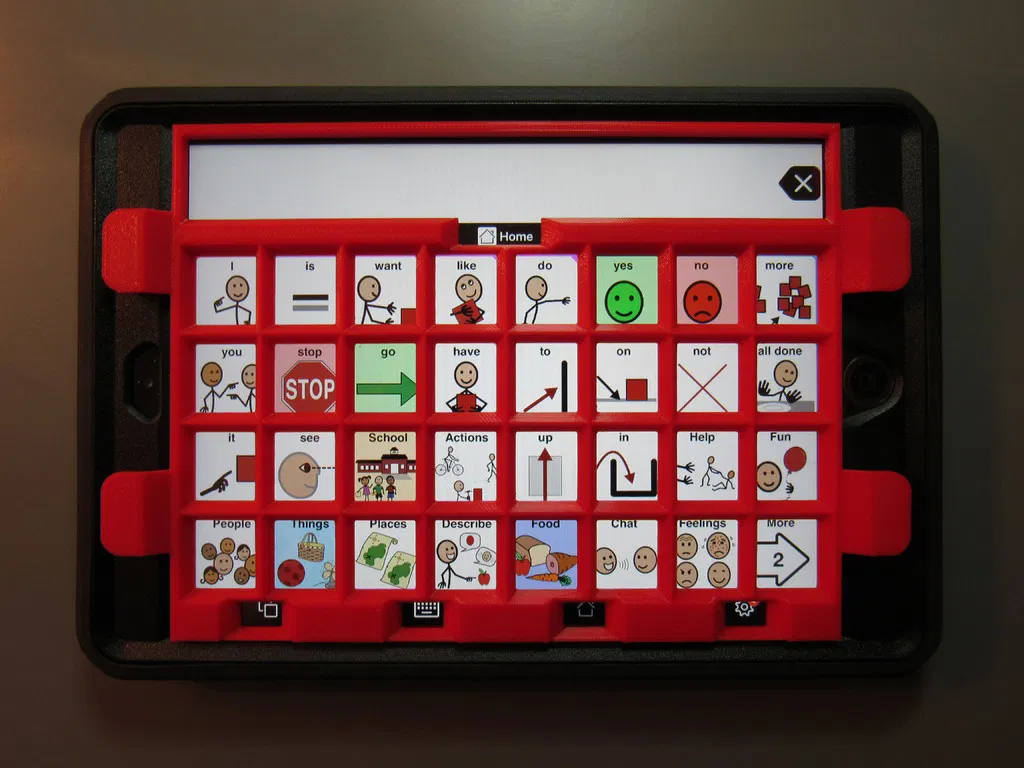

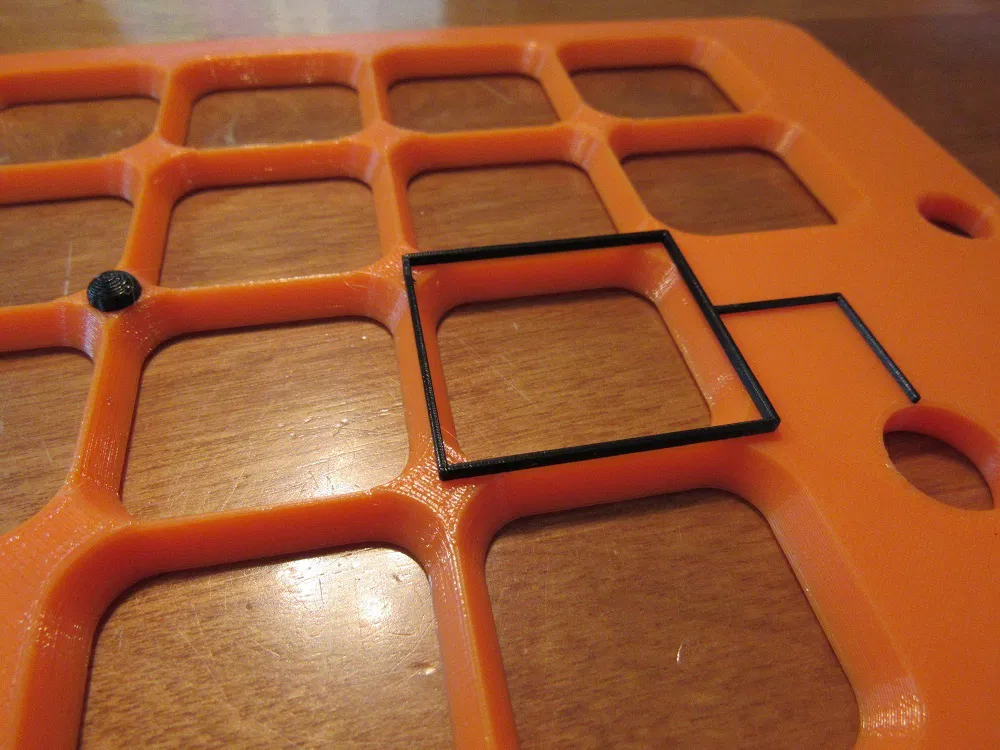

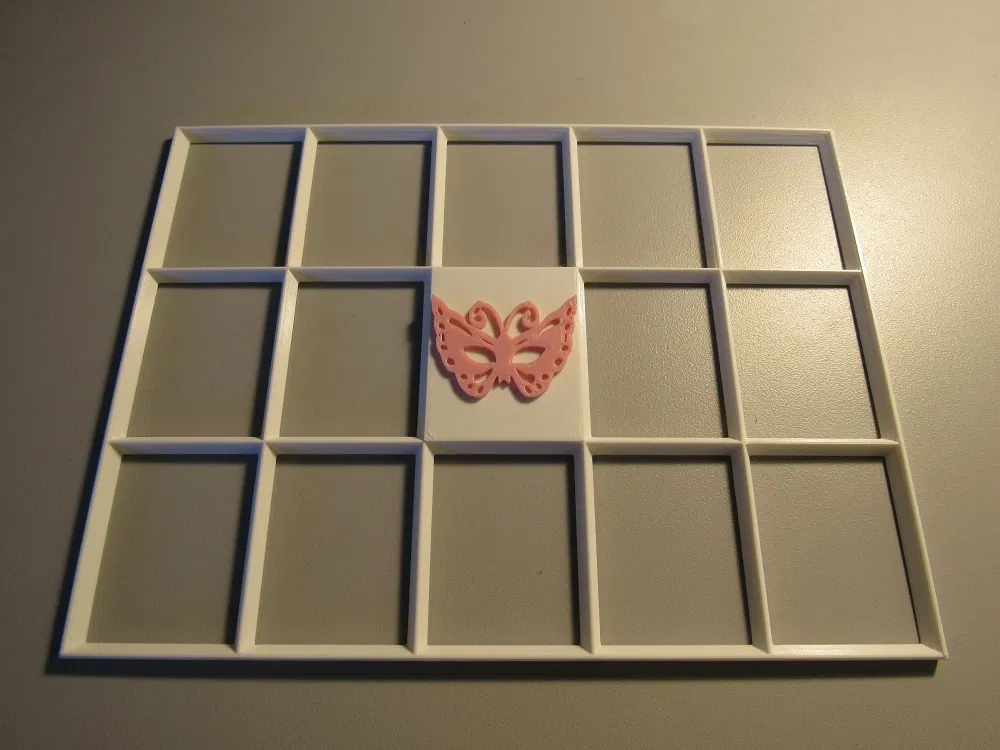

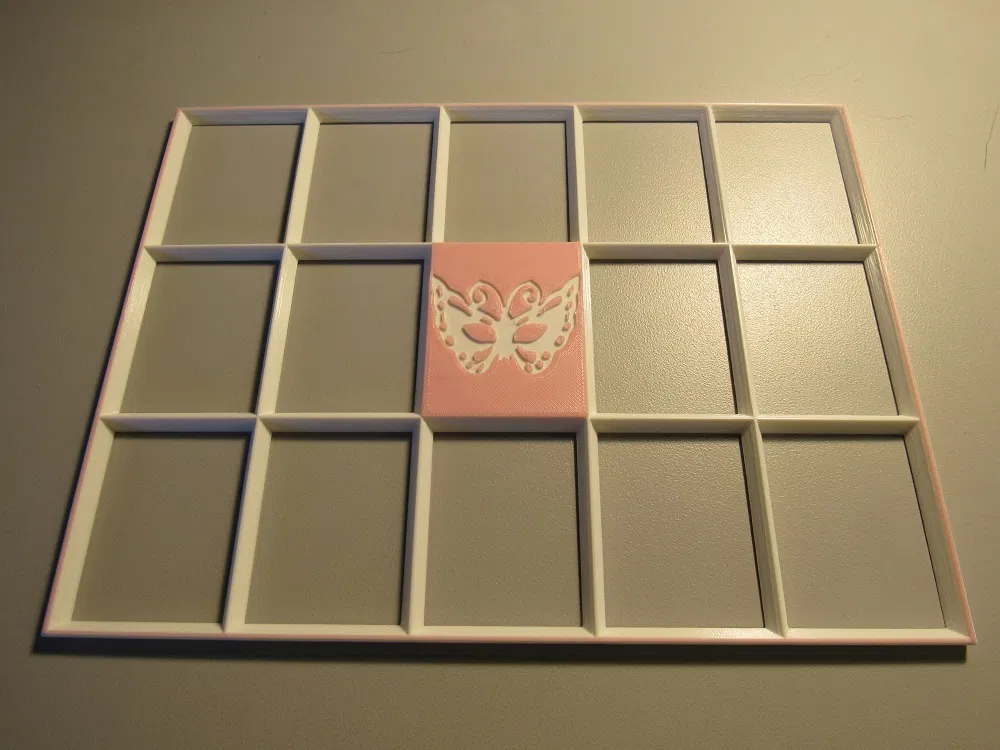

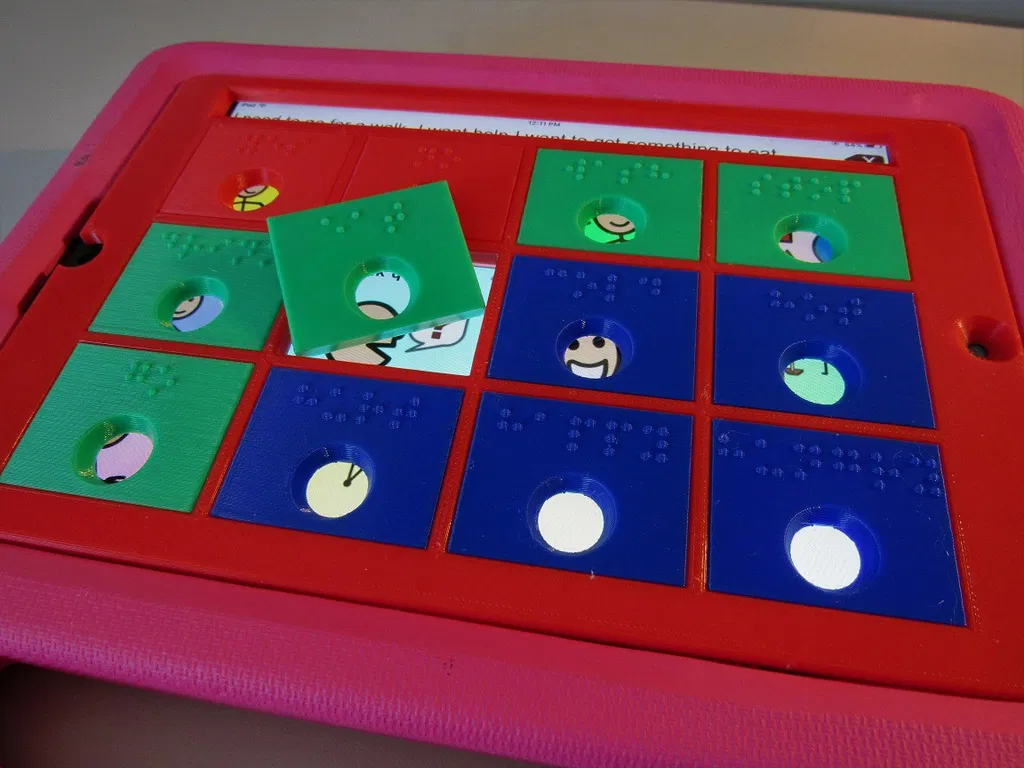

Keyguard hỗ trợ những người có khả năng vận động hạn chế có thể trỏ vào các vùng chức năng trên ứng dụng máy tính bảng một cách chính xác. Thiết bị này hoạt động bằng cách tạo ra các gờ nổi trên bề mặt màn hình, giúp phân tách vật lý các khu vực thao tác. Trong trường hợp này, các ứng dụng được nhắc đến là các ứng dụng Giao tiếp Thay thế và Bổ trợ (AAC).

Một số ứng dụng AAC sắp xếp nội dung theo dạng lưới với các menu và thanh tin nhắn nằm phía trên hoặc dưới lưới. Những ứng dụng khác lại có bố cục sáng tạo và khó đoán hơn. Đối với các ứng dụng lai (hybrid), keyguard có thể được tối ưu hóa bằng cách chỉ để lộ các vùng chức năng cụ thể.

Vì có quá nhiều loại máy tính bảng, ốp lưng và ứng dụng AAC khác nhau, không thể nào thiết kế sẵn vài mẫu keyguard mà đáp ứng được nhu cầu của tất cả mọi người. Hơn nữa, mỗi người dùng lại có cách sắp xếp nội dung ứng dụng riêng. Chính vì vậy, người dùng cần được trao quyền chủ động trong việc thiết kế keyguard. Tôi chỉ biết duy nhất một công cụ mô hình hóa 3D cho phép làm điều này mà không đòi hỏi người dùng phải là chuyên gia, đó chính là OpenSCAD. Tính năng "Customizer" của OpenSCAD cho phép người dùng nhập các thông số tùy chỉnh để tạo ra thiết kế phù hợp với nhu cầu cụ thể của mình.

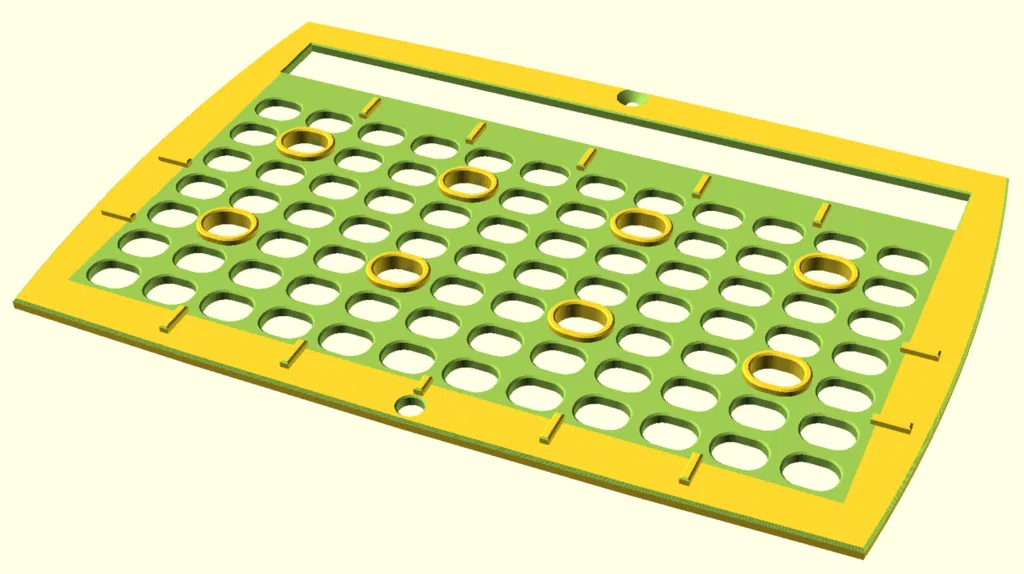

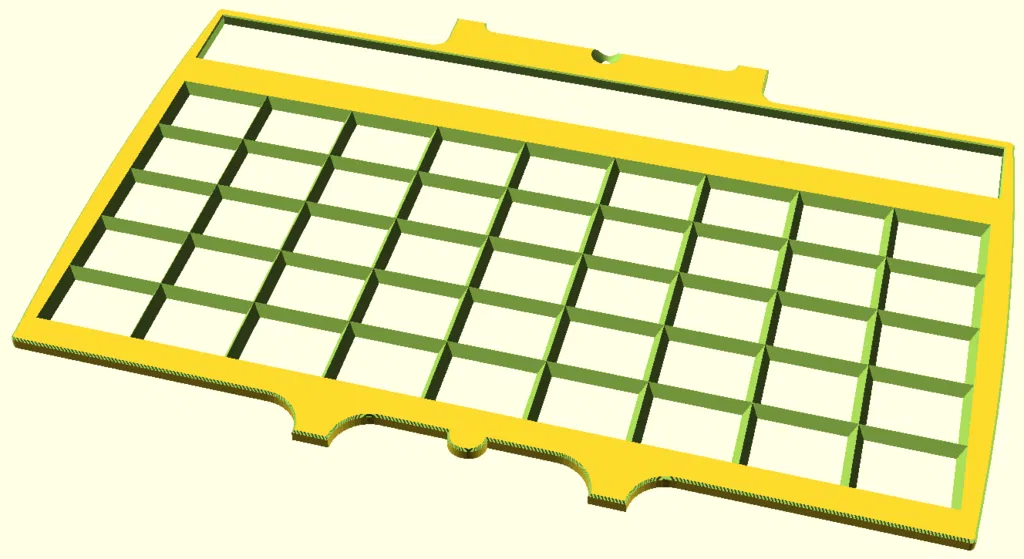

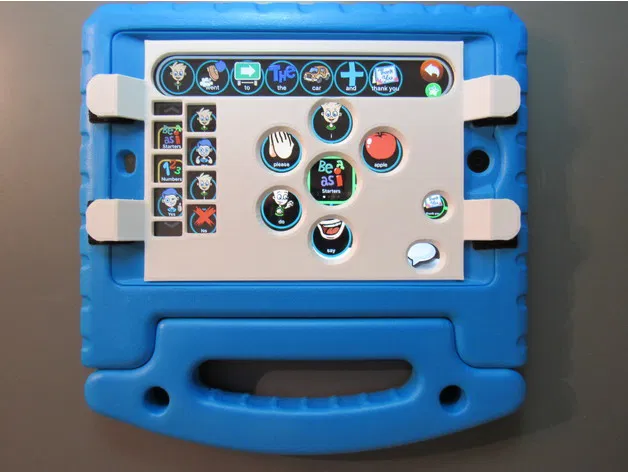

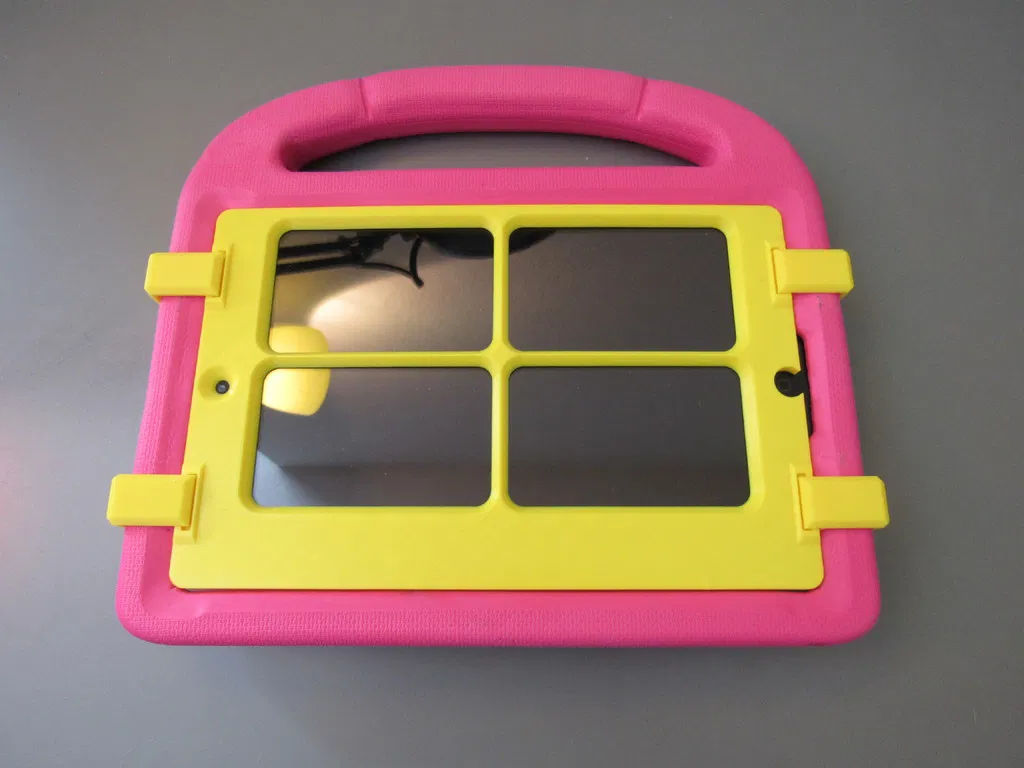

Chúng tôi đã tạo ra một bộ thiết kế trên OpenSCAD giúp người dùng xác định loại máy tính bảng, mô tả bố cục ứng dụng AAC, kiểu ốp lưng và chọn phương pháp gắn keyguard trực tiếp lên máy hoặc ốp lưng. Sau khi hoàn tất thiết kế, bạn có thể xuất và lưu file STL để in trên máy in 3D của mình.

Các thay đổi trong các phiên bản gần nhất:

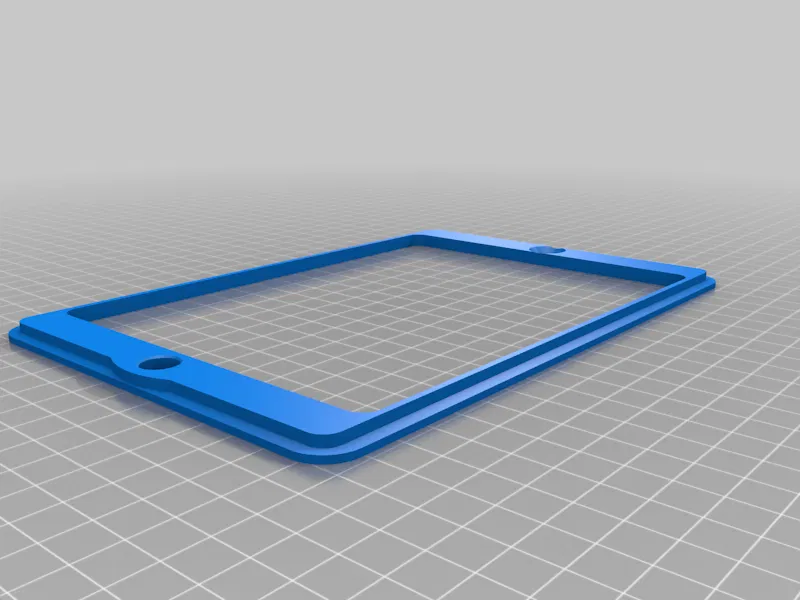

• 21/03/2026 (Phiên bản 76): Thay đổi màu sắc hiển thị khung keyguard từ đỏ sang hồng trong suốt. Thêm hỗ trợ hiển thị vị trí cắt khung mà không cần tạo trước hai nửa khung. Thêm báo cáo khoảng cách cắt (mm) từ cạnh trái và cạnh trên vào bảng console. Di chuyển các tùy chọn "độ khít" ngang/dọc sang mục Keyguard Frame. Thay đổi thang đo "độ khít" và "độ khít khớp nối" sang dải từ -1.0 đến 1.0 (hoặc -0.5 đến 0.5).
• 07/02/2026 (Phiên bản 75): Bổ sung biến ốp lưng, hỗ trợ Tobii-Dynavox I-13. Sửa lỗi hiển thị đường cắt cung ngoài. Hỗ trợ thêm Samsung Galaxy Tab S3 và Tobii-Dynavox T15+. Cập nhật dữ liệu đo đạc cho GridPad 12 và Tobii-Dynavox I-110. Cải thiện logic ưu tiên giá trị "App Layout in px" so với "mm".

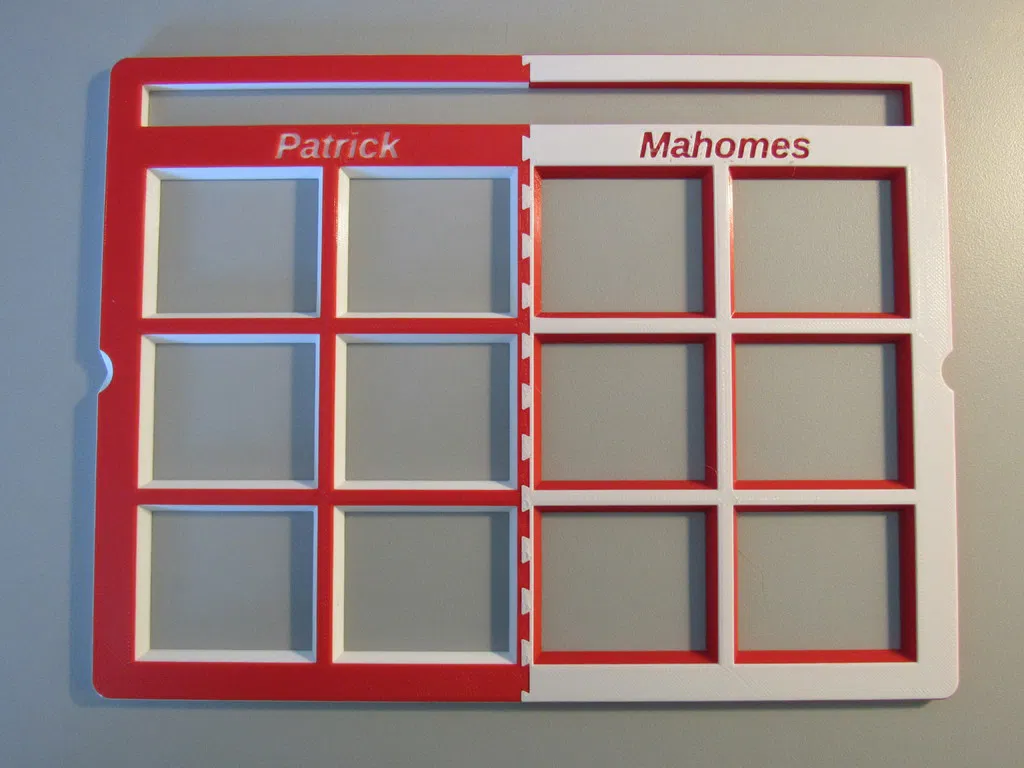

• 13/12/2025 (Phiên bản 74): Sửa lỗi hiển thị văn bản khắc/nổi trên các keyguard bị tách đôi. Bổ sung tùy chọn thêm gờ dốc cho keyguard để dùng với miếng dán cường lực có cạnh vát.

Cài đặt in ấn

• Hãng máy in: Prusa
• Máy in: i3 MK3
• Rafts: Không
• Độ phân giải: 0.2 mm
• Độ phủ (Infill): 15%
• Lưu ý: Bạn thường không cần hỗ trợ (support) trừ khi in keyguard có các gờ nổi. Có thể cần dùng brim khi in các bộ phận kẹp.

Cách tôi thiết kế

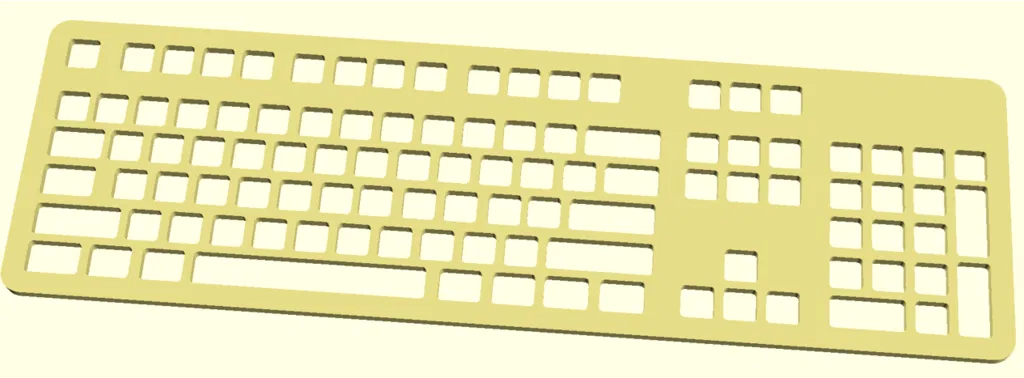

Được thiết kế hoàn toàn bằng OpenSCAD. File keyguard.scad có thể được chỉnh sửa bằng bất kỳ trình soạn thảo văn bản nào để mở rộng tính năng. Hãy liên hệ với tôi nếu bạn quan tâm đến việc này.
