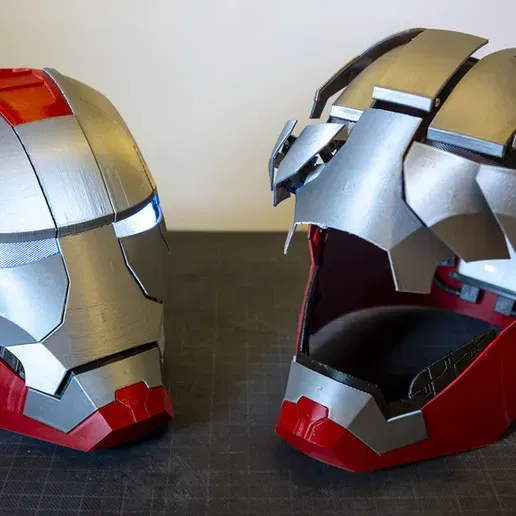

Mũ bảo hiểm Iron Man MK5 với Module điều khiển giọng nói
Tự tay làm chiếc mũ Iron Man MK5 có thể đóng mở bằng giọng nói! Bộ mô hình bao gồm đầy đủ file in 3D, hướng dẫn lắp ráp chi tiết và code Arduino. Thiết kế hỗ trợ module elechouse v2, hoàn hảo cho những tín đồ cosplay công nghệ.
Mô tả
Thiết kế gốc được thực hiện bởi box and loop: thiết kế gốc, phiên bản này đã được chỉnh sửa để gắn vừa module nhận dạng giọng nói elechouse v2, Mũ bảo hiểm Iron Man MK5.
Hoàn toàn có thể cử động, đội được, và sạc lại được.
Dễ in, nhưng lắp ráp thì đòi hỏi kiên nhẫn hơn. Các hướng dẫn từng bước đã có sẵn để hỗ trợ bạn.
Video hướng dẫn:
Mũ bảo hiểm hoạt động thực tế:
Bao gồm những gì:
- 28 file STL
- 3 bản hướng dẫn (lắp ráp, đấu dây, in ấn)
- 1 file code
- 1 Danh sách linh kiện
Tính năng:
- 10 servo điều khiển 10 mảnh trên mặt nạ.
- Chỉ cần một cục sạc dự phòng cho tất cả, có thể sạc ngay khi đang đặt bên trong mà không cần pin rời.
- 2 công tắc nguồn: một cho Arduino, một cho servo.
- Nút kích hoạt được đặt ở phần cằm.
- Quản lý dây điện gọn gàng.
Chúc các bạn lắp ráp thành công!
HỎI ĐÁP:
Tôi có thể thay đổi kích thước mũ này không? Không, tuyệt đối không nhé.
Mũ này size bao nhiêu? Liệu có vừa đầu tôi không? Có một file "khung thử" (jaula) bạn có thể in ra để kiểm tra kích thước trước.
Tôi có nhìn xuyên qua mắt được không? Được, nhưng sẽ khó nhìn trong bóng tối.
Tôi có hạ phần mắt xuống được không? Phiên bản này thì chưa, có lẽ sẽ có trong tương lai.
Tại sao các servo lại kêu vo vo khi mũ mở? Servo 9g không đủ mạnh để giữ mọi thứ mở mà không cần dùng điện liên tục. Việc duy trì nguồn cho servo sẽ tạo ra tiếng vo vo.
Một lần sạc dùng được bao lâu? Mình không chắc chắn, nhưng tính bằng giờ chứ không phải phút đâu.
Mất bao lâu để in hết toàn bộ? Tùy thuộc vào máy in và đường kính vòi phun (nozzle) của bạn. Trên máy Ender 5Pro với nozzle 0.6mm, tổng thời gian in khoảng 48 giờ.
Cần bao nhiêu sợi nhựa? Một cuộn 1kg là đủ cho toàn bộ mô hình.
- Kết nối module giọng nói với Arduino như sau:
- RX của module → Pin 2 của Arduino.
- TX của module → Pin 3 của Arduino.
- VCC của module → Pin 5V của Arduino.
- GND của module → Pin GND của Arduino. Bạn cần huấn luyện module lệnh 0 là 'open' và 1 là 'close'. Có thể thay đổi thành 'close the mask', 'open the mask' hoặc các ngôn ngữ khác kể cả tiếng Tây Ban Nha.
File này sẽ được cập nhật dần theo thời gian (sắp tới sẽ có: AI Jarvis, âm thanh...v.v)
