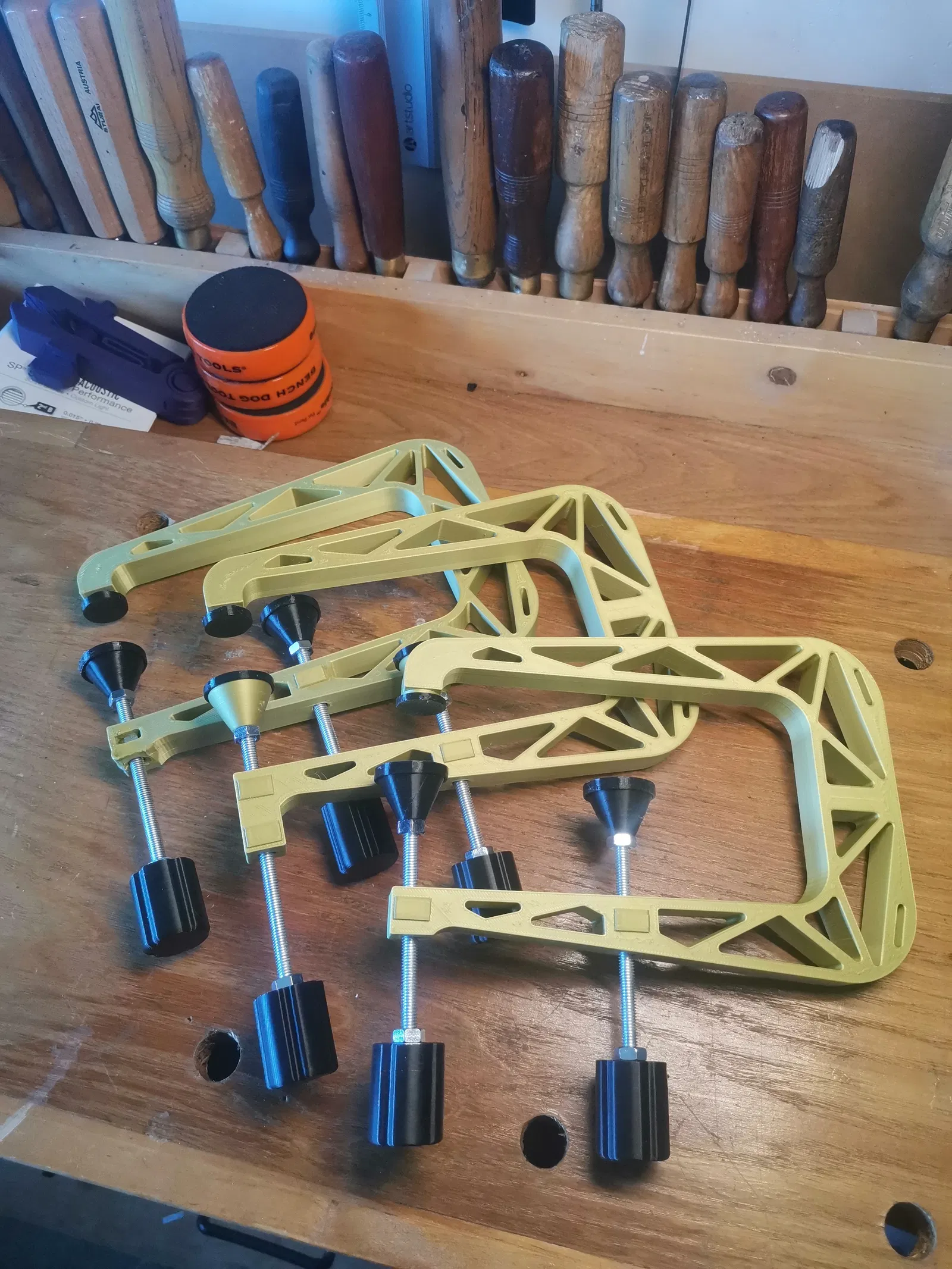

Bộ Kẹp Sửa Ngựa Đàn Guitar - Remix từ thiết kế M6

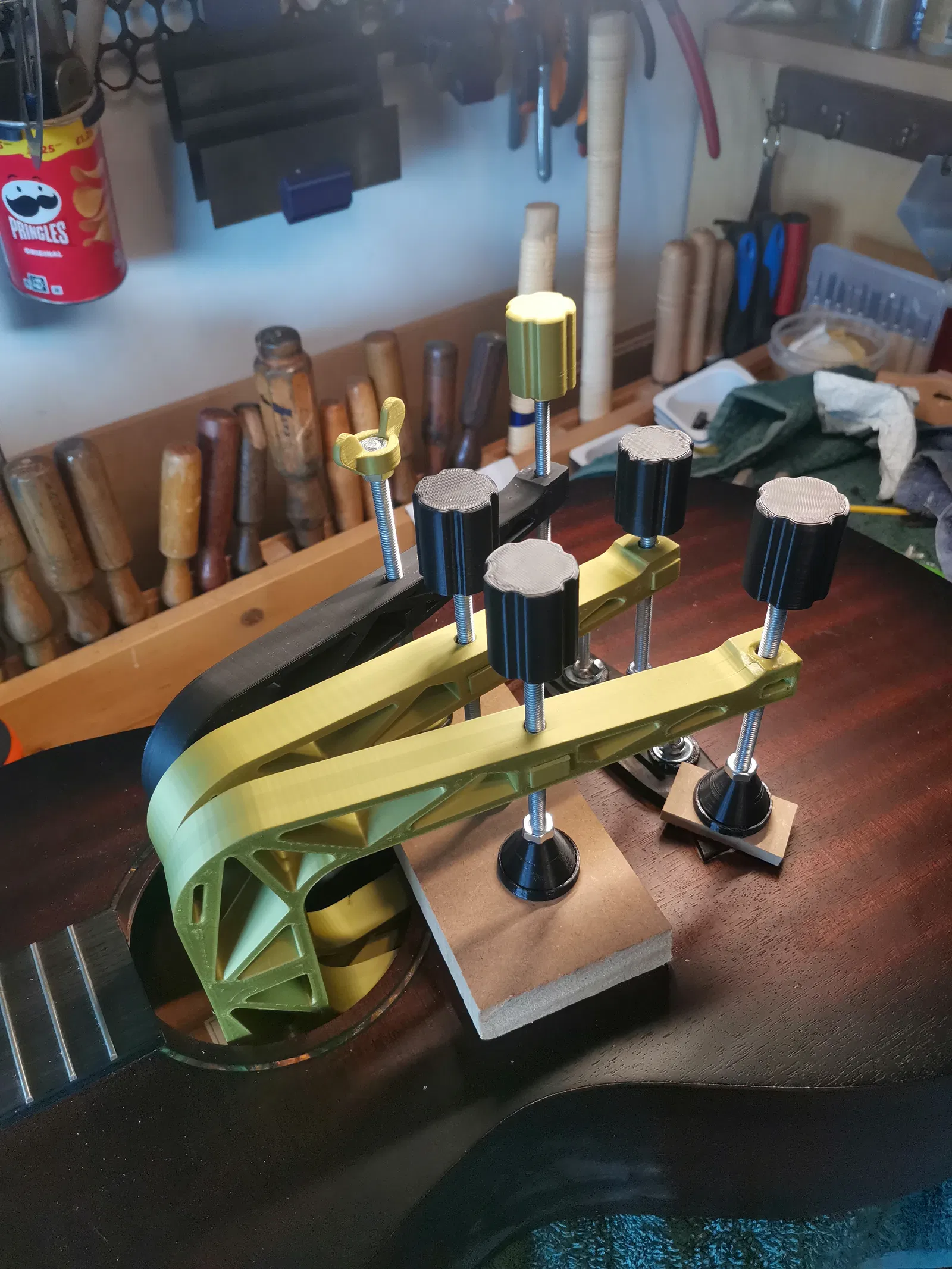

Mình đã thử nghiệm mấy cái kẹp này trên một ca sửa chữa ngựa đàn thực tế - chúng hoạt động rất ngon lành! Điểm trừ duy nhất là ren M6 nhuyễn hơn so với ren kẹp vít thông thường, nên phải vặn hơi lâu một chút - anh em lưu ý nếu dùng với keo da thú (hide glue) nhé.

Sau khi tìm hiểu thì mình thấy ren 1/4-20 không tương đương với M6 như mình tưởng. Việc dùng baking soda và keo 502 để cố định ốc trong thân kẹp theo mẫu gốc không hiệu quả lắm với mấy nắp chụp đầu kẹp ren M6, hơn nữa một cánh của ốc cánh còn bị gãy ngay đường layer. Vì mình cực thích kiểu dùng ốc vít cố định bên trong (captive hardware) nên mình đã thiết kế lại từ đầu dựa trên cấu trúc và kích thước của mẫu gốc. Mình cũng đã tìm ra cách chèn ốc theo chiều dọc và rất ưng ý với kết quả này!

Nhiều anh em có thể thấy ngại khi phải chèn ốc cố định vào bản in, nên mình đã chia nhỏ quy trình ra cho dễ làm. Mình rất nể các thiết kế in 100% bằng nhựa, nhưng có nhiều trường hợp việc thêm ốc vít kim loại vào sẽ giúp công cụ hoạt động hiệu quả và bền bỉ hơn rất nhiều... Đặc biệt là khi làm công cụ để dùng trong thực tế.

Danh sách vật liệu (BoM)

• 11x Đai ốc M6 (Hex Nuts)
• 2 đoạn thanh ren M6 (cắt thành 95mm và 105mm)

Hướng dẫn - Đã thử nghiệm trên Bambu Lab A1

• PLA: In 2 đệm kẹp, 2 tay cầm, 1 thân kẹp, 1 miếng đệm ngựa đàn (bridge caul), 1 miếng đệm thanh giằng (brace caul)
  • Mình nghĩ PETG sẽ bị dẻo quá - PLA là lựa chọn tốt nhất.
  • Infill kiểu Gyroid cho thân kẹp (loại toàn diện nhất).
  • Infill kiểu Triangles cho đệm, tay cầm, miếng đệm (số 1 về độ cứng vuông góc với lớp in).
  • Mật độ 20% cho tất cả.
• TPU: 2 đế đệm kẹp, 1 đế đệm ngựa đàn.
  • Mình dùng loại 95A, mình vẫn đang tập tành in TPU - đừng làm nó quá đặc và tránh dùng infill Triangles vì mình thấy nó quá cứng và nhọn.

Gcode được cung cấp để tham khảo ở layer height 0.2:

• Tạm dừng in tại layer #45 (ngay trước lớp bridging phủ lên lỗ) để chèn đai ốc M6 vào mỗi tay cầm.
• Tạm dừng in tại layer #53 (ngay trước lớp bridging phủ lên lỗ) để chèn đai ốc M6 vào mỗi đệm kẹp.
• Các vị trí này rất khít - hãy đảm bảo nhấn đai ốc vào thấp hơn lớp in cuối cùng! Bạn có thể cần dùng thanh gỗ nhỏ để nhấn ốc vào - tùy vào độ chính xác của máy in.

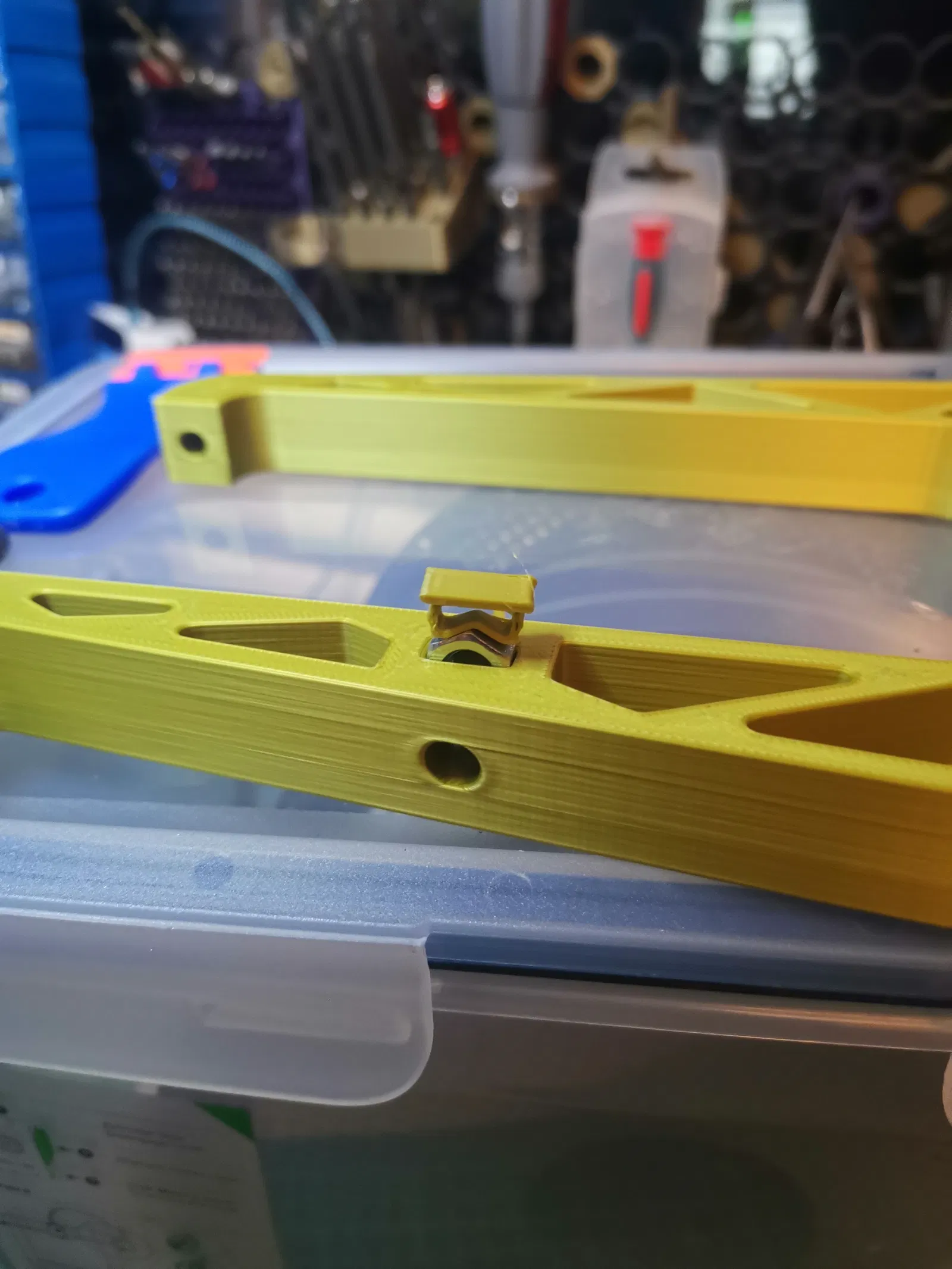

Chèn các đai ốc dọc vào thân kẹp, dùng kẹp đi kèm để cố định chúng (đảm bảo đúng chiều - chúng chỉ khớp theo một hướng), các kẹp này cũng sẽ tự khớp vào vị trí.

Dán đệm TPU vào các bộ phận tương ứng bằng keo 502, hoặc dùng bần/xốp nếu không dùng TPU.

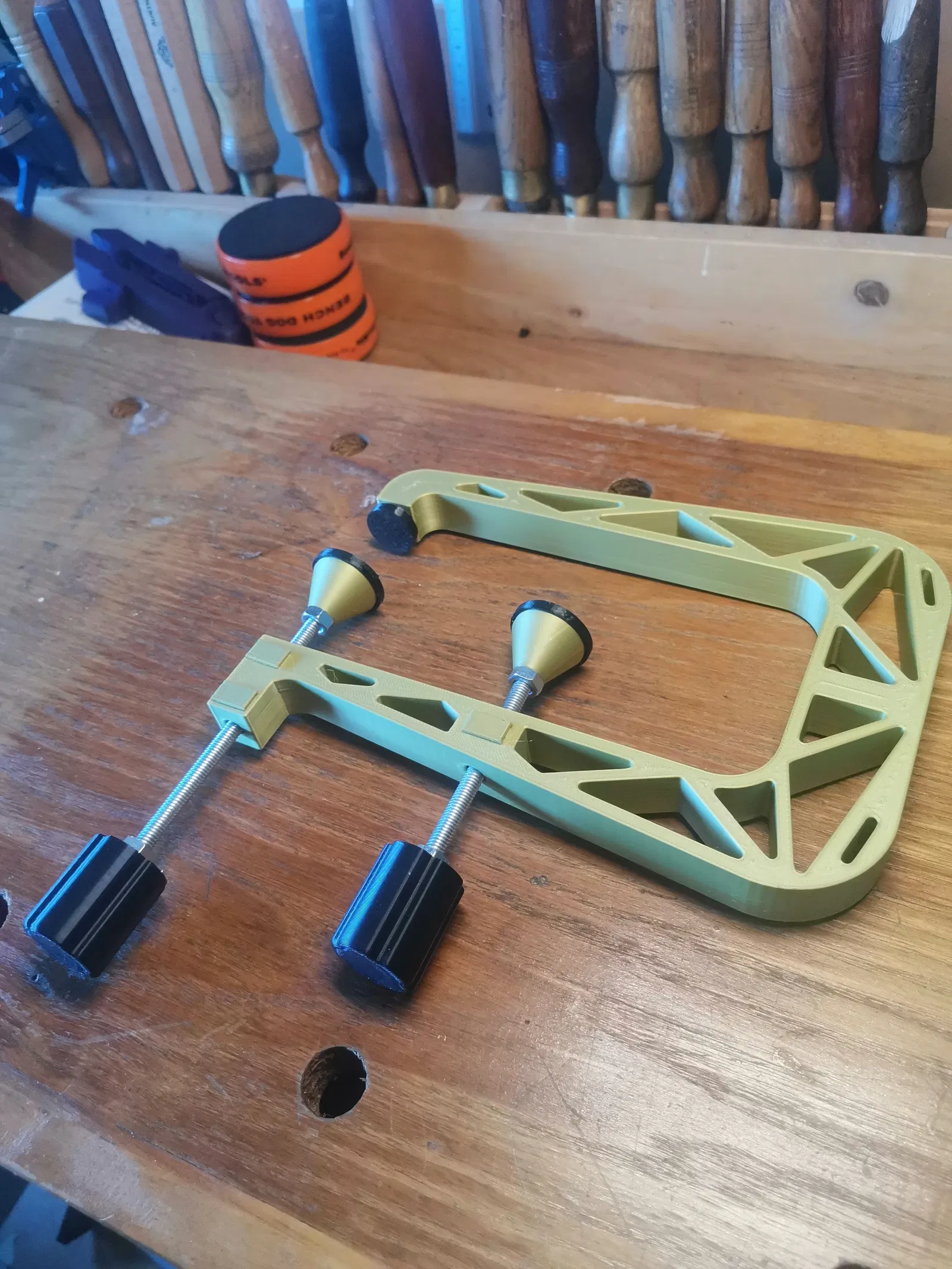

Cắt thanh ren M6 của bạn. Lắp tay cầm rồi dùng thêm một đai ốc M6 để vặn chặt vào tay cầm (dùng cờ lê 10mm). Xỏ thanh ren qua thân kẹp, sau đó thêm một đai ốc M6 và cuối cùng là đệm kẹp. Vặn chặt đai ốc lỏng vào đệm + lặp lại cho tay kẹp kia. Thế là xong!
