Bay Khảo Cổ In 3D (Remix từ bản quét Photogrammetry, thiết kế 2 mảnh)

Mình đang tìm một chiếc bay khảo cổ để in 3D làm đồ chơi nhưng không tìm thấy mẫu nào ưng ý. Trong lúc tìm kiếm, mình bắt gặp một mô hình quét photogrammetry chi tiết của một chiếc bay khảo cổ thật, nên mình đã quyết định chỉnh sửa lại cho dễ in hơn.

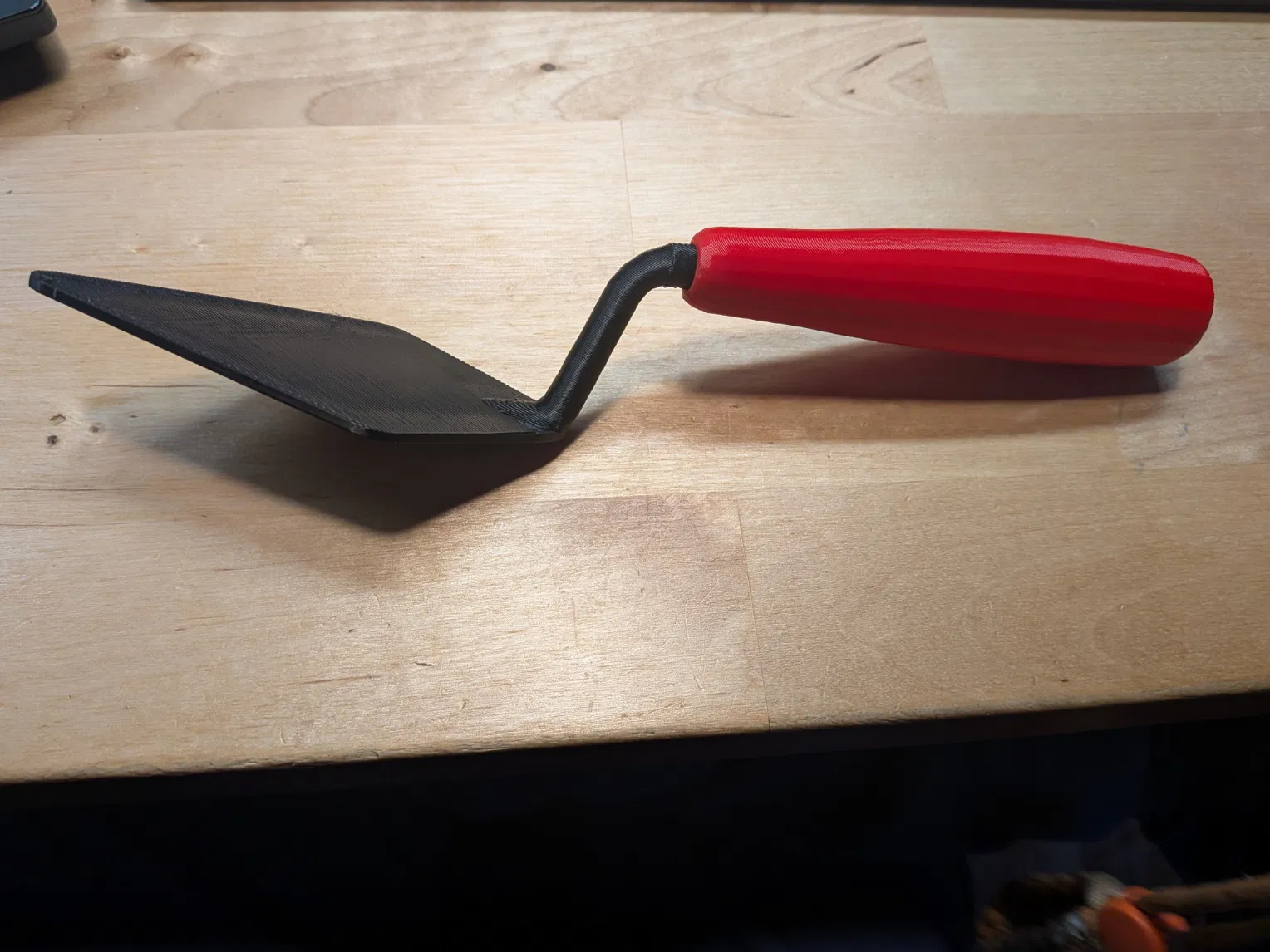

Đây là mô hình đã được remix lại chuyên dụng để in 3D.

Mô hình này được chia thành hai tệp STL riêng biệt, giúp bạn có thể in phần lưỡi và tay cầm bằng các màu sắc khác nhau cùng với độ cứng cáp tùy chỉnh:

• Blade (Lưỡi bay)
• Handle (Tay cầm)

Cách này cũng cho phép bạn in phần lưỡi đặc (solid) để tăng độ bền, trong khi phần tay cầm có thể in rỗng để nhẹ và nhanh hơn.

Thiết lập in mình đã dùng

Hanle (Tay cầm)

• Infill 30%

Blade (Lưỡi bay)

• Infill 100% để đảm bảo độ chắc chắn

Lắp ráp

Phần khớp nối tay cầm được thiết kế rất khít. Để lắp ráp dễ dàng hơn, mình đã hơ nhẹ phần tay cầm qua hơi nước ấm từ ấm đun nước trong vài giây, sau đó gắn lưỡi bay vào.

Khi nguội đi, tay cầm sẽ co lại và ôm chặt lấy lưỡi bay rất chắc chắn.

Nguồn gốc

Mô hình này dựa trên bản quét photogrammetry gốc được đăng tải trên Sketchfab theo giấy phép Creative Commons Attribution:

https://sketchfab.com/3d-models/archaeology-trowel-46c6a91c78d1451bb3f9081543c31144

Hình học của mô hình đã được chỉnh sửa để phù hợp hơn với công nghệ in FDM.
