Giá đỡ cuộn nhựa in 3D đa năng sử dụng vòng bi

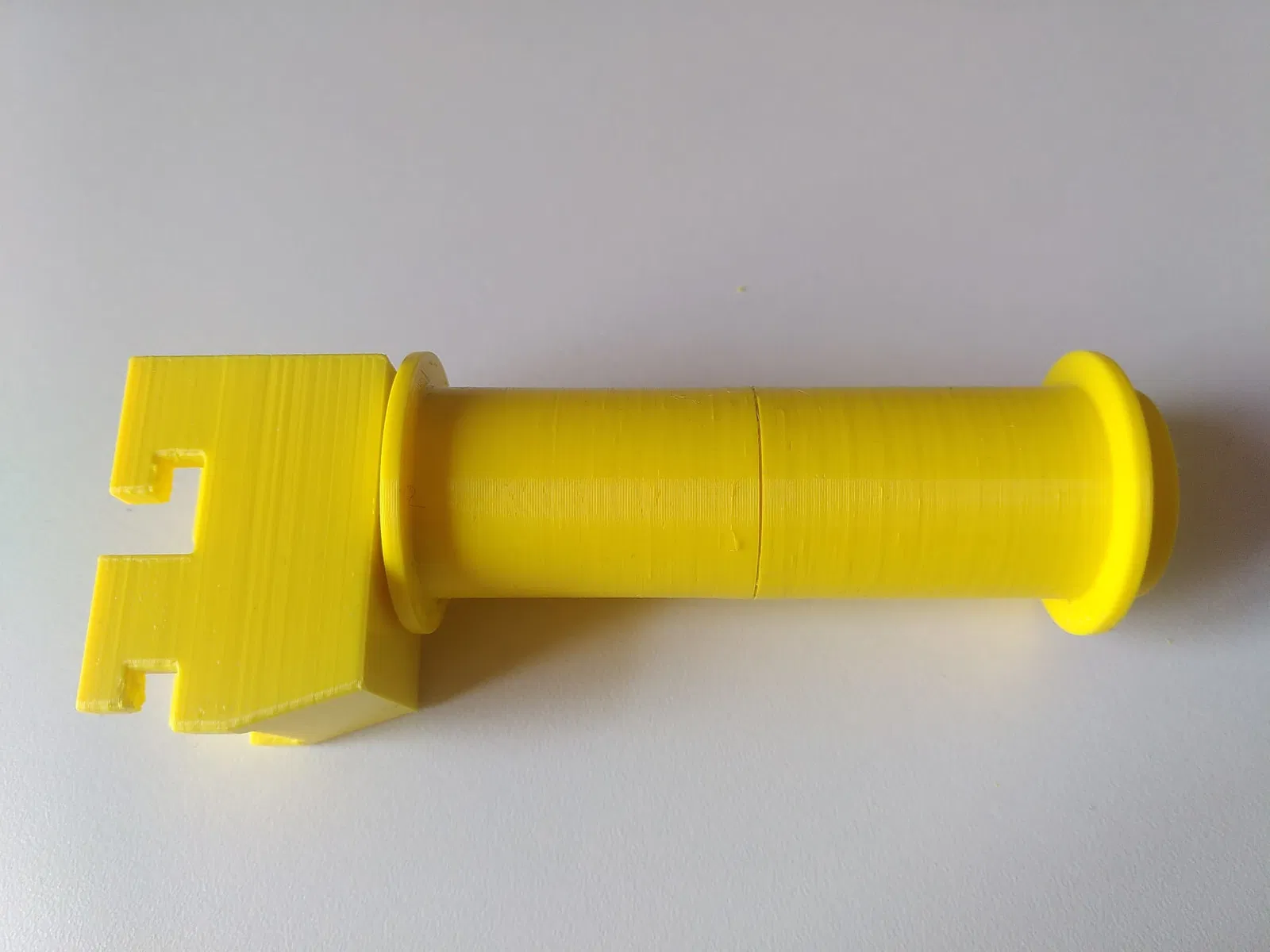

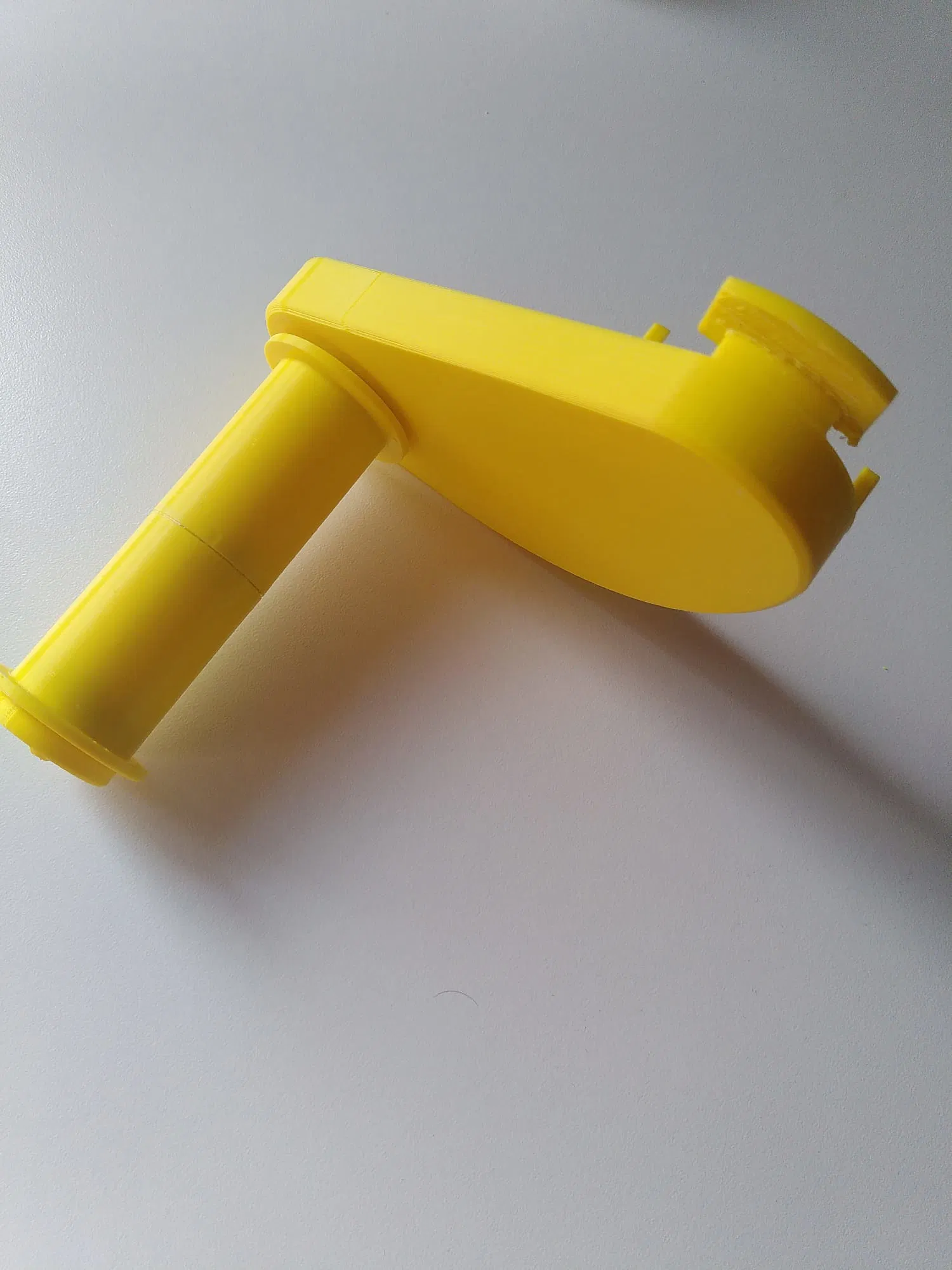

Dự án này là một giá đỡ cuộn nhựa in 3D đa năng, được thiết kế để giúp việc cấp nhựa trở nên mượt mà hơn nhờ sử dụng ba vòng bi. Hệ thống bao gồm một trục lăn đa năng và các bộ phận gá lắp dành riêng cho từng loại máy in. Trục lăn sử dụng ren hình thang TR12x3, giúp anh em dễ dàng thiết kế thêm các loại gá lắp cho các dòng máy in khác. Các bộ gá đi kèm được thiết kế cho:

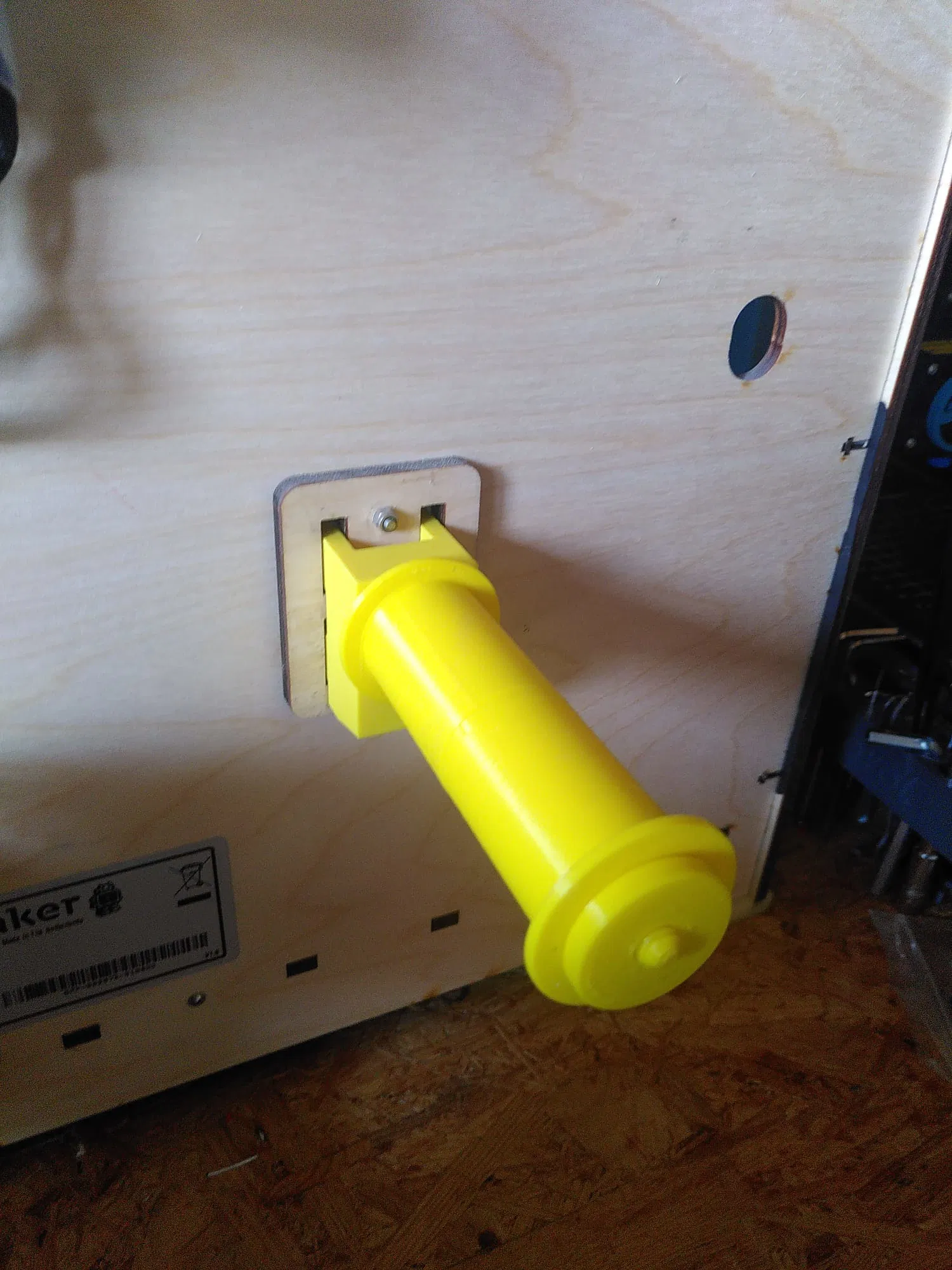

• Ultimaker Original+

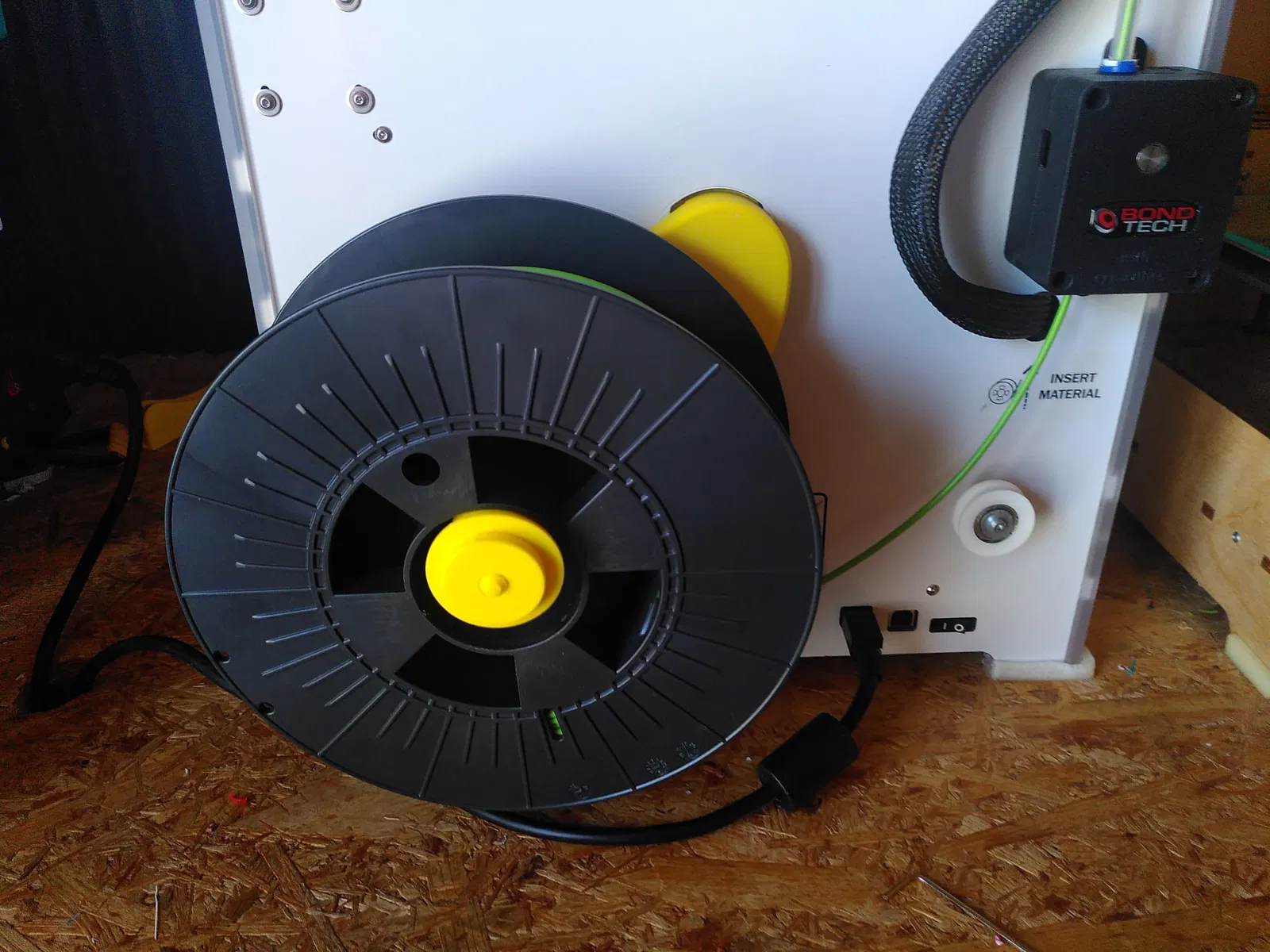

• Ultimaker 2+

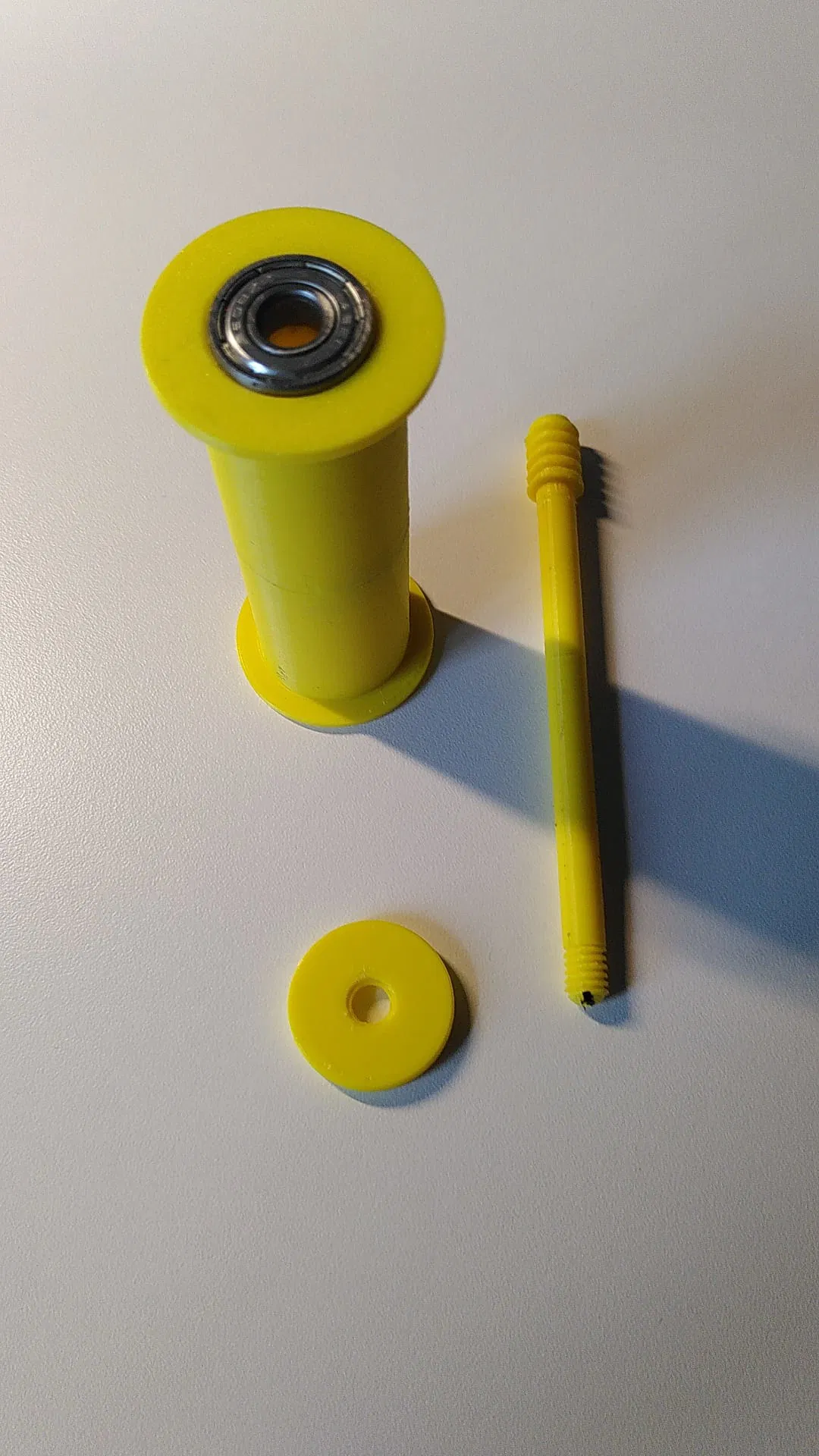

Vì trục lăn mang tính chất đa năng, mọi người có thể dễ dàng thiết kế thêm các bộ gá mới và chia sẻ dưới dạng remix. Cuộn nhựa sẽ xoay trên ba vòng bi tiêu chuẩn, giúp giảm đáng kể ma sát và tăng độ tin cậy khi in. Giá đỡ này hoạt động tốt với:

• Cuộn nhựa 1kg tiêu chuẩn

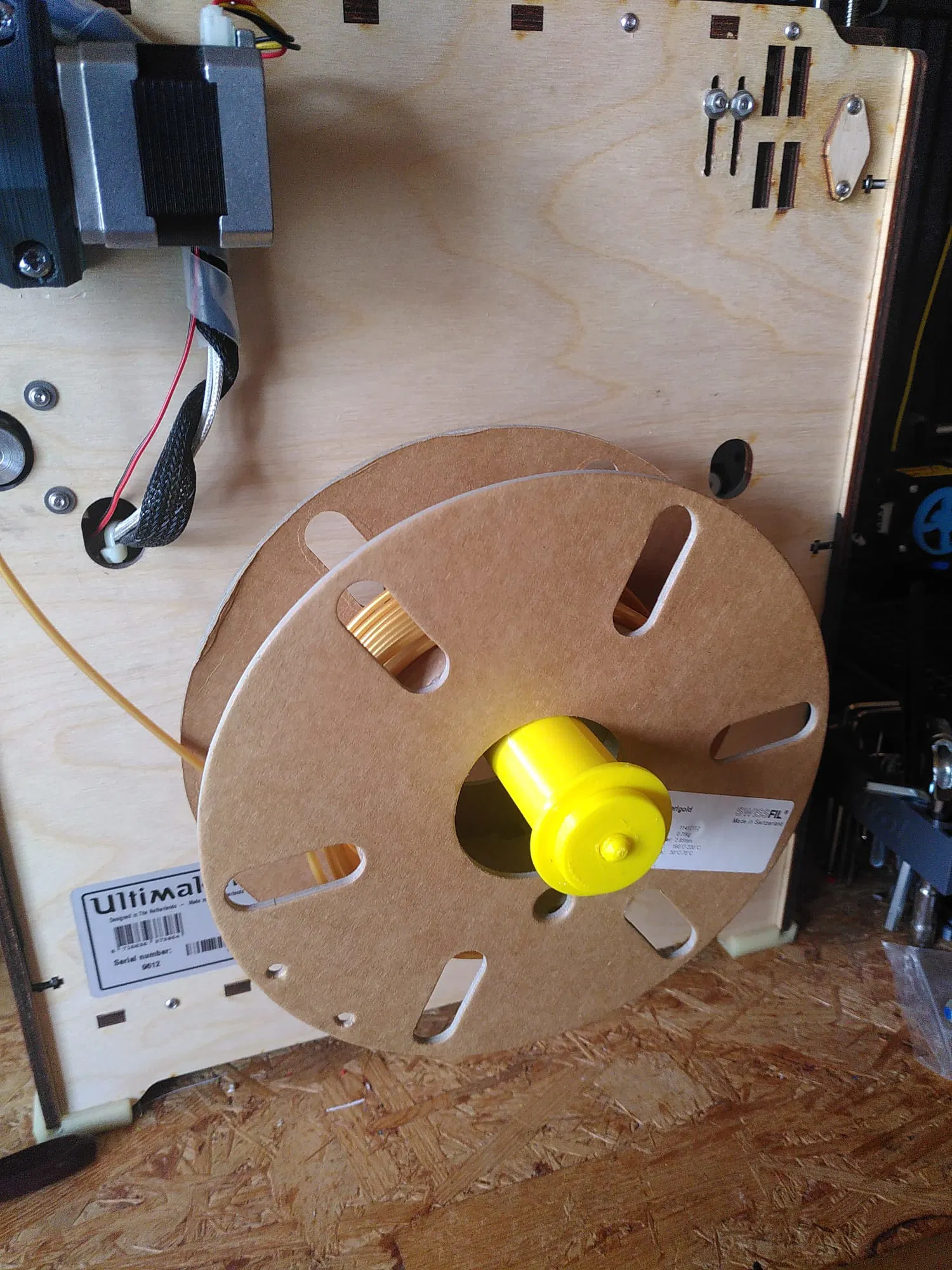

• Cuộn nhựa bằng giấy các-tông
• Cuộn nhựa bằng nhựa

Chi tiết thiết kế

• Ren: Ren hình thang TR12x3
• Hỗ trợ vòng bi: 3 vòng bi
• Thiết kế mô-đun: Trục đa năng + bộ gá theo máy in
• Dễ dàng tùy biến (remix) cho các máy in khác

Ren TR12x3 cho kết quả in rất ổn định, tạo liên kết chắc chắn giữa trục và bộ gá.

Danh sách vật tư (BOM)

Linh kiện cần thiết:

• 3× vòng bi (608ZZ hoặc tương đương)

Thiết lập in

Thông số khuyến nghị:

• Độ cao lớp in: 0.2 mm
• Infill: 20–30 %
• Perimeters (vách): 3
• Support: Thường không cần, tùy thuộc vào thiết kế bộ gá
• Vật liệu: PLA hoặc PETG

Dễ dàng remix

Vì trục sử dụng ren TR12x3 nên các bạn có thể dễ dàng tạo thêm gá lắp cho các máy in khác. Nếu bạn thiết kế gá cho dòng máy khác, đừng ngại chia sẻ dưới dạng bản remix nhé. Nếu đã in xong, mình rất mong được nhìn thấy thành quả của các bạn! Nếu thấy mẫu này hữu ích, hãy cân nhắc tặng một lượt like ❤ và tải về nhé.
