Case Mini-ITX In 3D — Thiết kế dành riêng cho Framework Desktop
Mẫu case Mini-ITX in 3D tối ưu cho Framework Desktop với thiết kế vách lưng gợn sóng, nắp đậy nam châm tiện lợi và khả năng thoát nhiệt vượt trội. Dễ dàng lắp ráp, không cần support, tối ưu cho máy in 250x210mm.
Mô tả
Lưu ý: Tôi chưa in phần đế với thiết kế mặt lưng gợn sóng mới, nên có thể sẽ phát sinh một vài vấn đề nhỏ, nhưng tôi hy vọng là mọi thứ sẽ ổn.

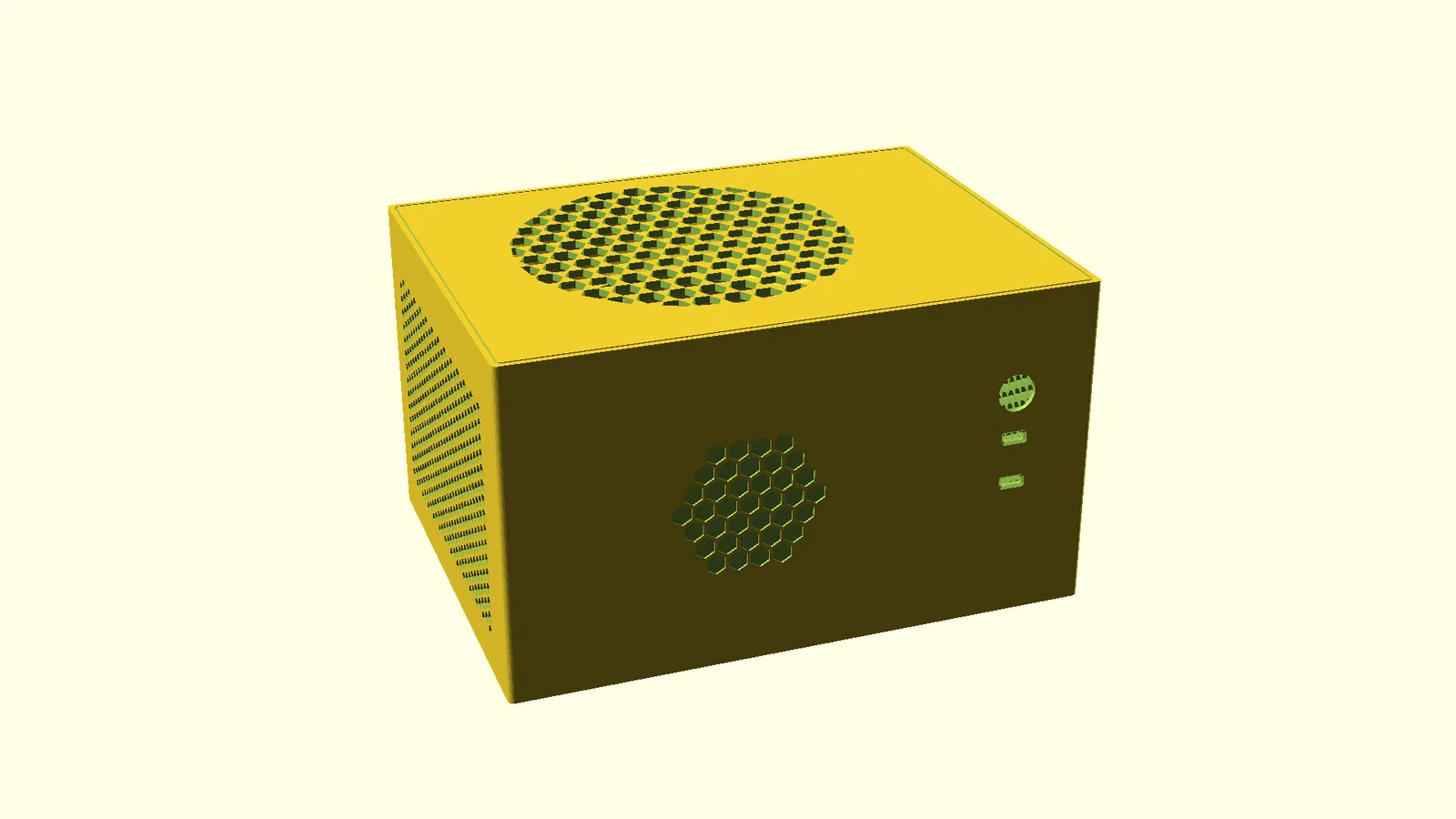

Case Mini-ITX In 3D — Thiết kế dành riêng cho Framework Desktop
Đây là mẫu case Mini-ITX in 3D hoàn chỉnh, được thiết kế để sử dụng với bo mạch Framework Desktop. Bạn có thể in bằng nhựa PETG trên bàn in tiêu chuẩn 250×210mm. Chỉ cần dùng support cho các lỗ khoét ở vách sau trên khay đáy.
Khả năng tương thích linh kiện
| Thành phần | Mẫu | Ghi chú |
|---|---|---|
| Bo mạch chủ | AMD Ryzen AI Max (Framework Desktop) | Mini-ITX 170×170mm, xoay 90° |
| Nguồn (PSU) | Corsair SF750 SFX | Đặt thẳng đứng (63.7×100×125mm) |
| Tản nhiệt CPU | Tản stock + quạt Noctua NF-A12x25G2 | Quạt 120mm, có ống dẫn gió từ nắp trên |
| Đầu chuyển USB-C (x2) | NFHK Type-E to USB-C panel mount | Lắp khít vào hốc mặt trước từ bên trong |
| Nút nguồn | Công tắc 16mm anti-vandal (LED 12V) | Lắp vào lỗ 16mm trên mặt trước |
| Nam châm | Nam châm vĩnh cửu 3×2mm (x26) | 12 cặp cho nắp + 2 cho nắp M.2, dán sau khi in |
| Ốc đôn (Standoff) | M3 brass hex, 6.5mm | Cần 4 cái, bắt trực tiếp vào trụ in sẵn |
| Máy in | Prusa MK4S (hoặc tương đương) | Bàn in 250×210mm, khuyến khích dùng PETG |
Những gì bạn cần in
Case này bao gồm 4 phần và không cần support khi in:

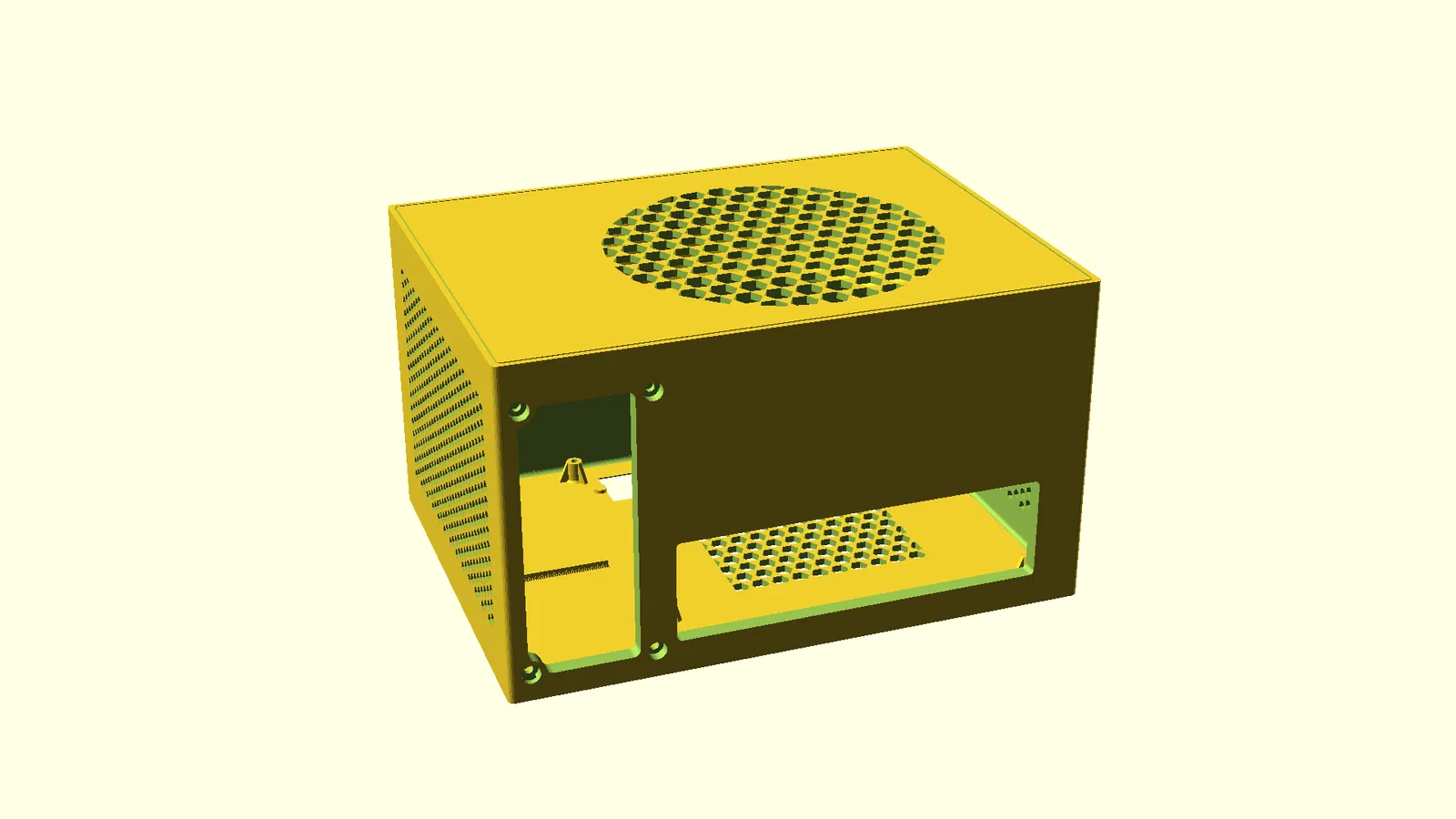

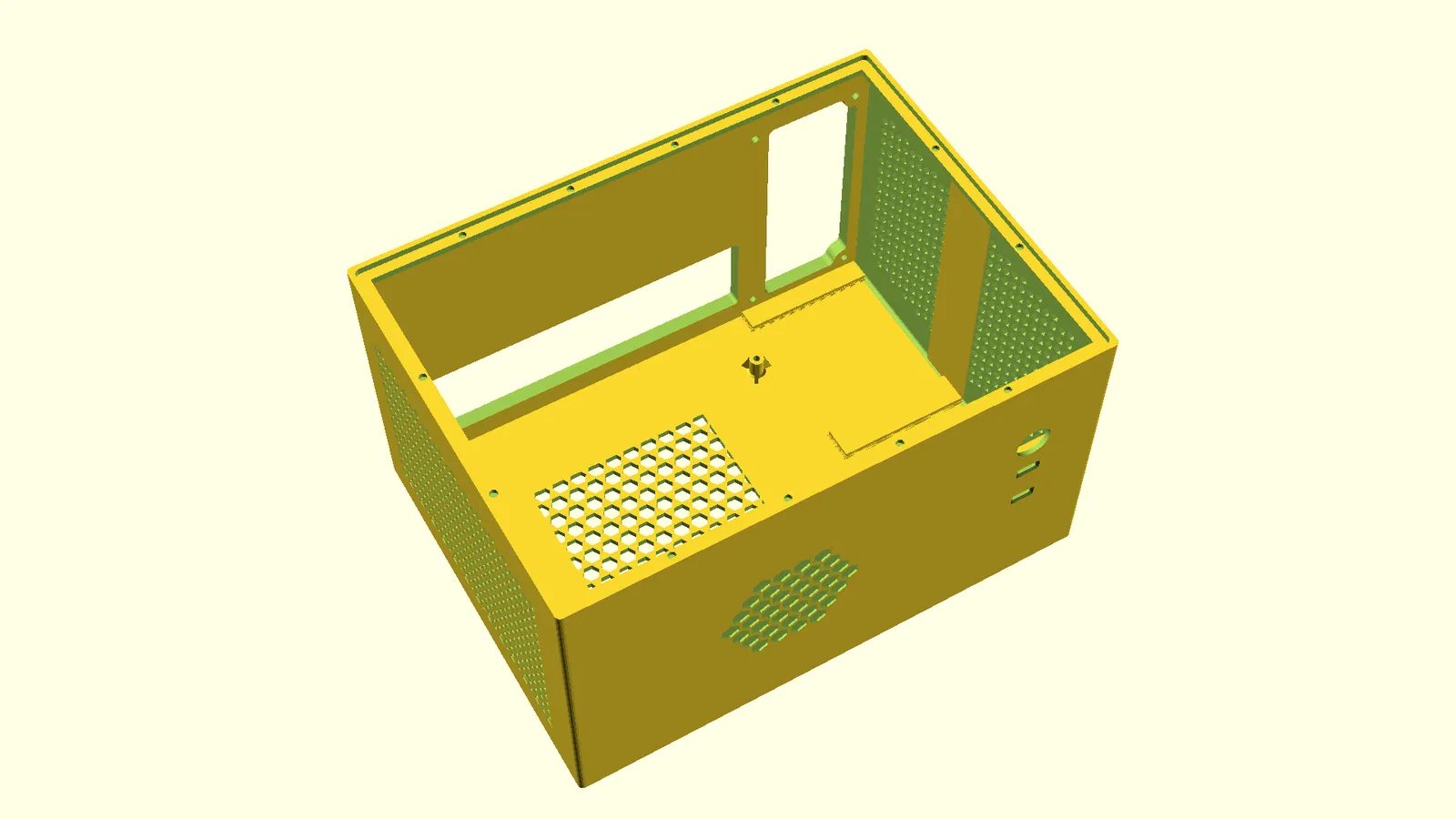

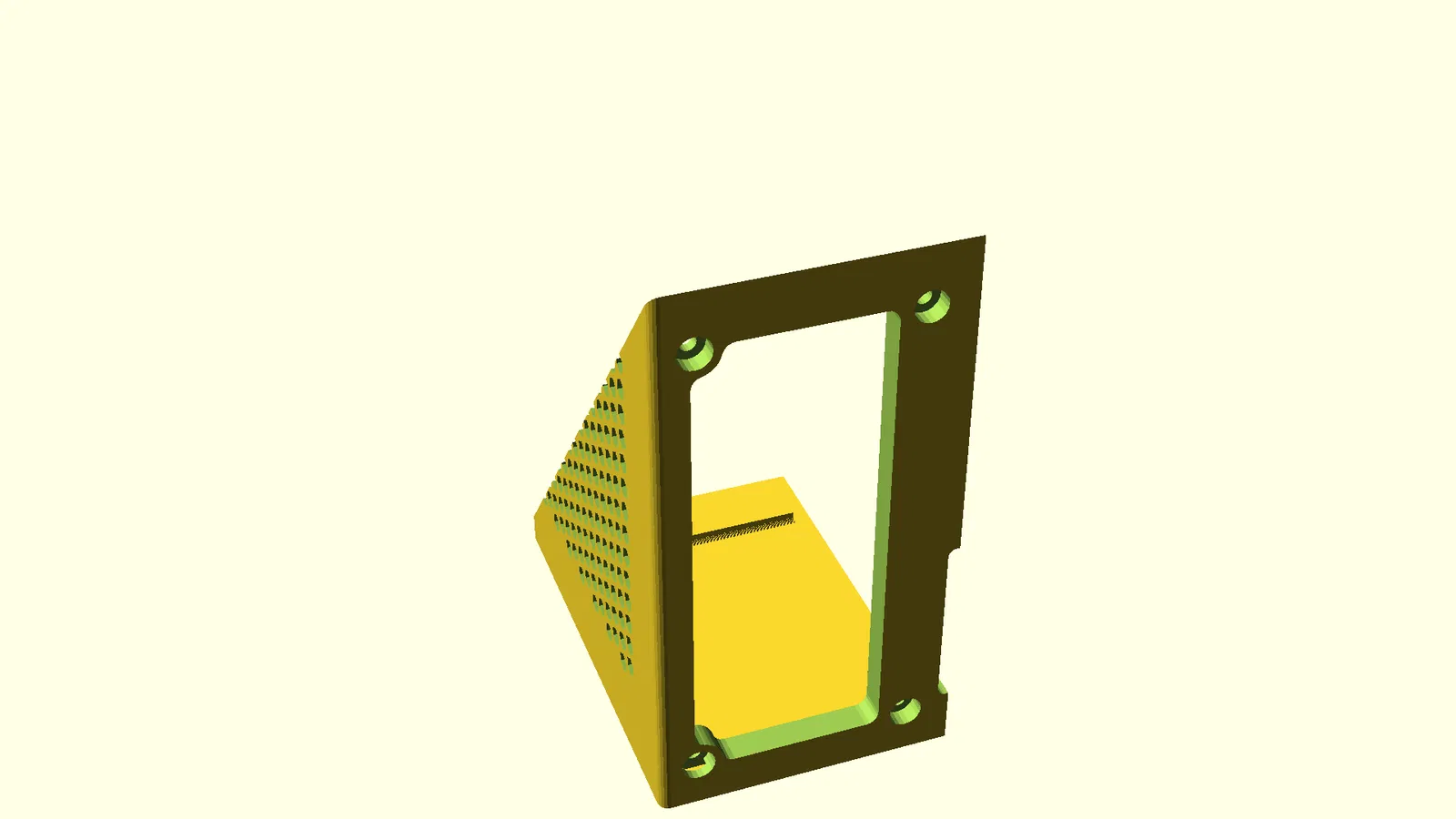

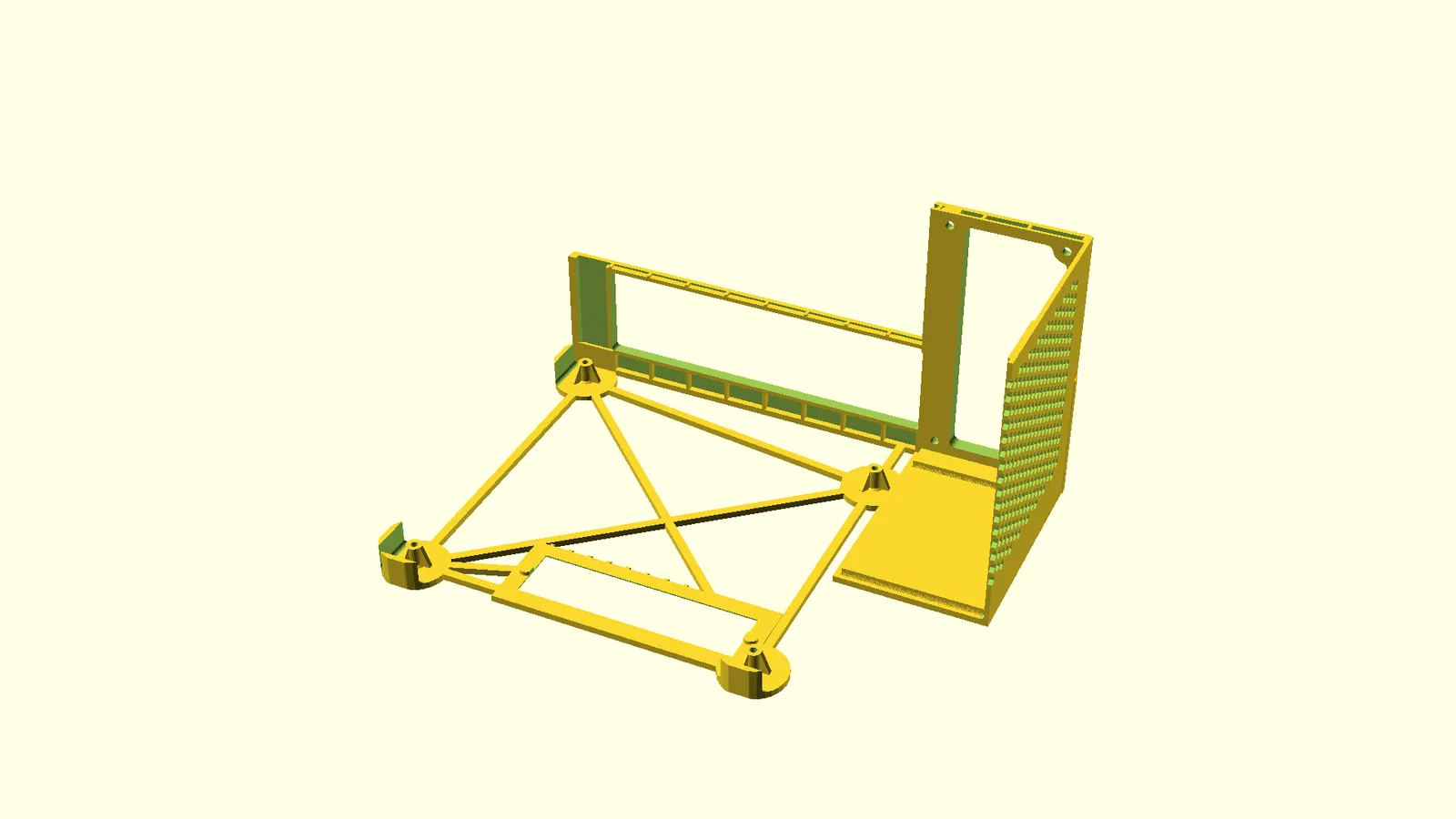

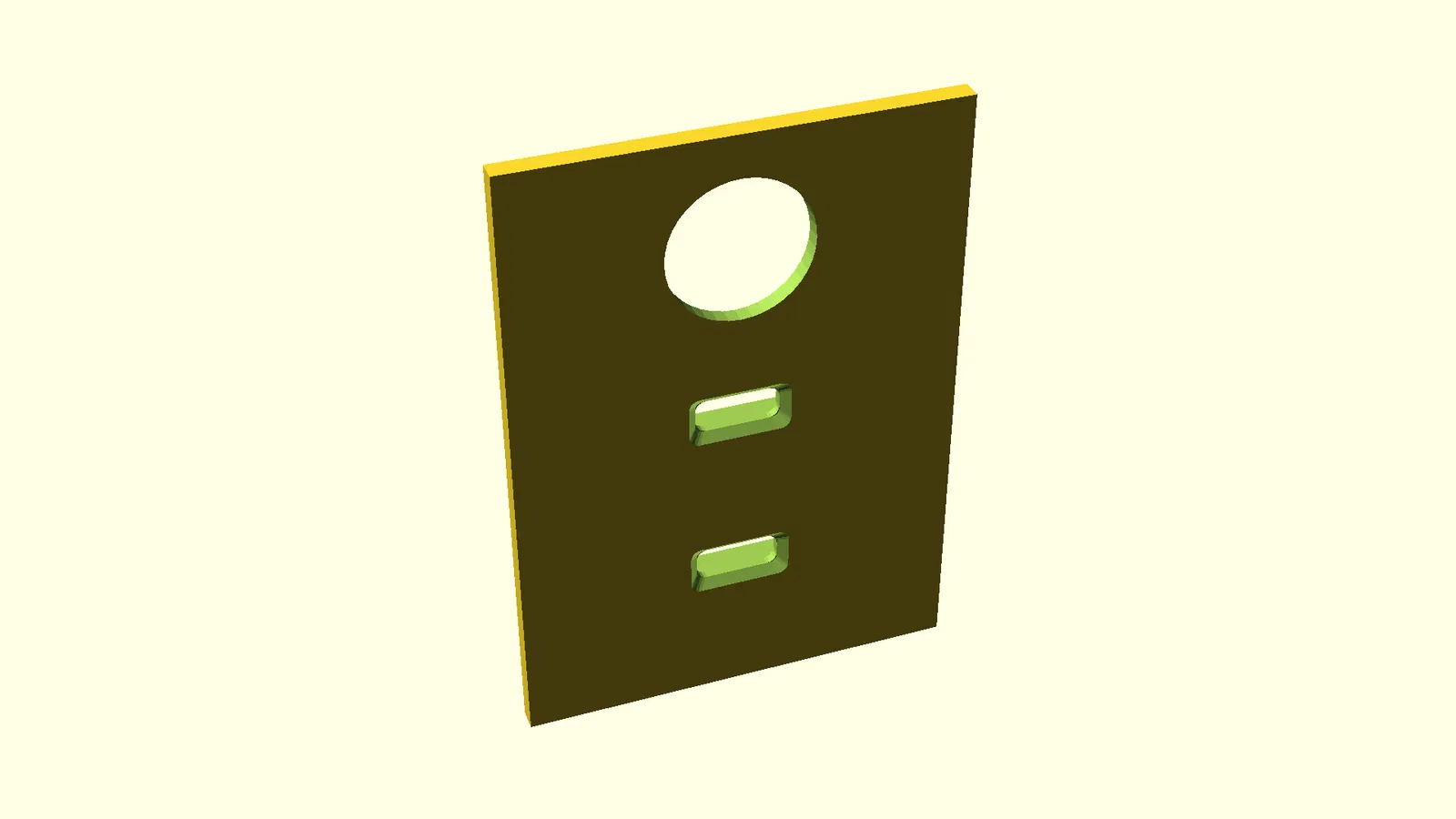

- Khay đáy (Bottom tray) — Bao gồm vách, tấm nền, trụ ốc, ray gắn nguồn, hốc gắn USB-C, lỗ I/O và thoát khí nguồn, vách sau dạng sandwich.

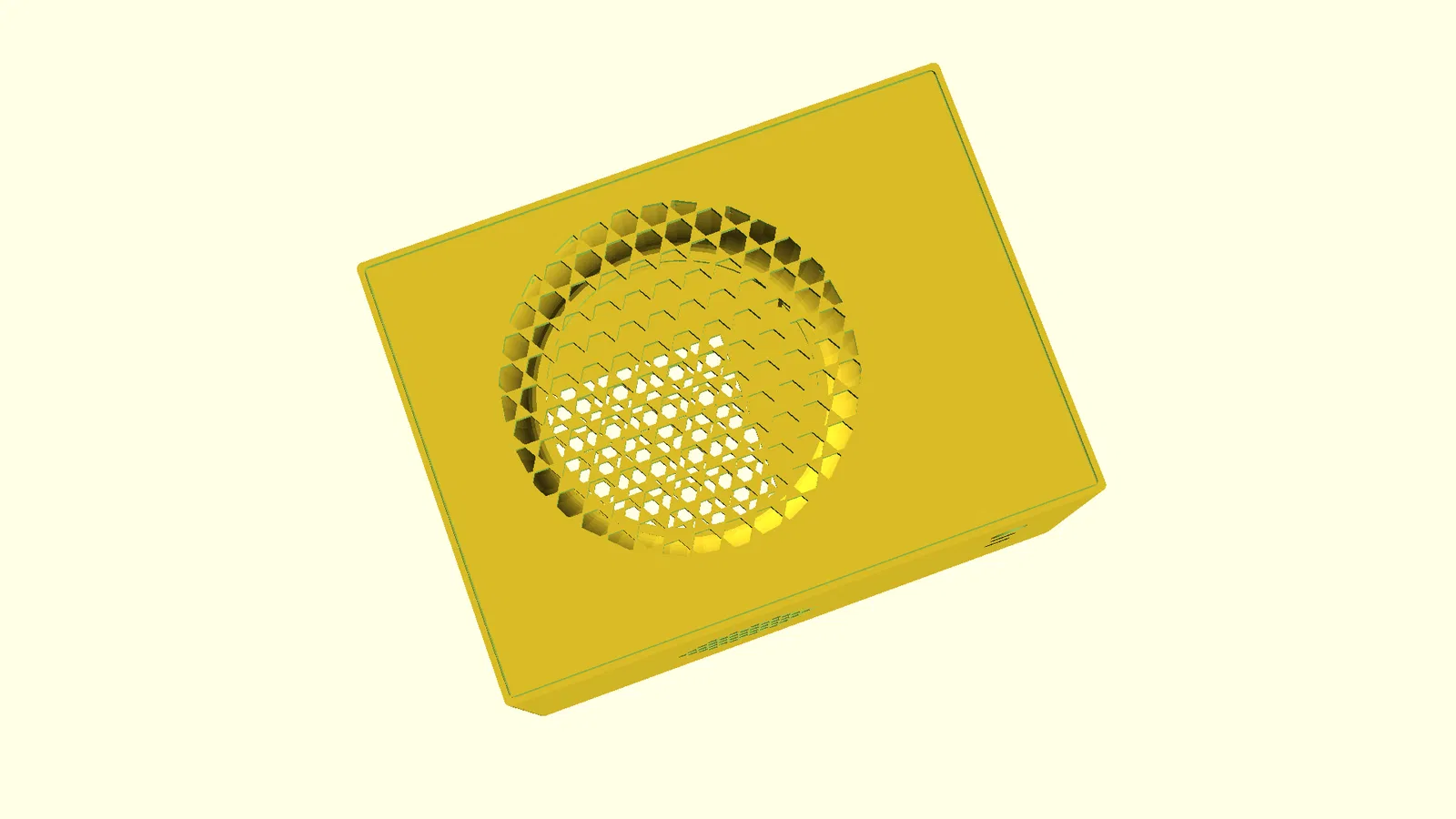

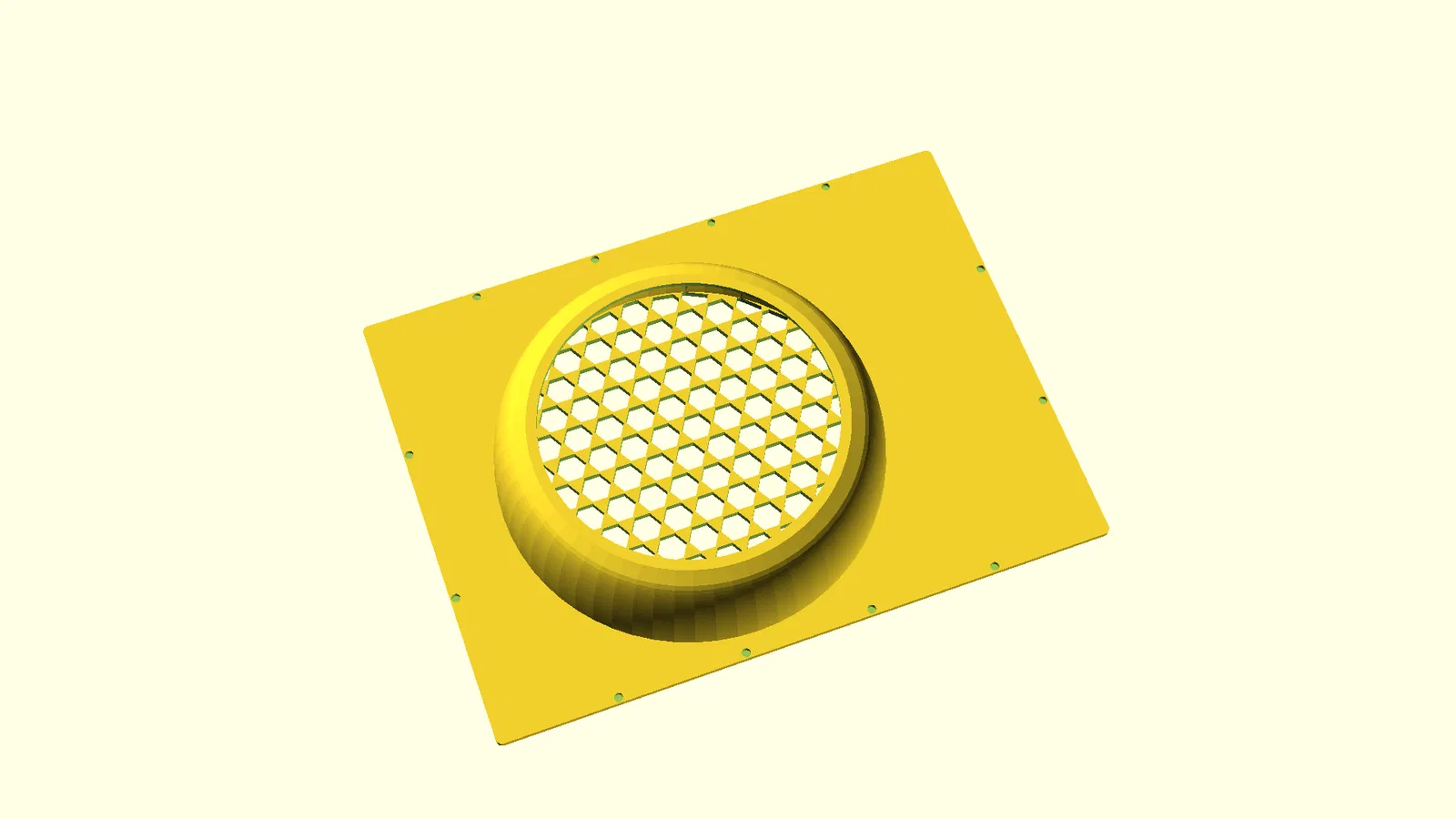

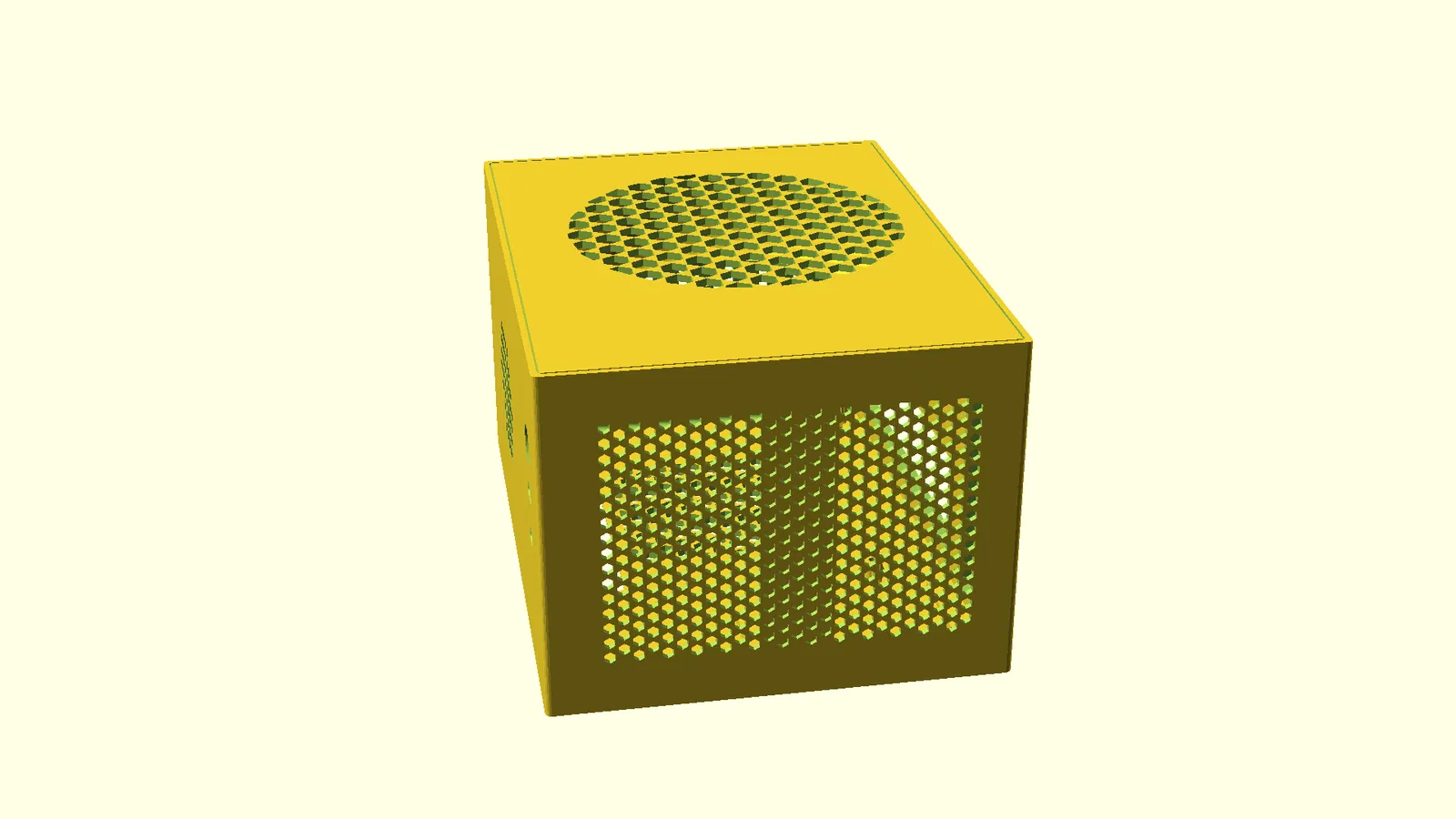

- Nắp trên (Top lid) — Tấm đậy với ống dẫn gió hình chuông, lưới tản nhiệt tổ ong, cố định bằng 12 cặp nam châm.

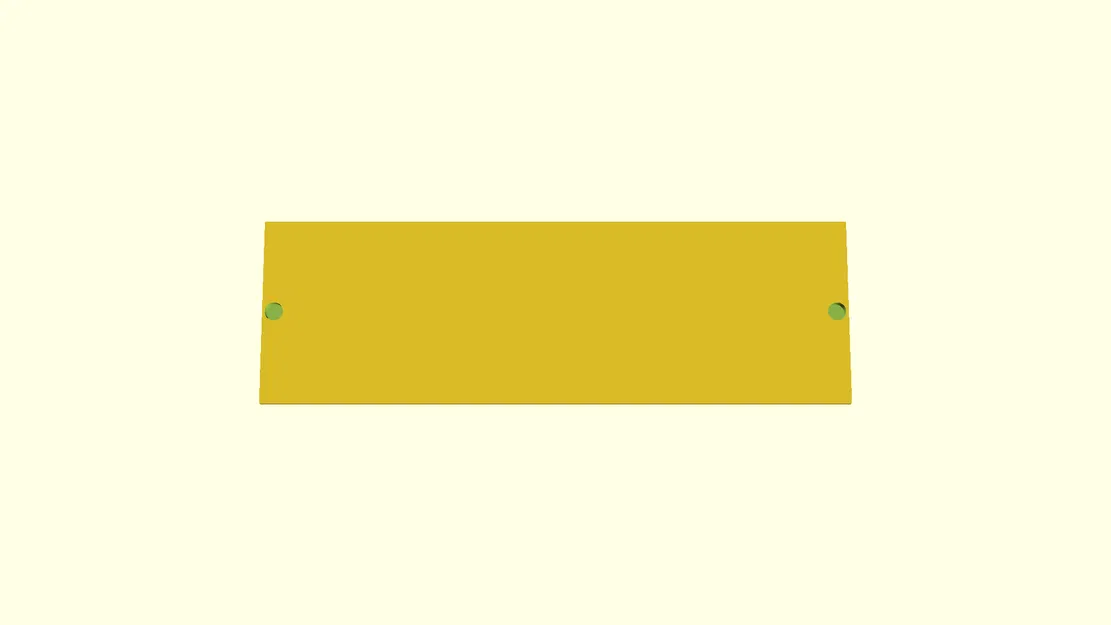

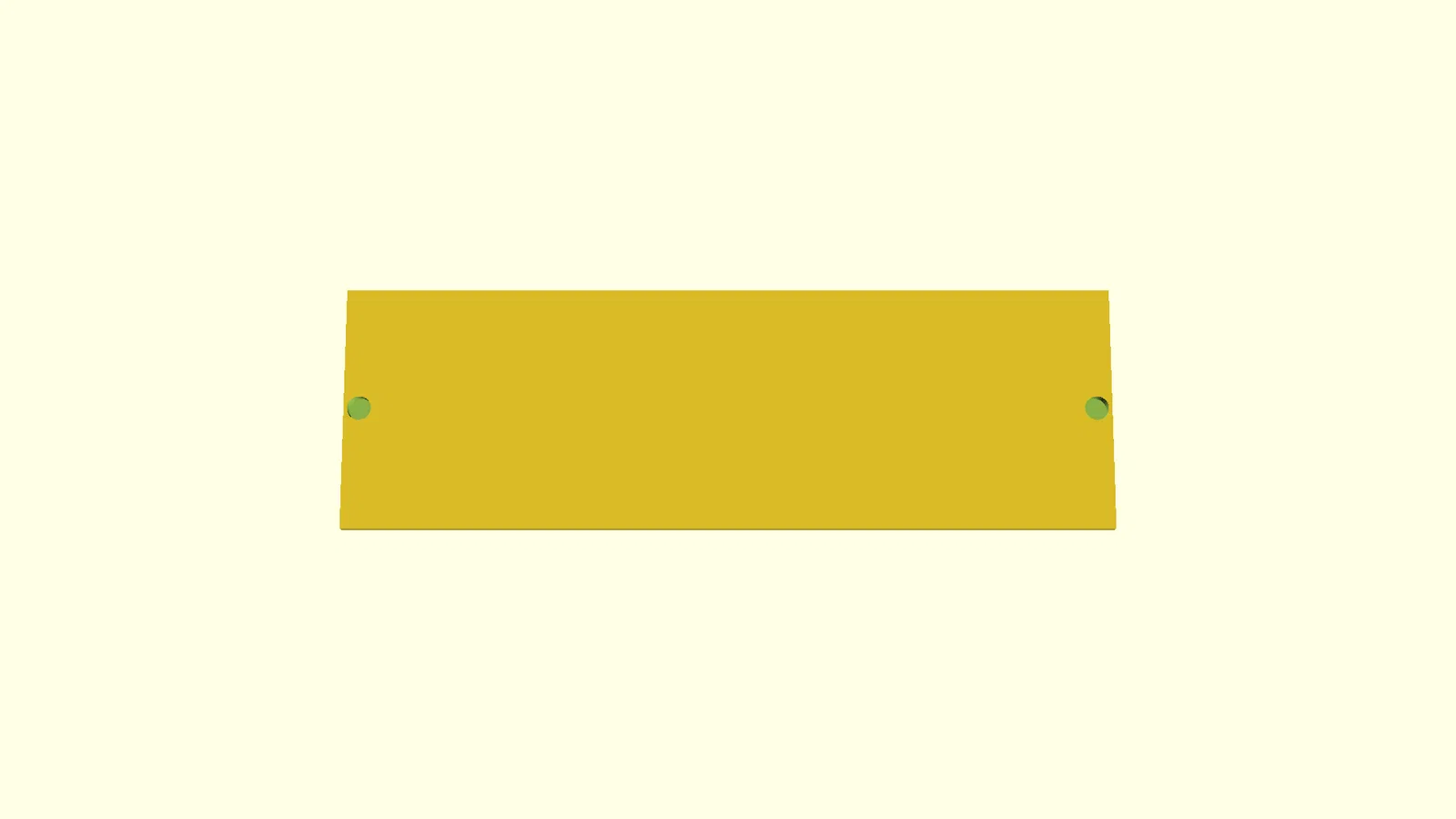

- Nắp M.2 (M.2 cover) — Nắp truy cập nhanh vào khe NVMe SSD ở mặt dưới.

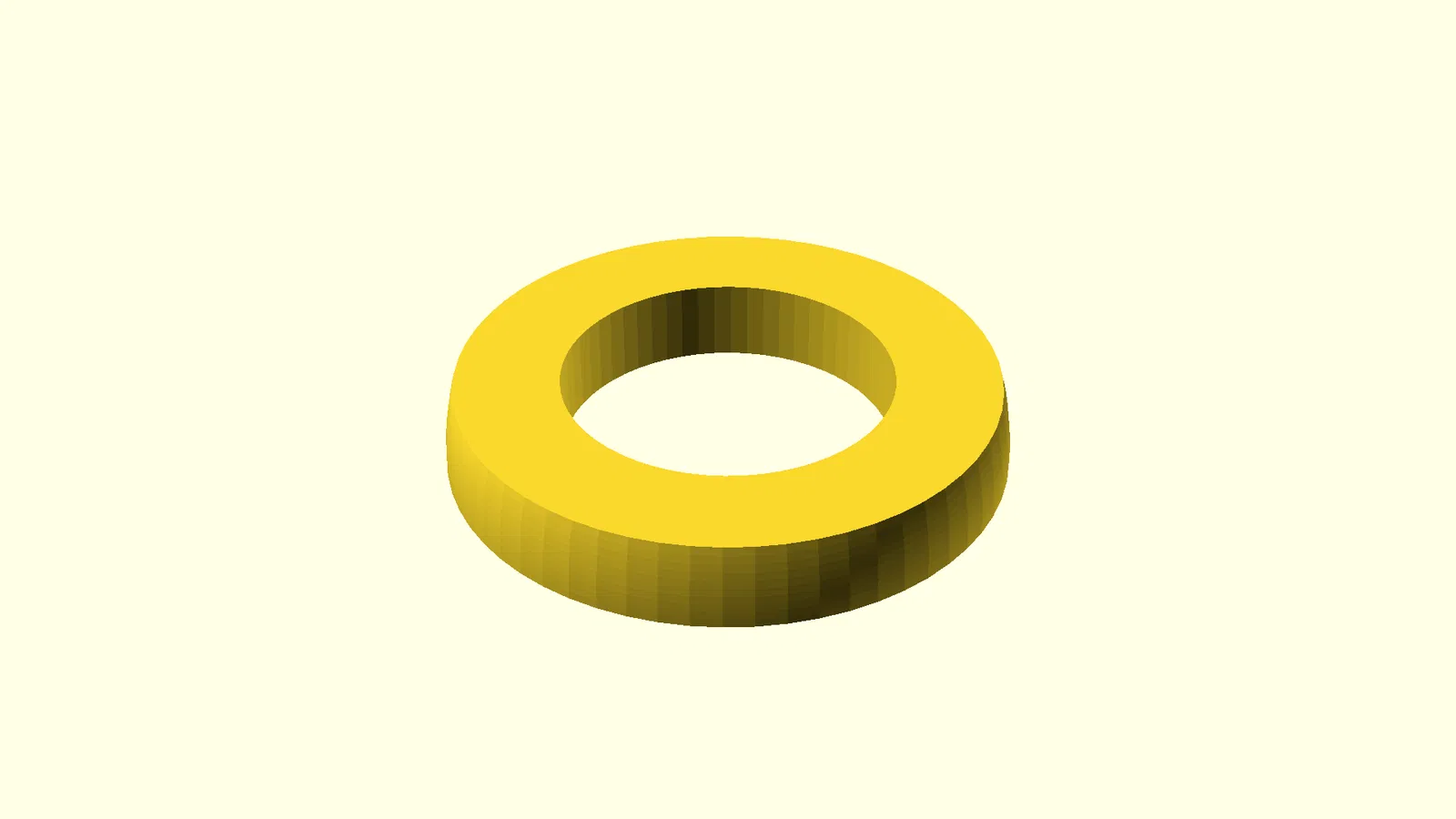

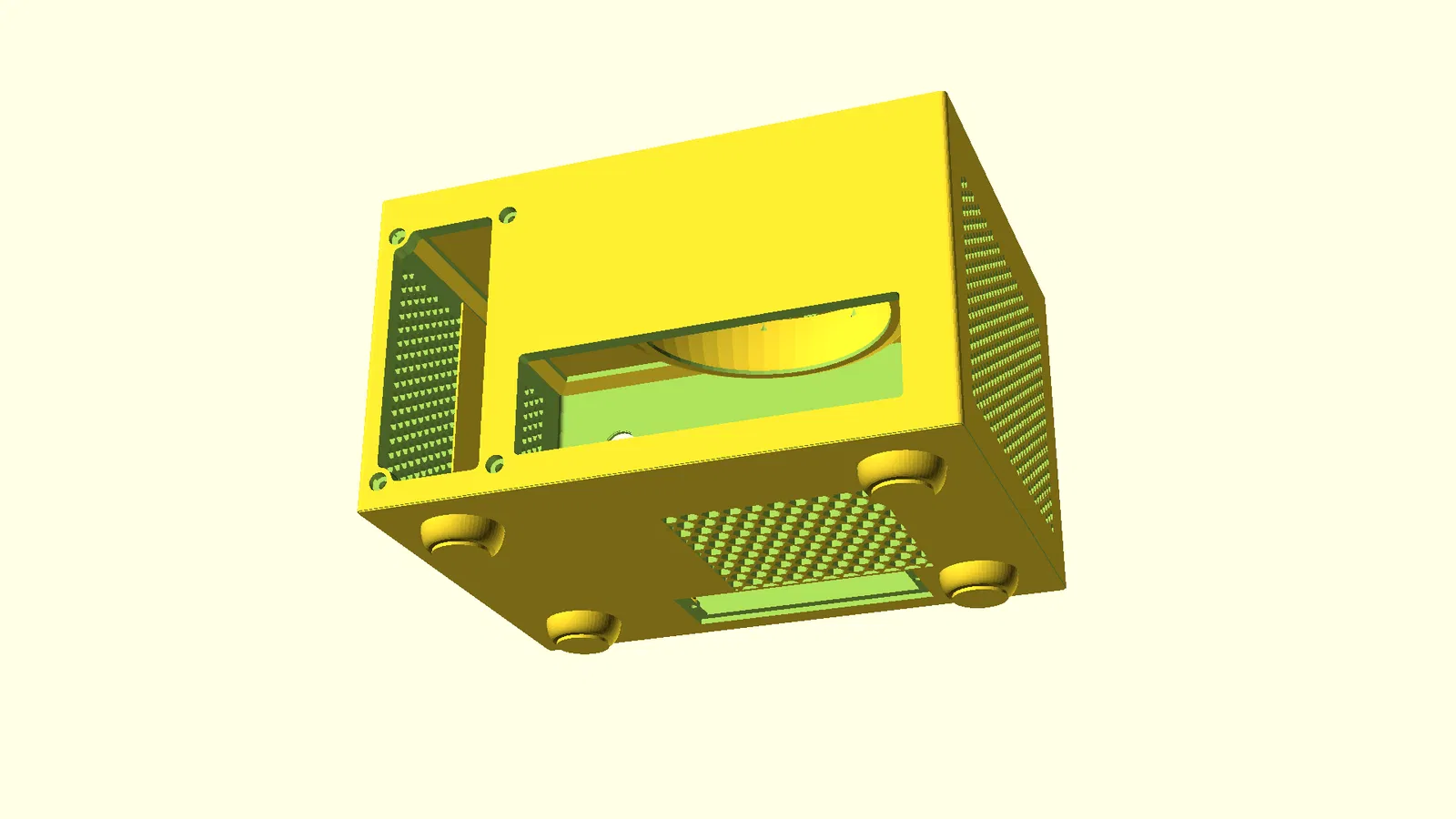

- Chân đế (Feet) (x4) — Chân rỗng hình chuông, dán vào hốc ở đáy.
Tính năng nổi bật
- Vách sau gợn sóng — Cấu trúc sandwich giúp loại bỏ hiện tượng cong vênh do nhiệt của PETG.

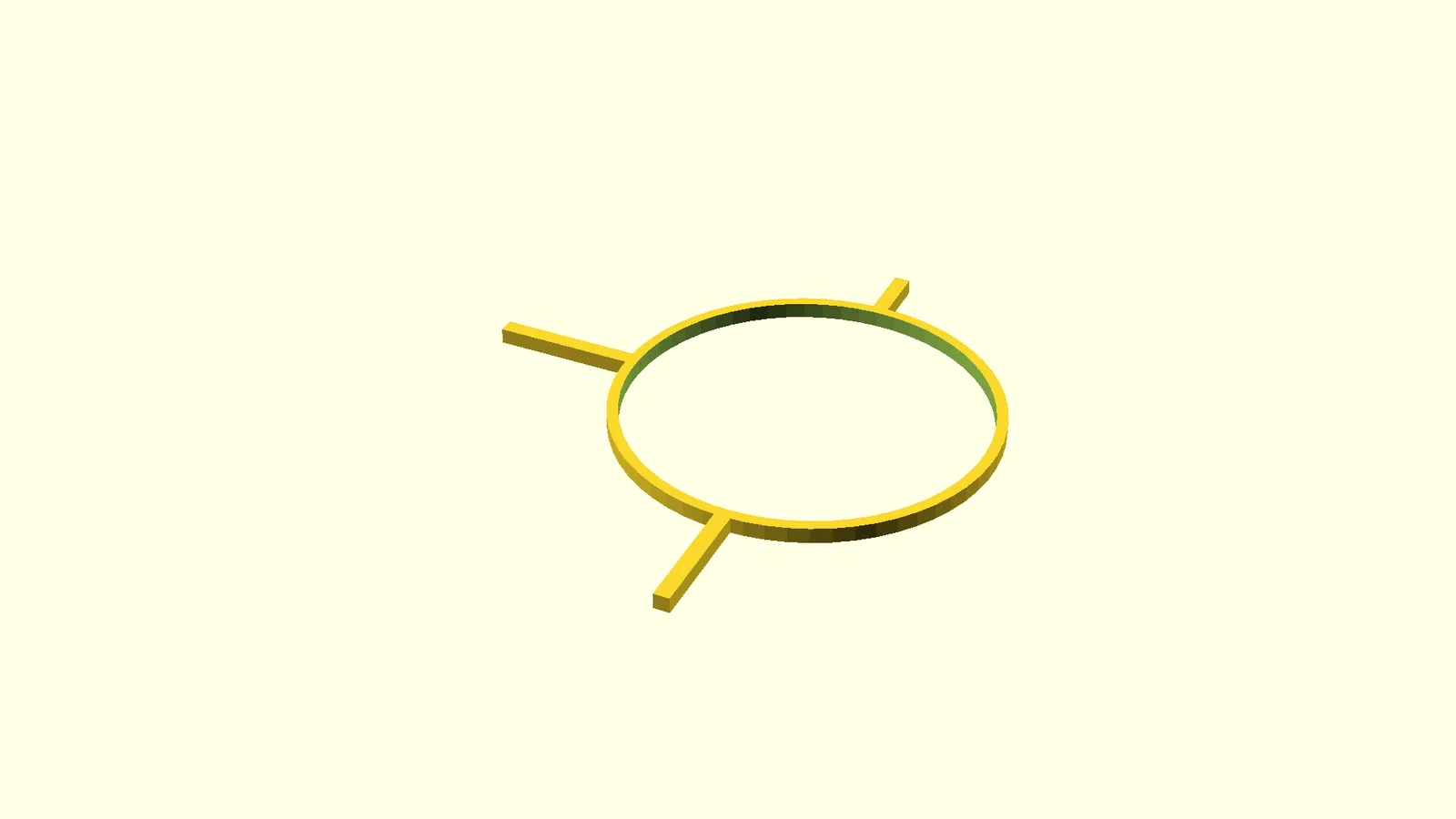

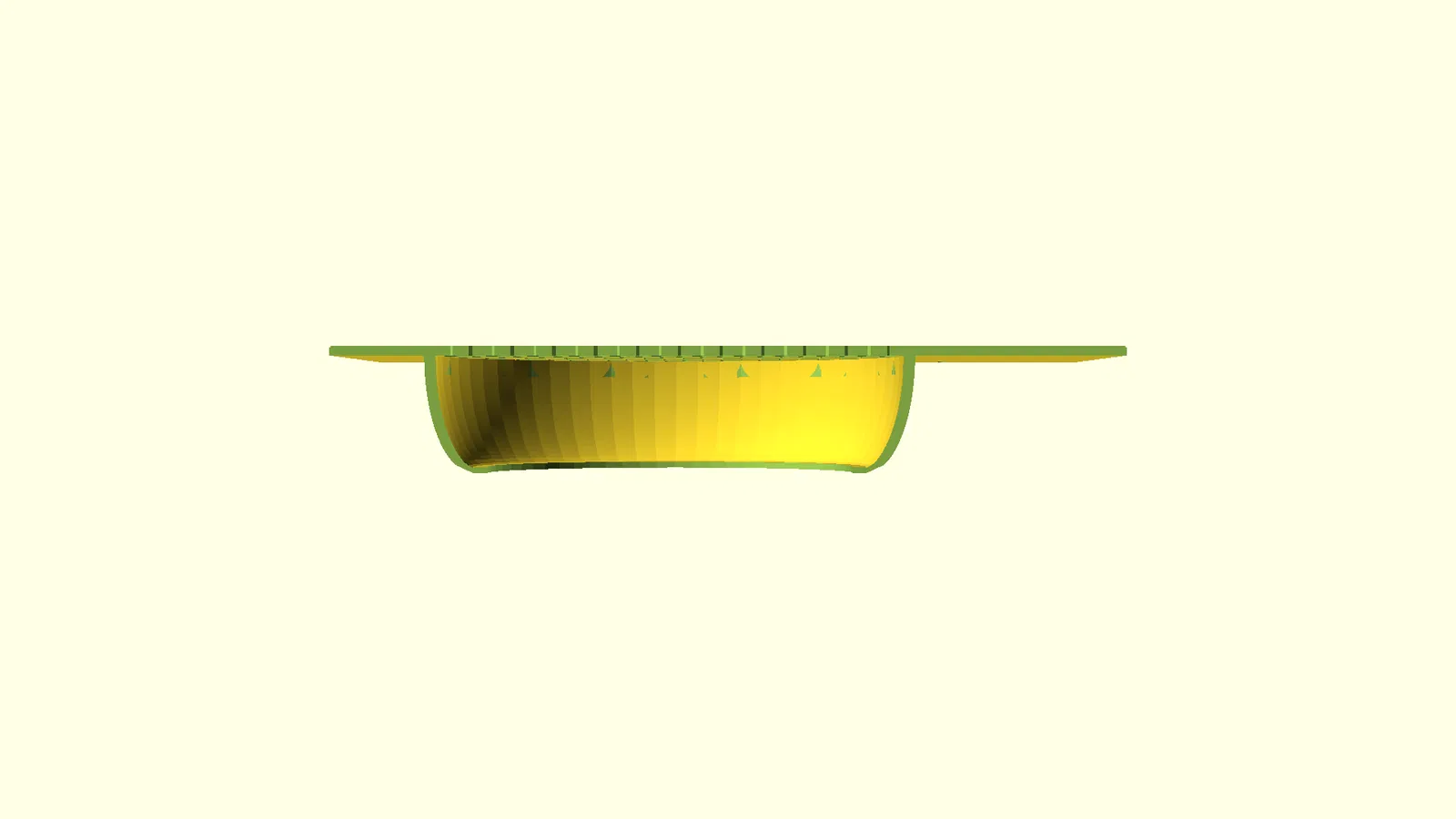

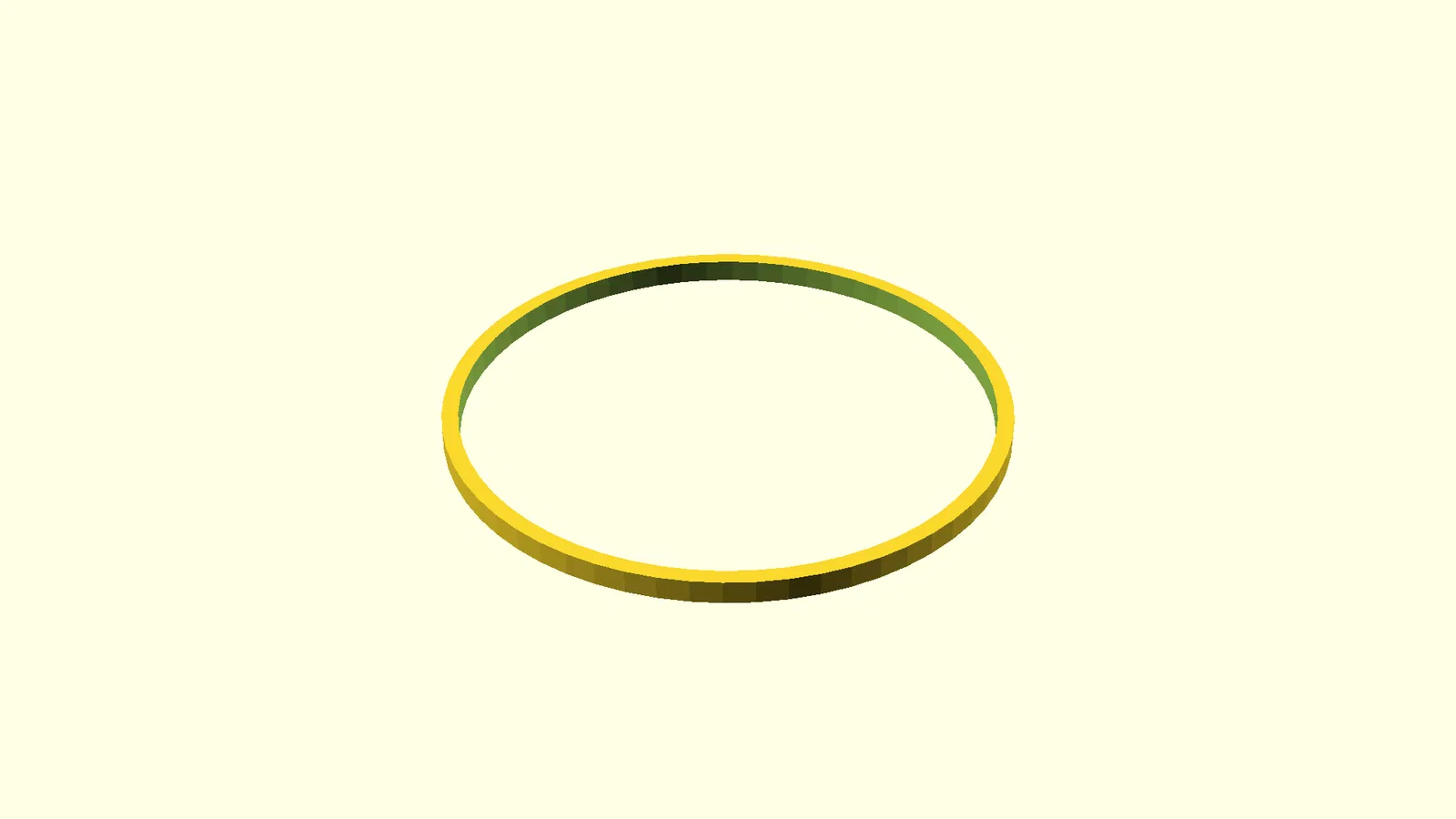

- Ống dẫn gió hình chuông — Dẫn gió từ lưới tản nhiệt nắp trên xuống quạt CPU, được bịt kín bằng đất sét để chống rung.
- Nắp đậy nam châm — Sử dụng 12 cặp nam châm 3×2mm, đóng mở dễ dàng không cần ốc vít.
- Thiết kế tiện dụng — Dễ dàng tháo lắp SSD và thay thế linh kiện mà không cần dụng cụ.
Hướng dẫn render
Mở file 00_START_HERE.scad trong OpenSCAD. Các lệnh render qua dòng lệnh:
openscad -D 'render_mode="bottom"' -o bottom_tray.stl 00_START_HERE.scad
Lưu ý khi in
- Chất liệu: Khuyến khích PETG để chịu nhiệt và ít co ngót.
- Chiều cao lớp: 0.2mm.
- Support: Chỉ cần cho phần khay đáy ở các vị trí lỗ khoét vách sau.
- Brim: Nên dùng cho khay đáy vì nó gần như chiếm hết diện tích bàn in 250mm.
Sau khi in
- Vặn ốc đôn M3 vào 4 trụ in sẵn.
- Dán nam châm 3×2mm vào các hốc (chú ý cực từ trước khi dán).
- Dán 4 chân đế vào đáy.
- Lắp các đầu chuyển USB-C vào mặt trước từ bên trong.
- Dùng đất sét bịt kín khe hở giữa ống dẫn gió và quạt để đạt hiệu quả tối ưu.
Giấy phép
Sản phẩm này được cấp phép theo Creative Commons Attribution-NonCommercial-ShareAlike 4.0 (CC BY-NC-SA 4.0). Bạn được tự do chia sẻ và chỉnh sửa cho mục đích phi thương mại.
