Vỏ hộp 3D cho Heltec V4 tích hợp khoang chứa module GPS

Vỏ hộp bảo vệ cho Heltec V4 có tích hợp ngăn chứa GPS

Nếu bạn đang sử dụng board mạch Heltec V4 cho các dự án Meshtastic hoặc các ứng dụng radio, chắc hẳn bạn sẽ hiểu tầm quan trọng của việc có một chiếc vỏ hộp vừa vặn và an toàn. Mẫu vỏ hộp này là phiên bản cải tiến (remix) từ thiết kế của Muzi Works H1, được tinh chỉnh đặc biệt để hỗ trợ cho Heltec V4. Điểm nâng cấp đáng giá nhất ở đây chính là việc thiết kế thêm một khoang trống nhỏ ngay phần trên của vỏ hộp, giúp bạn có thể lắp đặt module GPS chính hãng của Heltec một cách gọn gàng mà không cần phải chế cháo hay cắt gọt thủ công.

Thiết kế này giải quyết được vấn đề nhức nhối khi lắp module GPS rời vào các loại vỏ hộp phổ thông vốn không có đủ không gian. Nhờ vào việc bổ sung khoang chứa này, toàn bộ module GPS được cố định chắc chắn, đảm bảo các dây nối không bị lỏng lẻo hay va đập khi di chuyển. Đây là giải pháp hoàn hảo cho những ai thích sự gọn gàng và muốn bảo vệ các thiết bị điện tử nhạy cảm trong quá trình sử dụng ngoài trời hoặc khi mang theo các hệ thống Meshtastic bên mình.

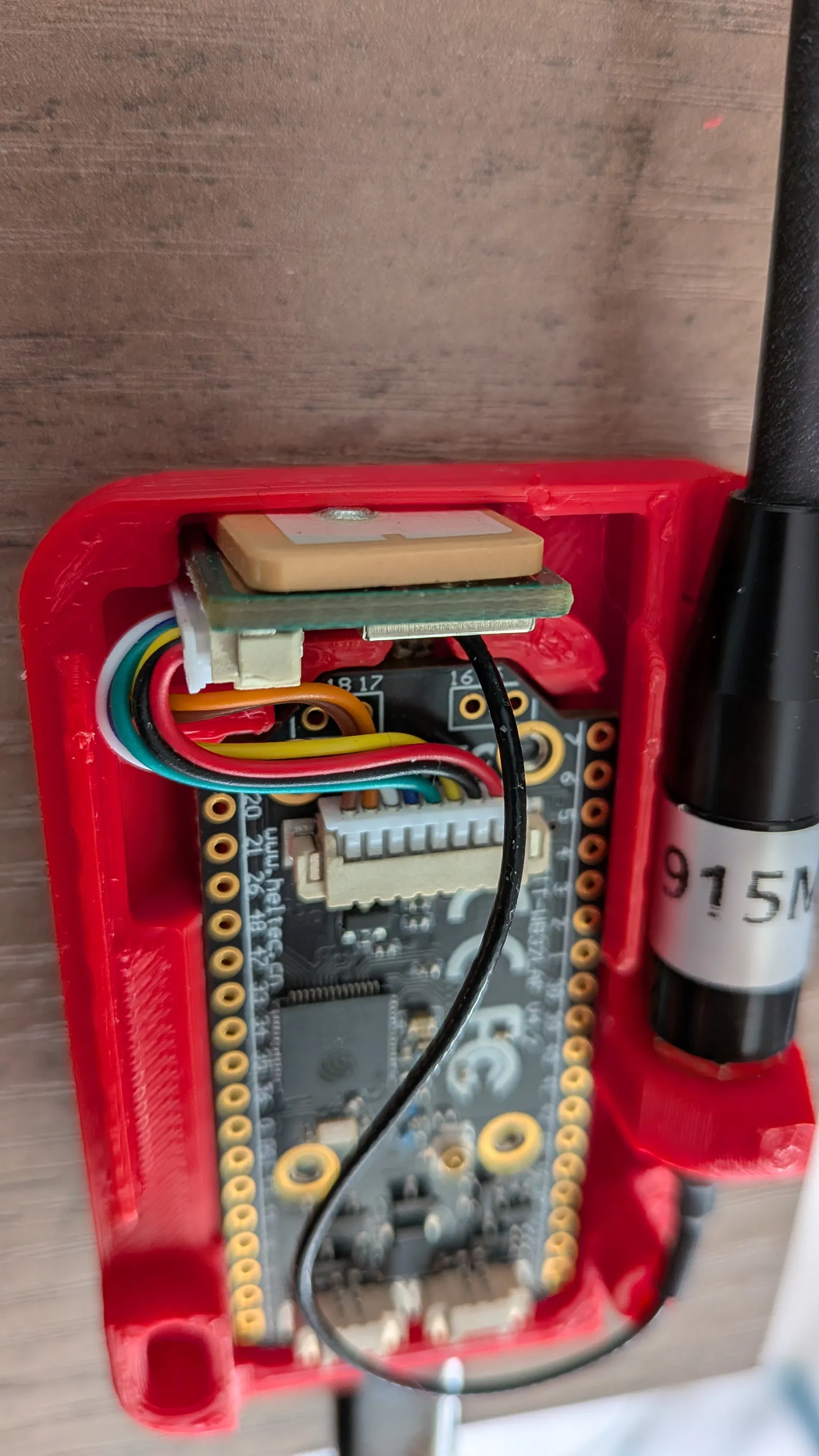

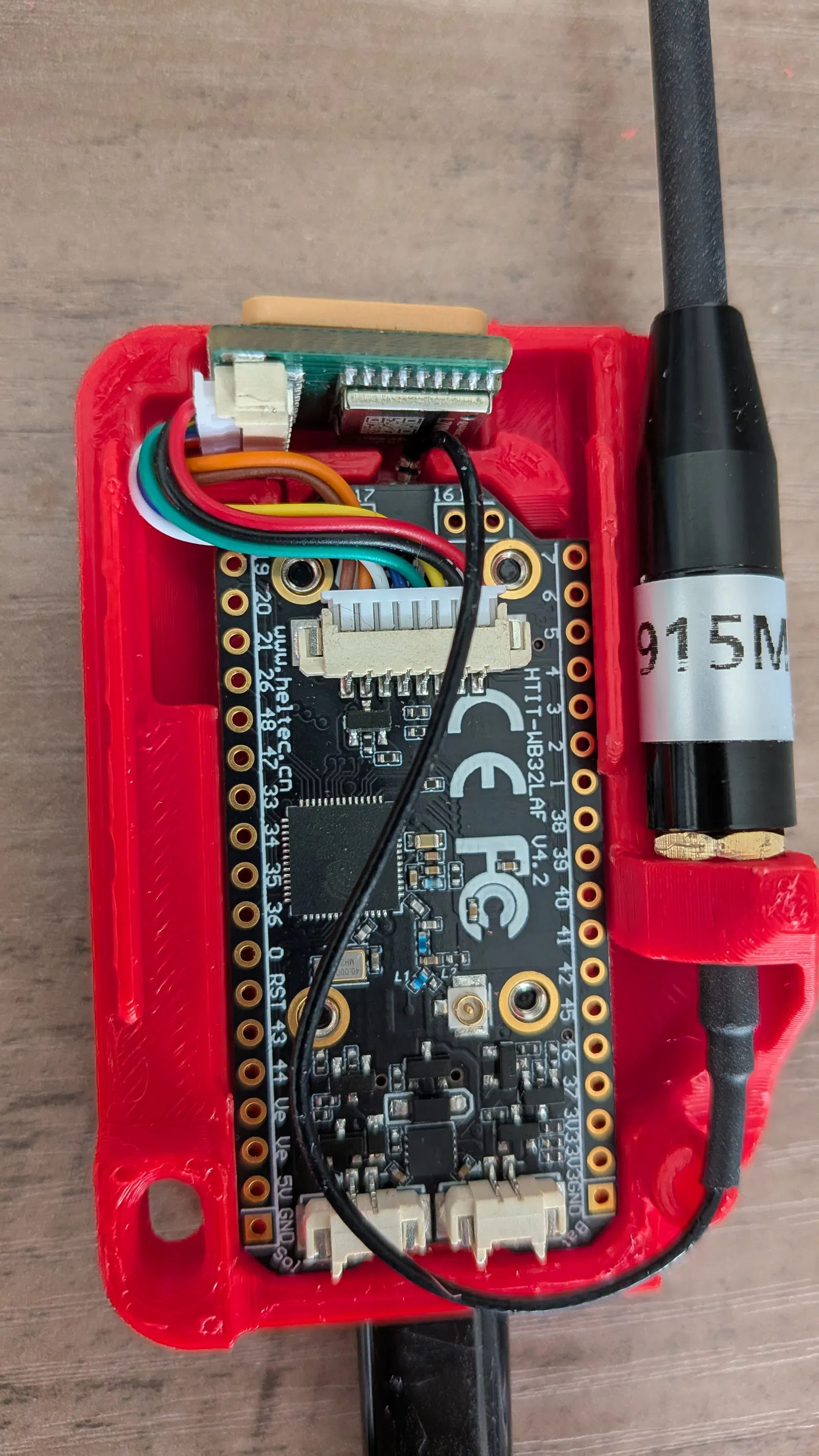

Việc lắp đặt thiết bị vào trong hộp rất đơn giản và trực quan. Bạn chỉ cần đặt board Heltec V4 vào đúng vị trí, sau đó kết nối module GPS và đặt nó vào khoang chứa đã được thiết kế sẵn ở phía trên. Phần vỏ được hoàn thiện với các vị trí chờ cho ăng-ten, giúp mọi thứ nằm gọn gàng trong một khối thống nhất.

Một số lưu ý quan trọng để có bản in đẹp và hiệu quả:

• Vật liệu in: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và cứng cáp, vì các thiết bị điện tử khi hoạt động thường tỏa nhiệt nhẹ.
• Độ dày lớp in (Layer height): Nên chọn từ 0.16mm đến 0.20mm để đảm bảo các chi tiết gờ giữ linh kiện được in sắc nét và chính xác.
• Tỷ lệ lấp đầy (Infill): Khoảng 20-30% là đủ để đạt độ cứng cần thiết mà không gây lãng phí nhựa.
• Hỗ trợ (Supports): Bạn có thể cần bật support ở một số vị trí khoang chứa GPS để đảm bảo độ chính xác khi in các phần treo.
• Kiểm tra kích thước dây: Đảm bảo các dây cáp kết nối được sắp xếp gọn gàng trong các khe rãnh để không bị kẹt khi đóng nắp hộp.

Đây thực sự là một phụ kiện 3D hữu ích, giúp nâng cao tính chuyên nghiệp và độ bền cho bộ thiết bị Heltec V4 của bạn. Chúc bạn có những bản in thành công và dự án êm đẹp!
