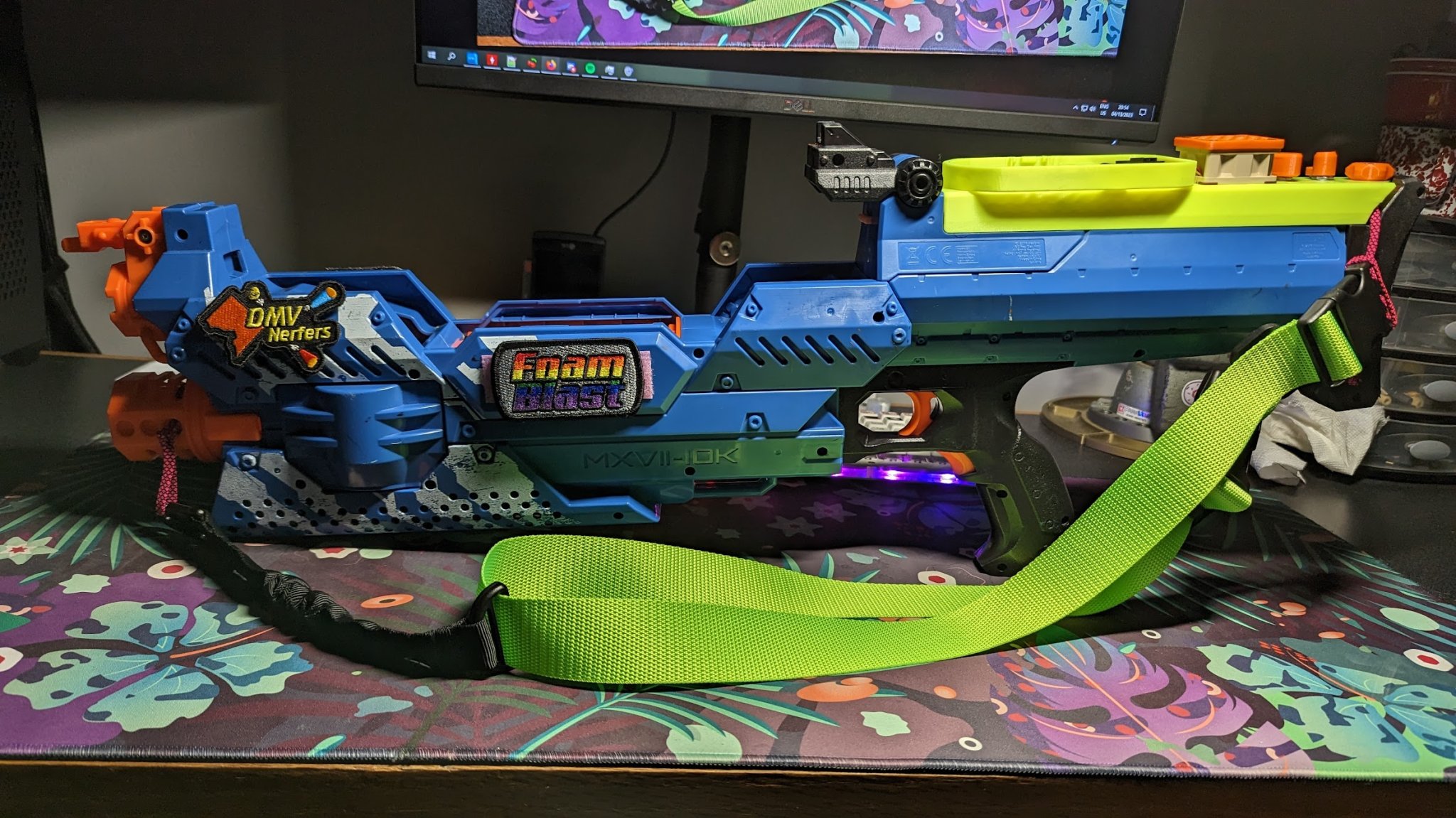

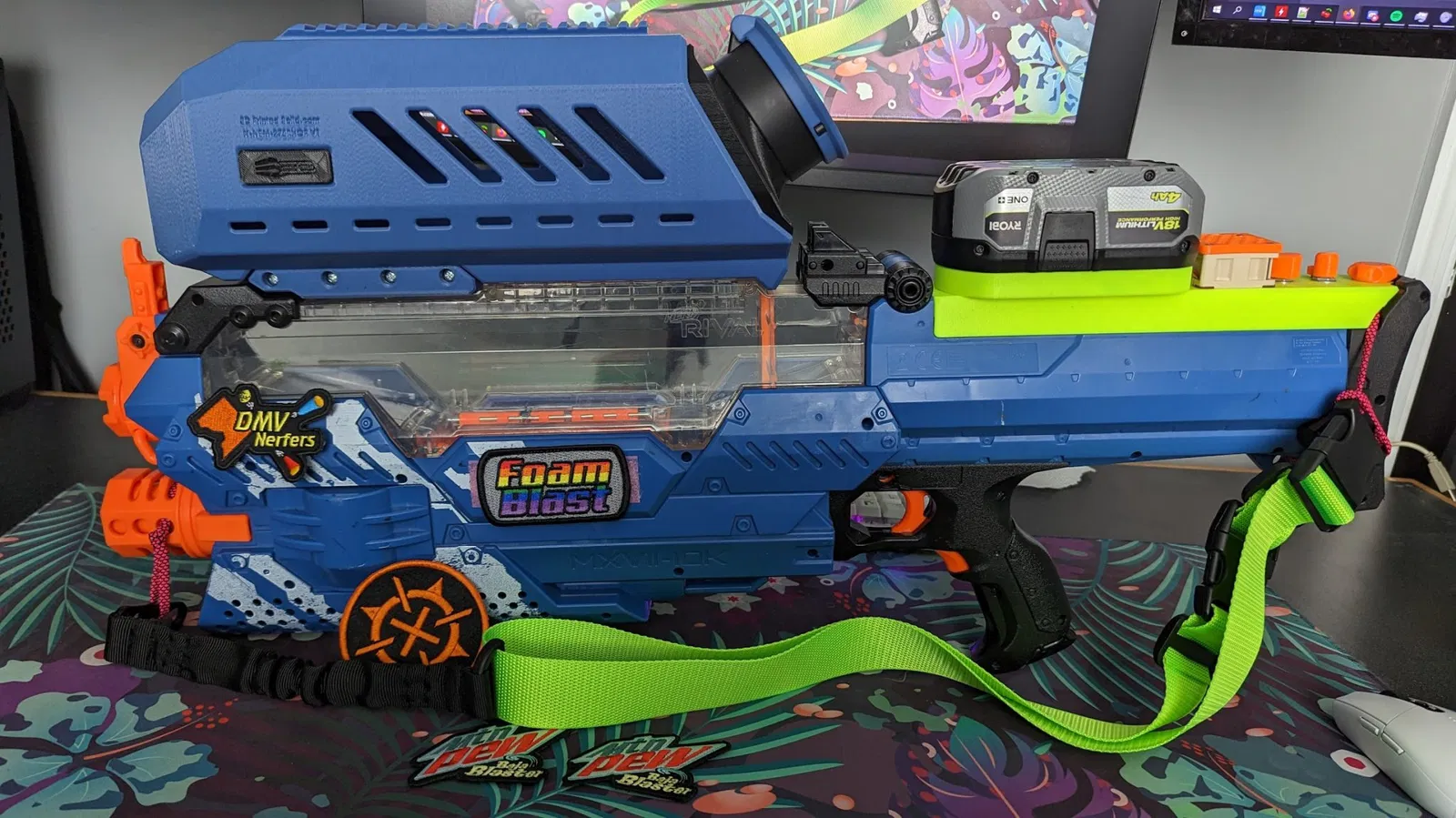

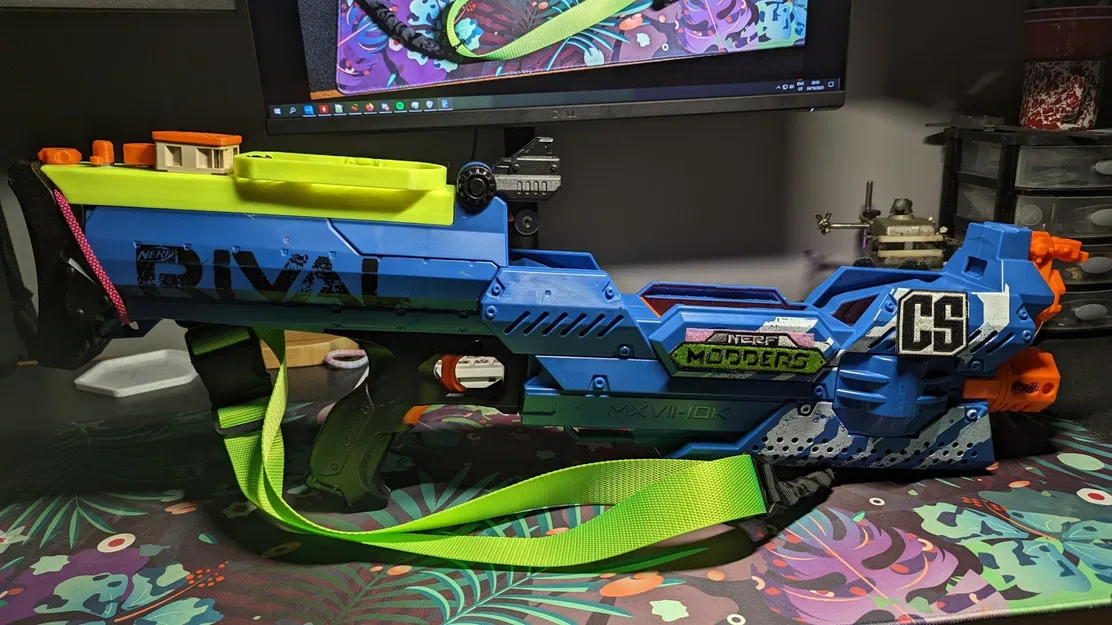

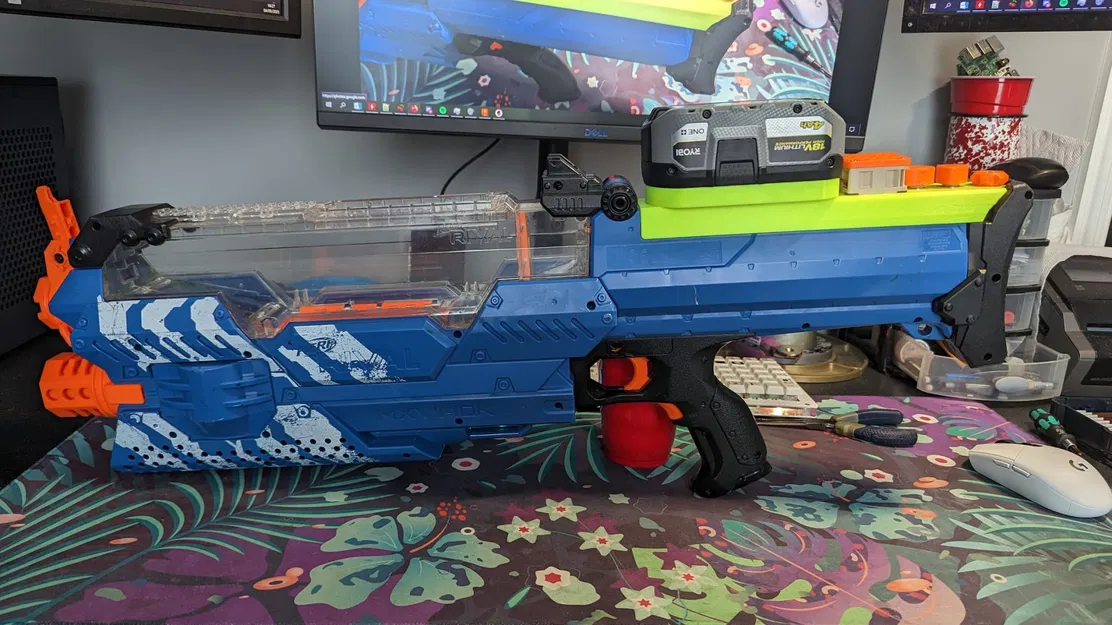

Nắp pin Nerf Rival Nemesis với quạt Ryobi

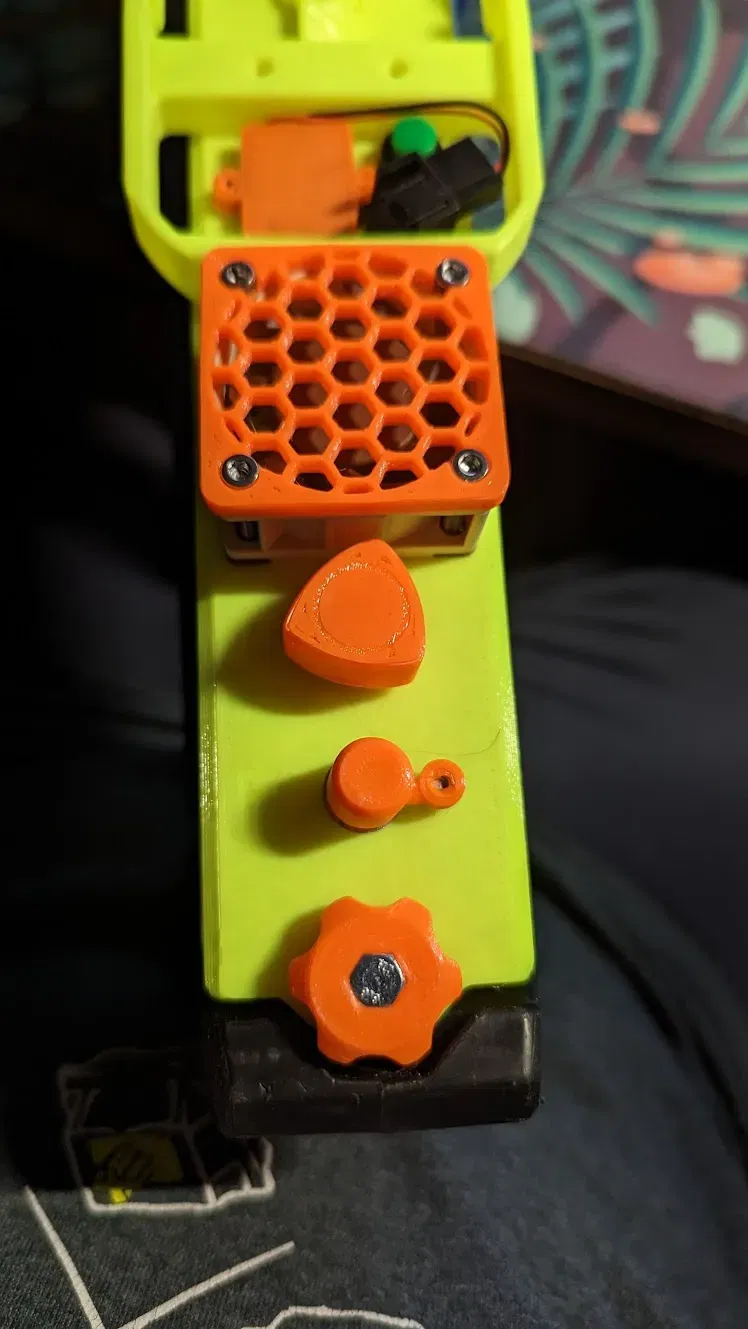

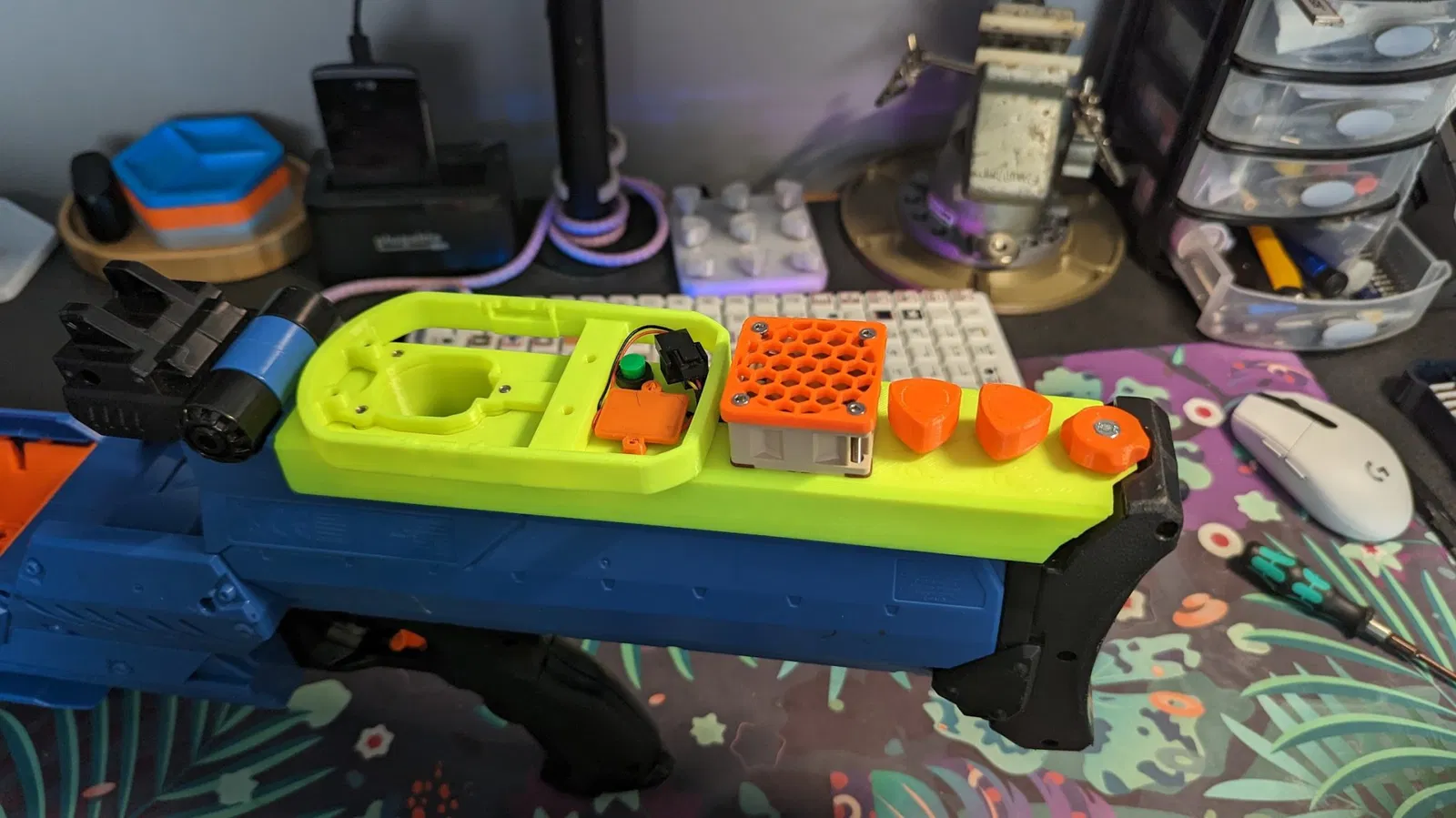

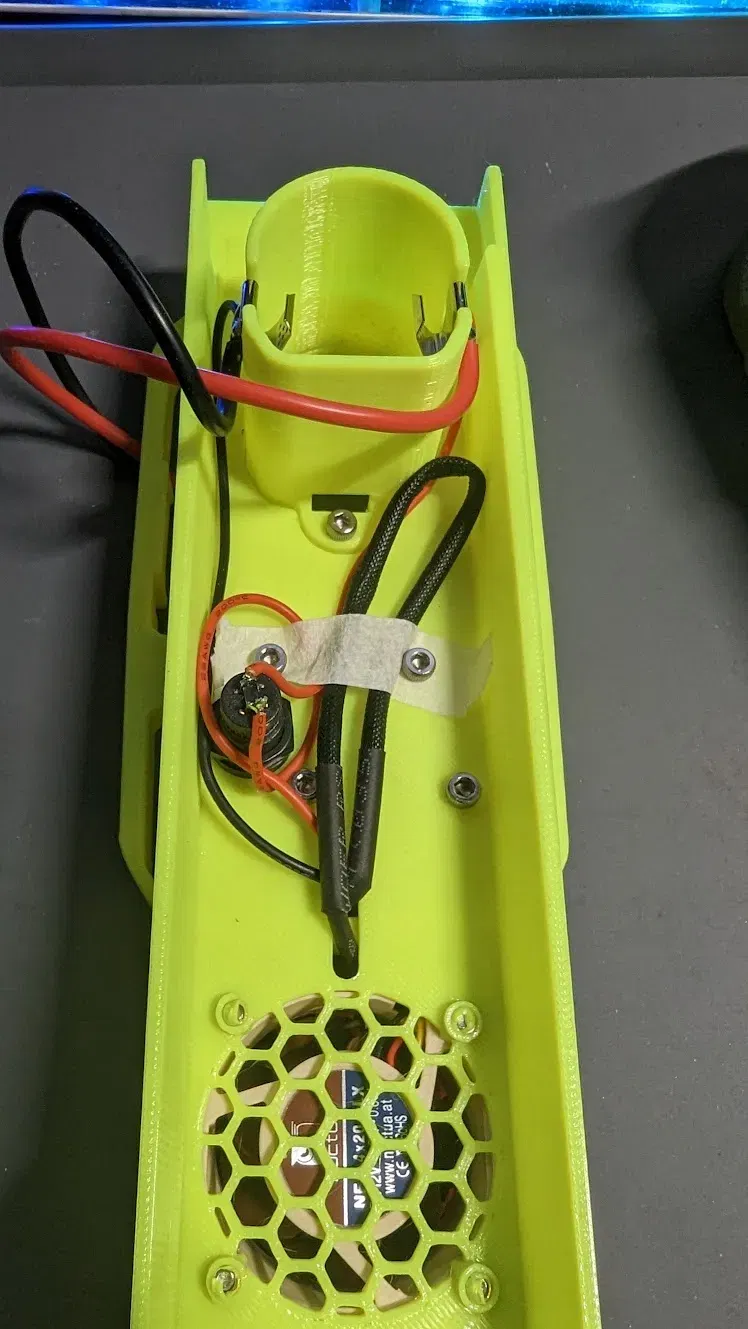

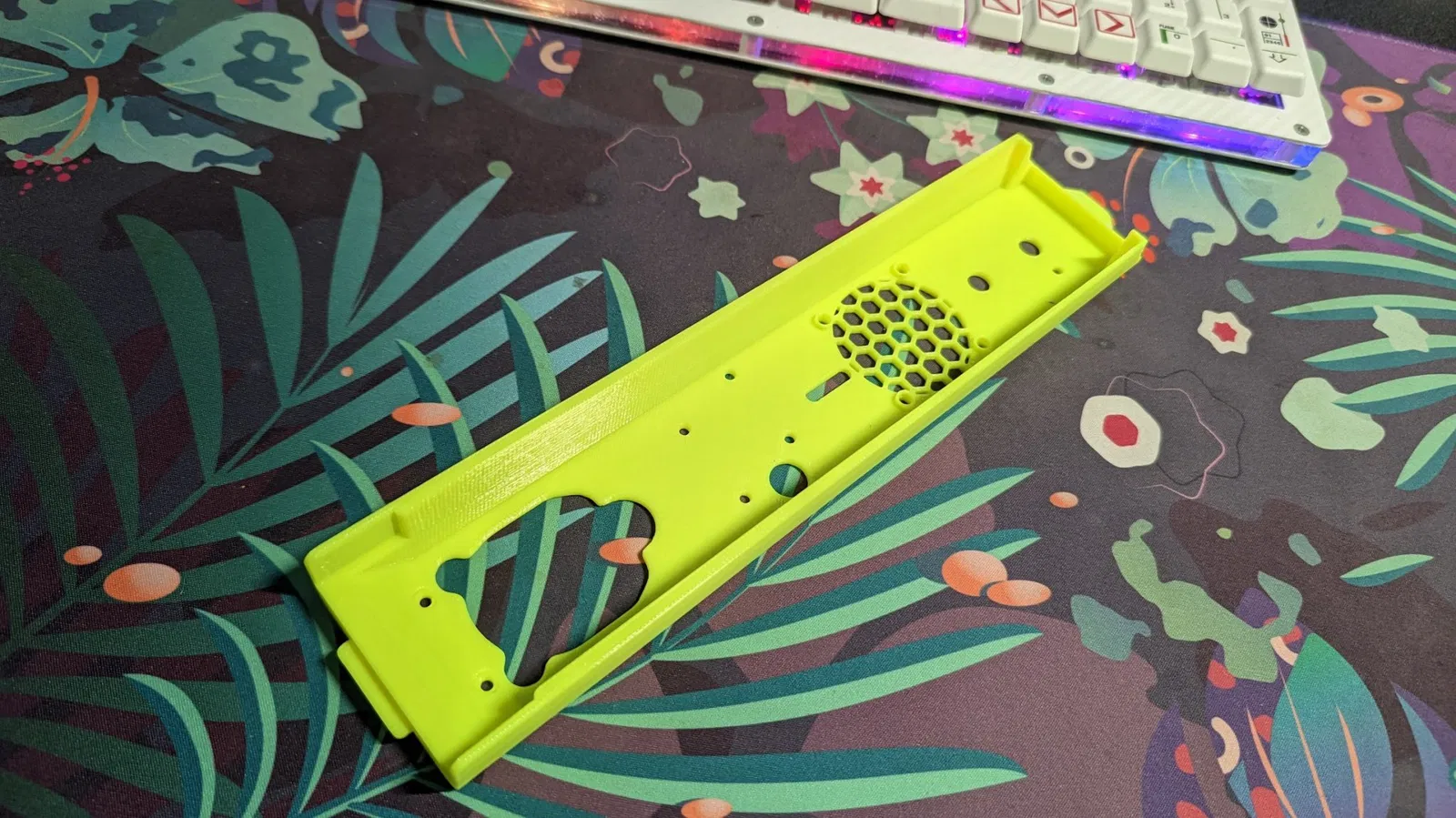

Remix của Nemesis sử dụng Ryobi mà tôi đã làm trước đây, lần này có thêm một quạt để tạo luồng không khí cho các mô-đun PWM và các điều khiển gắn bên ngoài cho các PWM để điều chỉnh tốc độ bắn và vận tốc ngay lập tức. Cũng bao gồm một phần để sử dụng làm khóa cho điều khiển vận tốc cho các sự kiện giới hạn FPS. Hầu hết thông tin về các bộ phận in có thể được tìm thấy ở các danh sách gốc của chúng. Lắp ráp chủ yếu bằng các vít đầu lục M3 và các chèn nhiệt M3, tôi chủ yếu chỉ sử dụng những gì phù hợp nhất từ bộ sưu tập vít M3. Phần cứng sử dụng: - Quạt: https://www.amazon.com/Noctua-NF-A4x20-FLX-Premium-40x20mm/dp/B072JK9GX6/ Phiên bản 12v cố định được sử dụng để dễ dàng sử dụng, các phiên bản khác sẽ cần nhiều linh kiện hơn để điều khiển tốc độ. Các quạt 40mm khác cũng nên hoạt động, nhưng tôi chưa xác nhận điều đó.

• Nút nhấn: https://www.amazon.com/gp/product/B07D7S1NXY/ Đây là một nút bật-tắt cho quạt chỉ như một tùy chọn. Cần phải là loại giữ/toggle để giữ bật khi được nhấn.
• Mô-đun Buck: https://www.amazon.com/gp/product/B01MQGMOKI/ Cần có khả năng xử lý ~20V đầu vào, không cần nhiều dòng điện vì chỉ dành cho quạt.

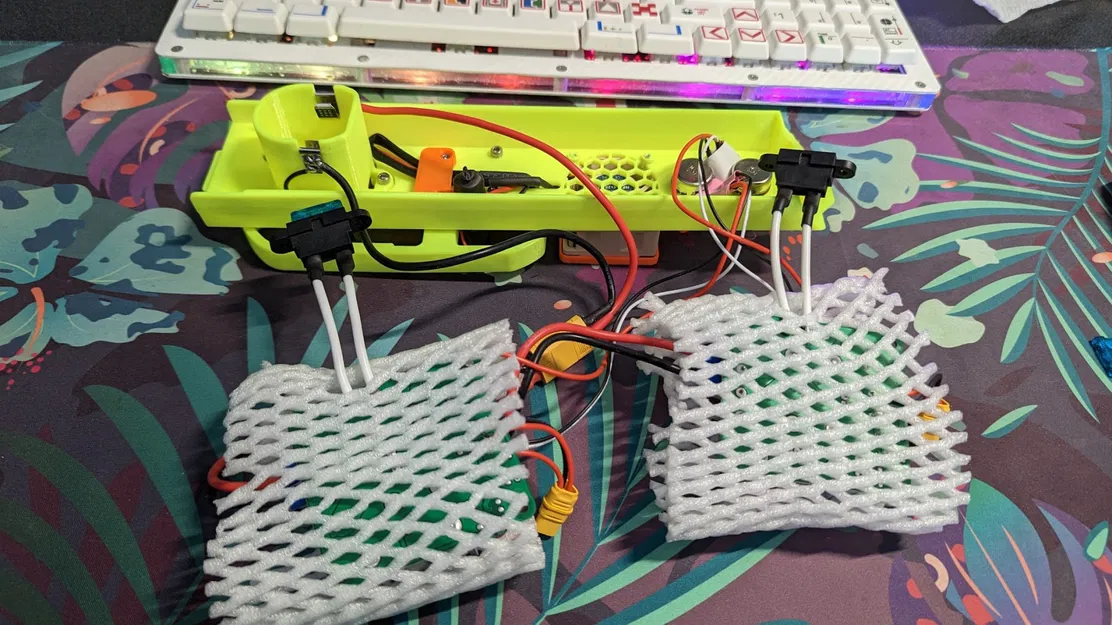

• PWMs chính: https://www.amazon.com/gp/product/B08BNF3FZD/ Cần vừa vặn vào khay pin, nên có một biến trở dây để điều khiển, và nên có 15A hoặc hơn với cầu chì. Cầu chì 15A dường như ổn cho các động cơ gốc ở mức ~20V tối đa cho thiết lập này; tôi chỉ làm cháy cầu chì khi tăng vòng quay sau khi cấp điện, vì vậy chính xác là cách tôi muốn. Các bộ phận cần thiết từ https://www.f3d.vn/3d-model/26056-nap-pin-nerf-rival-nemesis-phien-ban-ryobi : - nemesis_battery_cover-ryobi_stem.stl
• nemesis_battery_cover-ryobi_interface.stl Các bộ phận khác được khuyến nghị: - <>
• <>
• <> hoặc <>
