Nắp che dạng lật cho kính ngắm Swamp Fox Raider 1x

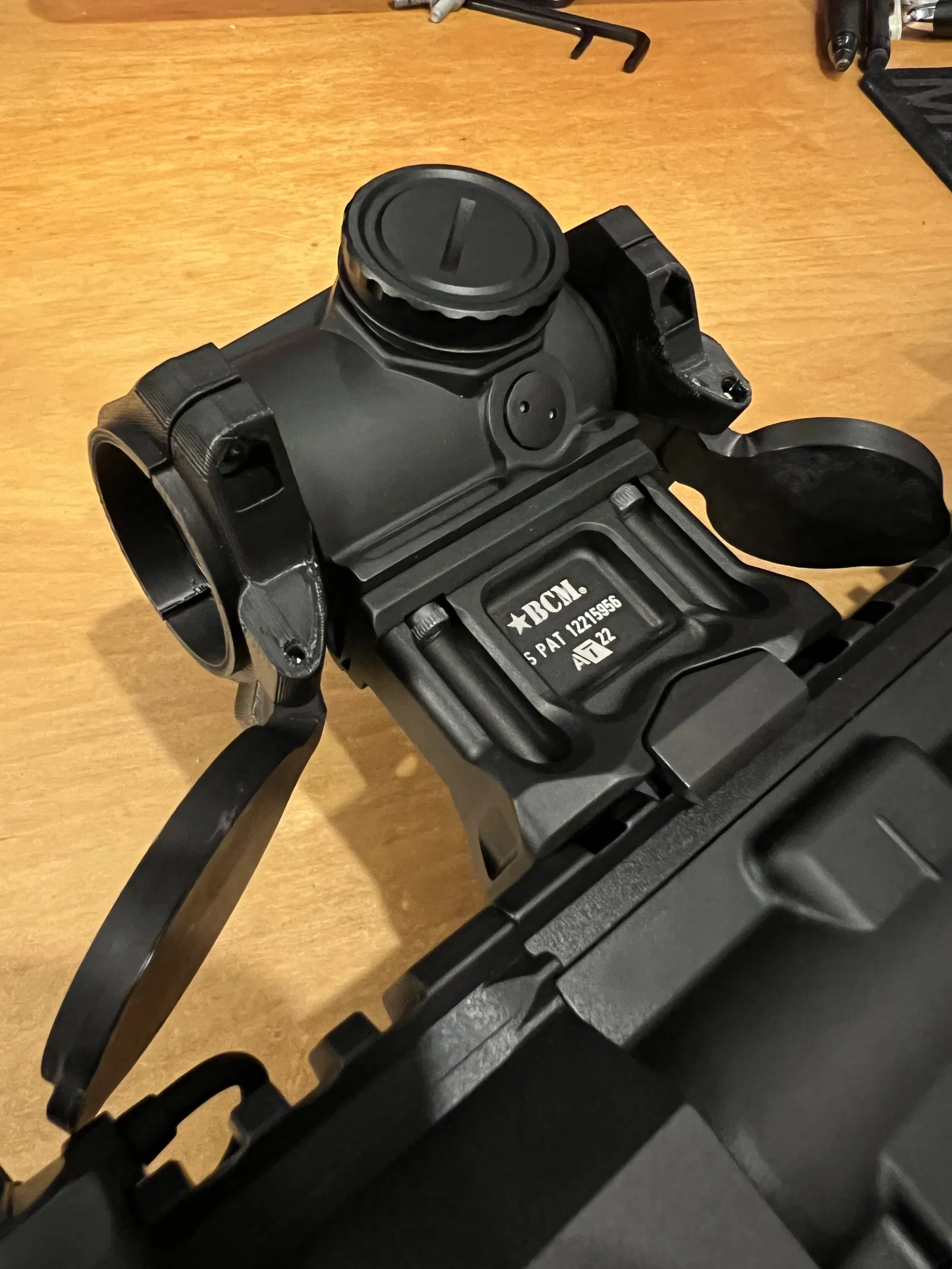

Đây là nắp che dạng lật (flip caps) dành cho kính ngắm Swamp Fox Raider 1x prism. Tôi không thích mấy cái nắp cao su đi kèm kính vì tháo ra rất chậm và hay bị vướng vào nắp pin. Nếu không cài vào nắp pin thì chúng cứ lòng thòng, làm che mất tầm nhìn. Vì vậy, nắp lật là giải pháp hợp lý nhất: chỉ cần lật lên nhanh chóng là xong và chúng sẽ giữ nguyên vị trí đó. Một cải tiến sau này có thể là thêm lò xo để giữ nắp mở, nhưng hiện tại tôi làm đơn giản trước.

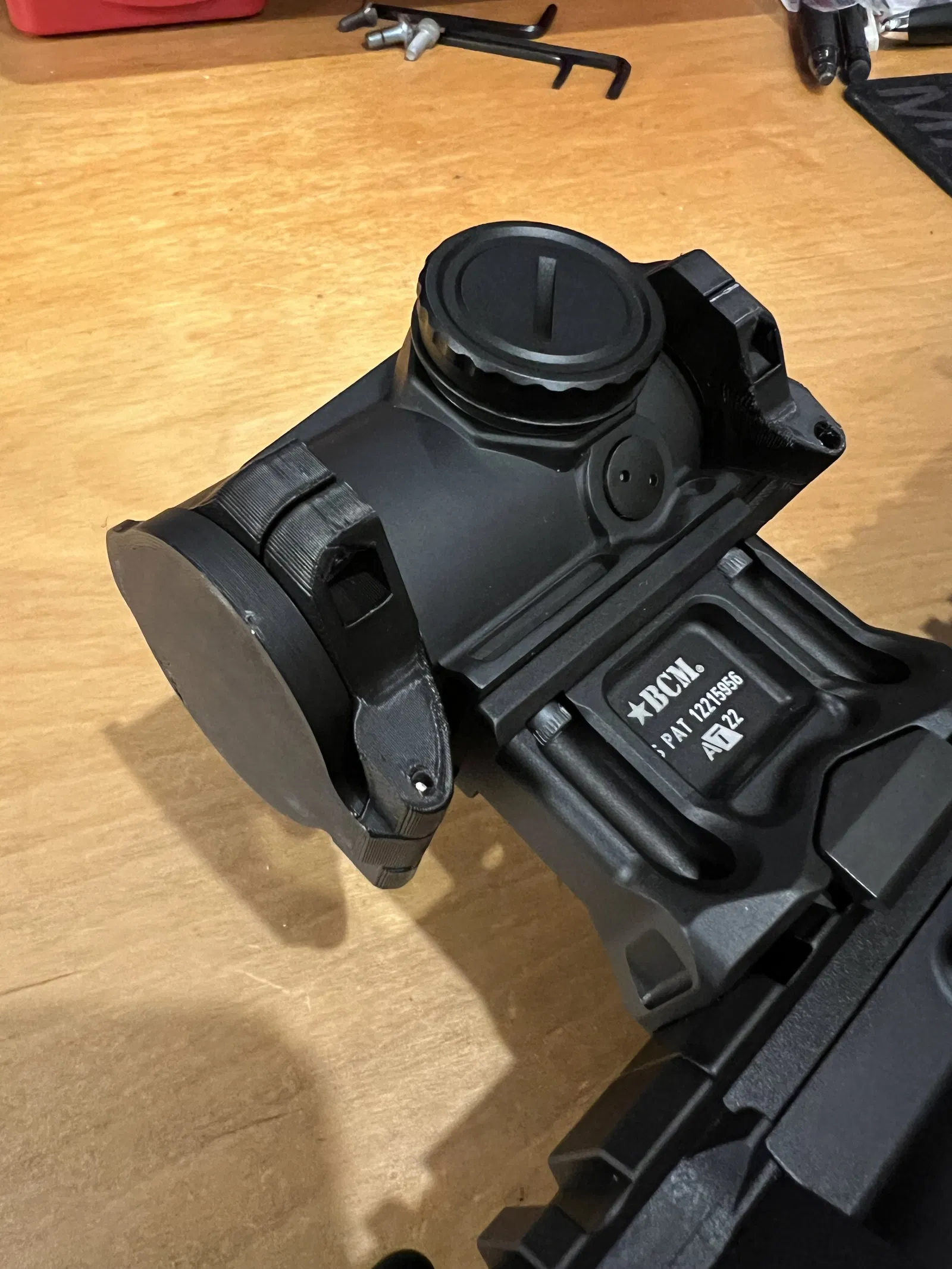

Sản phẩm gồm hai mảnh ốp vào nhau qua phần gờ của kính cho cả mặt trước và sau (kích thước mỗi đầu khác nhau). Sau đó, nắp sẽ được gắn vào và có thể xoay để đóng mở. Tôi dùng ốc lục giác 4-40 x 3/8" bắt vào đai ốc lục giác (hex nut) để kẹp chặt hai phần lại. Với trục xoay của nắp, tôi dùng ốc lục giác 2-56 x 3/4" bắt trực tiếp vào nhựa in.

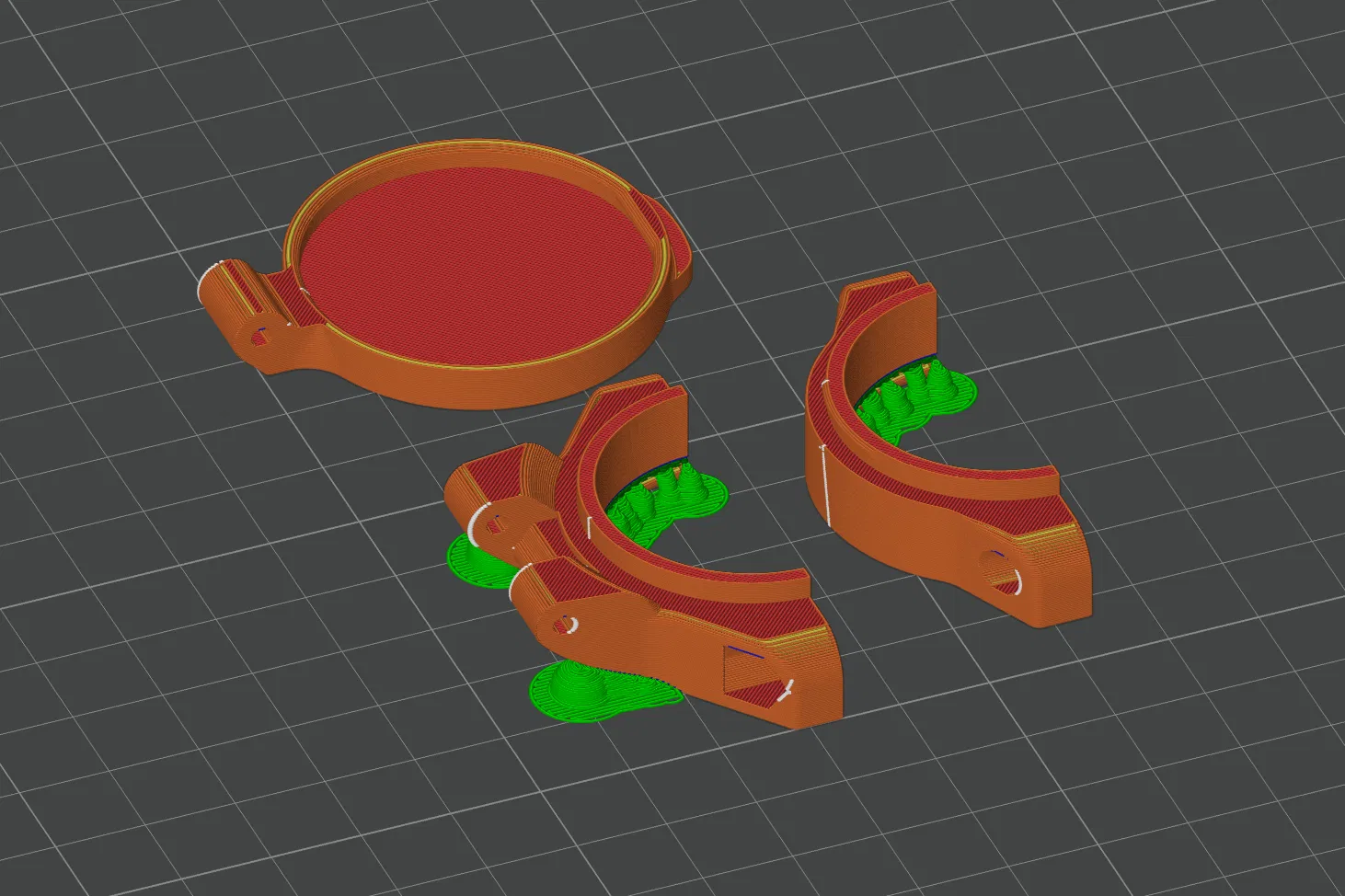

Tôi thiết kế các linh kiện để in theo hướng như hình minh họa với lượng support tối thiểu. Tôi đã dùng tính năng negative support trong Orca Slicer để loại bỏ phần support ở các lỗ nằm ngang. Phần support còn lại cũng khá dễ gỡ. Tôi có khoan lại các lỗ 2-56 bằng đường kính ngoài của ốc, khoét lỗ (counterbore) cho đầu ốc vừa vặn, và khoan lại lỗ 4-40 (chỉ cần lỏng vừa đủ). Cách này giúp ốc 2-56 có độ rít vừa phải khi vặn vào để làm khớp xoay mà không lo bị tuột ra. Các chi tiết kẹp vào kính sẽ hơi biến dạng nhẹ khi siết chặt. Phần nắp có một lẫy cài khớp vào gờ của ngàm kẹp bên trên. Tôi đã căn chỉnh kích thước lẫy này để phù hợp với máy in của mình, có thể bạn sẽ cần điều chỉnh lại một chút cho máy của bạn.

Tôi in tất cả bằng nhựa Voxel PLA+ HS với 3 lớp tường (walls) và độ phủ (infill) 25%. Nếu bạn thường để kính trong xe nóng hoặc ngoài trời nắng lâu, hãy cân nhắc dùng loại nhựa chịu nhiệt tốt hơn. Bộ của tôi chủ yếu dùng trong nhà. Các file step đã được định hướng các chi tiết như khi lắp ráp, nhưng bạn nên tách riêng từng đối tượng và xoay lại theo hướng trên hình bàn in.
