Miếng đệm lỗ luồn dây cho Reolink Duo 3
Đây là miếng đệm giúp bịt kín lỗ đi dây trên ngàm gắn camera Reolink Duo 3. Thiết kế dạng ép chặt, sử dụng vật liệu TPU để đảm bảo độ kín khít và ngăn nước xâm nhập hiệu quả.
Mô tả

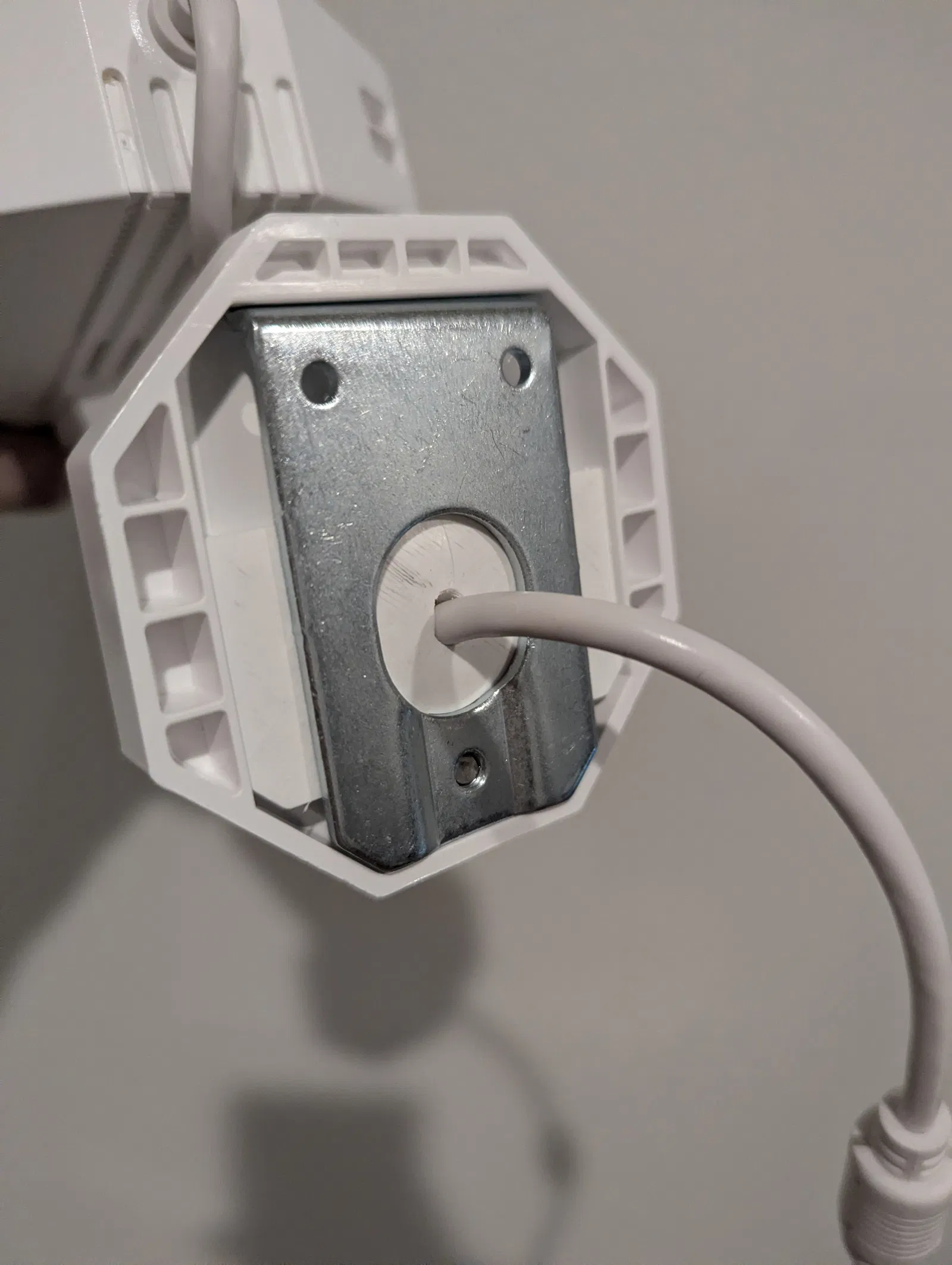

Phần ngàm gắn có sẵn một cái lỗ khá tiện để luồn dây cáp, nhưng sau khi lắp xong thì lại để lộ ra một khoảng trống khá lớn. Để khắc phục vấn đề này, mình đã thiết kế miếng đệm khớp nối (pressure fit insert). Khi in bằng chất liệu TPU, miếng đệm này sẽ được ép chặt giữa tấm đế và phần còn lại của ngàm, tạo ra độ kín khít tuyệt vời giữa ngàm và dây cáp.

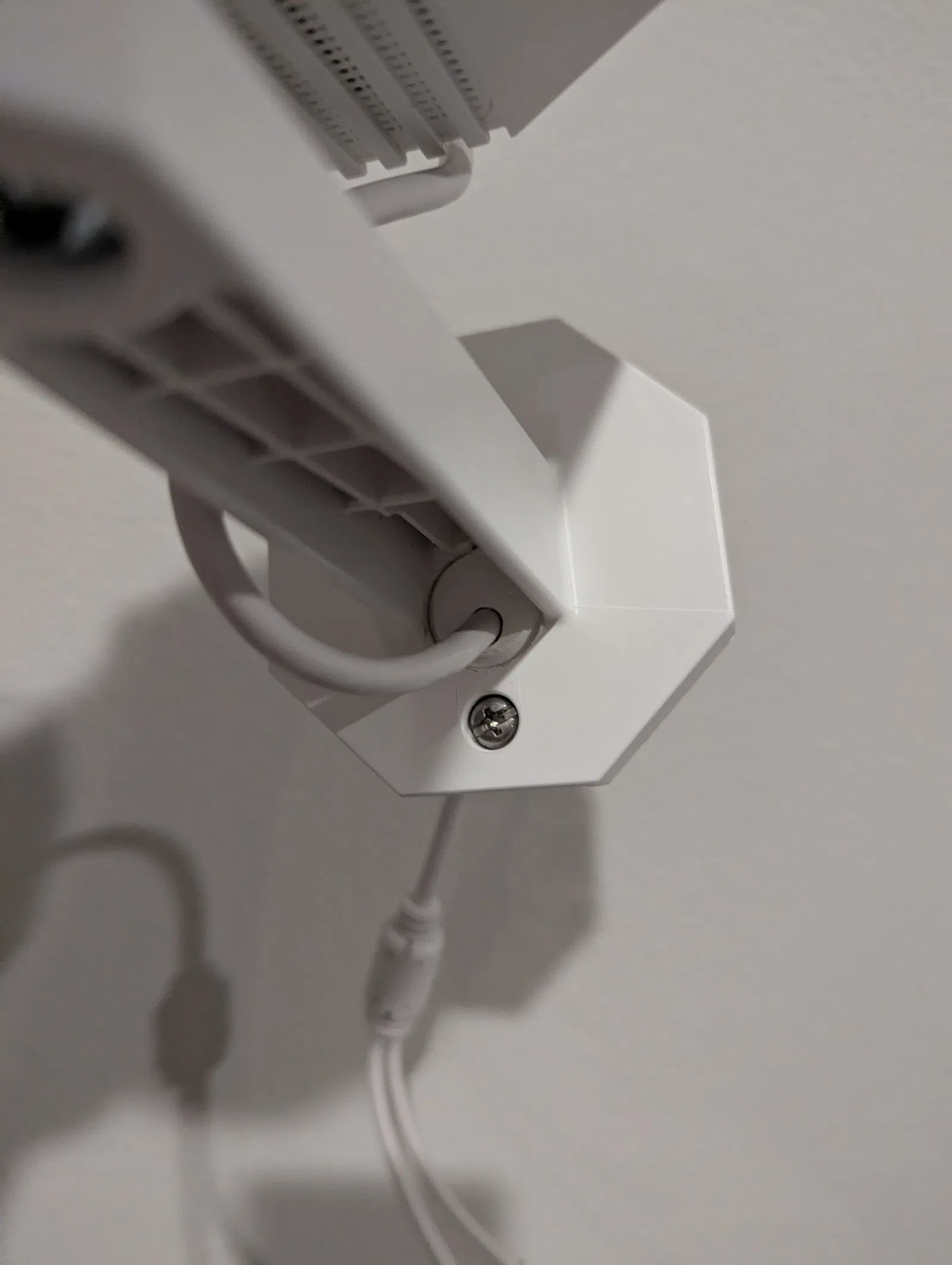

Lỗ luồn dây được thiết kế nghiêng xuống dưới về phía trước nhằm ngăn nước không bị chảy dọc theo dây cáp chui vào bên trong qua miếng đệm. Nếu bạn lắp đặt theo hướng khác, hãy cân nhắc sửa đổi (remix) lại thiết kế này để điều chỉnh hướng lỗ luồn dây cho phù hợp nhé.
