Vòng bi in 3D (Ball Bearing)

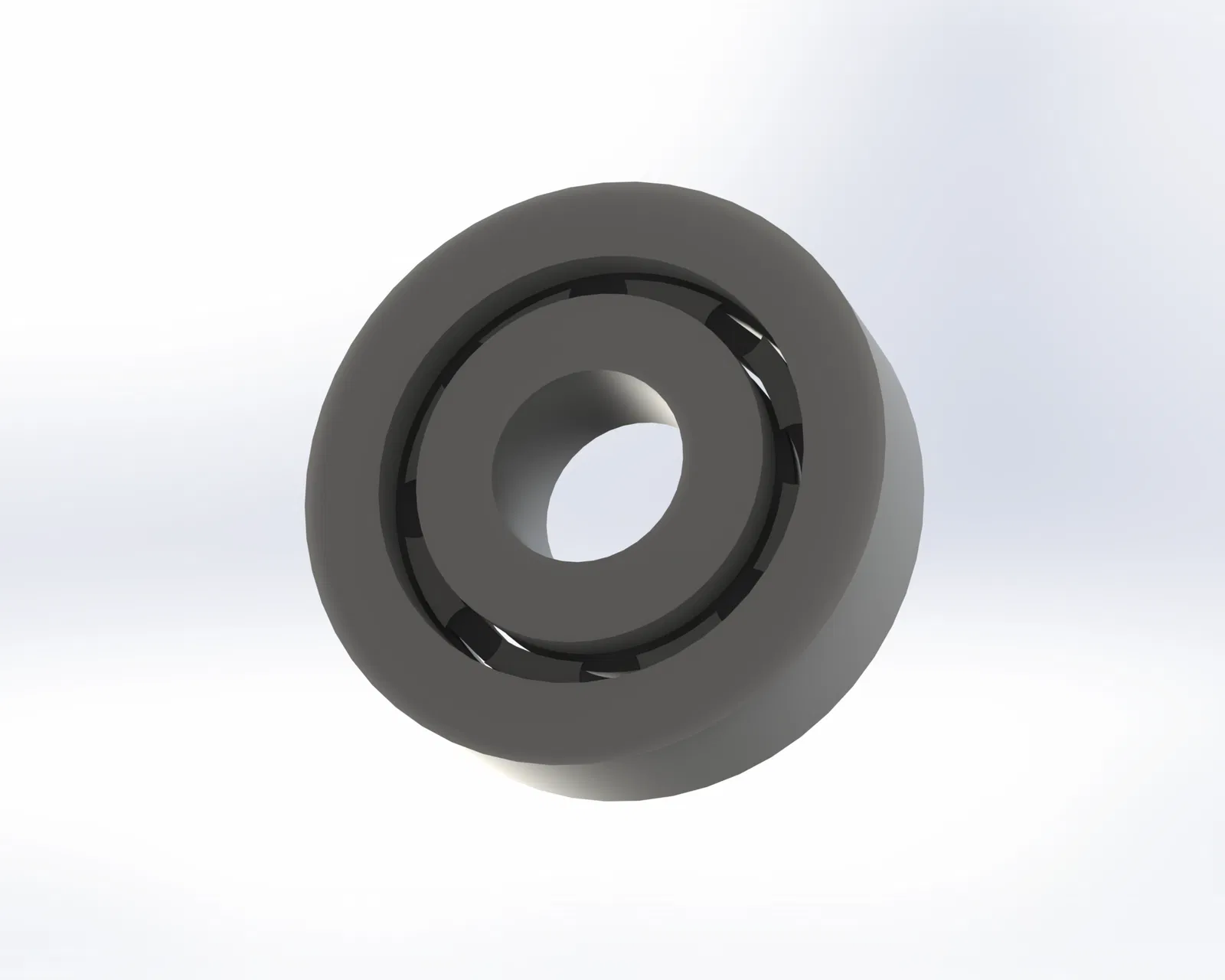

Mẫu vòng bi có đường kính ngoài 30.3mm, đường kính trong 10mm, sử dụng 8 viên bi 4mm. Thiết kế này lý tưởng cho các bộ phận cơ khí trên thuyền buồm. Bao gồm đầy đủ file in STL và file STEP để tùy chỉnh.
Mô tả

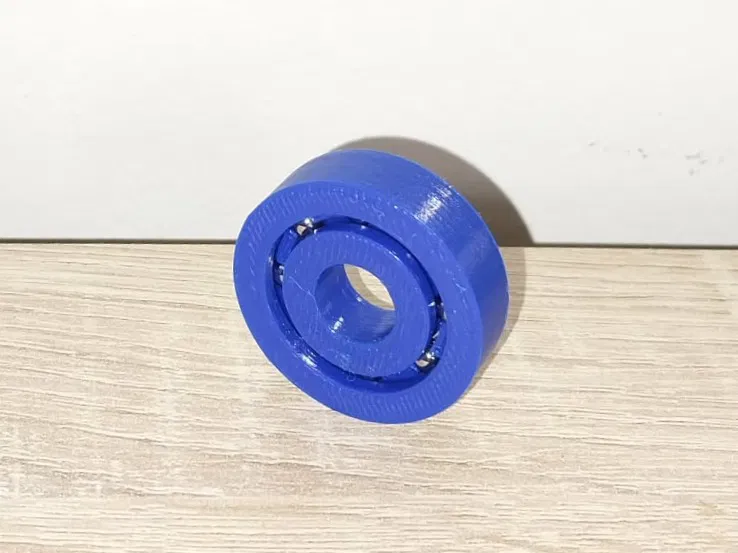

Đây là mẫu vòng bi (ball bearing) mình thiết kế để dùng cho các dự án thiết bị thuyền buồm trong tương lai. Để lắp ráp, bạn sẽ cần 8 viên bi 4mm. Mình đã đính kèm các file STL để in và file STEP nếu bạn nào muốn chỉnh sửa thiết kế.
Mình khuyên bạn nên in với thiết lập 'scarf seam' (đường nối vát) để giảm thiểu ảnh hưởng của vết nối lên đường chạy của bi. Theo kinh nghiệm của mình, nếu không in kiểu này, vết nối sẽ làm cản trở đường chạy và khiến vòng bi quay chậm đi.
Để xem hướng dẫn lắp ráp chi tiết, bạn có thể ghé qua dự án trên GitHub nhé!
