Ống dẫn hướng gió quạt 120mm cho Lenovo Legion T5

Ống dẫn hướng gió cho quạt 120mm trên Lenovo Legion T5

Ống dẫn hướng gió này được thiết kế dành riêng cho quạt xả phía trên của Lenovo Legion T5 nhằm cải thiện khả năng kiểm soát luồng khí bên trong máy mà không cần phải thay đổi vị trí quạt gốc.

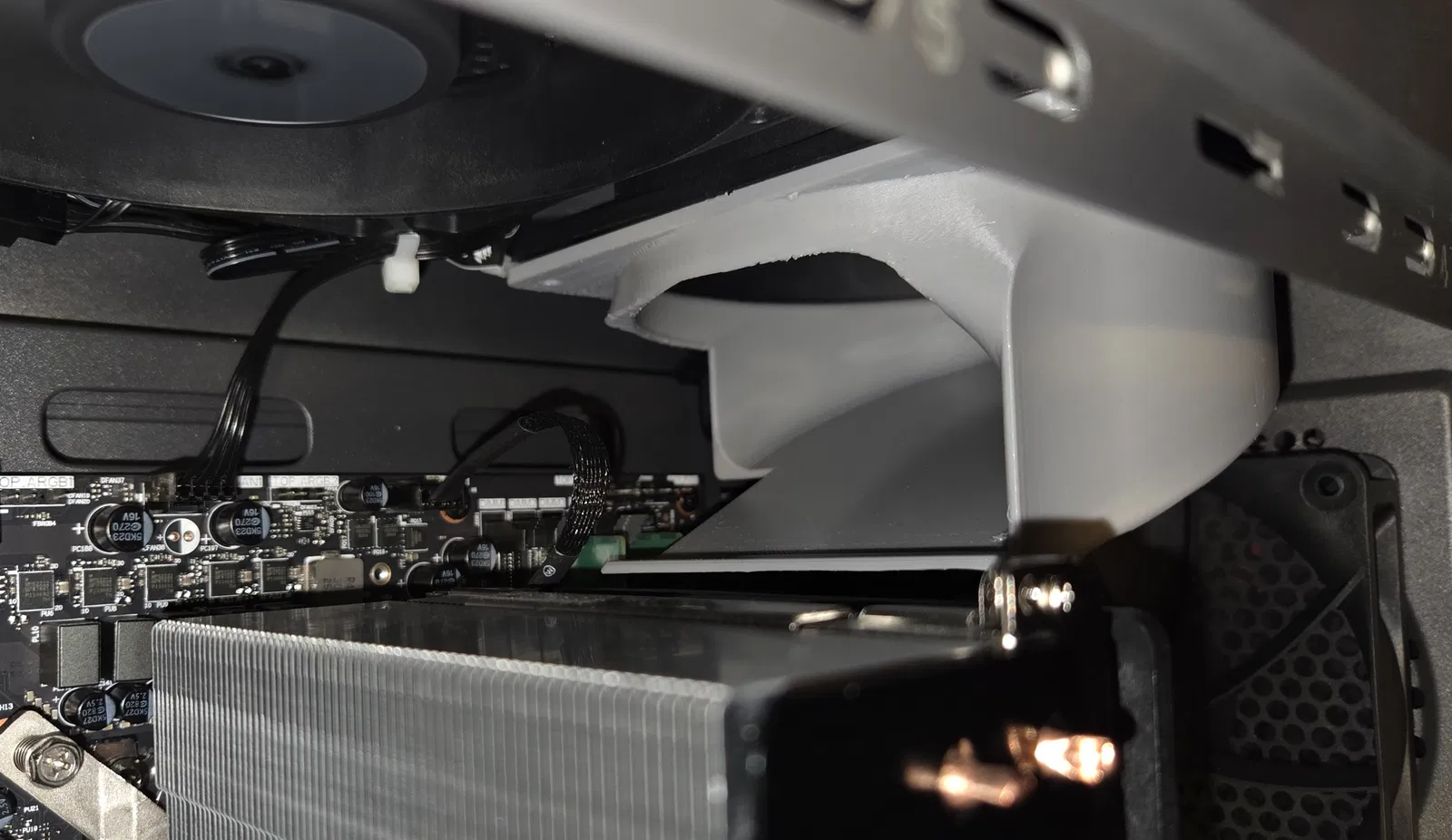

Mục đích của ống dẫn là giúp dẫn luồng khí nóng bên trong thùng máy thoát ra ngoài quạt xả hiệu quả hơn, đồng thời ngăn không cho quạt xả hút trực tiếp luồng khí mát từ quạt hút phía trước. Vách ngăn bên trong được làm nghiêng còn giúp chuyển hướng luồng khí thổi xuống phía khu vực tản nhiệt CPU, giúp phân tách rõ ràng giữa đường khí vào và khí ra.

Khoảng cách với RAM là yếu tố quan trọng trong thiết kế này. Do đó, mô hình đã được cắt gọt ở phần cần thiết để tránh va chạm với các thanh RAM đang lắp. Ngoài bản tiêu chuẩn, mình cũng cung cấp thêm bản đối xứng (mirrored variant) để hỗ trợ cho các kiểu lắp đặt và linh kiện khác nhau.

Vì mình không tìm được mẫu ống dẫn nào đáp ứng đúng các yêu cầu về luồng khí và khoảng cách như ý, nên mình đã tự thiết kế lại hoàn toàn. Chia sẻ mô hình này hy vọng sẽ giúp ích cho những bạn đang gặp vấn đề tương tự với lưu lượng khí trong thùng máy.

Lưu ý khi in

• Nên sử dụng loại nhựa chịu được nhiệt độ cao bên trong thùng máy tính.
• Mình đã in bằng PETG vì nó có khả năng chịu nhiệt tốt hơn so với PLA.
• Dù PETG có thể chưa phải lựa chọn tối ưu nhất về lâu dài, nhưng tuyệt đối không nên dùng PLA vì nguy cơ nhựa bị mềm hoặc biến dạng do nhiệt độ cao.
• Hãy cân nhắc kỹ loại vật liệu dựa trên nhiệt độ hệ thống và tình trạng luồng gió trong máy của bạn.

Các tệp đi kèm

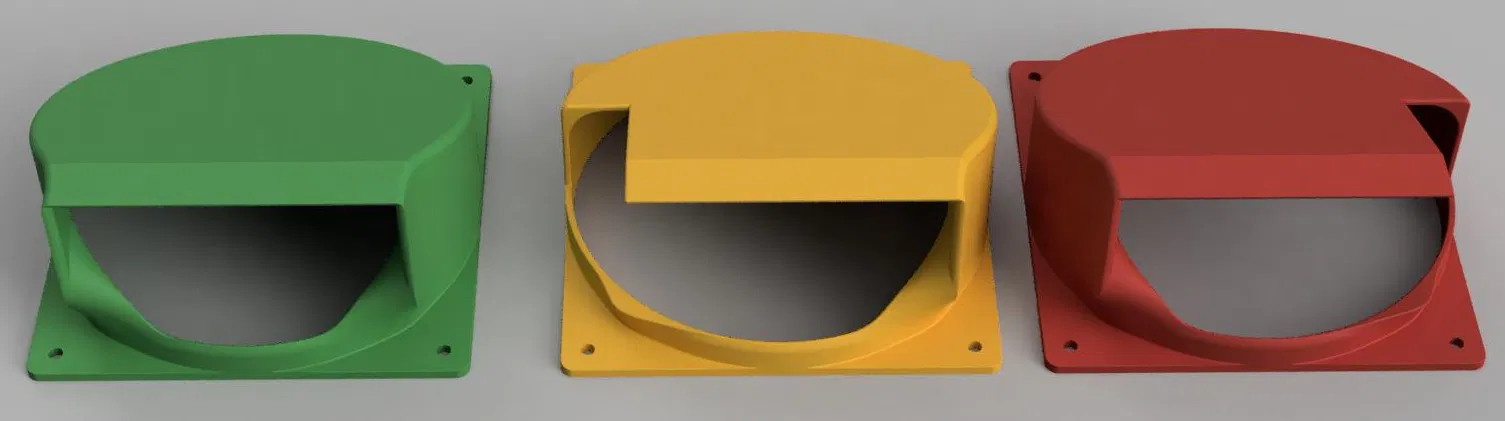

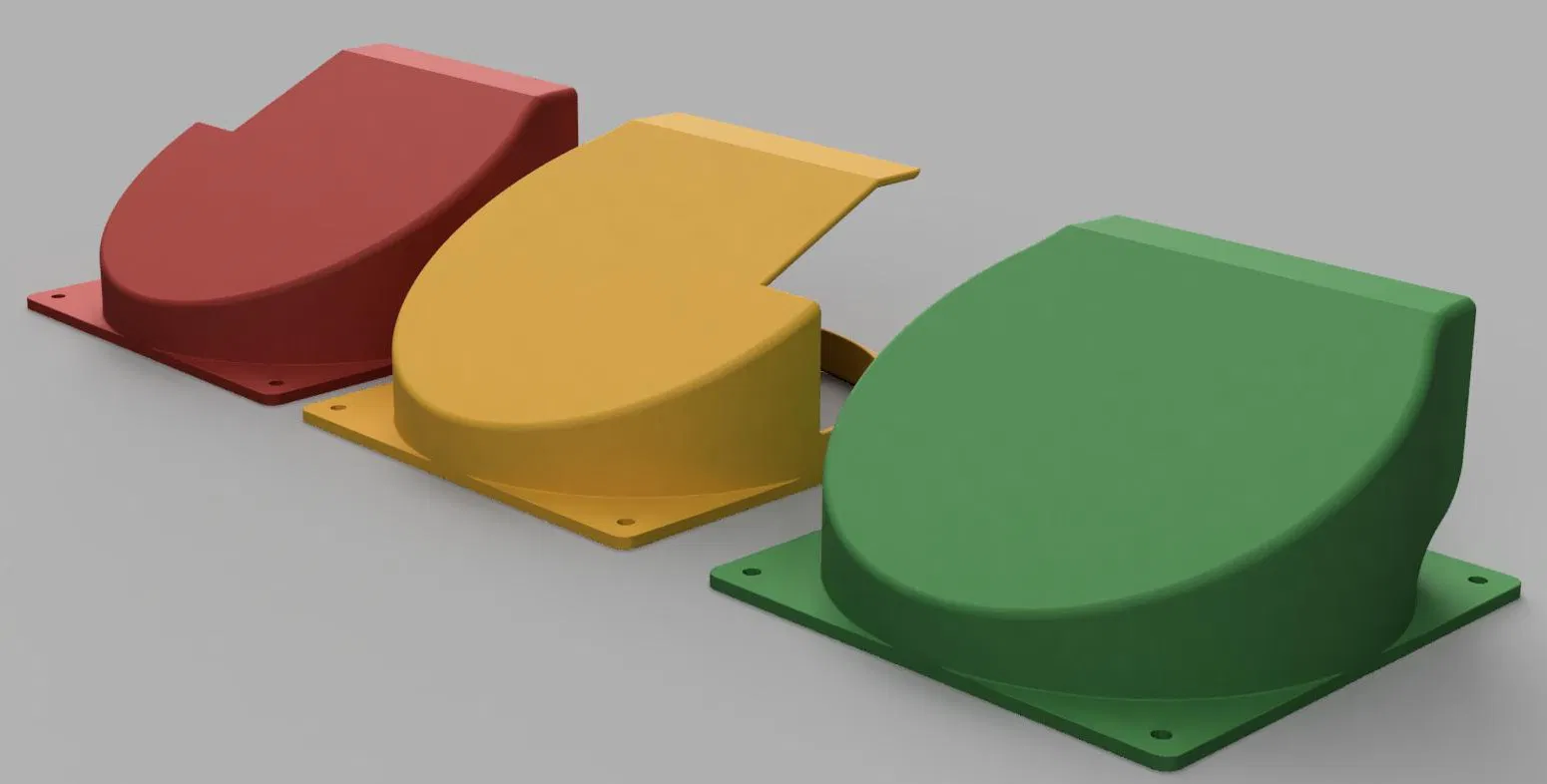

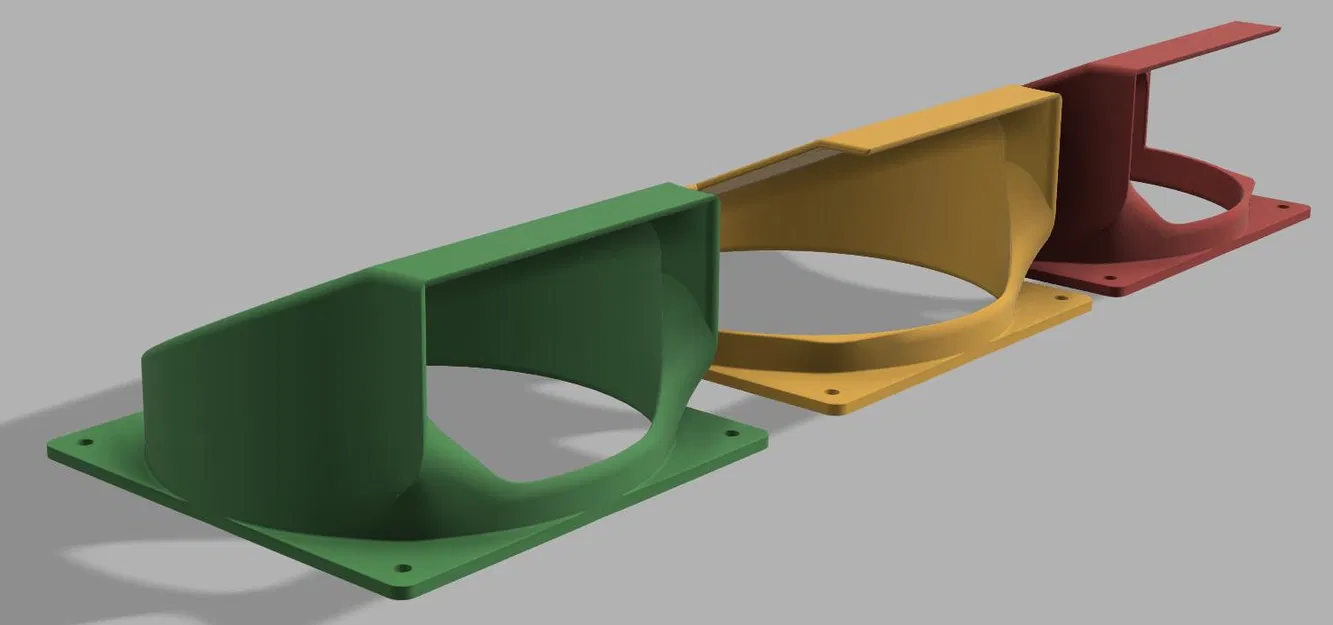

• Mô hình ống dẫn đầy đủ
• Phiên bản đã tối ưu khoảng cách RAM
• Phiên bản đối xứng

Thiết kế này dành cho những bạn muốn tăng hiệu quả thoát khí và tối ưu luồng gió mà không cần phải can thiệp hay thay đổi cấu trúc thùng máy.
