Dụng cụ uốn chân linh kiện điện tử (Resistor lead forming tool)

Dụng cụ uốn chân linh kiện (Resistor lead forming tool) tiện lợi cho DIY

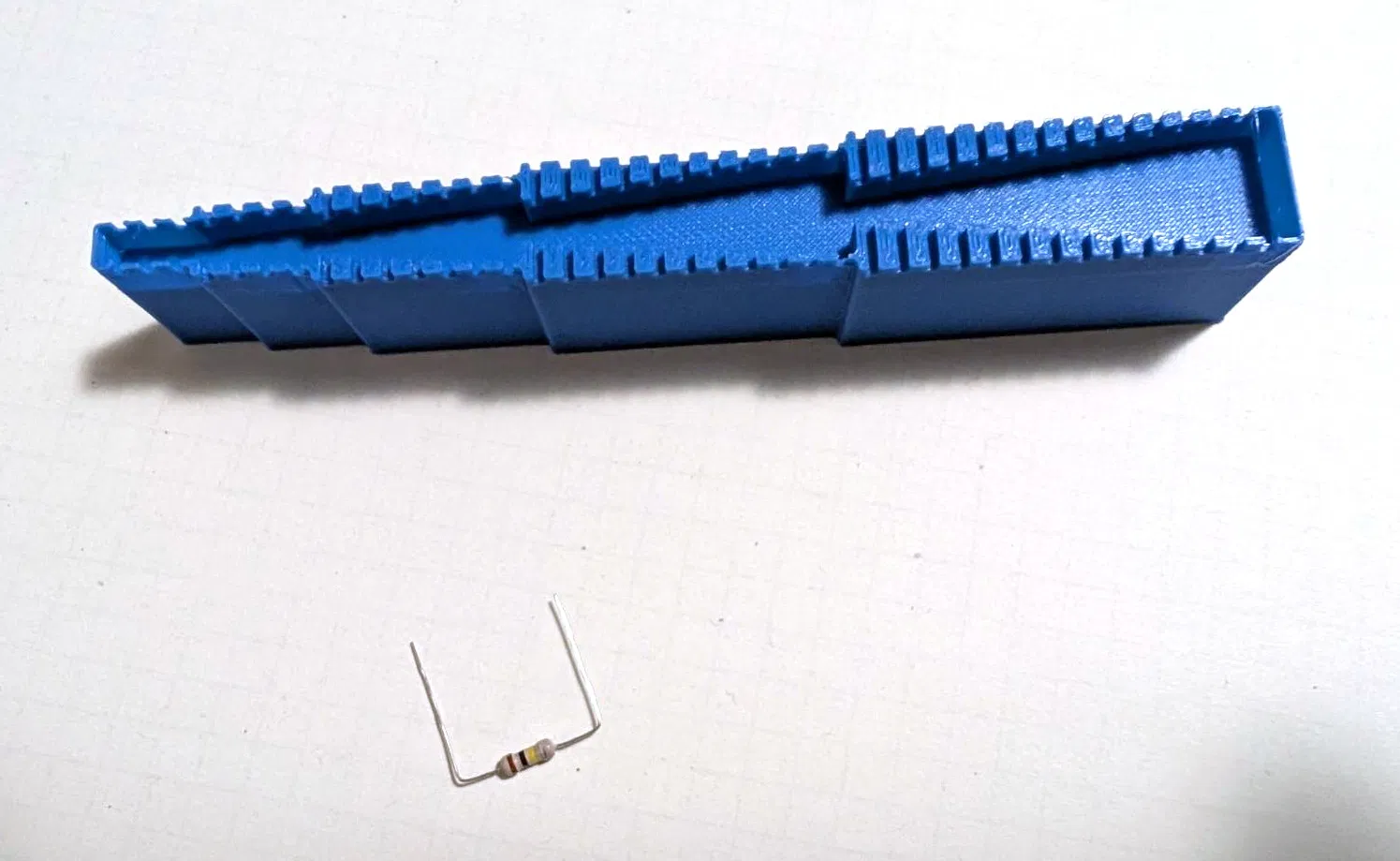

Đối với những anh em đam mê điện tử, việc uốn chân linh kiện như điện trở sao cho vừa vặn với lỗ trên bo mạch (PCB) luôn là một thử thách nhỏ nhưng tốn thời gian. Dụng cụ uốn chân linh kiện này chính là giải pháp hoàn hảo giúp anh em thao tác nhanh chóng và chuyên nghiệp hơn rất nhiều. Với thiết kế nhỏ gọn, sản phẩm cho phép bạn uốn chân linh kiện với nhiều khoảng cách (pitch) khác nhau, từ 200 đến 600 mils (tương đương khoảng 5.08mm trở lên), đảm bảo độ chính xác tuyệt đối mỗi khi lắp đặt vào mạch.

Cách sử dụng dụng cụ này cực kỳ đơn giản: bạn chỉ cần đặt phần thân linh kiện vào khe giữa, sau đó uốn hai chân kim loại men theo các nấc được chia sẵn trên khuôn. Nhờ có các rãnh chia độ chính xác, chân linh kiện sẽ được uốn vuông góc, đẹp mắt và đúng kích thước mong muốn, giúp bo mạch sau khi hàn trông gọn gàng và thẩm mỹ hơn hẳn so với việc uốn bằng kìm thông thường. Đây là một món đồ phụ kiện cực kỳ hữu ích cho những ai thường xuyên làm mạch thủ công, đặc biệt là những người mới bắt đầu học điện tử.

Một số lưu ý quan trọng để sử dụng hiệu quả và bền bỉ:

• Hỗ trợ khoảng cách chân linh kiện từ 200 đến 600 mils, rất linh hoạt cho các loại điện trở phổ biến hiện nay.
• Khi in 3D, anh em nên sử dụng chất liệu PLA hoặc PETG để có độ cứng cáp nhất định, giúp khuôn không bị biến dạng khi uốn kim loại.
• Thiết lập độ phân giải in (layer height) từ 0.16mm đến 0.2mm để đảm bảo các nấc chia độ được sắc nét và chính xác nhất.
• Không cần hỗ trợ (support) khi in, giúp tiết kiệm thời gian và nguyên liệu, bề mặt sau khi in ra có thể dùng ngay mà không cần xử lý nhiều.
• Sản phẩm giúp tăng tốc độ làm việc đáng kể, nhất là khi anh em cần hàn một số lượng linh kiện lớn cho các dự án điện tử phức tạp.
• Nên in với độ dày vỏ (wall thickness) khoảng 3 lớp để đảm bảo dụng cụ đủ bền khi chịu lực uốn liên tục từ các chân linh kiện cứng.

Với thiết kế tối ưu, dụng cụ này không chỉ là một món đồ hỗ trợ kỹ thuật mà còn là một minh chứng cho sự tiện ích mà công nghệ in 3D mang lại cho dân chơi đồ công nghệ. Hãy in ngay một chiếc để góc làm việc của bạn trở nên chuyên nghiệp và ngăn nắp hơn nhé!
