Khung 6 khay HDD và SSD có khóa, giá gắn quạt và nam châm

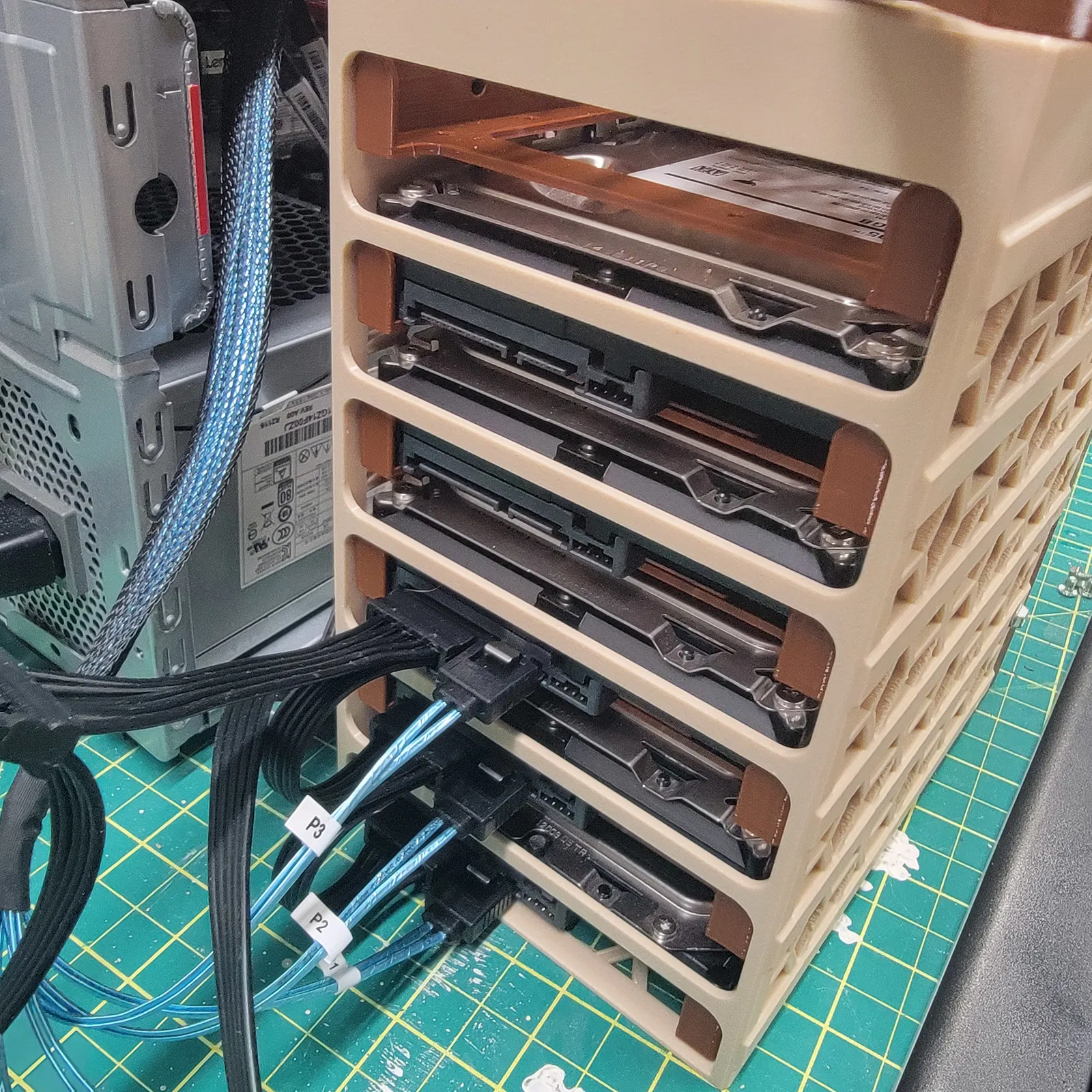

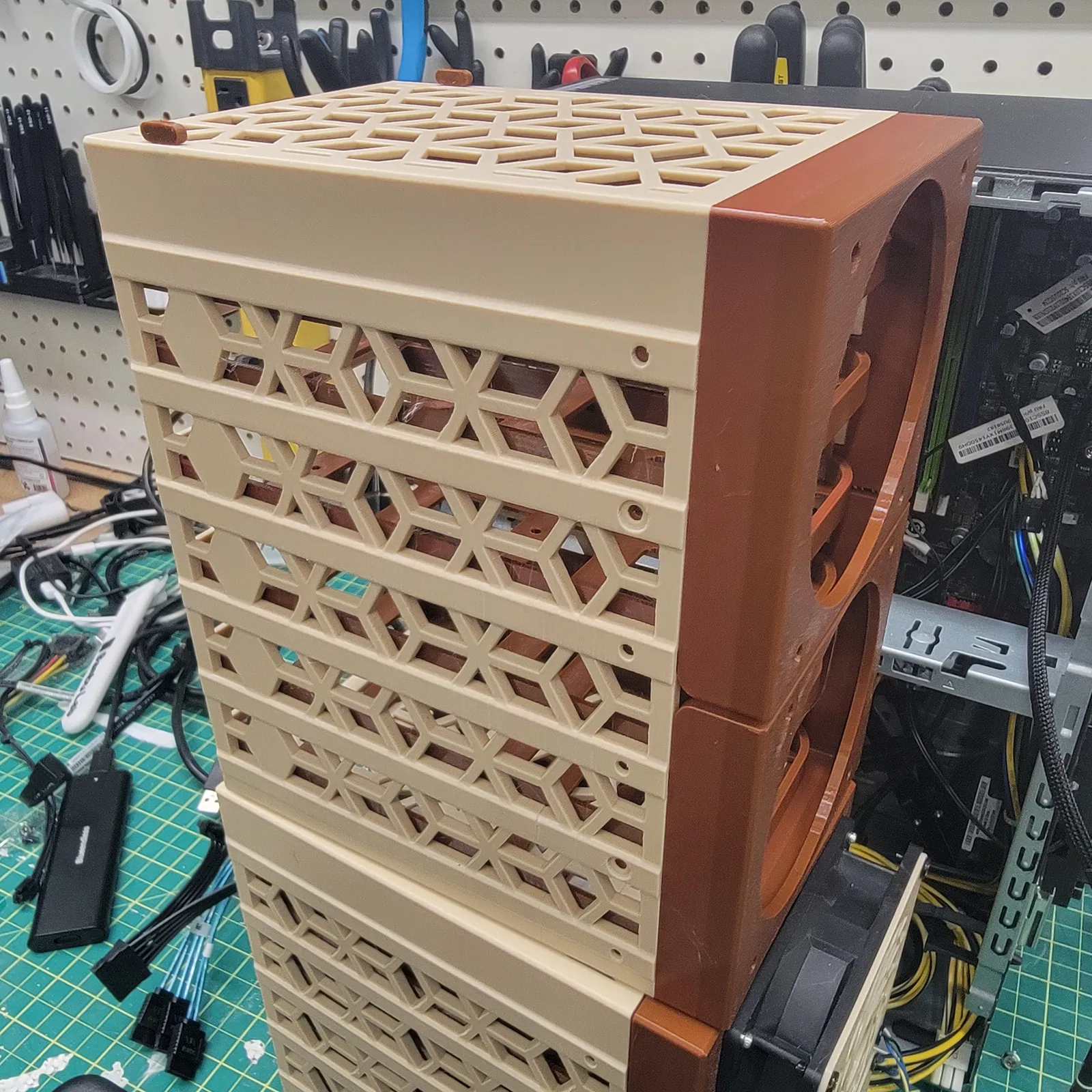

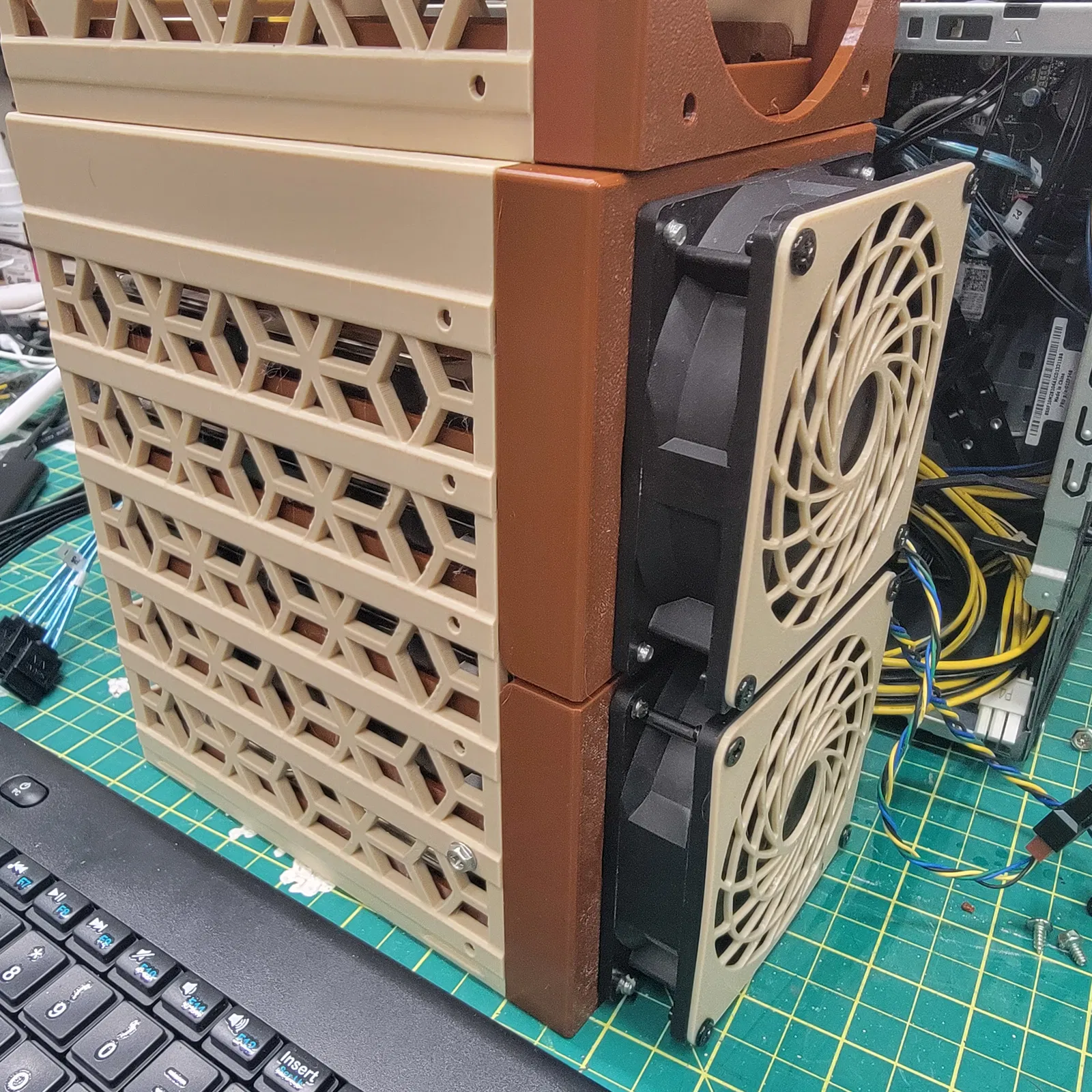

Dự án NAS tự chế cho nhiều ổ cứng. Bạn có thể phối hợp cả SSD và HDD, làm mát bằng quạt 92mm và gắn chắc chắn vào vỏ máy tính kim loại bằng nam châm 10x3mm. Thiết kế bao gồm thanh trượt khóa khay ổ cứng rất tiện lợi.
Mô tả

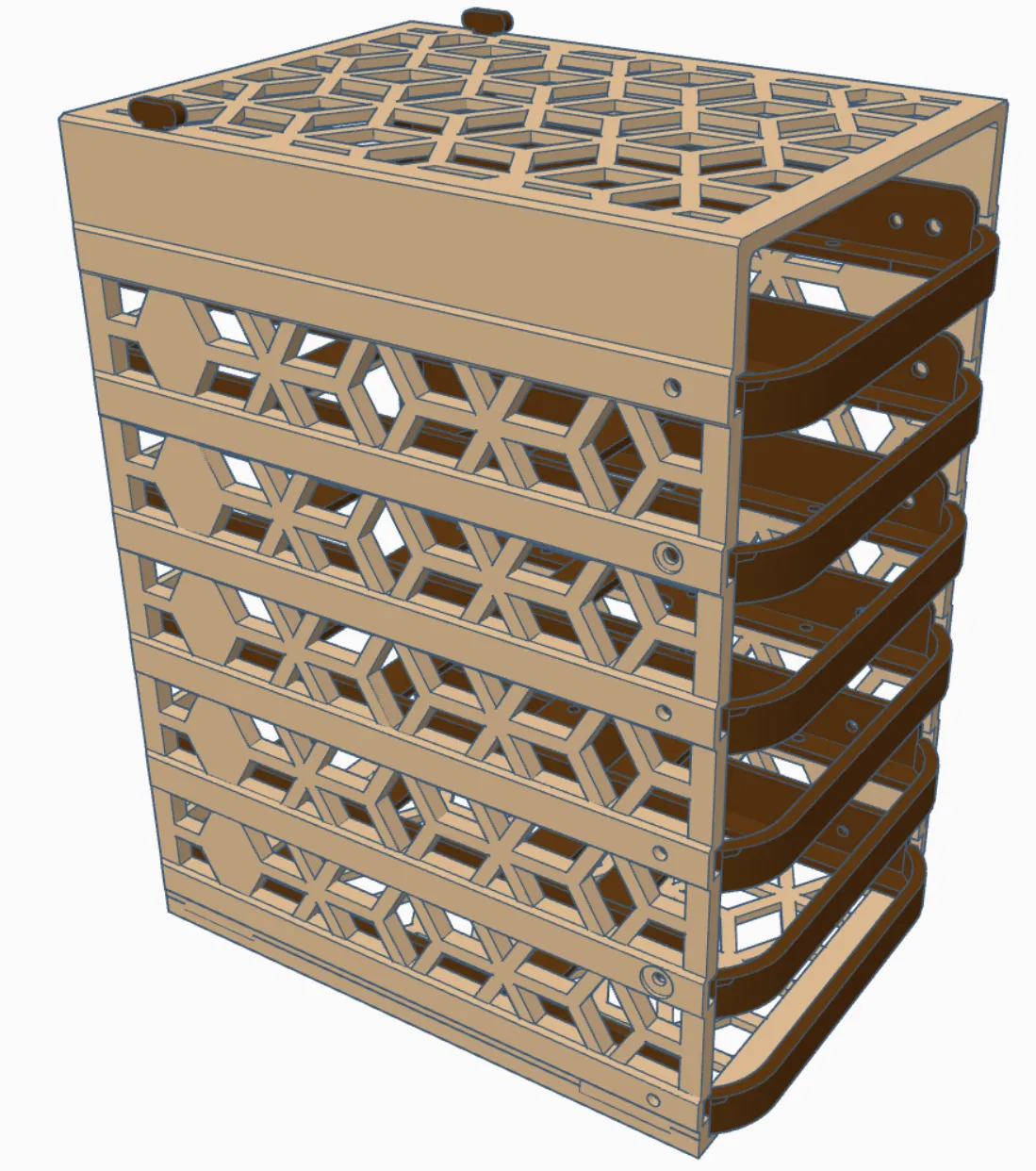

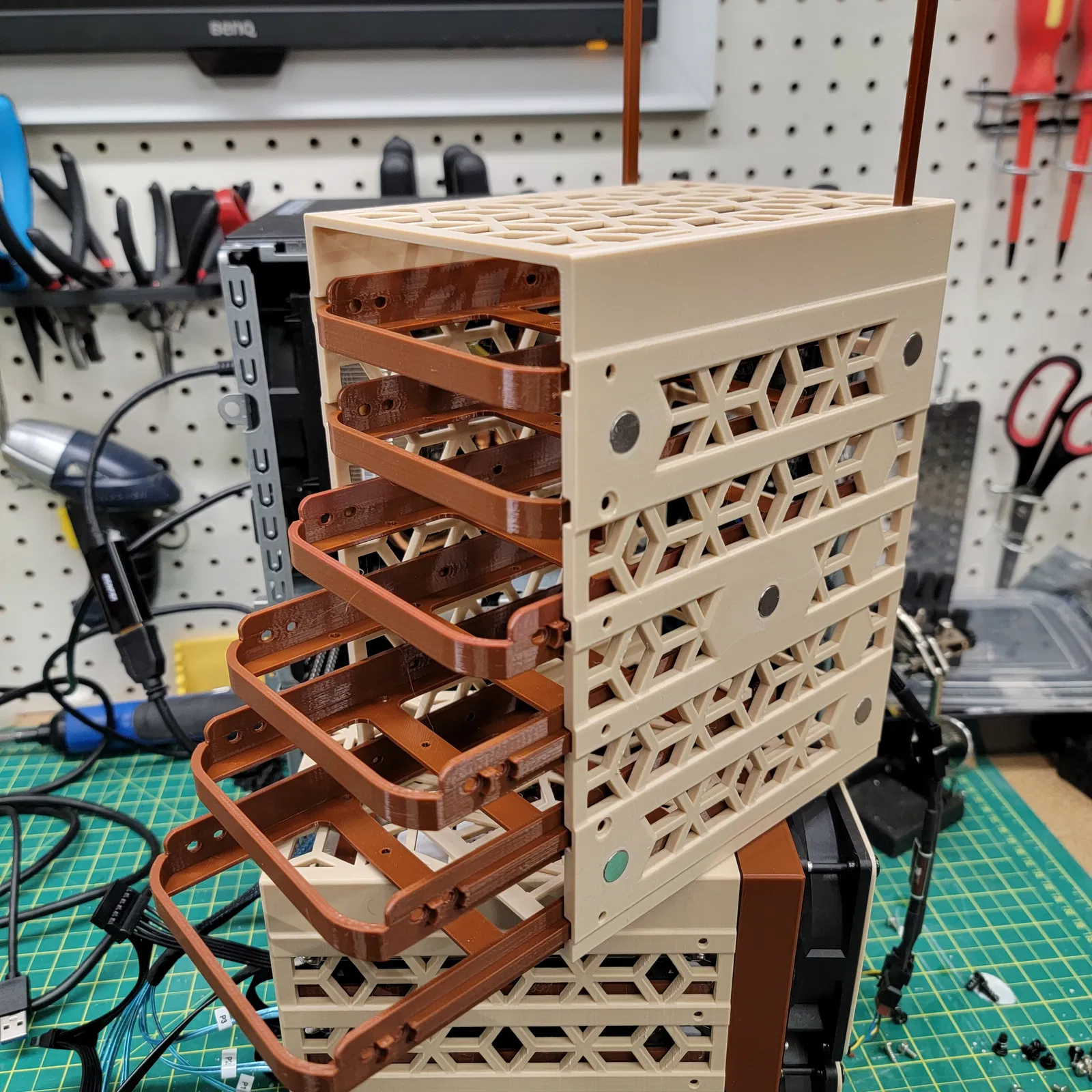

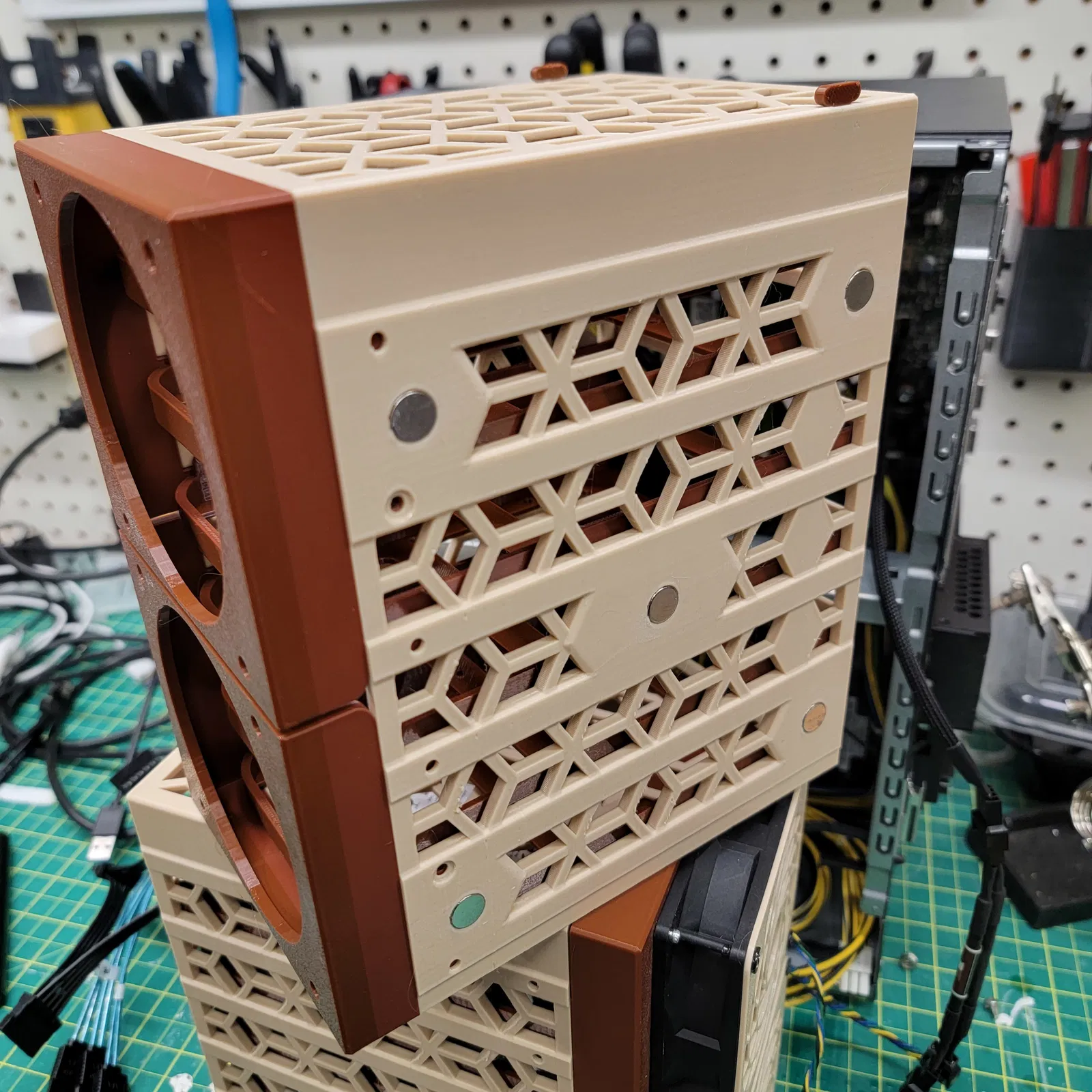

Mình cần một cái ổ chứa ổ cứng cho 12 ổ đĩa hỗn hợp. Mình rất thích thiết kế gốc nhưng muốn điều chỉnh lại cho phù hợp với nhu cầu riêng của mình. Vì mình sẽ gắn các khung này lên vỏ máy tính bằng kim loại bằng nam châm, nên mình đã thêm các lỗ để gắn nam châm 10x3mm. Mình cũng muốn khóa các khay ổ cứng cố định nên đã thiết kế thêm một cái "thanh" trượt khóa. Các bạn có thể cần điều chỉnh kích thước của thanh này để phù hợp với độ sai số của máy in của mình. Với mình thì các file hiện tại in ra vừa khít luôn.
In ấn Mình in bằng nhựa PETG nhưng dùng PLA vẫn ổn nha. Các khe cắm thanh khóa có lẽ không cần support vẫn in được, nhưng mình không muốn mạo hiểm. Mình dùng 3 lớp tường (walls) và infill cubic 35%, có vẽ support thủ công trên khung. Các khay ổ cứng in rất tốt với tính năng auto support, còn các thanh khóa thì mình chỉ in tường, không cần infill.
