Vỏ Snap-Fit cho Balun Mantelwellensperre (RG58, FT140-43)
Vỏ bảo vệ 2 mảnh in 3D không cần support, được tối ưu hóa cho lõi FT140-43 và cáp RG58. Thiết kế nhỏ gọn, bền bỉ, cực kỳ thích hợp cho các hoạt động vô tuyến dã ngoại như POTA.
Mô tả
Mô tả

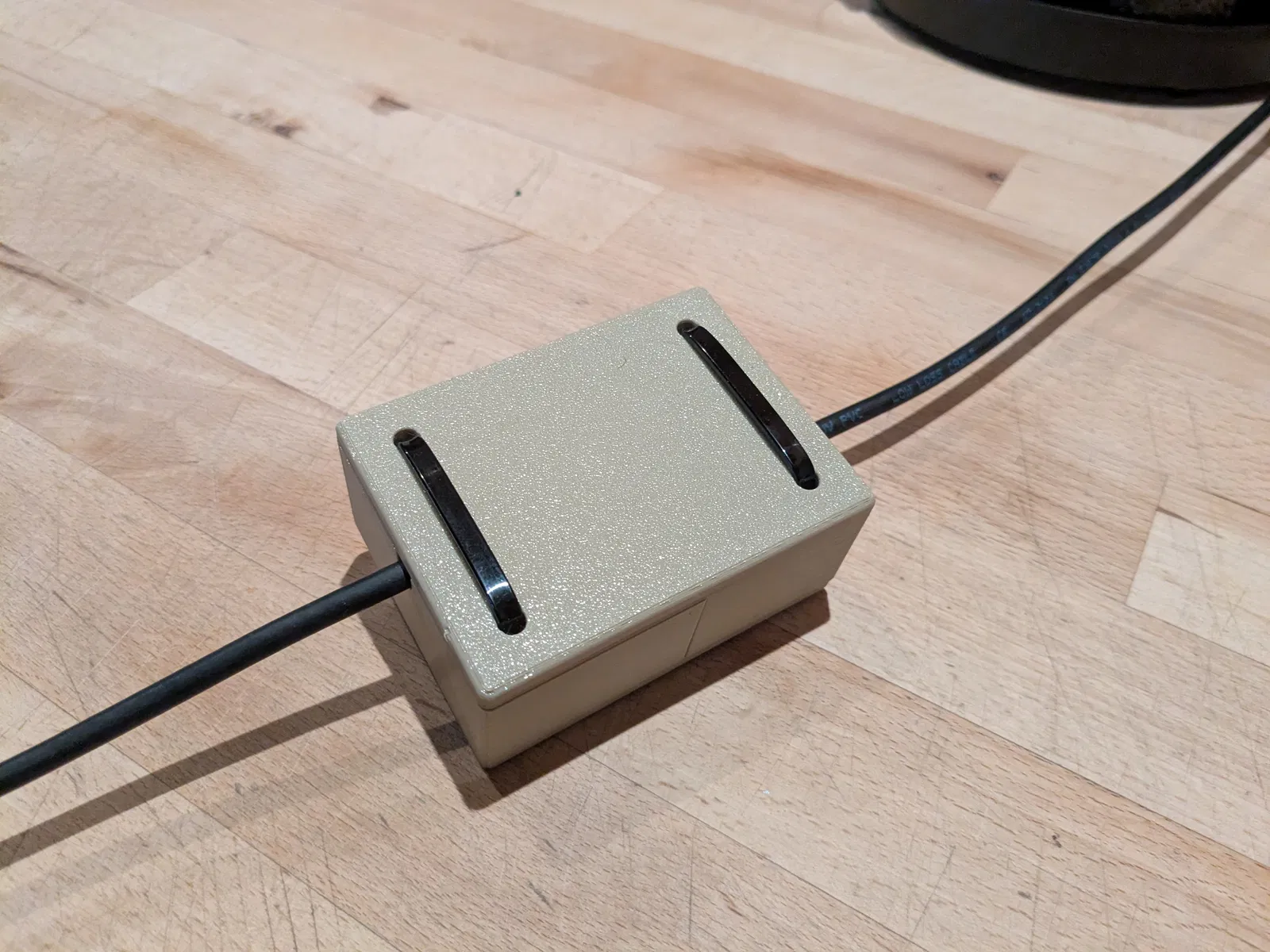

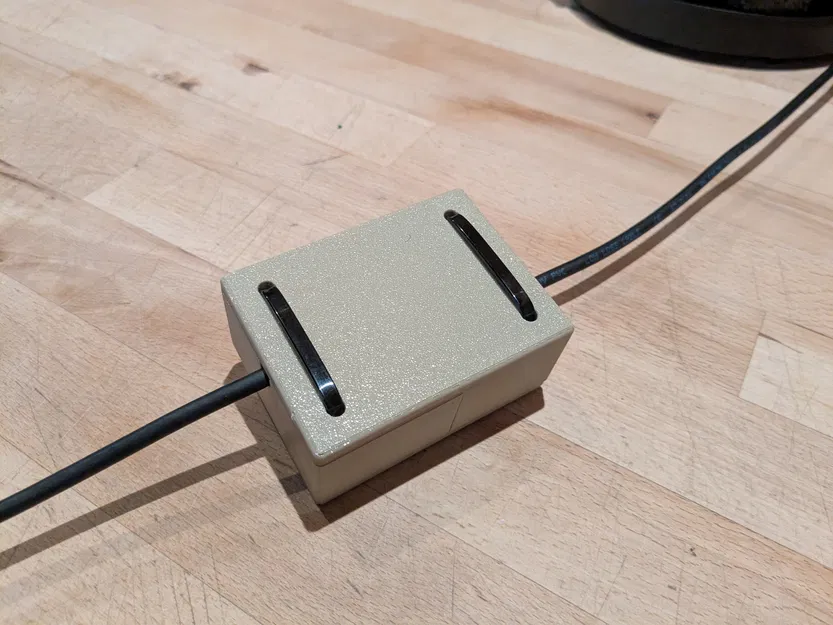

Vỏ bảo vệ gồm hai mảnh dành cho bộ chặn dòng tín hiệu nhiễu (common-mode choke/HF choke) nhỏ gọn, sử dụng lõi Amidon FT140-43 và cáp RG58. Vỏ giúp bảo vệ cơ học vững chắc cho các vòng dây quấn, rất lý tưởng để mang đi xa (ví dụ như chơi POTA). Hiệu suất điện phụ thuộc vào lõi và số vòng dây; chi tiết kỹ thuật bạn xem tại https://dd6yi.darc.de.
Đặc điểm
- Vừa vặn cho FT140-43 + RG58

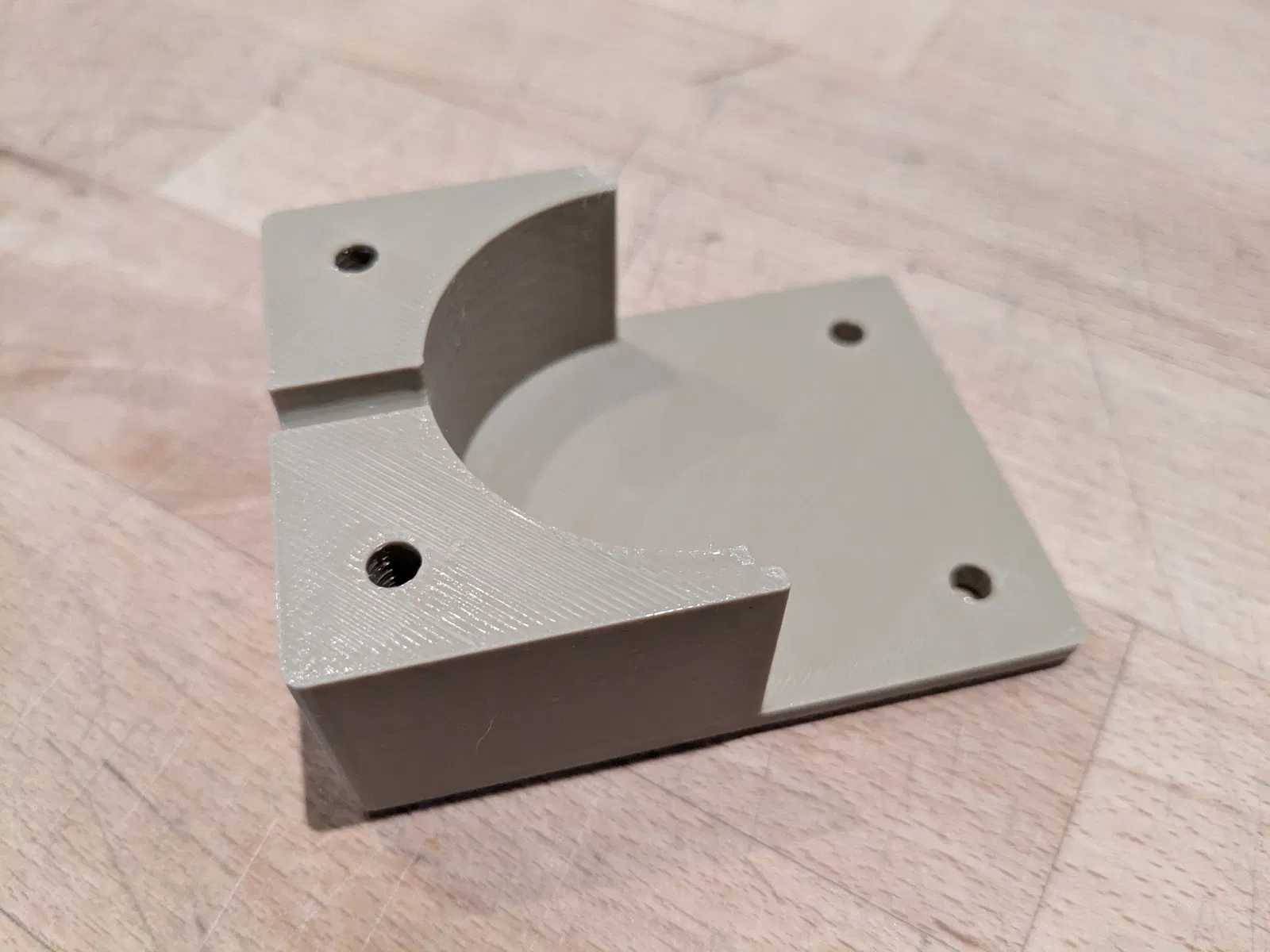

- Hai mảnh vỏ giống hệt nhau, thiết kế khớp nối chắc chắn

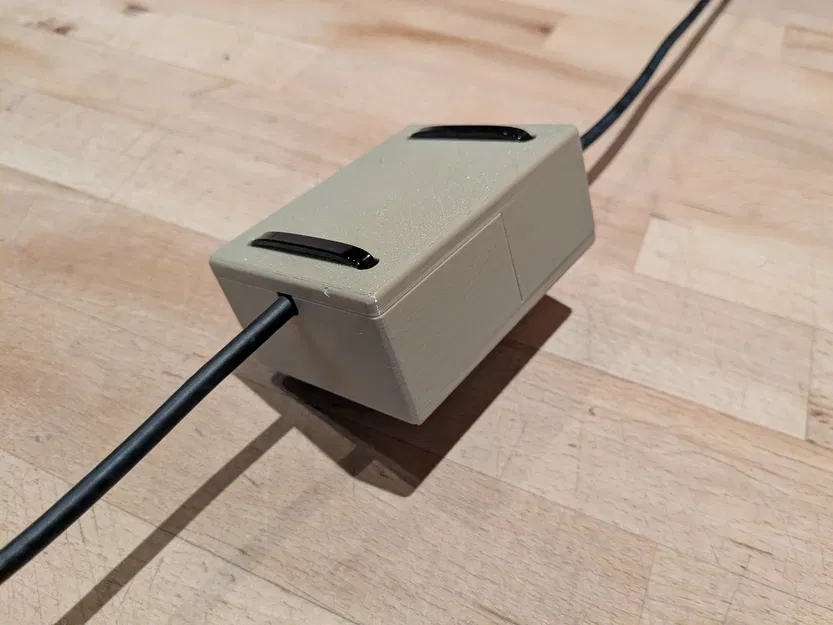

- Cố định bằng dây rút (cable ties); có thể bắt vít tùy chọn
- In không cần support
- Đã thử nghiệm tốt với PETG; các loại nhựa khác vẫn dùng được
Lưu ý khi Slicing

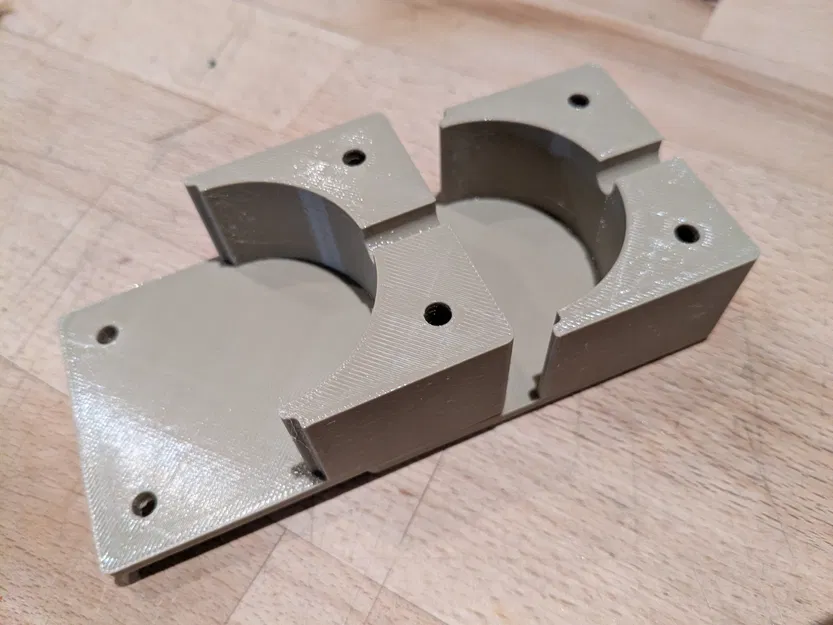

Bạn import file vào, nhân đôi lên, rồi lật ngược (mirror) bản sao (ví dụ qua trục X), sau đó in cả hai nửa cùng lúc với mặt phẳng úp xuống bàn in.
Mẹo in ấn
- Chất liệu: Khuyên dùng PETG; có thể dùng PLA/ASA/ABS
- Độ dày lớp in (Layer height): 0,2 mm
- Infill: 20–30%, 3–4 tường (perimeters)
- Support: Không cần
Hướng dẫn lắp ráp
- Quấn cáp RG58 vào lõi FT140-43 theo ý muốn của bạn
- Đặt lõi vào một bên vỏ, đặt nửa vỏ còn lại lên trên
- Cố định bằng 2–4 dây rút hoặc bắt vít
- Đừng siết quá chặt làm dập cáp, chỉ cần khít là được
Lưu ý: Vỏ này chỉ giúp bảo vệ cơ học; nếu cần chống nước thêm thì bạn bọc thêm ống co nhiệt. Nếu dùng ngoài trời lâu ngày, hãy ưu tiên các loại nhựa kháng tia UV. Thông tin kỹ thuật chi tiết: https://dd6yi.darc.de
