Hộp kiểm tra pin AA tùy chỉnh với cọc đấu dây bắt vít
Mẫu hộp kiểm tra pin AA cho phép bạn linh hoạt cấu hình kết nối pin song song hoặc nối tiếp. Thiết kế đi kèm hướng dẫn chi tiết về linh kiện và cách lắp ráp cầu đấu dây để đảm bảo tiếp xúc tốt nhất cho các dự án điện tử của bạn.
Mô tả

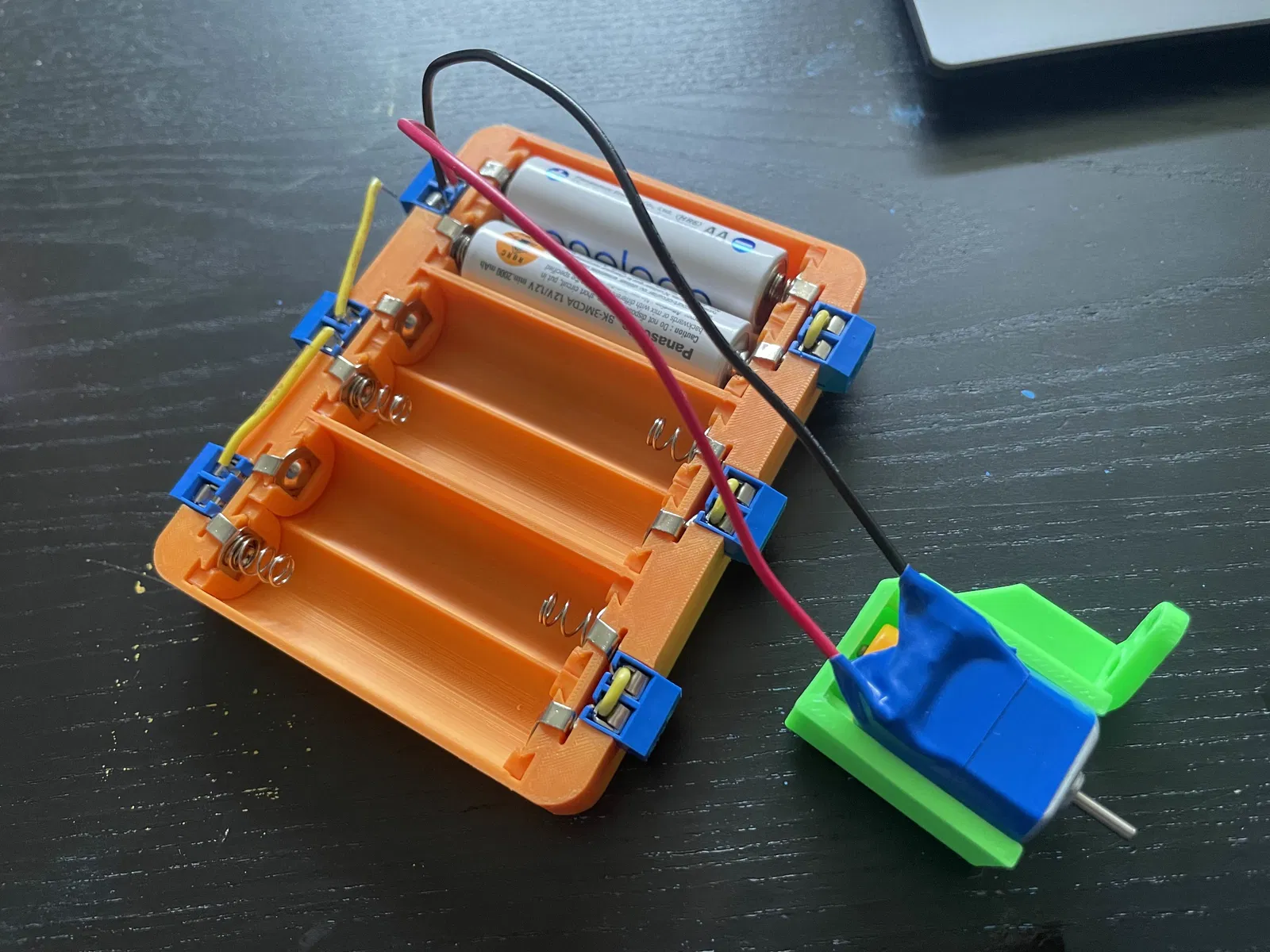

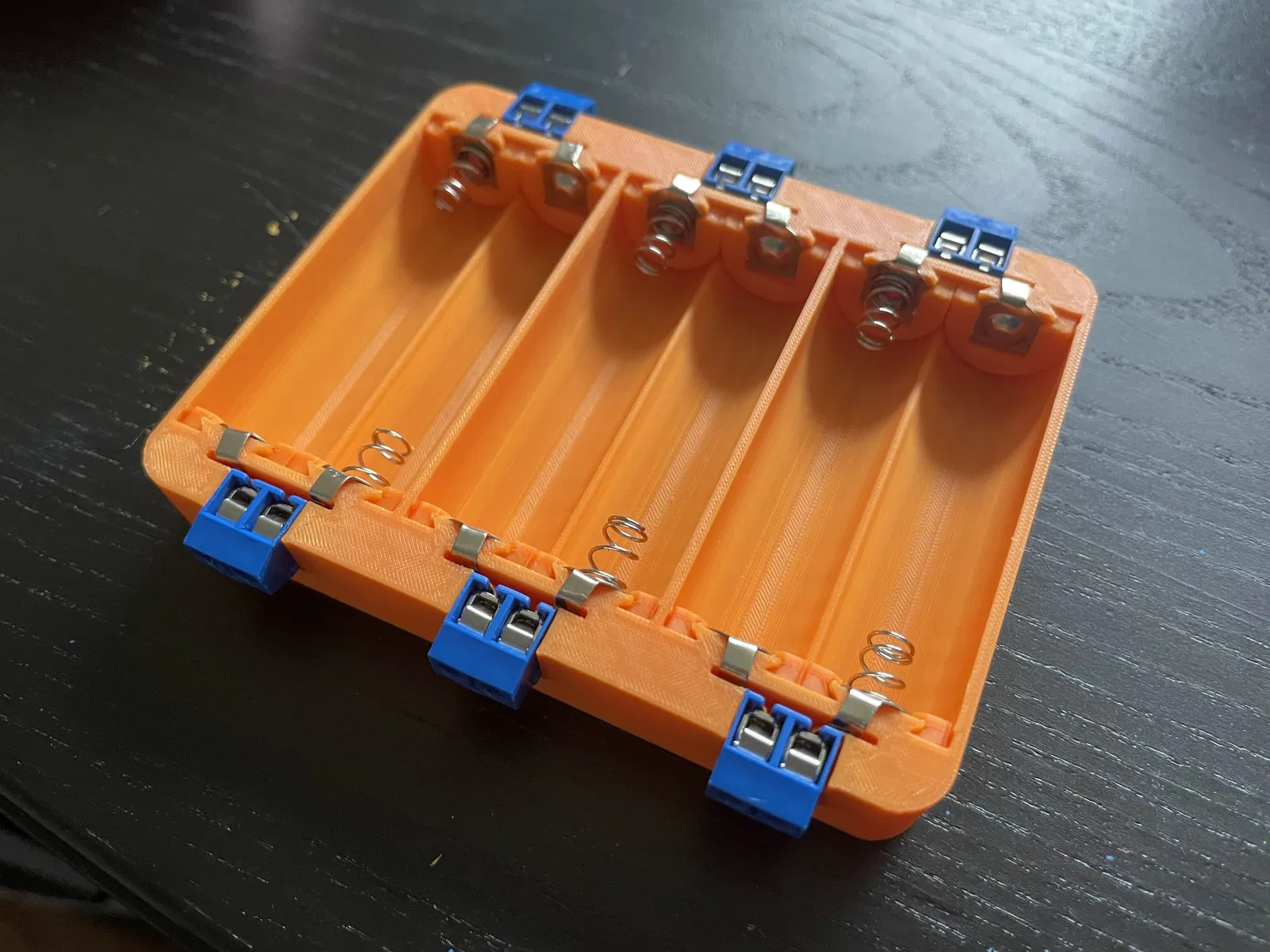

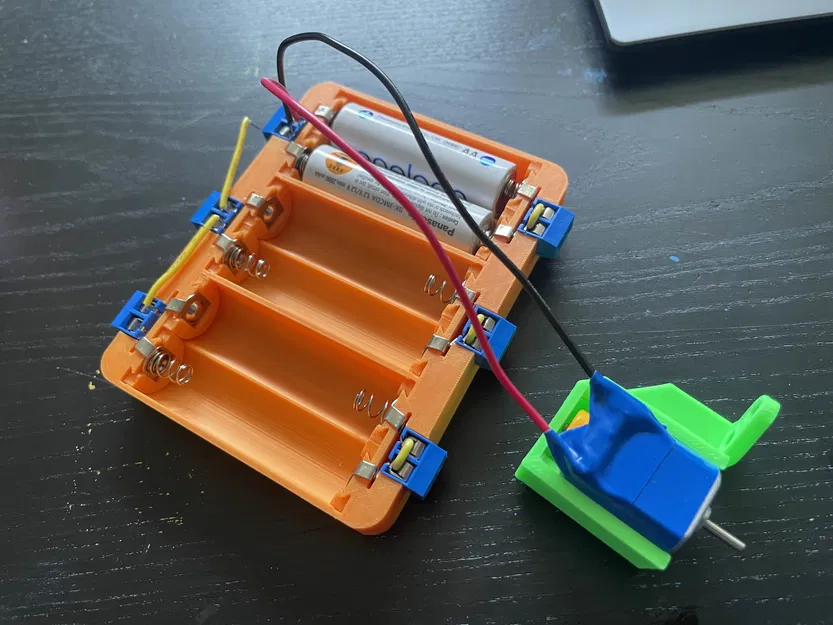

Bạn có thể tùy chỉnh để mắc pin song song hoặc nối tiếp tùy theo nhu cầu. Mình khuyên bạn nên in phần giữ tiếp điểm (contact retainer) với độ phân giải lớp in 0.10mm (hoặc dùng đầu phun có đường kính nhỏ hơn). Dưới đây là các linh kiện mình đã sử dụng cho mô hình này:
Tiếp điểm pin: 50 cái lò xo tiếp điểm pin AAA mạ niken 10x9mm.
Cọc đấu dây: 50 cái cầu đấu dây (screw terminal) gắn PCB, khoảng cách 5mm (loại 2P 30 cái, 3P 10 cái, 4P 10 cái).
Bạn cần bẻ thẳng chân của cầu đấu dây. Phần này được thiết kế để lắp vừa khít (press fit).
