Giá đỡ bộ thước đo Vevor Lathe DRO
Mẫu giá đỡ dành cho bộ thước Vevor DRO trên máy tiện mini, giúp kết nối bộ phận trượt và cảm biến. Thiết kế tối ưu để tránh phần ốp nhôm, cần khoan lỗ và sử dụng ốc vít M4/M5/M6 để lắp đặt chắc chắn. Nên in bằng nhựa PET-CF hoặc vật liệu tương tự.
Mô tả

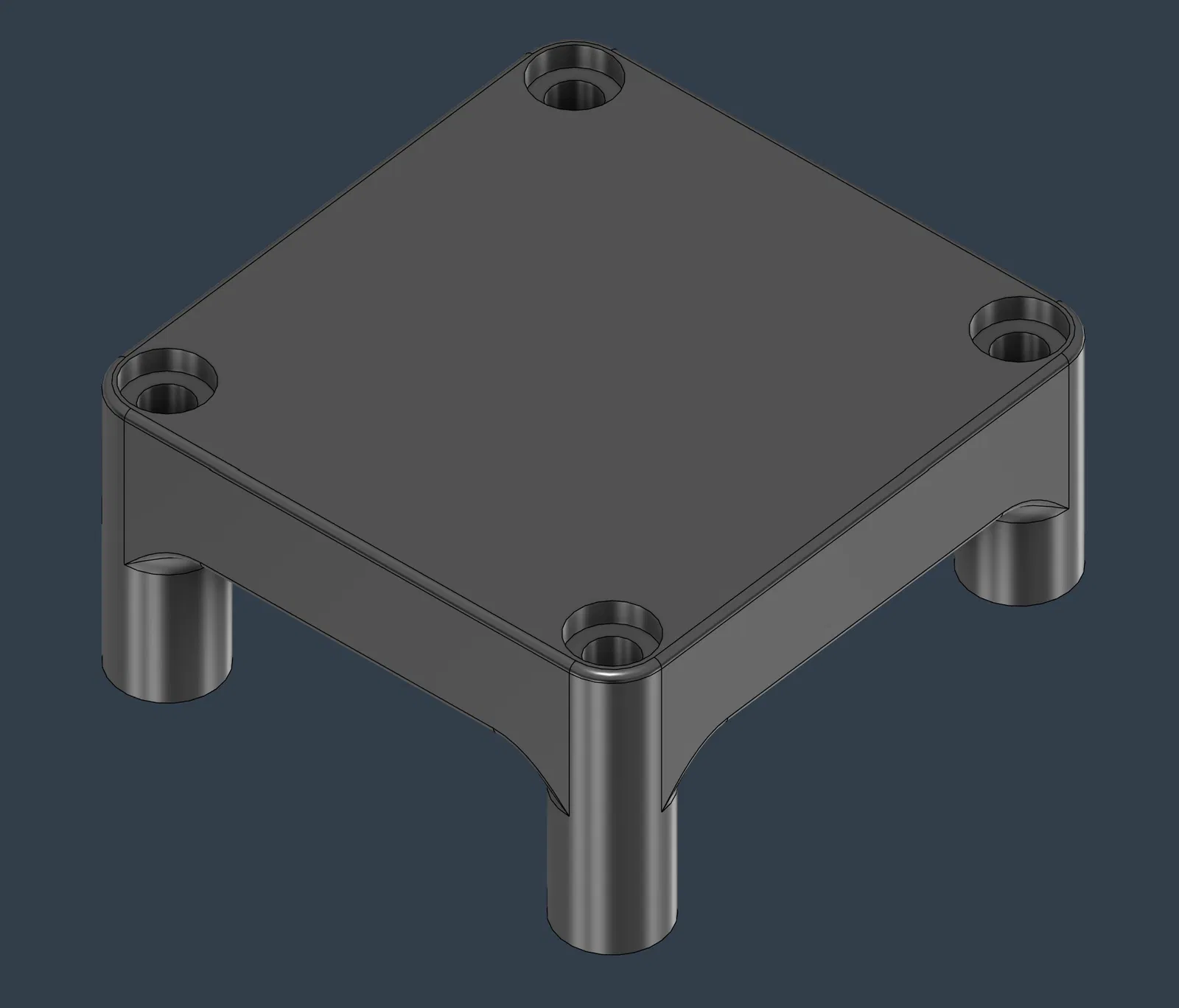

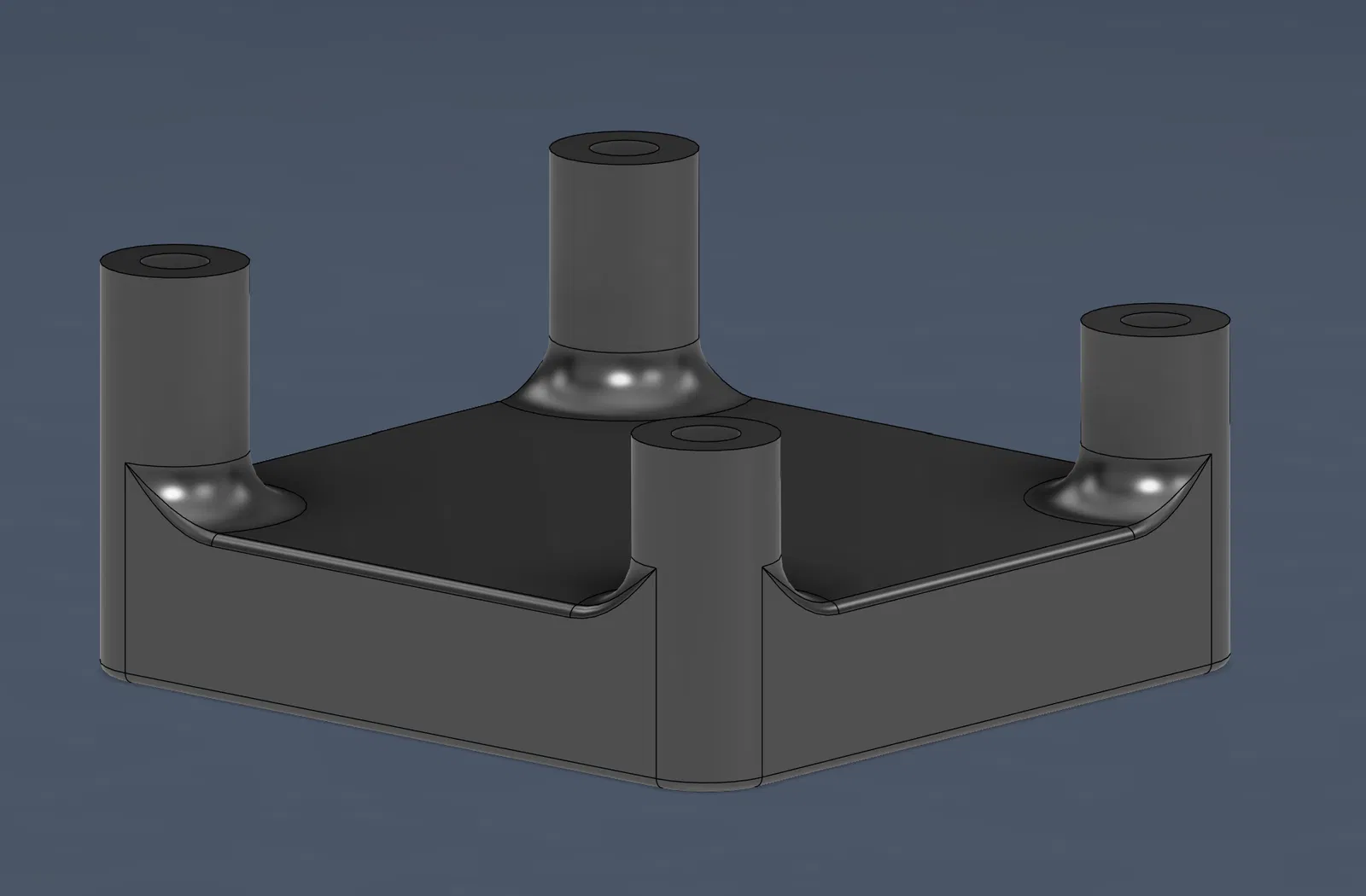

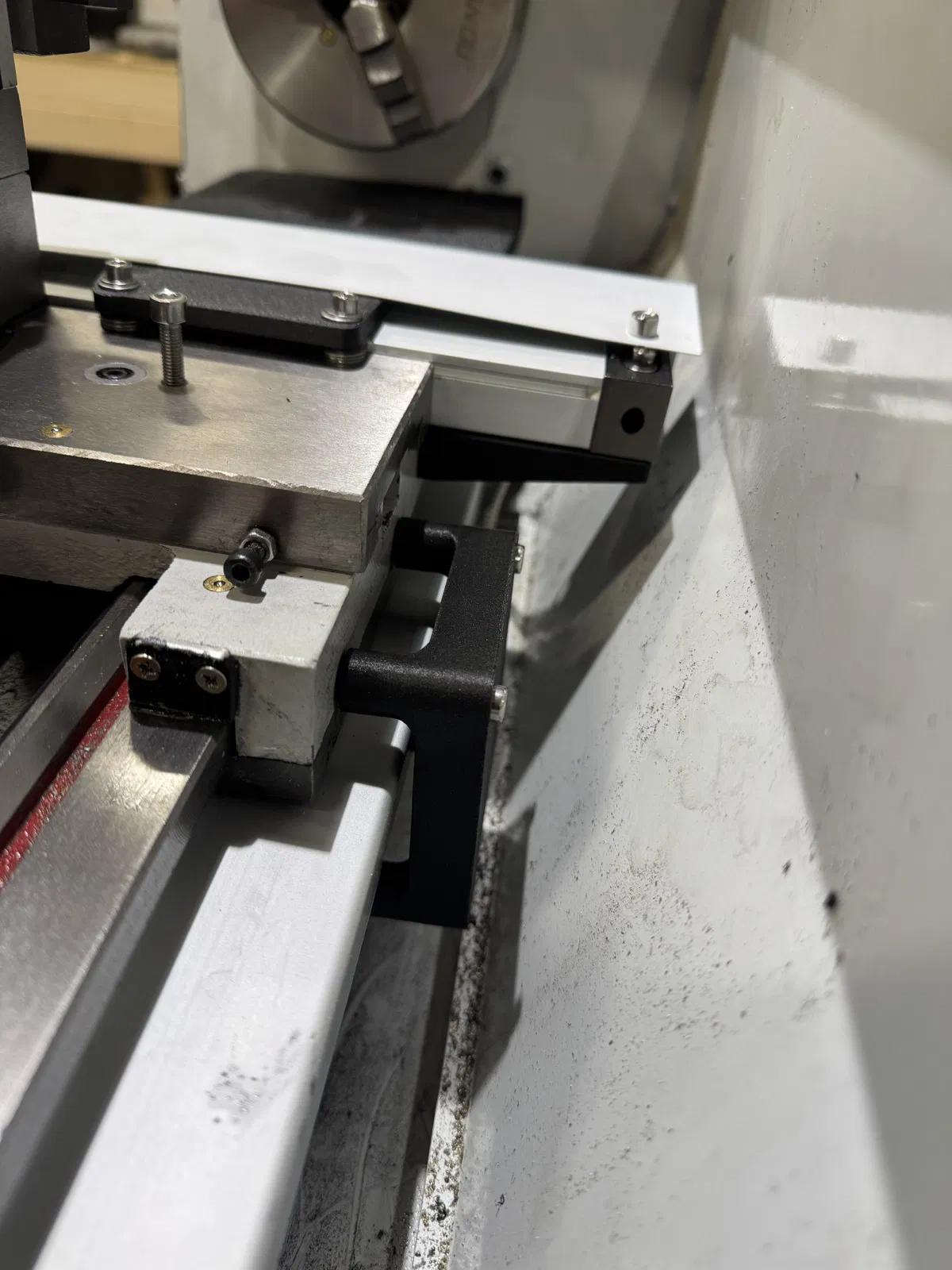

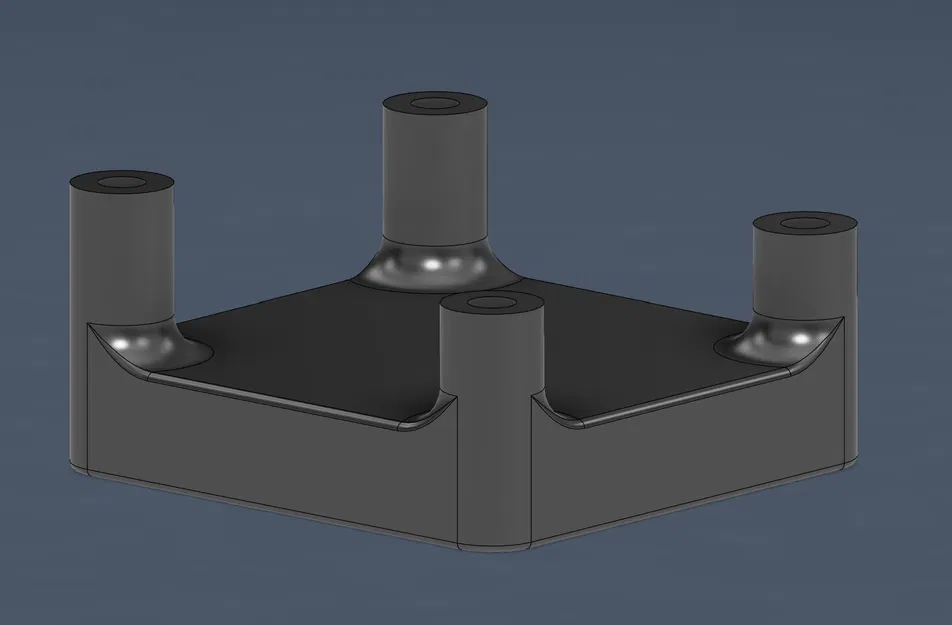

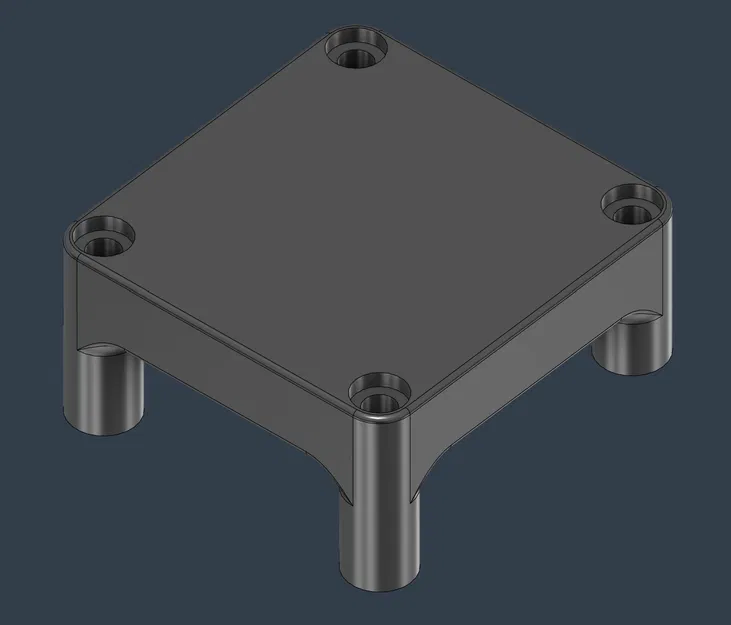

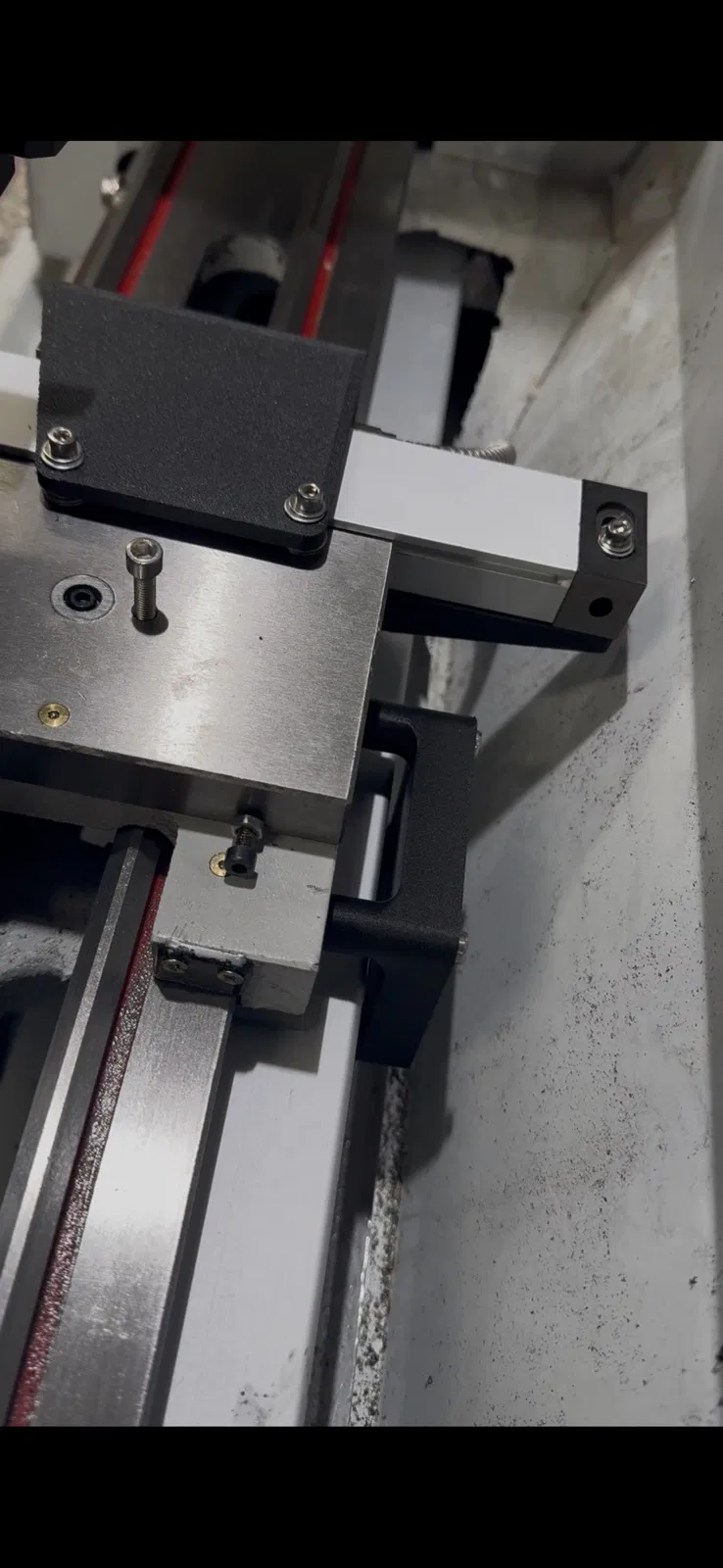

Mình đã dùng món này cho bộ phận đọc thước (sled reader) trên bộ Vevor DRO (150mm) của mình. Đối với trục dài, mình cần một cái giá đỡ để kết nối bộ phận trượt và cảm biến đọc lại với nhau. Thiết kế này được làm để tránh phần ốp nhôm đi kèm theo bộ DRO. Mình đã khoan và taro vài lỗ trên khung máy tiện và bộ phận trượt, sau đó in bằng nhựa PET-CF với độ đặc (infill) 65% và 6 vách (walls), cuối cùng lắp đặt bằng ốc vít M5, M6 và M4. Khi in, mình đặt phần vấu hướng lên trên và có dùng support để lỗ bắt ốc sạch đẹp hơn, mặc dù mình nghĩ có thể không cần thiết đâu. Đây là video ngắn về quá trình mình lắp đặt: https://www.youtube.com/shorts/XI-ELans7Ho
