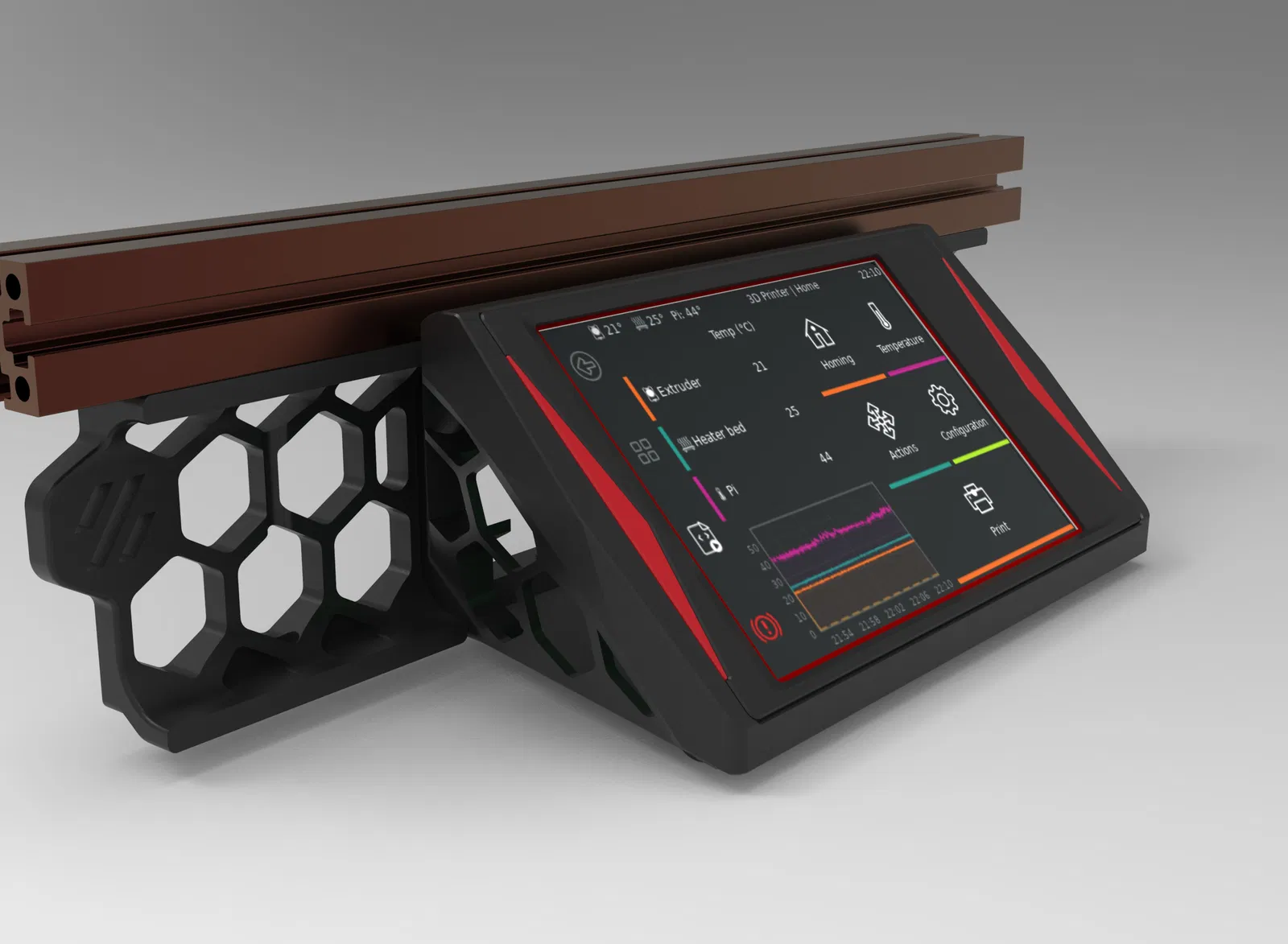

Vỏ gắn màn hình cảm ứng TFT35 SPI V2.1 cho Voron 0.2
Đây là mẫu vỏ dùng để gắn màn hình BTT TFT35 SPI V2.1 cho máy in Voron 0.2. Thiết kế được tối ưu hóa để hạn chế dùng support và đã được kiểm chứng kích thước kỹ lưỡng. Đã bao gồm file .stp cho các bạn muốn tùy chỉnh thêm.
Mô tả
Thông tin lưu ý: Mình sử dụng mô hình CAD của BTT và các mô hình CAD của Voron 0.2 để lấy kích thước. Mình không sở hữu máy in Voron 0.2 hay màn hình TFT35, nhưng bạn Eric Ebert trên Printables, người đã hỗ trợ nhiều tính năng cho thiết kế này, đã in và lắp thử nghiệm vài cái trong quá trình thiết kế.

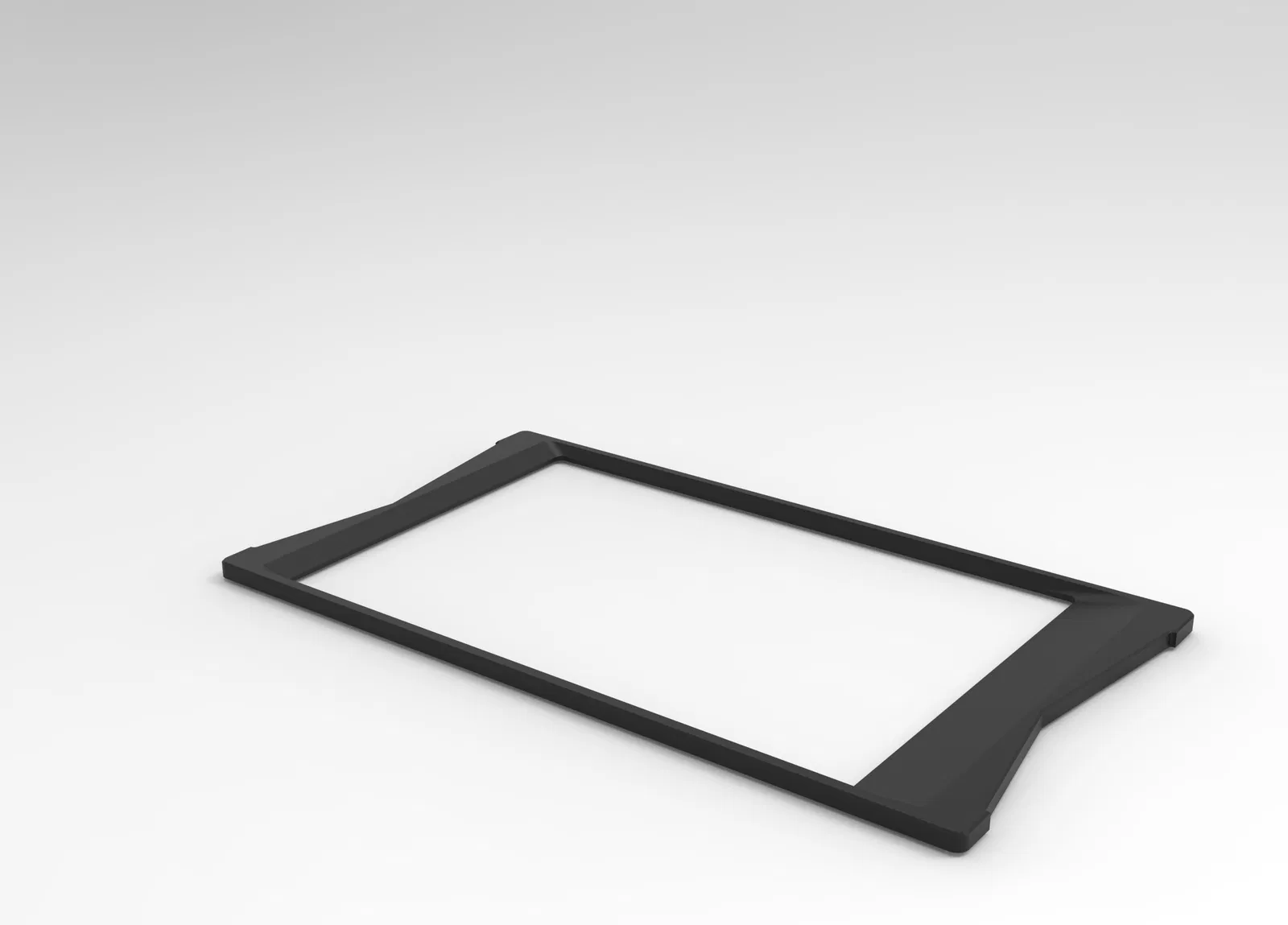

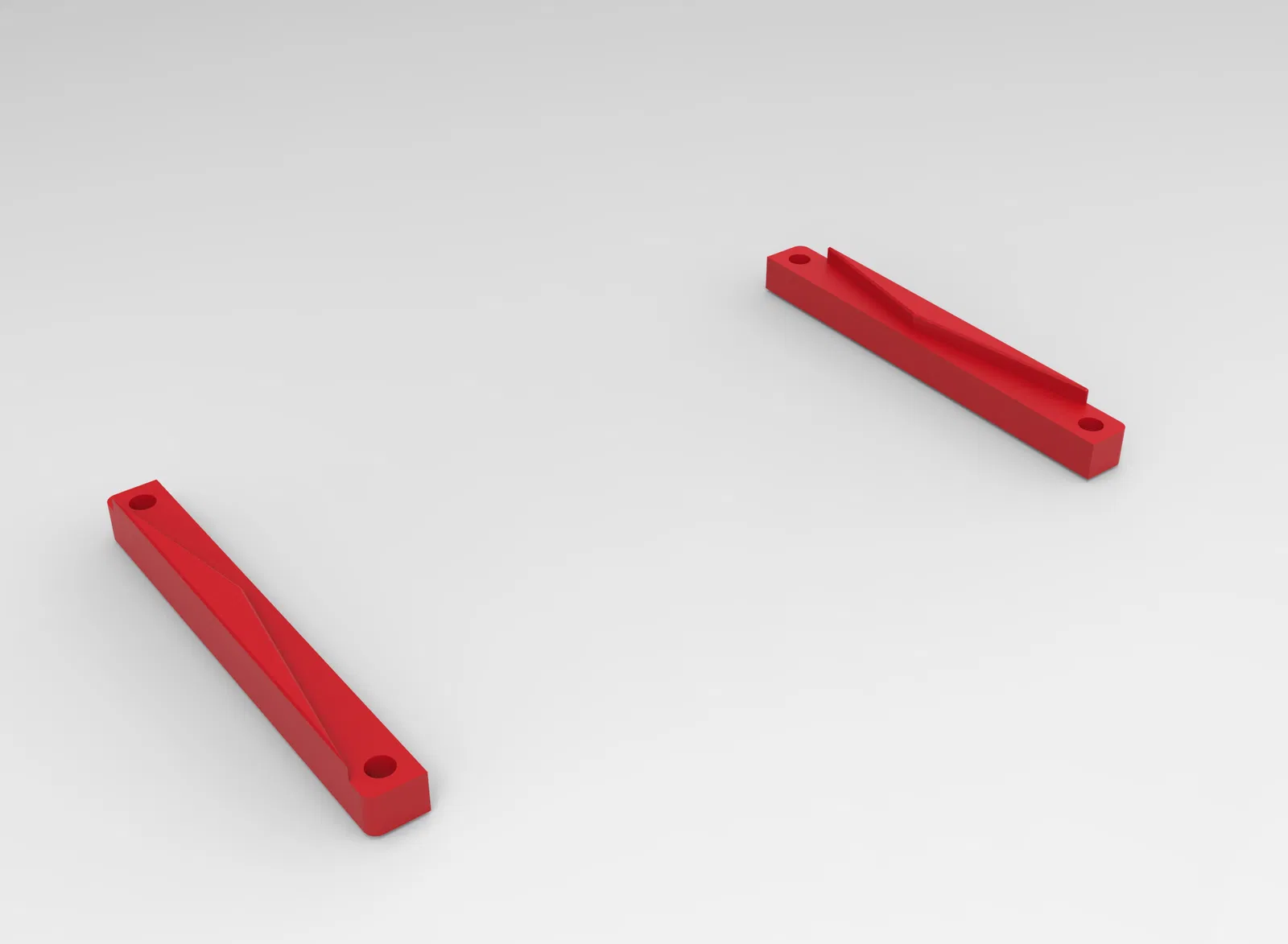

Màn hình được cố định bằng 4 con ốc m3x8 socket head cap, bắt từ mặt sau của vỏ và vặn thẳng vào phần bezel. Phần bezel được dán cố định lên các miếng ốp trang trí (accents) bằng vài giọt keo 502.

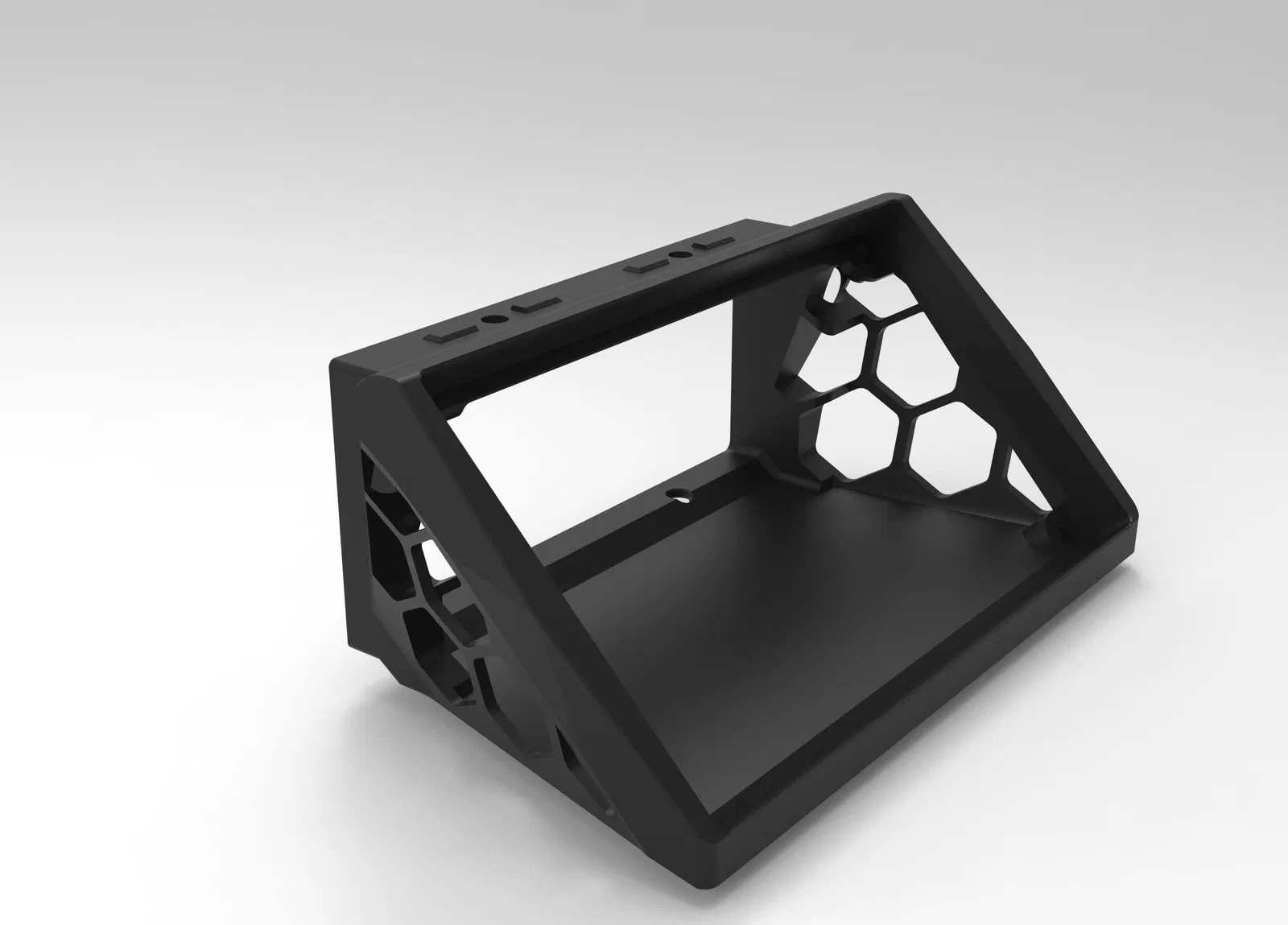

Mình cố gắng thiết kế sao cho cần ít support nhất có thể, nhưng họa tiết tổ ong có vài đoạn cầu (bridge) khá dài. Theo mình, sử dụng tính năng organic supports trong PrusaSlicer thiết lập ở 30 độ sẽ cho kết quả rất tốt trên các thiết kế tương tự.
Cập nhật: Đã thêm file .stp cho các bác muốn tùy biến (remix).
