Bộ chuyển đổi cờ-lê VEX VRC sang ốc HCU (M4) V1
Bộ chuyển đổi giúp biến cờ-lê VEX thành kích cỡ M4 để siết ốc HCU. Giải pháp tiết kiệm cho người chơi VEX không có cờ-lê 7mm. Có kèm tùy chọn in không support và file có độ hở (tolerance) khác nhau để vừa vặn hơn.
Mô tả
Thông tin chung

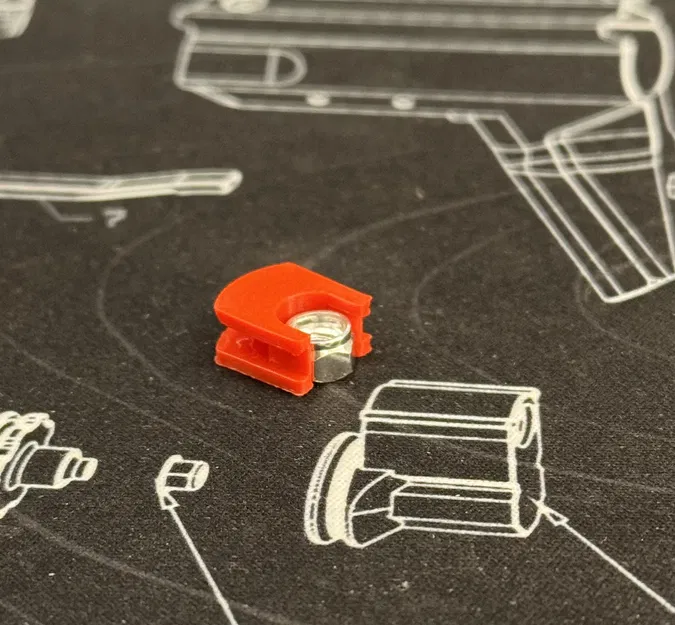

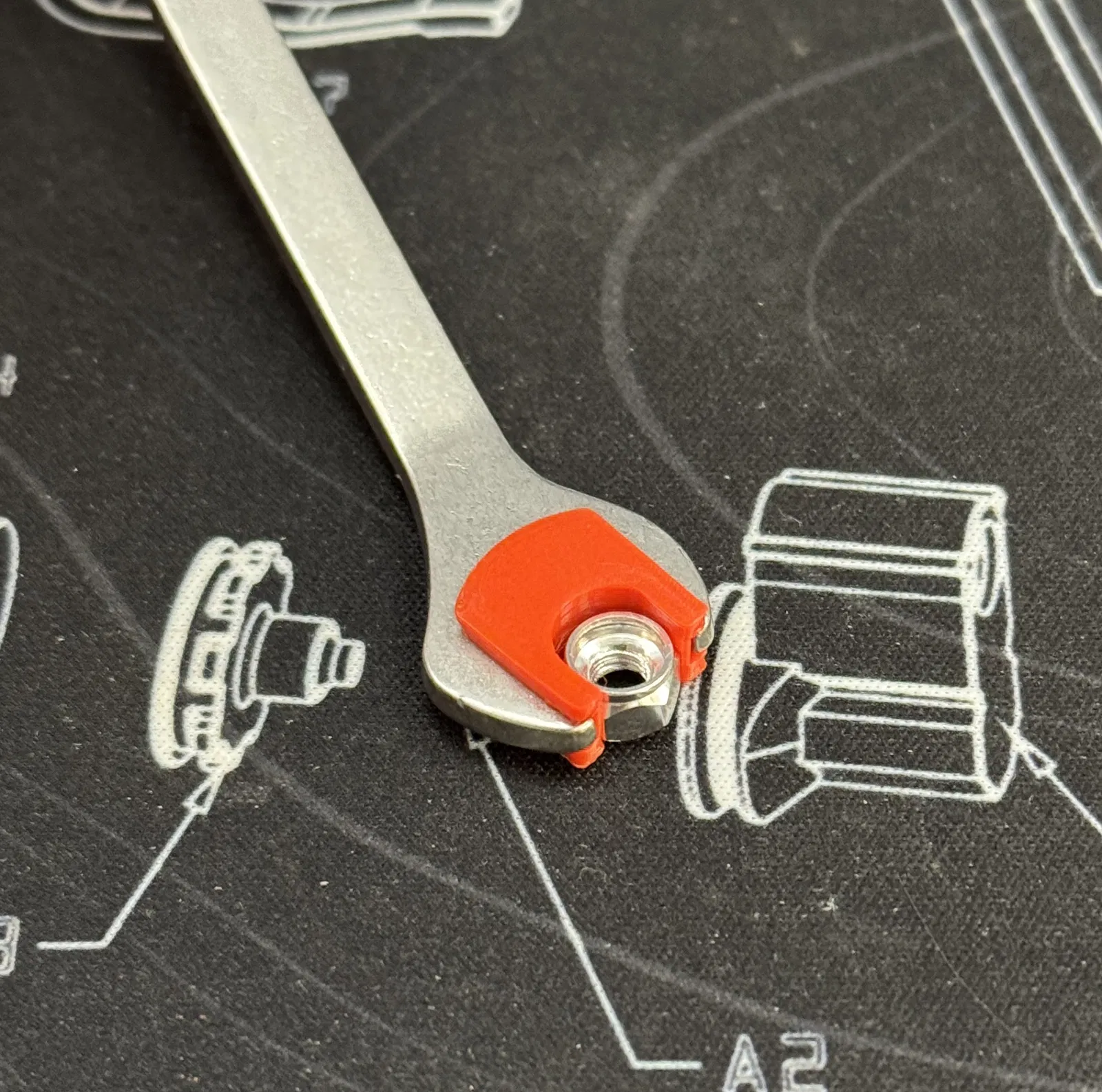

Bộ chuyển đổi này cho phép bạn biến đầu lớn của cờ-lê VEX (thường dùng trong giải VEX Robotics Competition) trở thành kích cỡ M4, giúp bạn sử dụng được các loại ốc HCU/M4. https://hcu-tech.square.site/product/hcu-nylocks/HJESOE6J2O7F6Z3XUKFA65Z3?cp=true&sa=true&sbp=false&q=false
Đây là cách tiết kiệm chi phí để dùng ốc nylock nếu bạn không có cờ-lê 7mm. Tuy nhiên, vì là hàng in 3D nên độ bền sẽ không bằng cờ-lê chuyên dụng.
File "toleranced" sẽ giúp bạn lắp vào cờ-lê dễ hơn nhưng có thể bị lỏng. Nếu bạn thấy bị lỏng, hãy in bản "non-toleranced".
Bản "Low Profile" lược bỏ một mặt giữ để bạn có thể in mà không cần support, đồng thời giúp tháo lắp nhanh hơn. Cá nhân mình thì không dùng bản này.
Thiết lập in ấn
Cần sử dụng support. Mình thường để khoảng cách lớp trên cùng của support (Z distance offset) là 0.225mm.
Cảm ơn "ak_is_a_robot" trên Discord đã góp ý cho thiết kế này.
