Hướng dẫn cuộn filament 90 độ cho Prusa MK4

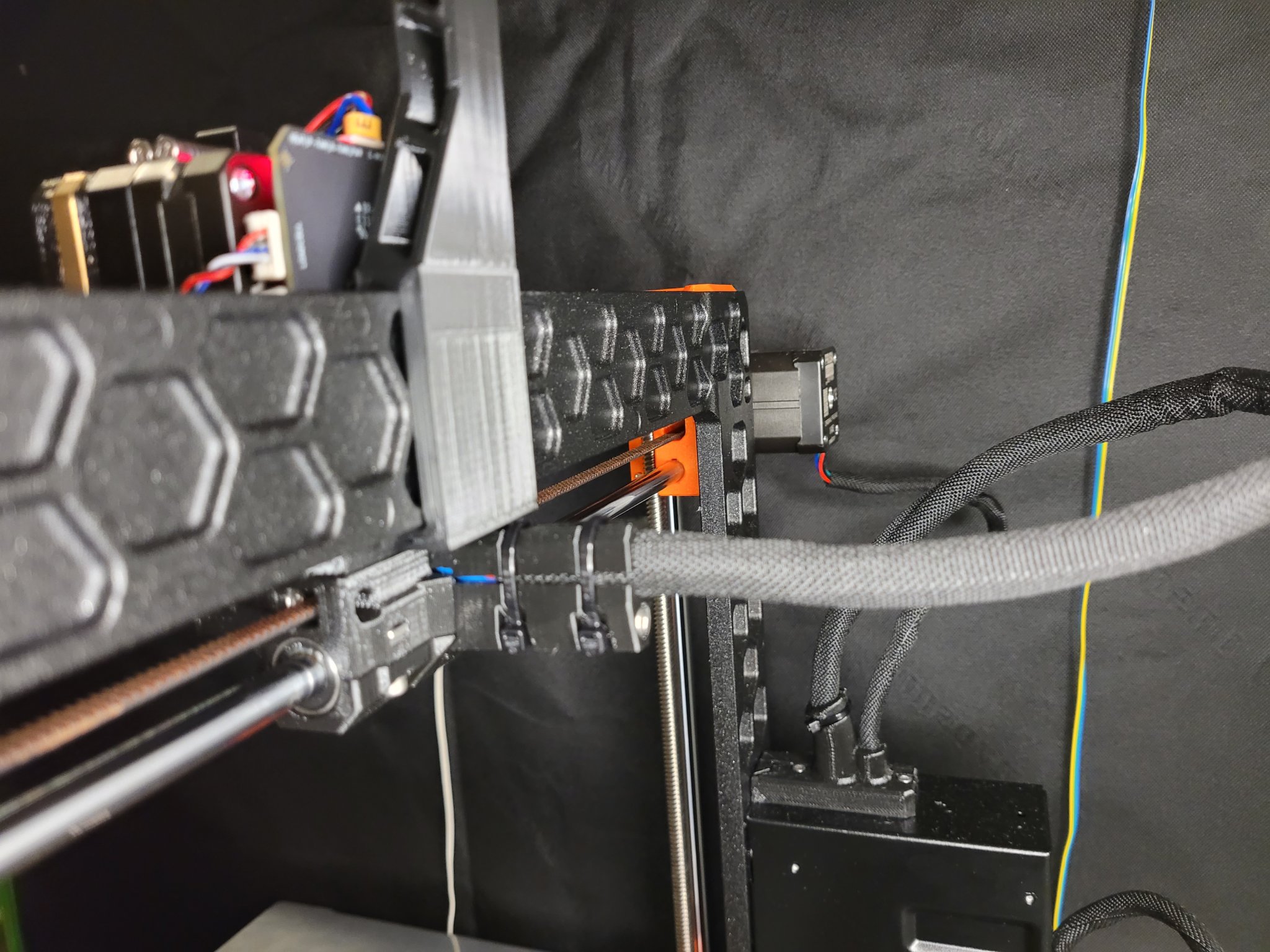

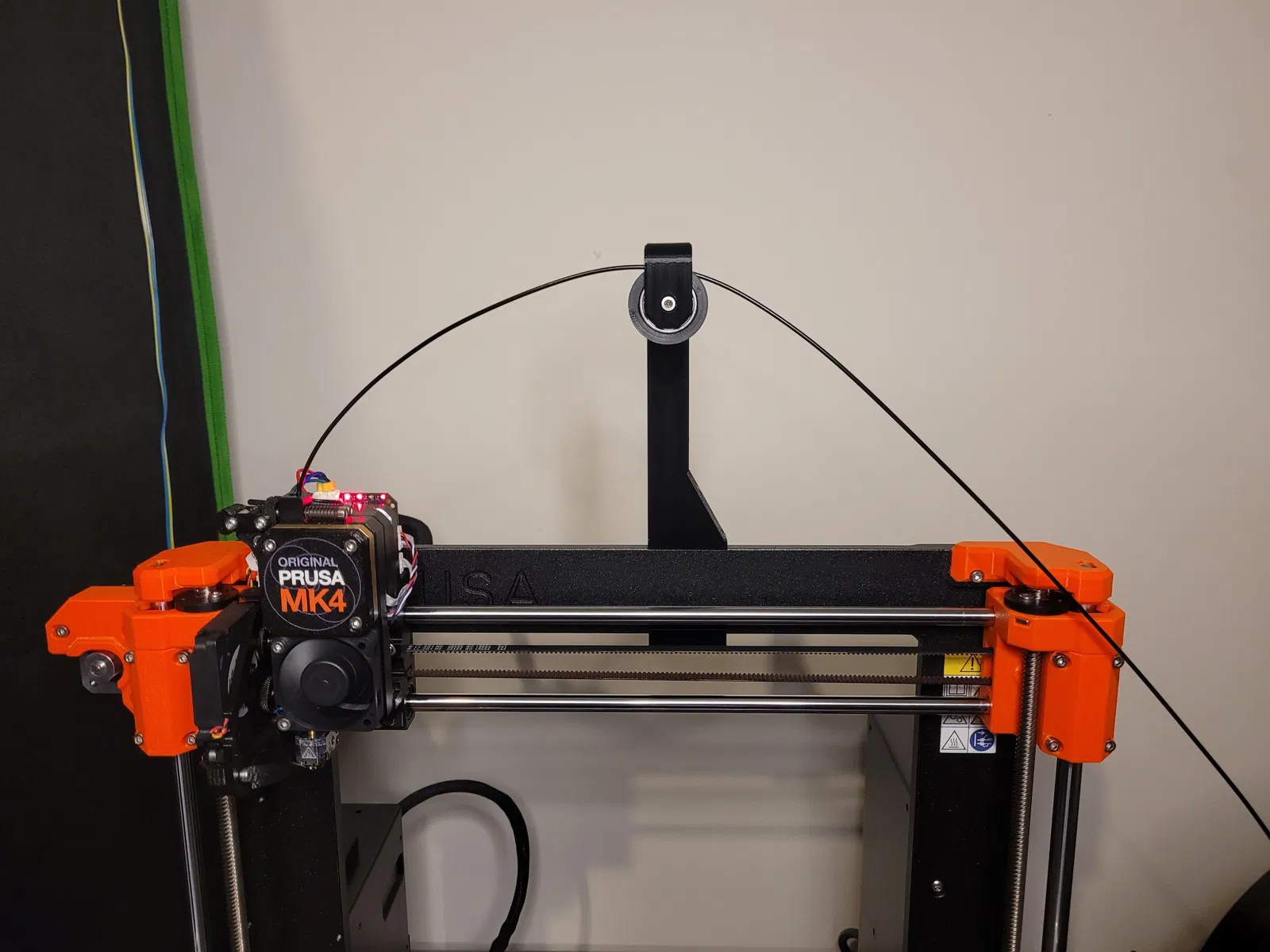

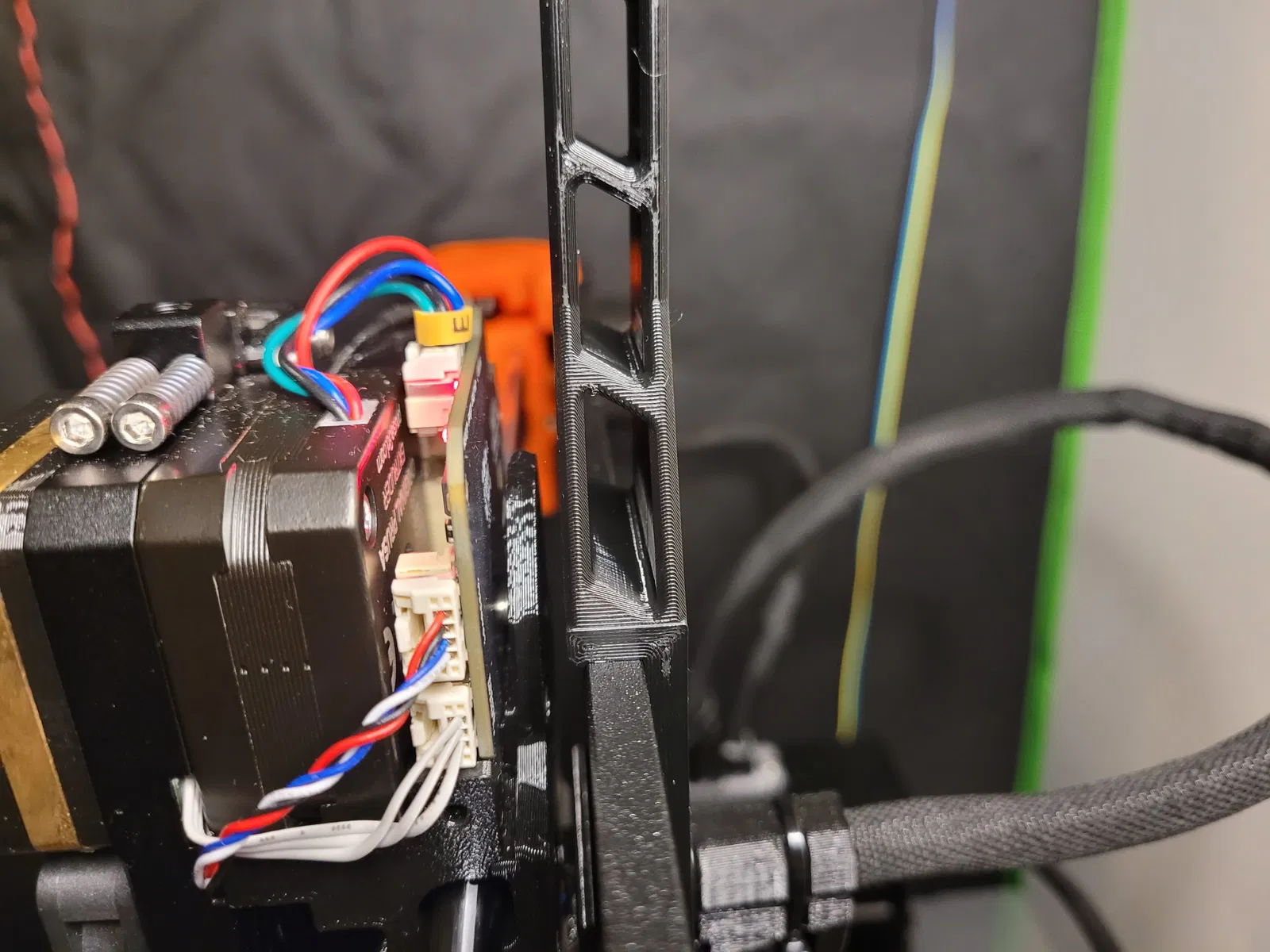

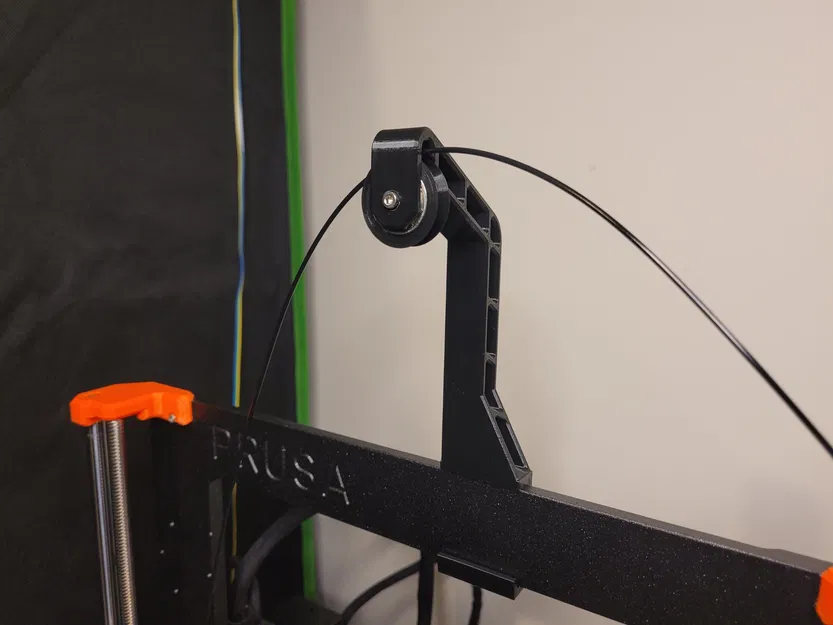

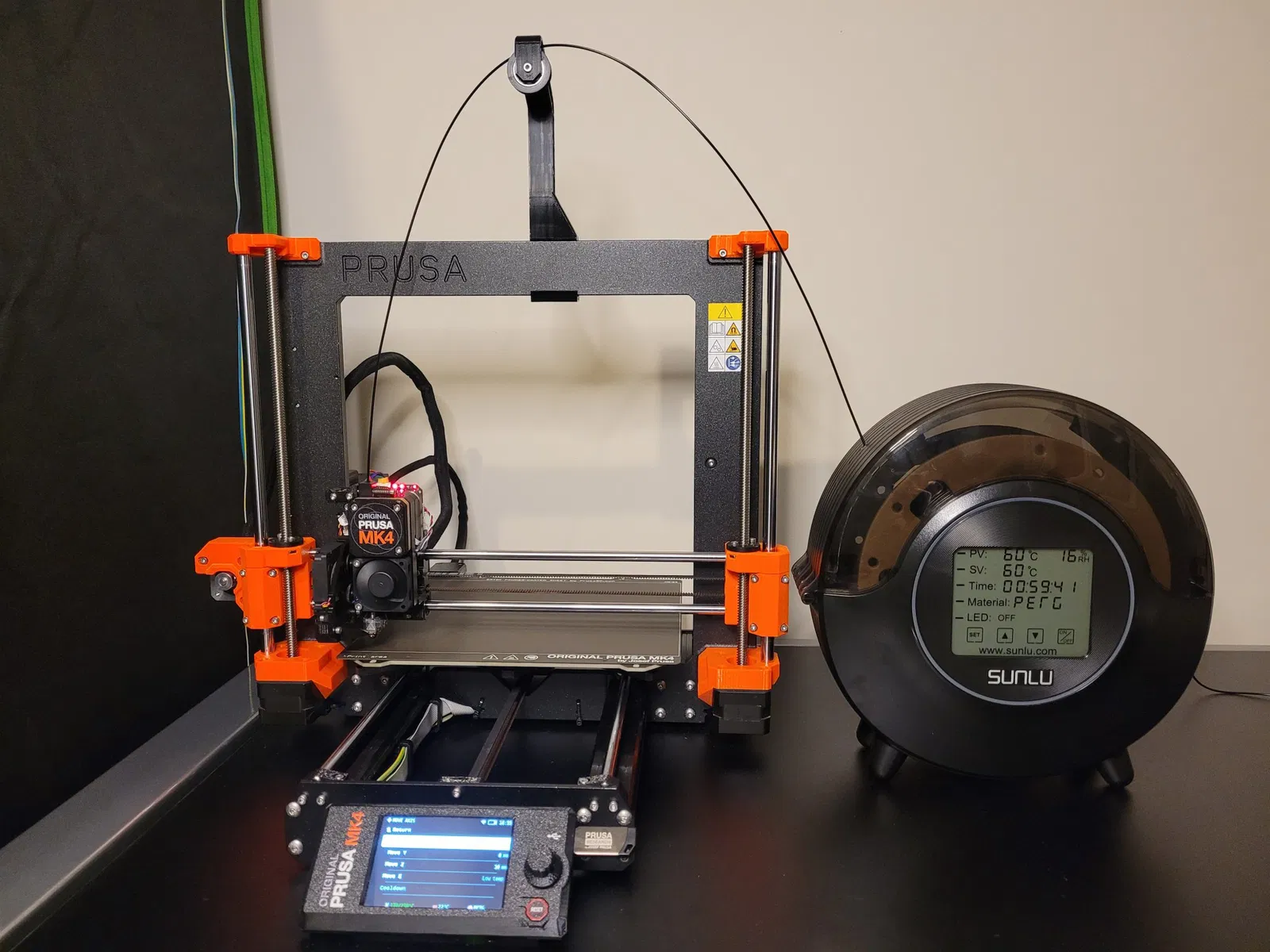

Tôi đã làm cái này để kéo filament từ một máy sấy mà tôi giữ bên cạnh MK4 của mình. Kẹp được xoay 180 độ để giúp làm sạch đầu đùn khi nó lên đến đỉnh. Dây cáp của đầu đùn sẽ chạm vào đáy của kẹp ở rất trên cùng, nhưng sẽ không chạm ở khoảng cách 2mm từ đỉnh.

Các bộ phận cần thiết:

• Vòng bi 608
• Đinh vít M3x16 (bao gồm trong bộ kit MK4)
• Đai ốc M3n (bao gồm trong bộ kit MK4)

Để lắp ráp:

1. In một trong các khung tùy thuộc vào bên nào của máy in mà filament sẽ được kéo ra, một ròng rọc và hai miếng đệm
2. Nhấn vòng bi vào ròng rọc
3. Chèn 1 miếng đệm vào mỗi bên của vòng bi
4. Nhấn đai ốc vào lỗ lục giác trong khung
5. Chèn cụm ròng rọc vào khung
6. Chèn đinh vít và siết chặt*

* Nên có thể siết chặt mà không cản trở sự quay của ròng rọc, nhưng trong trường hợp sự quay của ròng rọc bị cứng lại, chỉ cần nới lỏng đinh vít cho đến khi ròng rọc có thể quay tự do.

Ghi chú cắt:

• Sử dụng các đường viền để đạt được độ đầy 100% cho tất cả các bộ phận
• Độ dày miếng đệm là 0.5mm, vì vậy tôi đã cắt ở 0.15mm với lớp đầu tiên 0.2mm để đạt được độ dày này với 3 lớp
• Ròng rọc cắt ở 0.1mm
• Khung cắt ở 0.2mm
