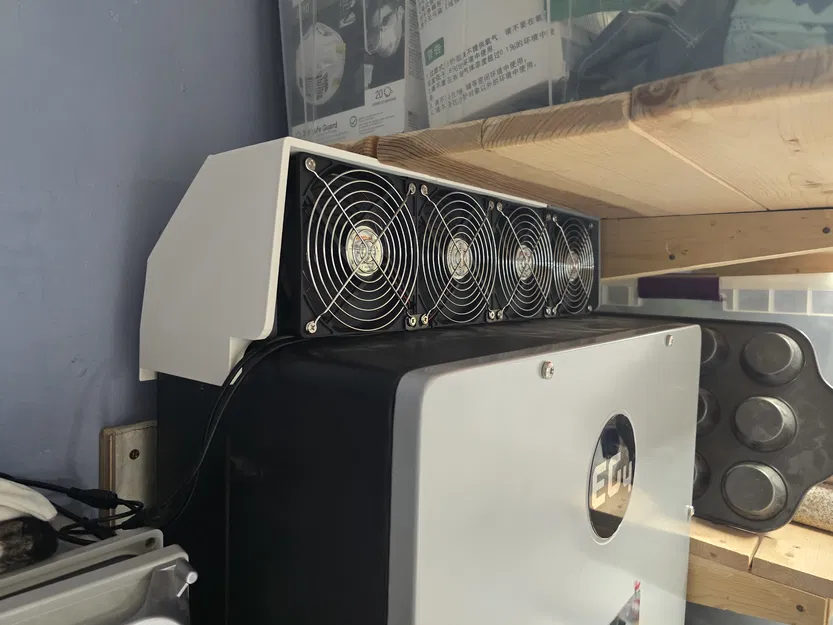

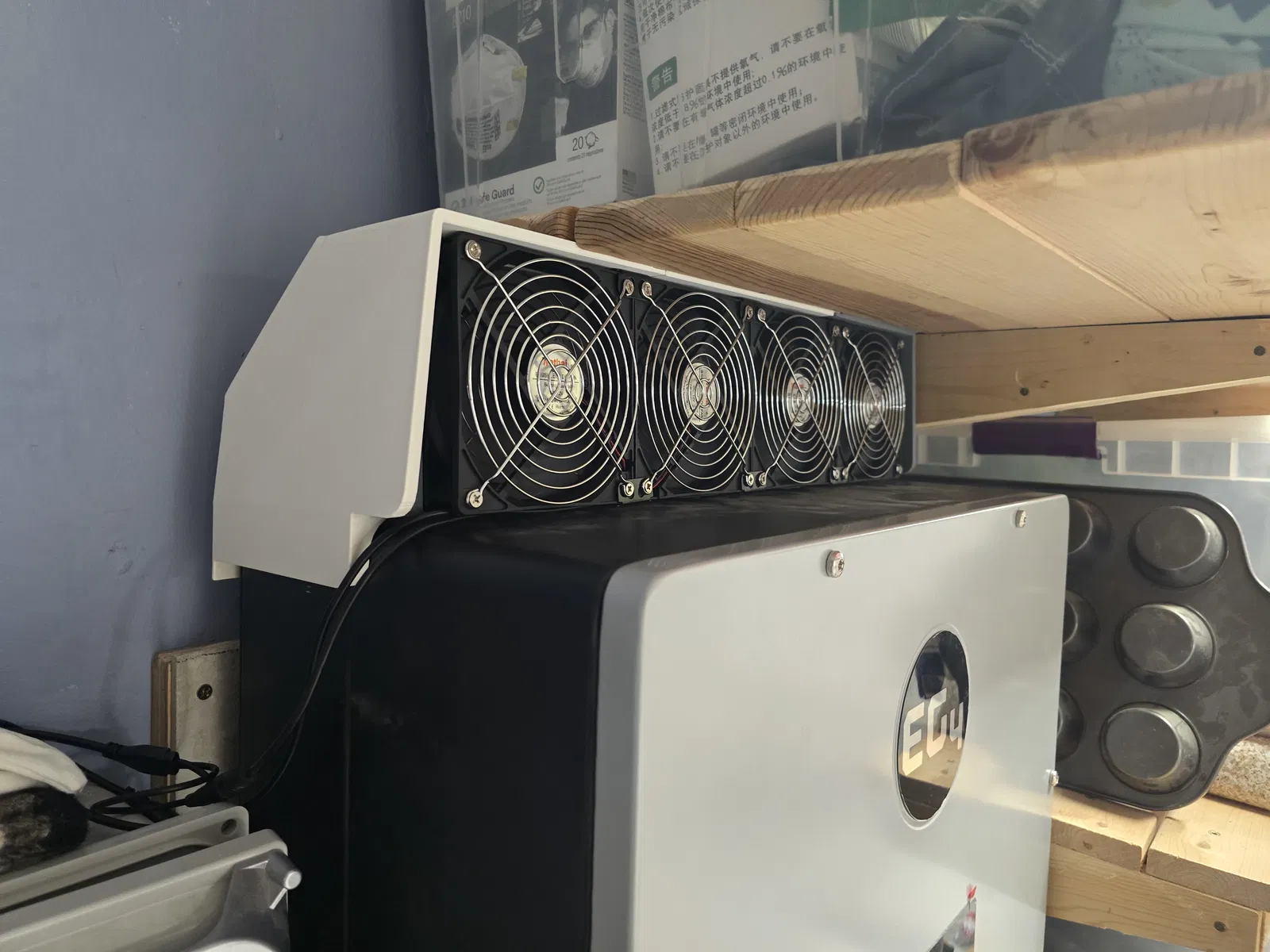

Giá đỡ quạt tản nhiệt dọc cho biến tần EG4 18kv

Mình có đọc được một số thông tin về vấn đề quá nhiệt trên biến tần EG4 18kv, và một số người dùng gợi ý nên sử dụng thêm quạt ngoài để làm mát, đó là lý do mình tạo ra bộ giá đỡ này. Trong hệ thống của mình, phần không gian bên trên biến tần không được rộng rãi lắm nên mình quyết định thiết kế mô hình này để thổi khí nóng ra phía trước. Cách này cũng khá hữu ích cho các thiết lập ngoài trời cần che chắn khỏi mưa hoặc tuyết. ========= Linh kiện ngoài ========= 4x quạt 120mm kèm bộ điều khiển tốc độ: https://www.amazon.com/dp/B08XQJXLN8 Bu lông, đai ốc và ốc cấy m3: 6x bu lông, 4x đai ốc, 2x ốc cấy ======== Hướng dẫn in ========= Biến tần có thể nóng lên tới 75~80°C, vì vậy nên tránh dùng các loại nhựa có khả năng chịu nhiệt thấp như PLA hoặc PETG. Mình khuyến khích sử dụng nhựa ABS hoặc ASA để đảm bảo độ bền lâu dài. Mô hình đã được cắt sẵn để vừa với bàn in 256x256 ở hướng đặt như trong hình (mình dùng máy Bambu X1). Nếu bạn cần in trên bàn in kích thước khác, hãy tự cắt lại từ mô hình nguyên bản. ========= Lắp ráp ========== Phần thân của giá đỡ quạt gồm 3 mảnh có lỗ để lắp 4 bộ bu lông và đai ốc m3. Hãy dùng chúng để kết nối 3 mảnh lại thành một khối thống nhất. Gắn tấm bên vào hai phía của bộ quạt 120mm, chèn ốc cấy m3 vào cạnh của thân, sau đó bắt vít cố định quạt vào thân giá. Đặt giá đỡ lên trên biến tần. Trọng lực vốn đã giữ giá đỡ khá chắc chắn rồi, nhưng bạn có thể dùng thêm băng dính hai mặt để tránh bị xê dịch. Một mẹo nhỏ là dán băng dính vào 3 phần gờ nhô ra phía sau biến tần để cố định giá đỡ cho chắc chắn.
