Ke góc vuông chịu lực cho thanh nhôm định hình 2020

Ke góc vuông chịu lực cho thanh nhôm định hình 2020

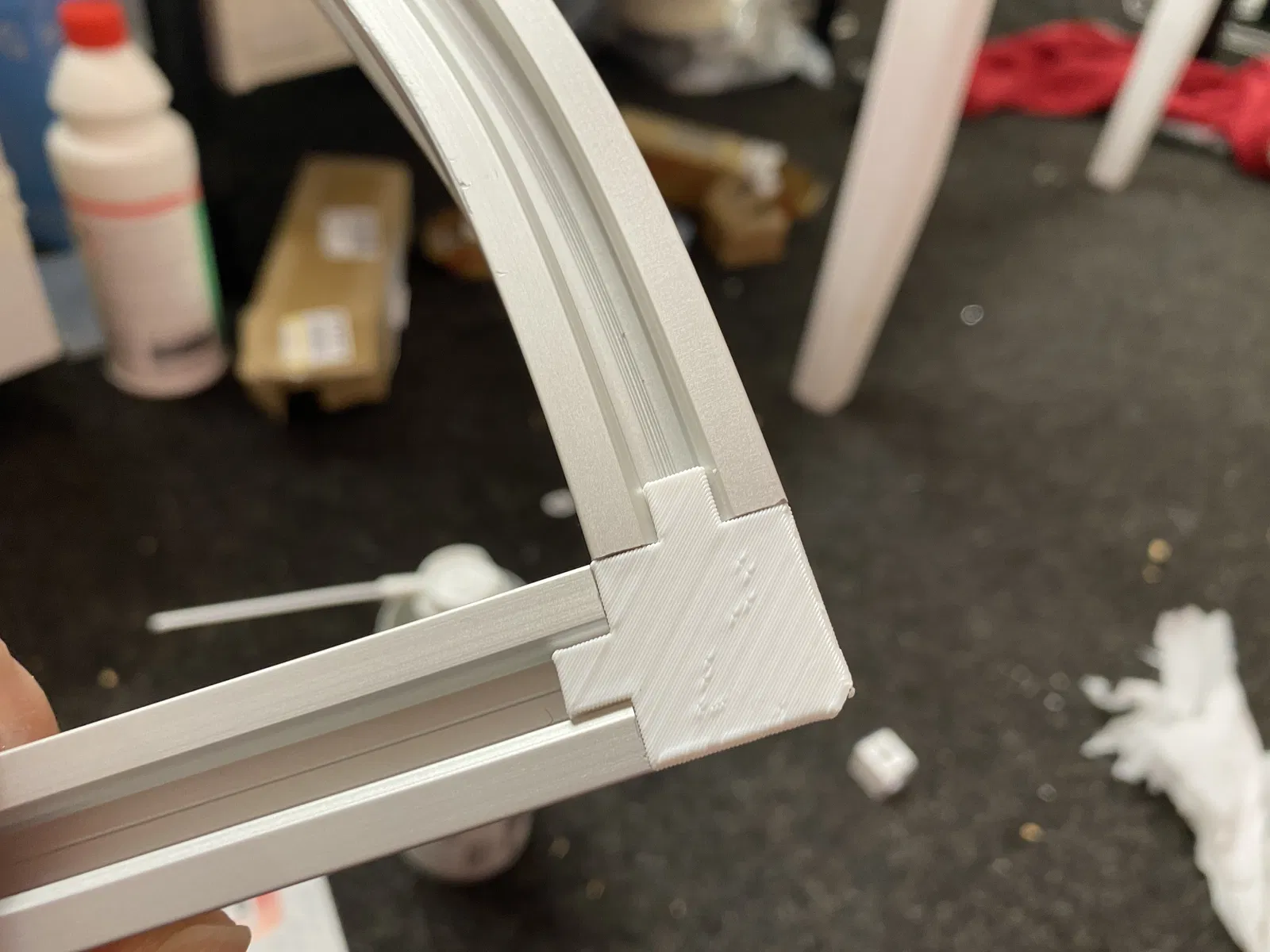

Nếu bạn đang tự tay lắp ráp khung máy in 3D, máy CNC mini hoặc các hệ thống khung giàn bằng thanh nhôm định hình 2020, thì món phụ kiện này cực kỳ hữu ích. Đây là một mẫu ke góc vuông được thiết kế chuyên dụng để kết nối hai thanh nhôm 2020 với nhau một cách chắc chắn và thẩm mỹ. Thay vì phải tốn tiền mua các loại ke nhôm đúc đắt đỏ, bạn hoàn toàn có thể tự in 3D chi tiết này để tiết kiệm chi phí mà vẫn đảm bảo được độ cứng cáp cần thiết cho khung máy.

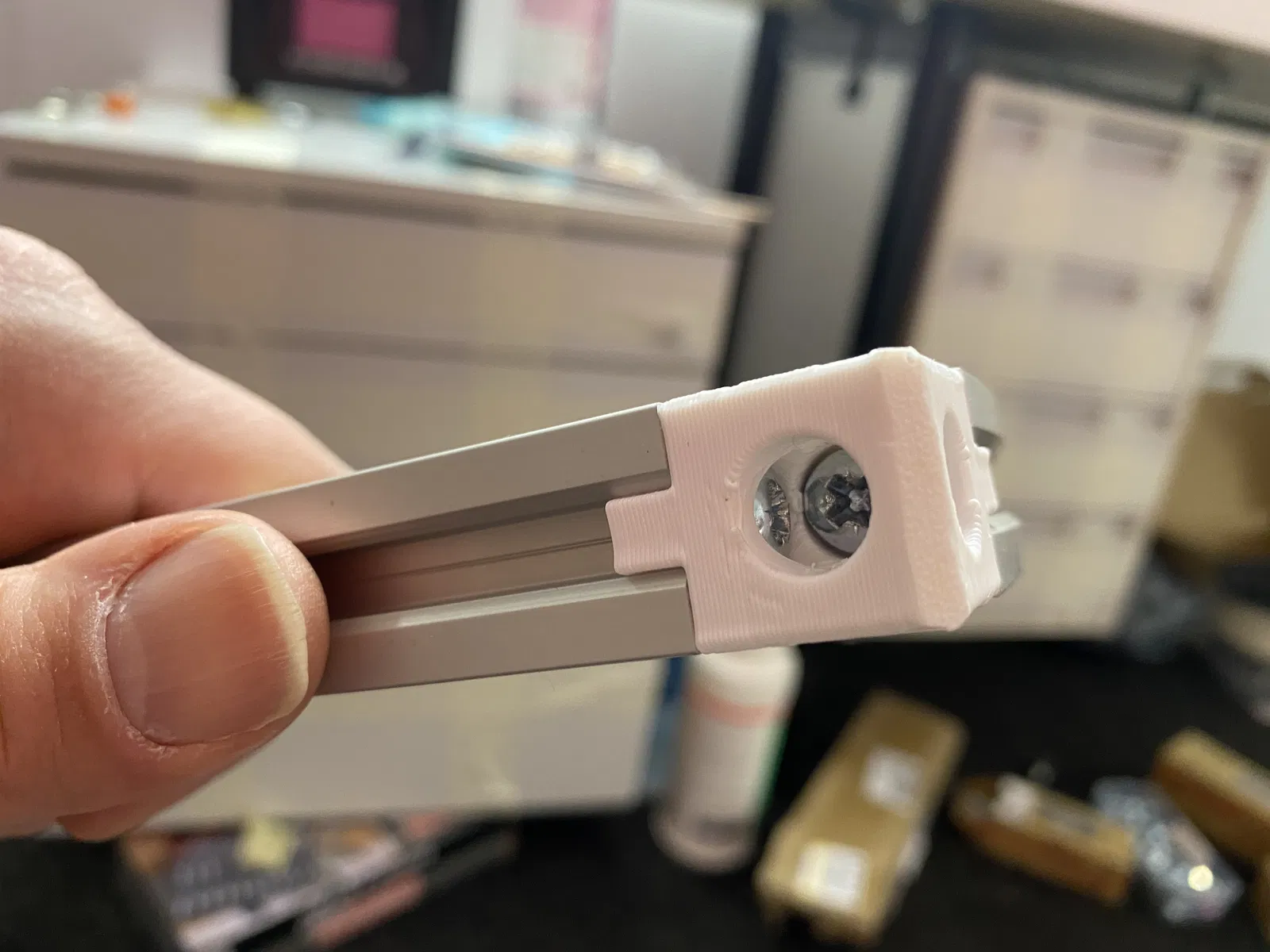

Thiết kế của ke góc này rất thông minh với các lỗ bắt vít M5 được tính toán kỹ lưỡng, khớp hoàn hảo với rãnh của thanh nhôm 2020. Việc lắp đặt không đòi hỏi quá nhiều kỹ thuật phức tạp, chỉ cần bạn lưu ý một chút là có thể hoàn thiện phần khung một cách nhanh chóng. Mẫu in này không chỉ mang lại vẻ ngoài gọn gàng cho thiết bị của bạn mà còn đóng vai trò như một khớp nối chịu lực, giúp ổn định cấu trúc tổng thể, giảm thiểu rung lắc khi máy vận hành ở cường độ cao.

Để đạt được kết quả tốt nhất khi in, bạn nên lưu ý một số kinh nghiệm sau:

• Vật liệu in: Khuyến khích sử dụng PETG hoặc các loại nhựa kỹ thuật có độ bền cao như ABS, ASA để chịu được áp lực và nhiệt độ môi trường tốt hơn so với PLA thông thường.
• Cấu trúc in: Nên thiết lập chế độ in đặc (solid infill) hoặc tỷ lệ infill rất cao để đảm bảo độ cứng tối đa cho ke góc, giúp khớp nối không bị biến dạng theo thời gian.

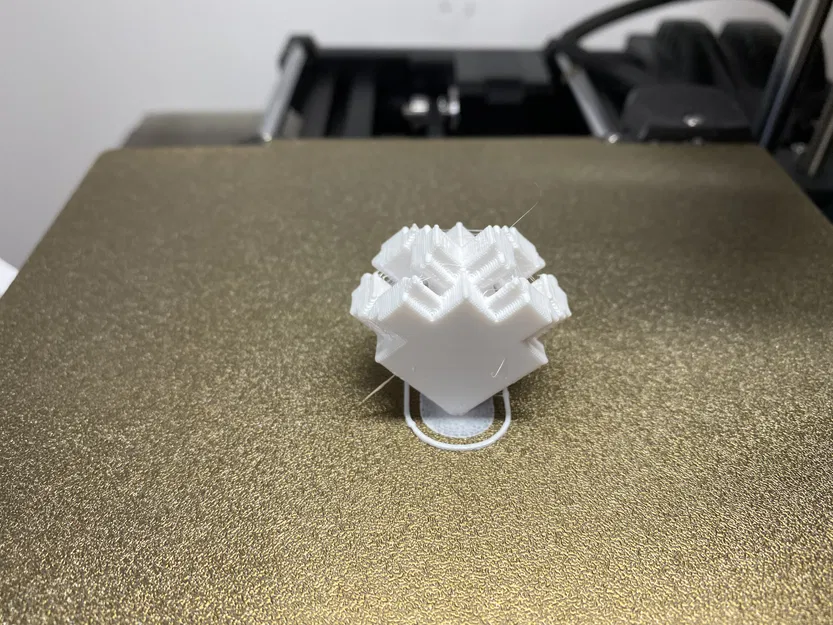

• Hỗ trợ in: Mẫu này được thiết kế tối ưu nên không cần sử dụng support (giá đỡ) trong quá trình in, giúp bề mặt chi tiết sau khi in xong rất sạch và đẹp.
• Độ bám dính: Bạn nên sử dụng tính năng brim trong phần mềm cắt lớp (slicer) để tăng diện tích tiếp xúc với bàn in, giúp chi tiết không bị bong tróc trong khi đang in.
• Kỹ thuật lắp ráp: Một lưu ý quan trọng là bạn cần thực hiện taro ren (tạo ren) cho rãnh nhôm nếu cần thiết hoặc sử dụng đai ốc phù hợp để siết chặt vít M5, đảm bảo khớp nối được cố định vững chãi nhất.

Sử dụng mẫu 3D này là một cách tuyệt vời để tối ưu hóa dự án DIY của bạn. Không chỉ giúp bạn tiết kiệm ngân sách mà còn cho phép tùy biến linh hoạt tùy theo nhu cầu cấu trúc khung máy. Chúc bạn có những sản phẩm in chất lượng và một bộ khung máy in thật cứng cáp!
