Bộ Thông Gió Cửa Sổ (Window Vent Kit)

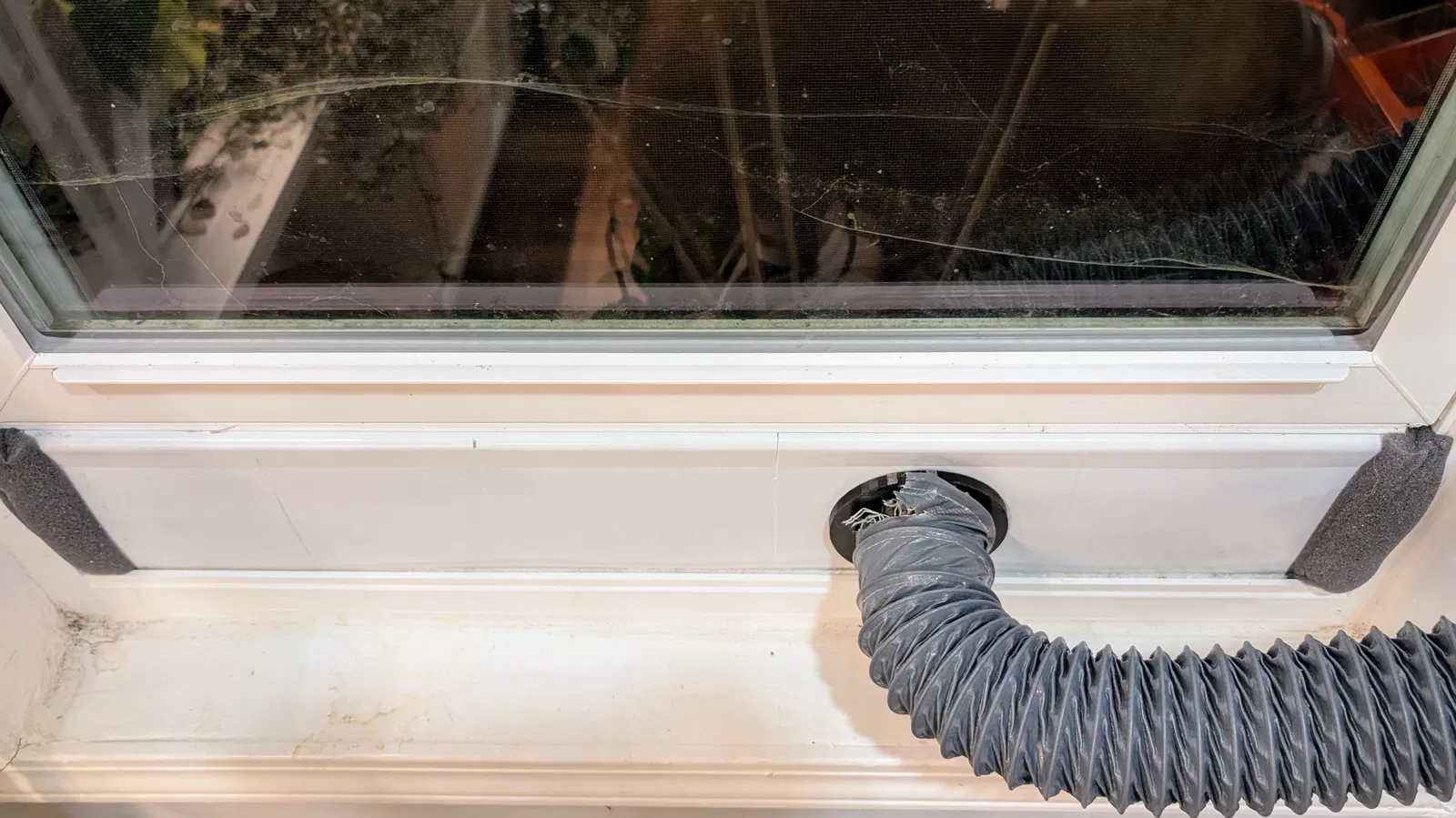

Mình mới mua một máy cắt/khắc laser và cần một giải pháp để thoát khí từ tủ bao (enclosure) ra bên ngoài. Vì các sản phẩm bán sẵn trên thị trường không đáp ứng được nhu cầu, nên mình đã tự thiết kế bộ này!

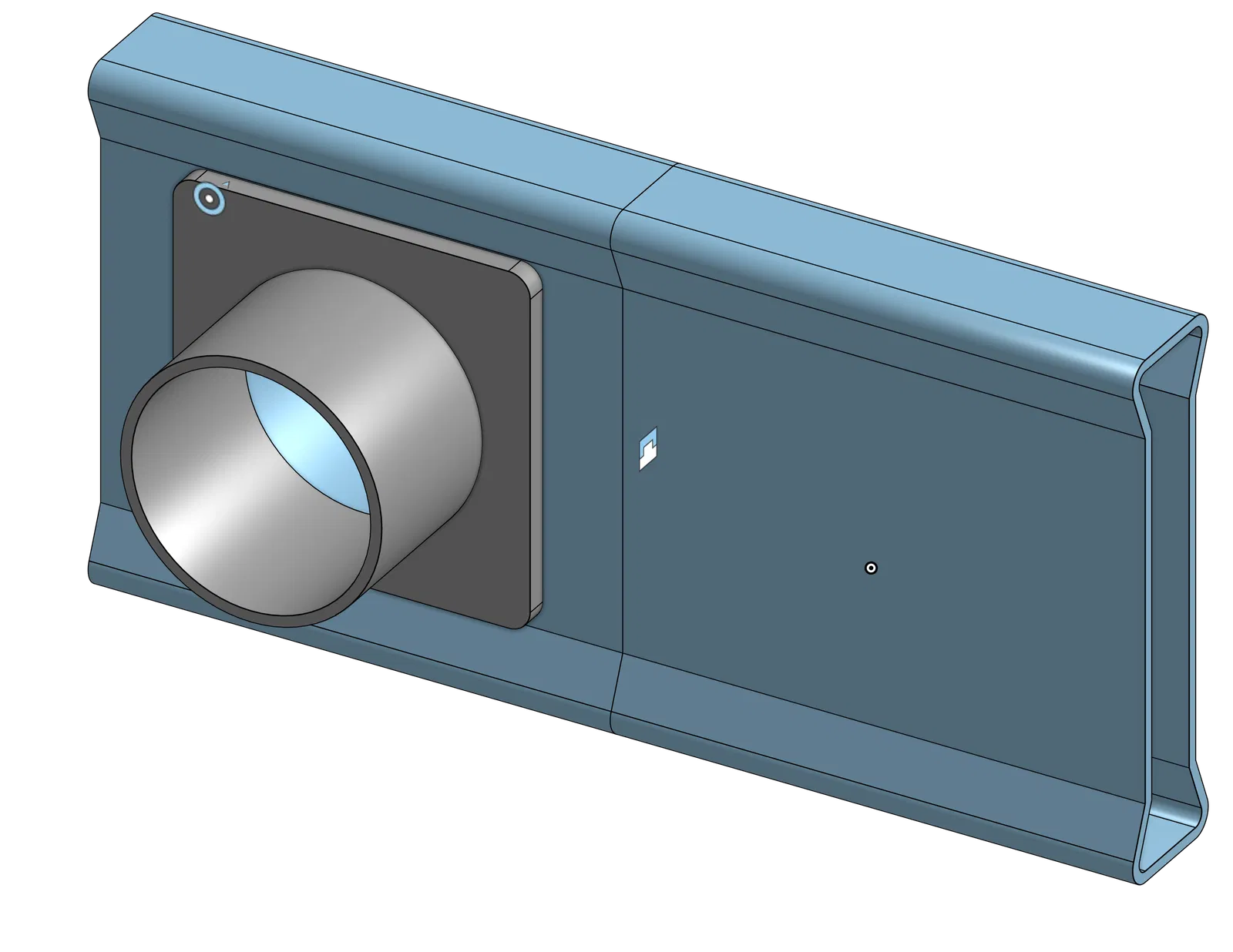

Phần thân chính nên in bằng nhựa PETG (rất khuyến khích) vì nó sẽ tiếp xúc trực tiếp với môi trường ngoài trời. Bộ chuyển đổi (adapter) hiện tại dùng cho ống xả 3 inch nhưng bạn có thể tùy chỉnh kích thước cho phù hợp với ống của mình. Mình cũng khuyên dùng nhựa PETG cho phần này, vì dù ở trong nhà nhưng vẫn có khả năng tiếp xúc với độ ẩm.

Các tấm chặn (blank inserts) có thể cắt bớt (ngay trên phần mềm cắt lớp - slicer hoặc dùng cưa sau khi in) để vừa với ô cửa sổ của bạn. Tất cả các chi tiết đều được thiết kế rỗng để bạn có thể bơm thêm foam cách nhiệt, giúp tăng khả năng cách âm và cách nhiệt cho các tấm chặn. Sau khi bơm foam, bạn có thể ép chặt các tấm này vào khung cửa sổ hoặc dùng keo CA để cố định nếu muốn sử dụng lâu dài.

Để gắn bộ chuyển đổi vào phần thông gió, mô hình có sẵn các lỗ chờ cho nam châm tròn kích thước 6mm x 2mm, bạn chỉ cần ấn vào hoặc dùng keo dán. Sắp tới mình sẽ ra mắt thêm nắp che cách nhiệt để bạn có thể tháo rời ống xả khi không sử dụng.

Link mua nam châm: https://amzn.to/4nbWRKW

Link mua foam cách nhiệt: https://amzn.to/3WddNGc

Hiện tại mình đang hoàn thiện thêm về độ khớp cho hệ thống của mình và hy vọng sẽ sớm tải lên phiên bản parametric để các bạn có thể tùy chỉnh độ sâu/rộng nếu cửa sổ hẹp hơn.

CẬP NHẬT: Đã thêm phiên bản adapter 2.5 inch và tấm chặn cửa sổ với tổng độ sâu 1.25 inch để đáp ứng thêm nhiều nhu cầu sử dụng khác nhau.

CẬP NHẬT 2: Cập nhật lại adapter 2.5 inch và tấm Insert để đẩy vị trí ống lên cao hơn so với tấm chặn, giúp phần kết nối không bị cấn vào bậu cửa sổ thấp.
