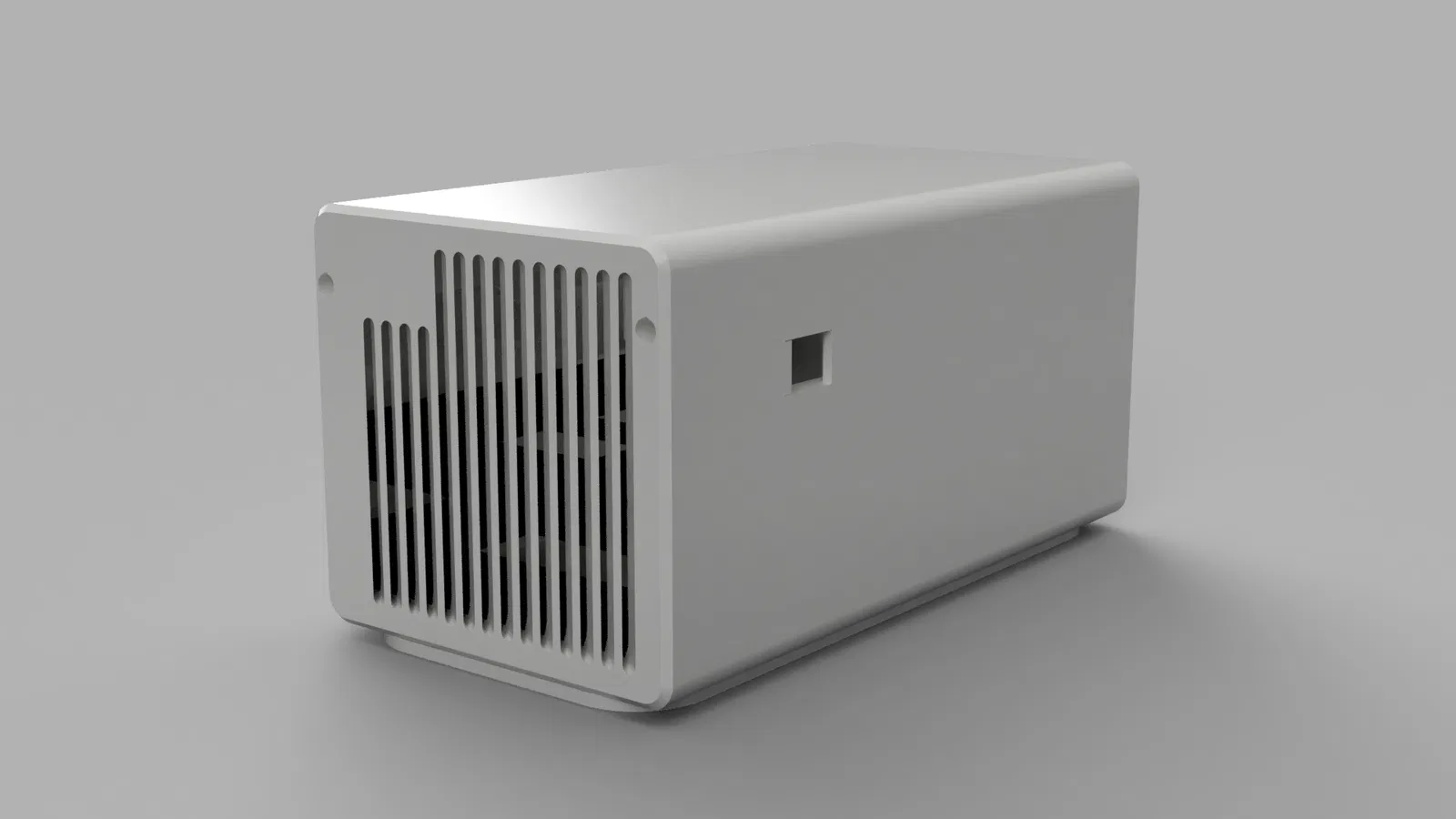

Case NAS ZimaBlade kèm ổ cứng 2x3.5 inch (Thiết kế cho bộ chuyển đổi PoE)

Yêu cầu:

• Quạt 80mm (thiết kế cho Noctua NF-A8 PWM)
  • Đầu chuyển đổi JST GH 1.25mm 4pin đực sang chân quạt (bạn có thể sẽ cần tự làm hoặc cải tiến)
• 2x ốc cấy nhiệt M3 5.7mm (thiết kế cho CNC kitchen M3 x 5.7, nhưng kích thước khác cũng có thể dùng được)
• 2x ốc vít M3 40mm (có thể dùng ốc dự phòng của máy in Prusa)
• Khuyên dùng: Procet PT-PTC-BT 60W PoE to USB-C
• Tùy chọn: Lưới nylon 200 mesh (dày 0.1mm)

In ấn

Mọi chi tiết đều được tối ưu hóa để in FDM không cần hỗ trợ (slicer supports). Thiết kế cũng bao gồm các tính năng chống cong vênh và đảm bảo đường nối (seams) nằm ở những vị trí kín đáo nhất. Mặc dù đã cố gắng thu nhỏ case hết mức có thể, bạn vẫn sẽ tiêu tốn khoảng 400g nhựa cho phần thân, nắp và vòng lọc, cùng khoảng 100g nếu in thêm giá treo tường tùy chọn.

Nắp, thân và vòng lọc:

• Chiều cao lớp in: 0.2mm
• Kích thước đầu phun: 0.4mm
• Perimeters: 3
• Infill: Gyroid 10%
• PETG (tôi dùng PETG V0 để đảm bảo an toàn) hoặc bất kỳ loại nhựa nào chịu nhiệt cao
  • Ưu tiên nhựa nhám (mat) để che đi các vết khiếm khuyết trên bề mặt.

Vì các chi tiết khá lớn, hãy vệ sinh bàn in thật sạch (có thể rửa bằng nước nóng và xà phòng) để đảm bảo độ bám dính tốt nhất. Bạn có thể thêm brim cho phần thân, rất dễ để loại bỏ.

Thanh trượt HDD (2x):

• Chiều cao lớp in: 0.2mm
• Kích thước đầu phun: 0.4mm
• Perimeters: 3
• Infill: 0%
• TPU

Giá treo tường (tùy chọn):

• Chiều cao lớp in: 0.25mm
• Kích thước đầu phun: Tùy ý
• Perimeters: 5
• Infill: 100%
• PETG (dùng loại giống phần thân để đảm bảo độ cứng tương đương)

Phần cứng

Quạt và lọc bụi

Case dùng quạt 80mm (tôi nghĩ là cần thiết khi chạy cùng lúc hai ổ HDD) và tôi chọn Noctua NF-A8 PWM. Độ dày là 27mm, nếu bạn muốn dùng quạt 25mm, hãy thiết kế thêm một vòng đệm 2mm hoặc nhắn cho tôi.

Phần khó nhất là nối từ đầu cắm JST GH 1.25mm 4-pin trên ZimaBlade sang chân quạt. Việc bấm dây rất cực, tôi đã mua sẵn dây và đầu cắm từ các trang thương mại điện tử. Dù tôi đã bấm các đầu pin đực loại molex vào dây nhỏ, nhưng kết quả không khả quan lắm (phải hàn thêm để đảm bảo chắc chắn). Bạn nên dùng dây nối dài quạt loại đực đã bấm sẵn và hàn các đầu dây lại với nhau sẽ tốt hơn.

Có đủ không gian để đặt lưới nylon (tôi dùng loại 200 mesh) giữa vòng lọc và quạt để làm bộ lọc bụi. Cách tốt nhất là đặt lưới xuống, ấn vòng lọc xuống (THẬT MẠNH) và trước khi nó vào hết vị trí, hãy dùng dao cắt phần thừa dọc theo vòng lọc. Như vậy sẽ không để lại vết cắt trên thân case.

Cáp/Bộ chuyển đổi POE

Được thiết kế ban đầu để chứa bộ Procet POE nhằm tạo ra một cổng ethernet duy nhất ra ngoài. Tuy nhiên, bộ này hiện khá khó mua.

Một ý tưởng khác là tôi sẽ tạo một phiên bản thay thế (thay vì lỗ khoét cho ethernet) có khe cắm để bạn gắn tấm keystone (cho các chuẩn kết nối khác nhau), từ đó bạn có thể dẫn cổng USB-C và Ethernet của ZimaBlade ra ngoài.

Tất nhiên, bạn cũng có thể cắm trực tiếp cáp USB-C và Ethernet vào ZimaBlade rồi luồn dây ra ngoài qua lỗ ethernet có sẵn.
