Chốt giữ cửa tủ cho xe Motorhome, Caravan, Camper 1

5 hình

DIY

Chốt giữ cửa tủ cho xe Motorhome, Caravan, Camper

Tác giả MD3DD_113887

Lượt thích
2
Lượt coi
87

File 4 2,2 MB

  • kasthouderv2kleinstl_1774038997.stlSTL · 383,9 KB
  • kasthouderv12stl_1774038999.stlSTL · 895,1 KB
  • kasthouderstaafveerv2_supportstl_1774039000.stlSTL · 500,6 KB
  • kasthouderstaafveerv1stl_1774039001.stlSTL · 435,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Cập nhật!! Rất xin lỗi mọi người! Mình đã thay đổi một chút từ bản v12, cụ thể là mở rộng thêm 0.15mm ở cả hai phía của vòng tròn trên cùng. Điều này giúp phần tay đòn lắp ráp và khớp nối tốt hơn! Giờ thì mọi thứ đã hoàn hảo rồi.

Đối với chiếc motorhome đã 27 năm tuổi của mình, cái chốt giữ tủ đã bị hỏng và những cái khác cũng chẳng còn dùng được nữa. Ra ngoài tiệm thì phải đặt hàng, giá tận 20 Euro một cái mà chất lượng lại kém, hơn nữa là giờ cũng không còn hàng để mua.

Thế là mình tự thiết kế lại một cái chuẩn 1:1, có thêm phần gia cố để chắc chắn hơn. Cực kỳ dễ sử dụng luôn nhé.

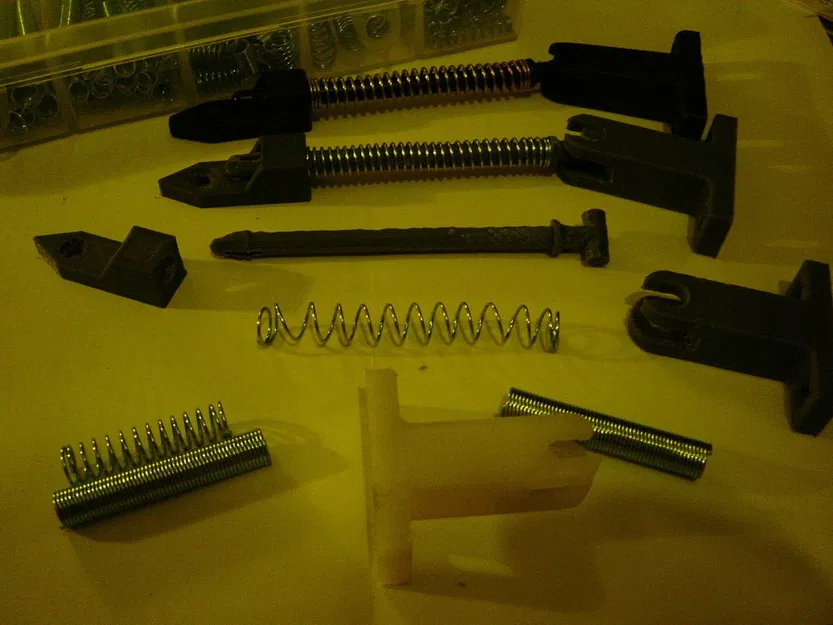

Mình in với chiều cao lớp 0.1mm, độ lấp đầy (infill) 90%, mỗi cái tốn khoảng 2 tiếng. Phần lò xo thì bạn có thể lấy từ các xưởng sửa chữa địa phương, chỉ cần tháo ra là dùng được ngay.

Cái màu đen ở trên cùng là đồ gốc của xe đó.

File zip bao gồm các file CAD định dạng dwg và dxf được thiết kế bằng Inventor Fusion. Mình có kèm theo một file đã có sẵn phần hỗ trợ in (filament support) của riêng mình, vì slicer thường không xử lý tốt các chi tiết nhỏ.

Dành tặng cho tất cả các bạn đam mê cắm trại và du lịch ngoài trời!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
2,2 MB
File lớn nhất
895,1 KB
