TM5-Flexy-Absauger: Thiết bị hút hơi cho Thermomix TM5
Đây là thiết bị TM5-Flexy-Absauger dành cho Thermomix TM5, sử dụng cơ chế gắn nam châm thông minh. Thiết kế giúp thoát hơi hiệu quả, dễ dàng vệ sinh và tháo lắp. Bộ sản phẩm bao gồm đầy đủ file in 3D (STL, STEP) để bạn tùy ý thực hiện.
Mô tả

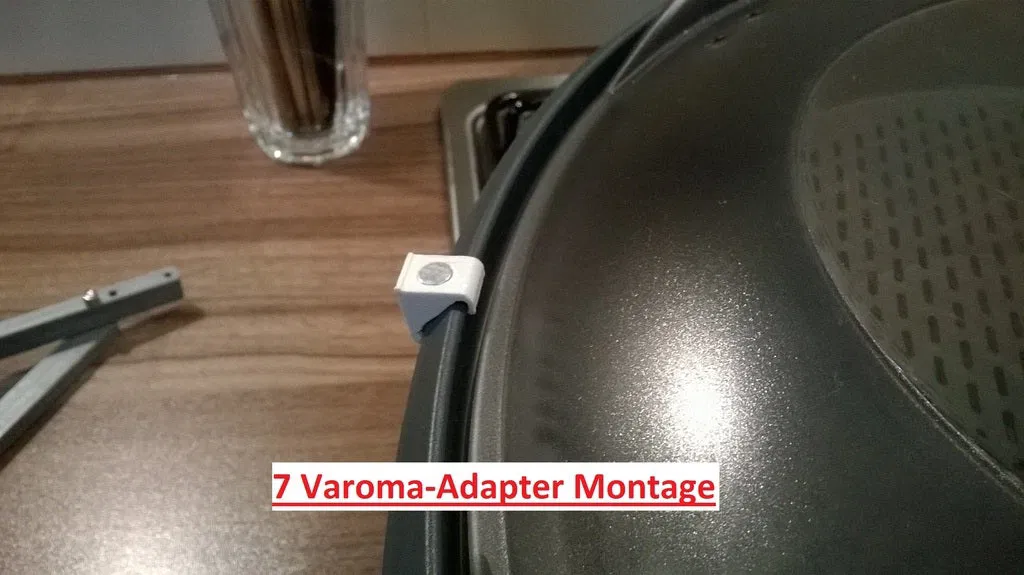

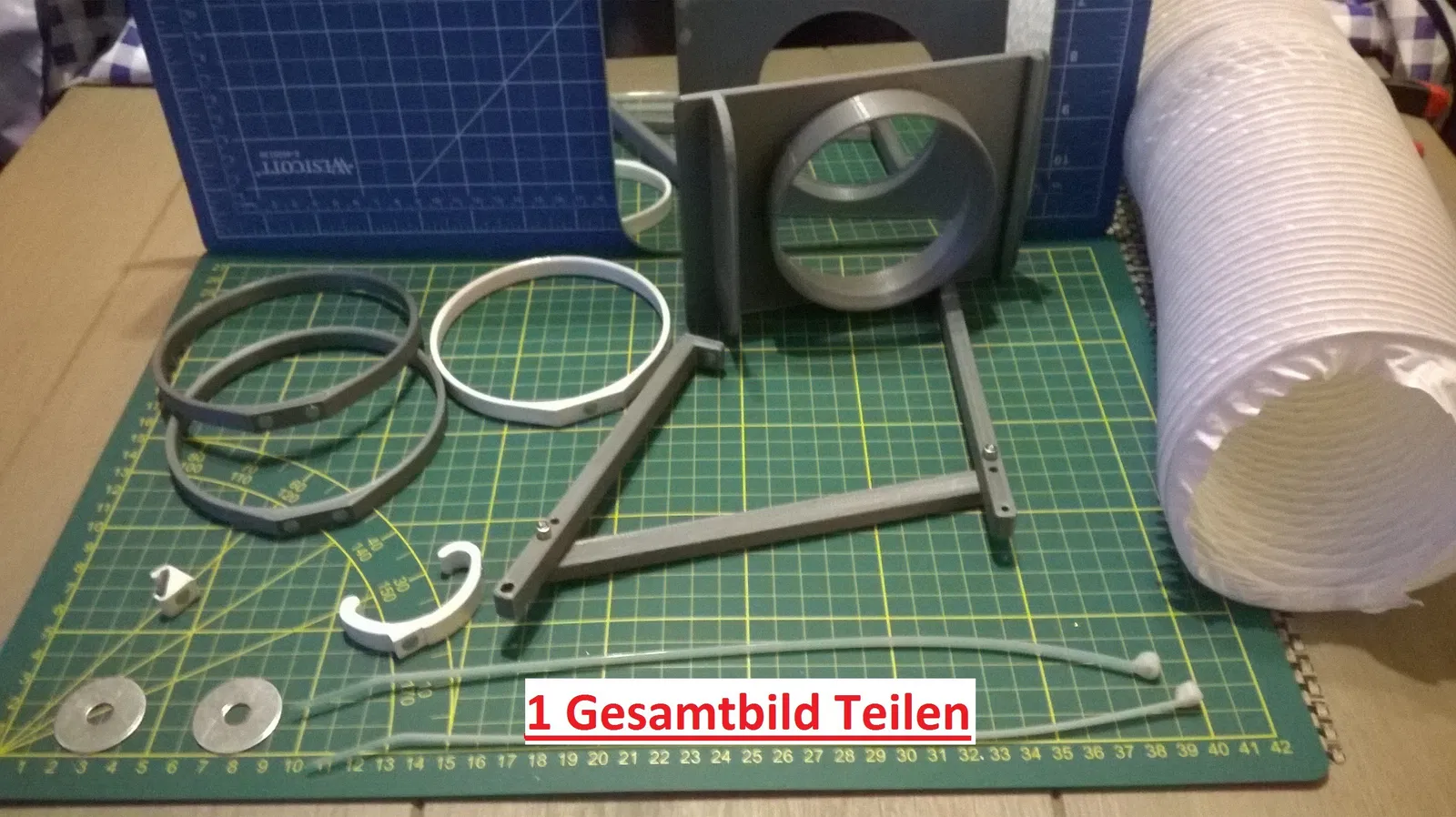

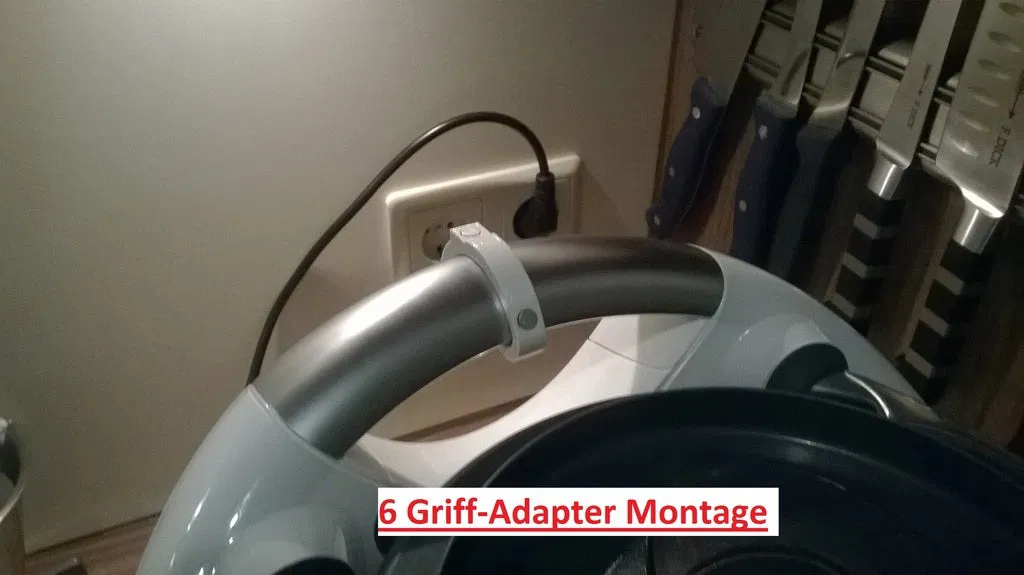

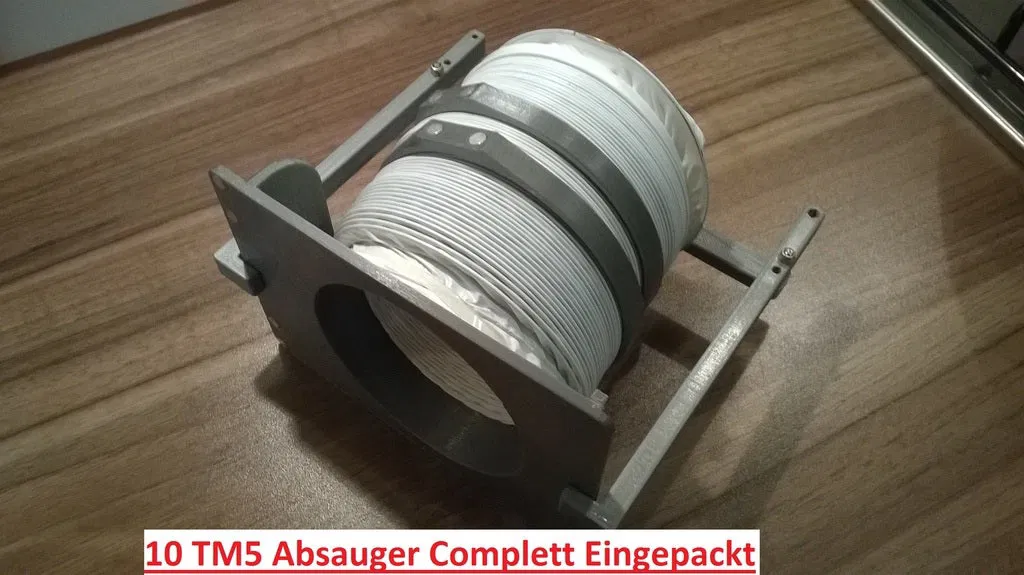

Xin chào, đây là thiết kế dành cho Thermomix TM5, có tên là TM5-Flexy-Absauger. Sản phẩm được gắn bằng nam châm, tất cả các linh kiện nhựa bạn đều có thể in ra được.
Đối với các chi tiết gắn trực tiếp vào TM5, bạn nên in bằng nhựa ABS vì khu vực này tỏa nhiệt. Hãy dùng acetone để làm nhẵn bề mặt, giúp sản phẩm trông đẹp mắt và dễ vệ sinh hơn. Các chi tiết khác có thể in bằng nhựa PLA.

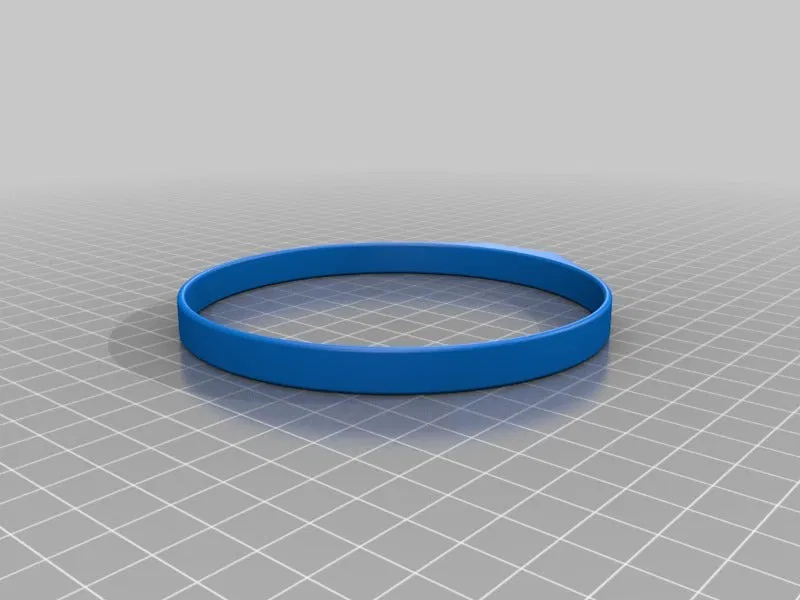

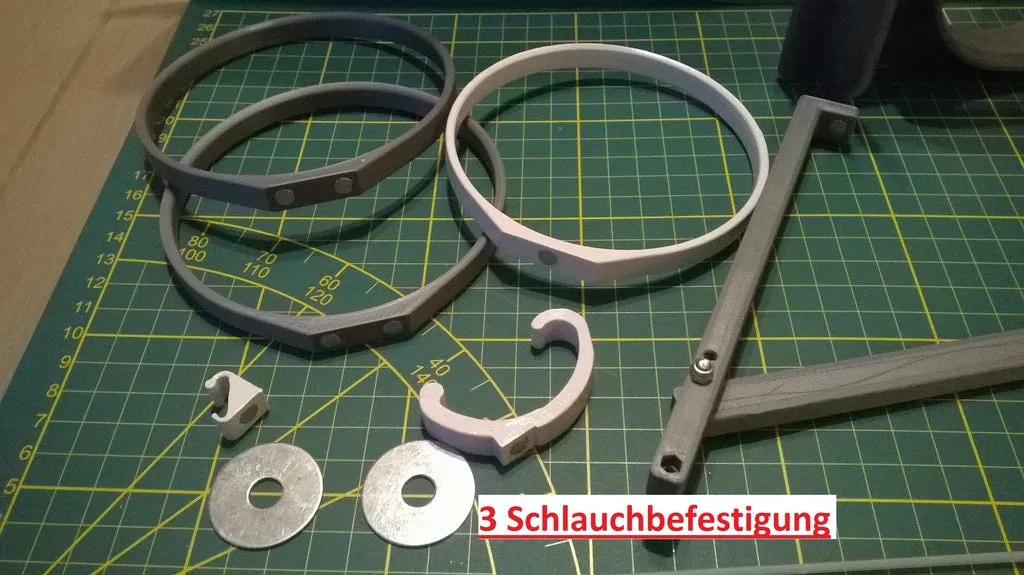

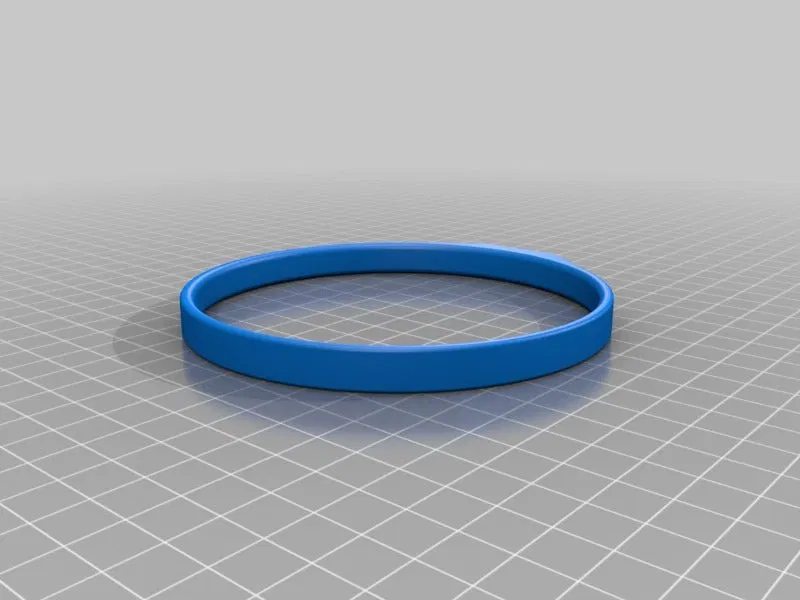

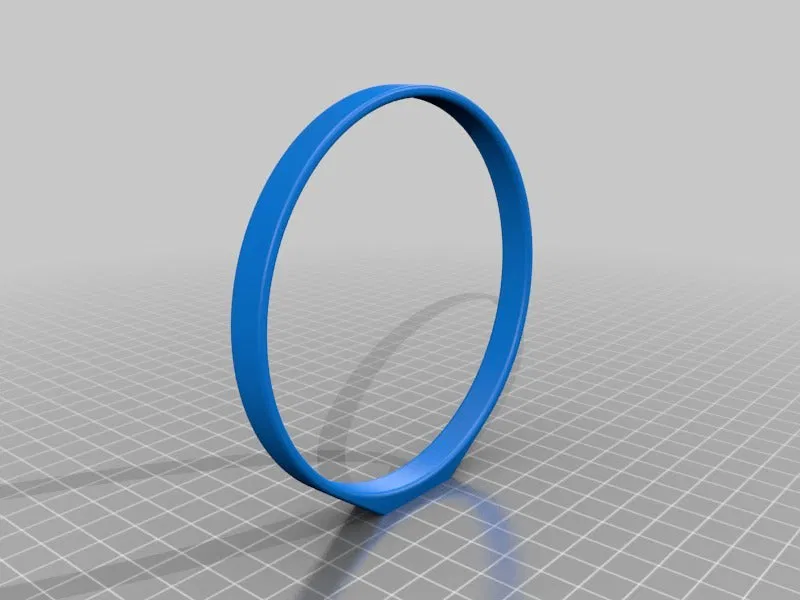

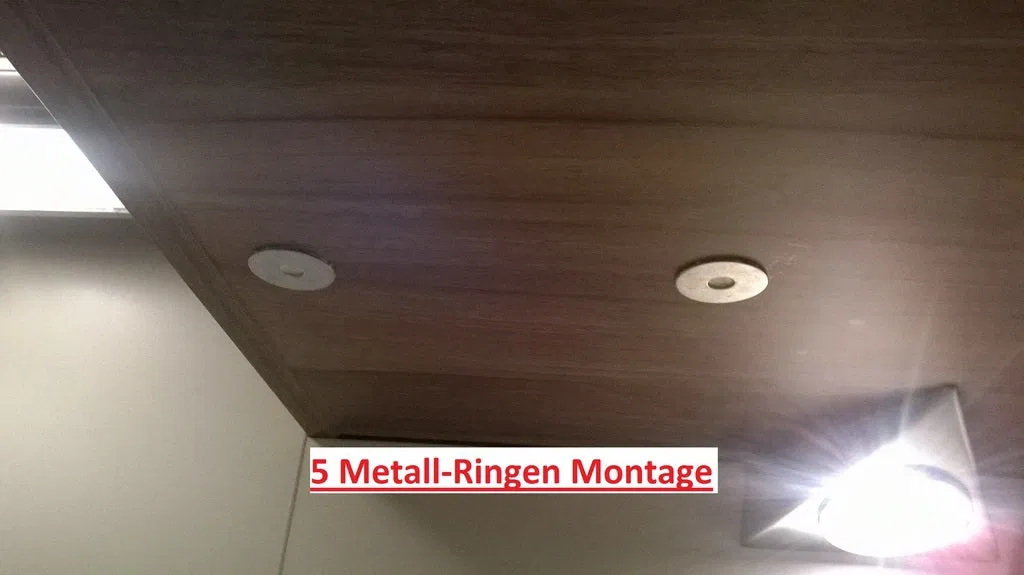

Nam châm bạn có thể mua trên eBay hoặc Magnetthandel.de, còn các phụ kiện khác tìm mua tại cửa hàng vật liệu xây dựng. Tôi dùng băng keo hai mặt để dán vòng kim loại và keo dán sắt để gắn nam châm.

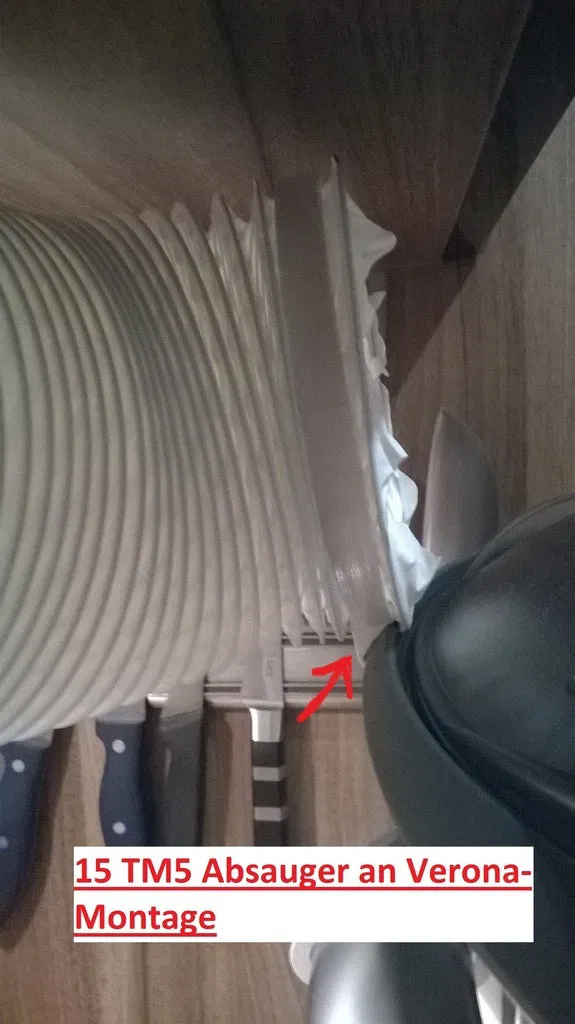

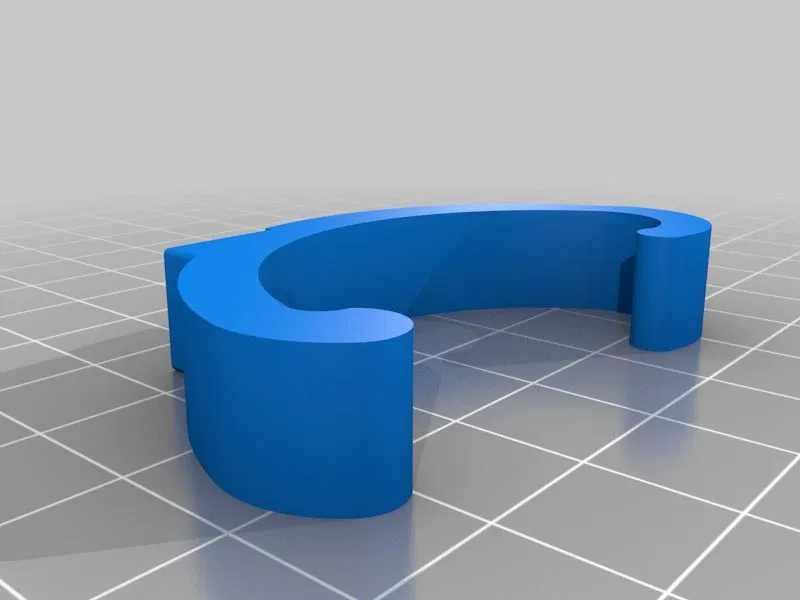

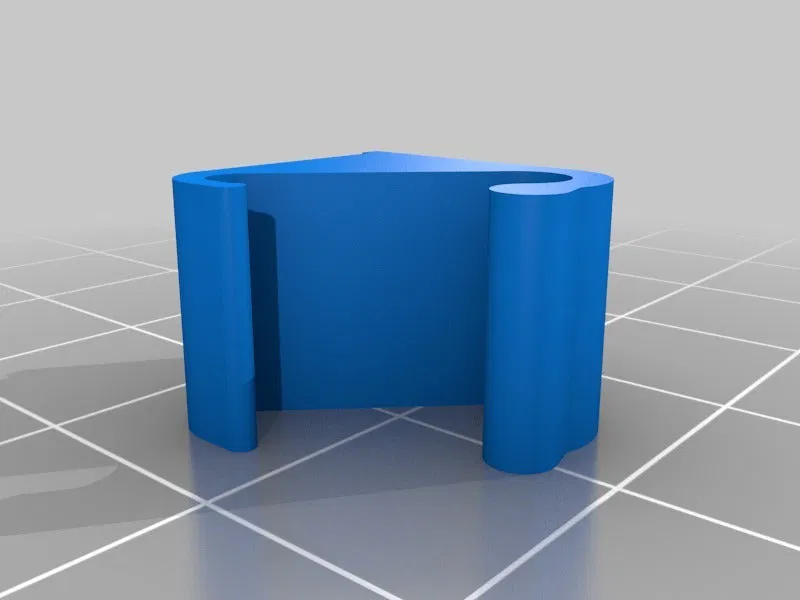

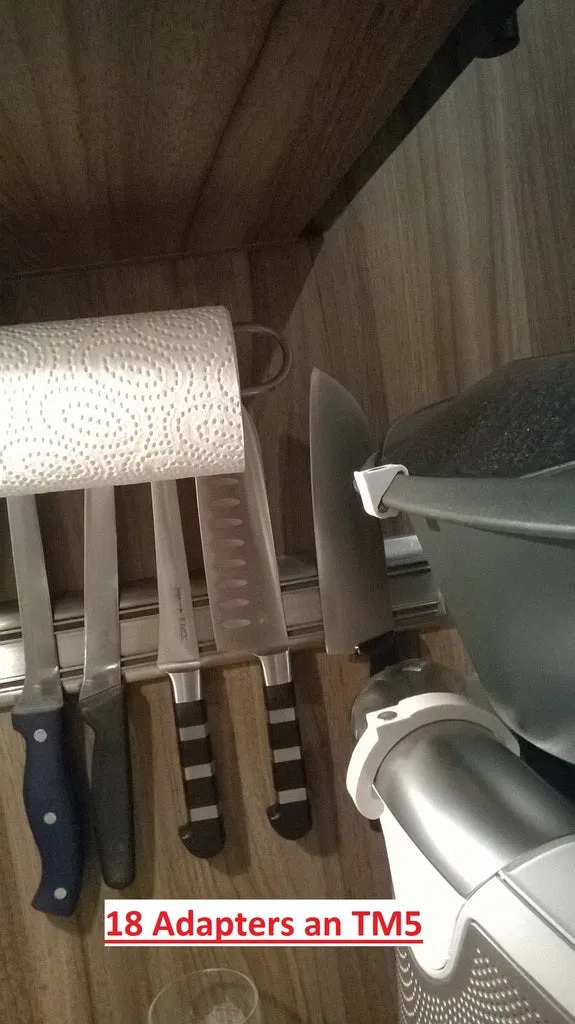

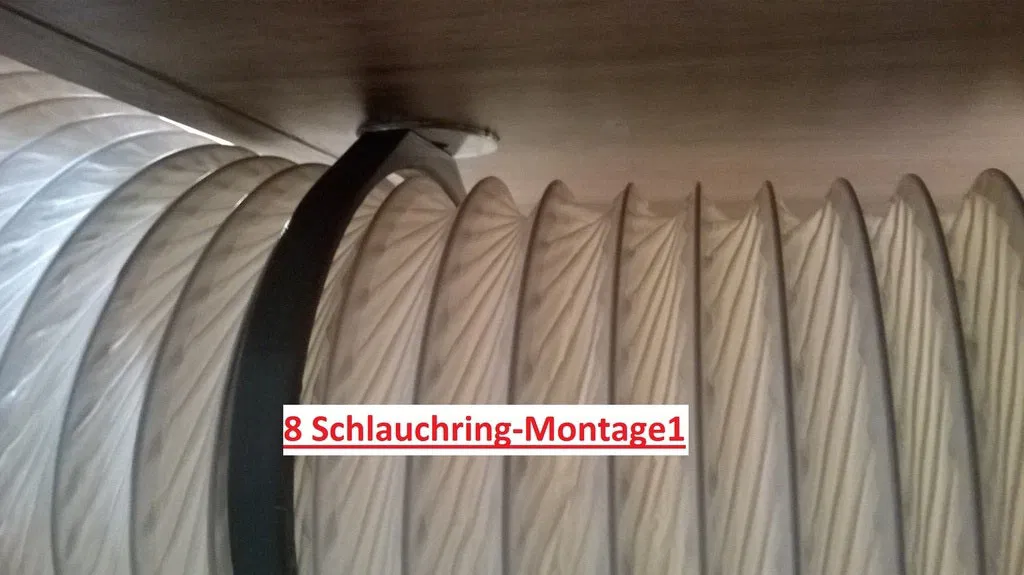

Trong file STL, phần "slangklem" có 2 phiên bản, một loại in dễ hơn loại kia. "Slangklem TM5" là phần gắn vào TM5, nó chỉ dùng một nam châm và hẹp hơn một chút vì được ống dẫn giữ cố định.

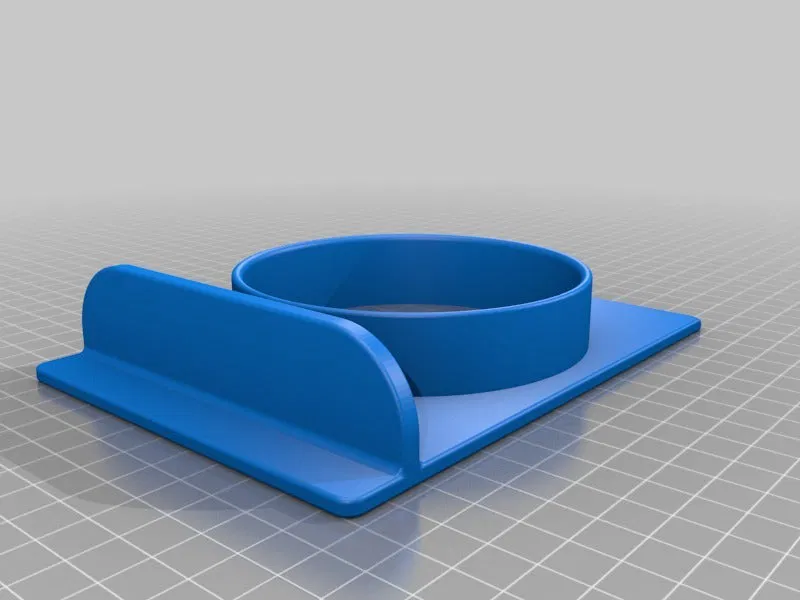

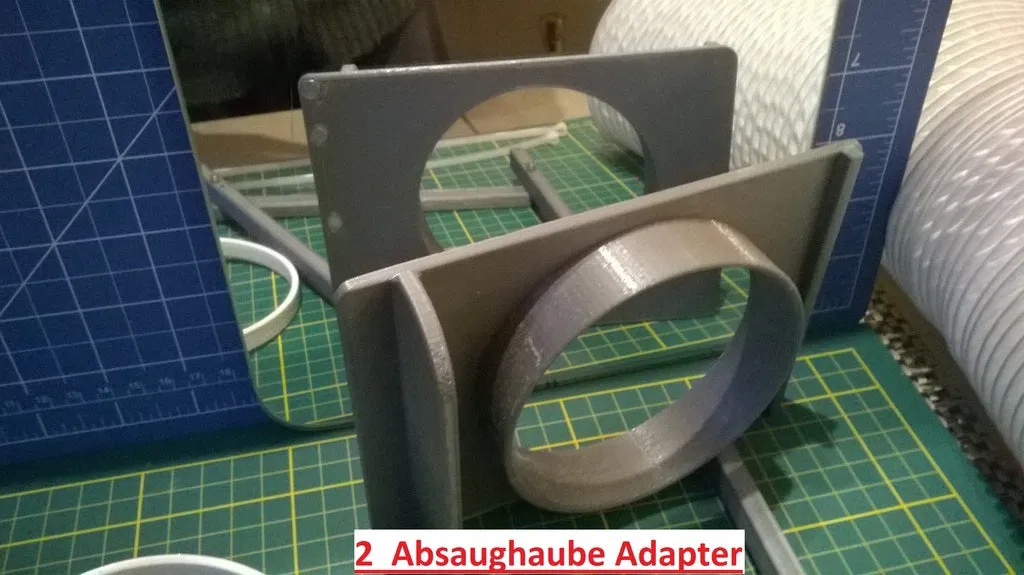

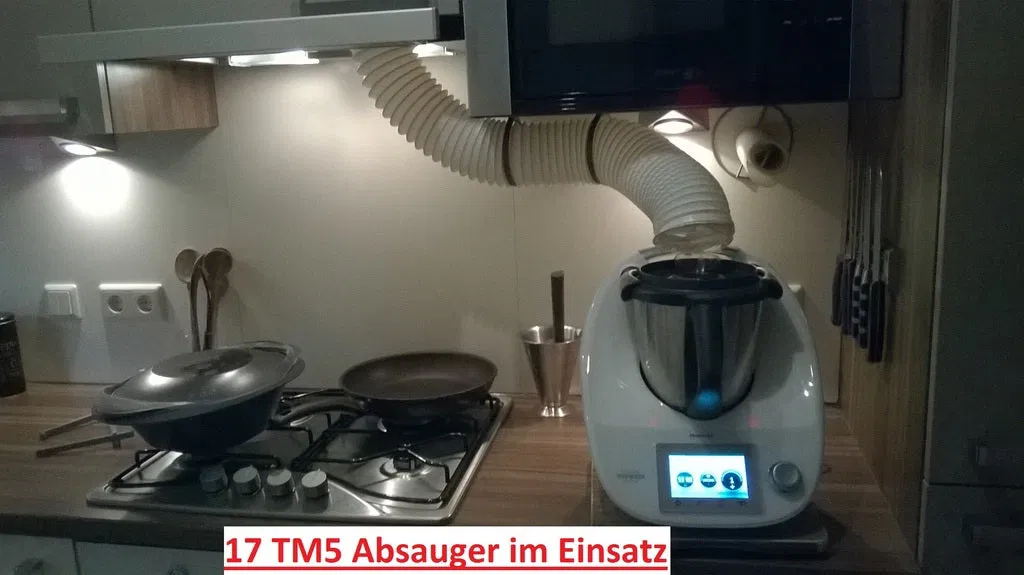

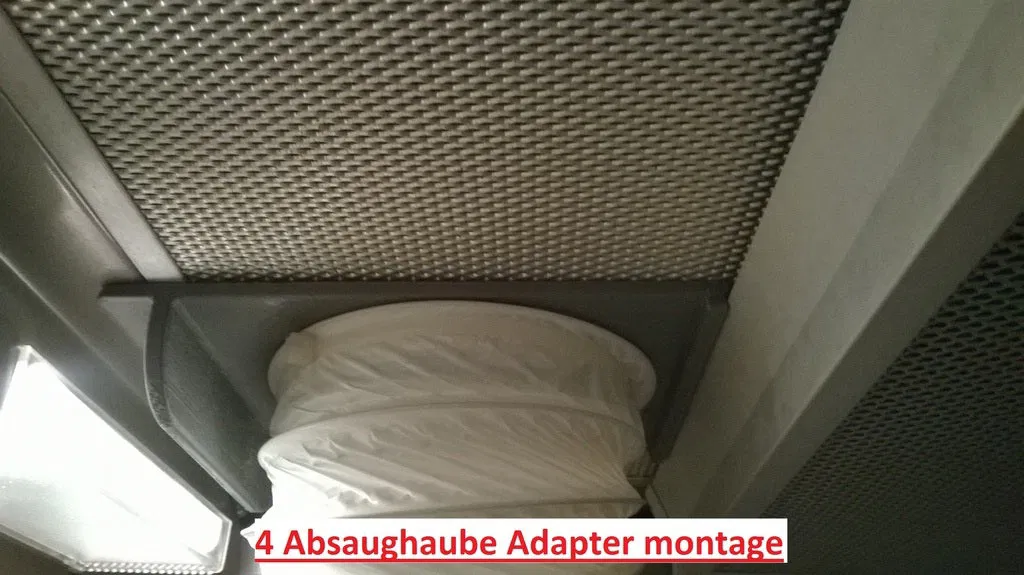

Tôi thiết kế mọi thứ trên Inventor-Autodesk. Bạn sẽ tìm thấy đầy đủ file STL và STEP trong tệp rar. Phần chụp hút mùi là của hãng NEFF, hoặc bạn cũng có thể dùng của Siemens, Bosch, v.v. Bạn hoàn toàn có thể lắp đặt ở phía bên trái tùy ý.
Lý do tôi làm thiết kế này là vì nếu để nam châm bên trong ống dẫn, chúng sẽ bị ướt, dễ rỉ sét và mất từ tính do nhiệt độ cao.
Việc vệ sinh rất dễ dàng, chỉ cần rửa dưới vòi nước với nước rửa chén hoặc thay ống dẫn mới.
Tình trạng ngưng tụ hơi nước chỉ xuất hiện sau khoảng 5 tiếng nấu Varoma ở 120 độ C. Lưu ý rằng nếu máy hút mùi của bạn quá yếu thì hệ thống này sẽ không hoạt động hiệu quả.
Xem thêm video hướng dẫn tại đây: (https://www.youtube.com/watch?v=fvFR1Wwfjag)
Bạn có thể thoải mái sử dụng và chia sẻ thiết kế này, nhưng vui lòng không dùng cho mục đích thương mại. Nếu bạn ghi tên tôi khi chia sẻ thì tôi rất cảm kích. Rất hoan nghênh các lượt Like của các bạn!
