Đầu chia ống dẫn khí Webasto 100mm sang 2x75mm in 3D

Đầu chia ống dẫn khí 100mm sang 2x75mm cho hệ thống Webasto

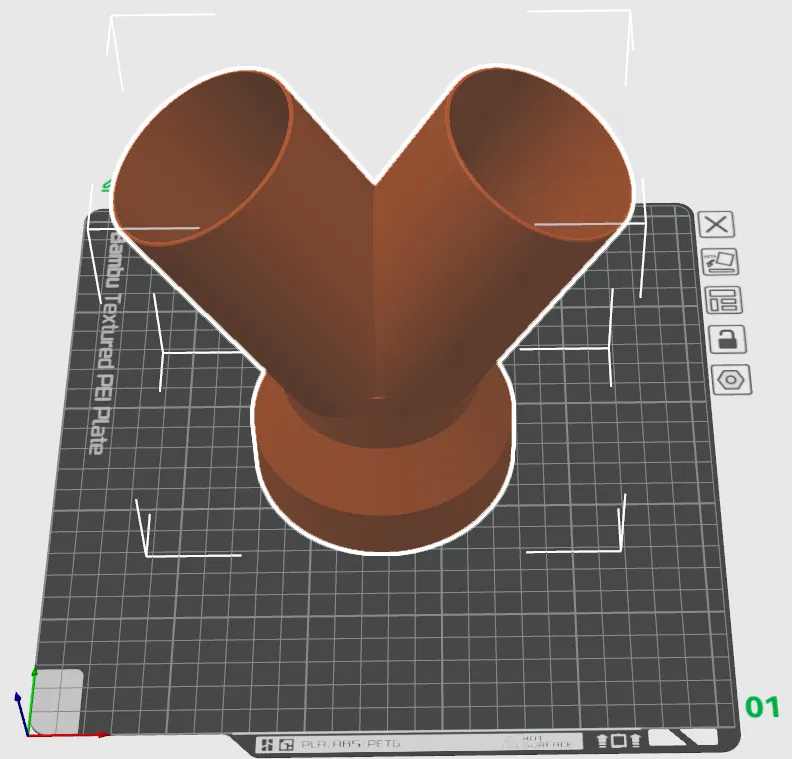

Đây là mẫu thiết kế 3D chuyên dụng cho các hệ thống sưởi ấm Webasto, đóng vai trò như một đầu chia (trójnik) giúp tối ưu hóa luồng khí trong hệ thống đường ống. Sản phẩm được thiết kế với đầu vào chính có đường kính 100mm và chia thành hai nhánh đầu ra, mỗi nhánh có đường kính 75mm, giúp người dùng dễ dàng phân bổ luồng khí nóng đến nhiều vị trí khác nhau trên xe hoặc không gian lắp đặt. Mẫu in này cực kỳ hữu ích cho những ai đang tự tay nâng cấp, sửa chữa hoặc lắp đặt mới hệ thống thông gió và sưởi ấm chuyên dụng.

Trong quá trình lắp đặt các hệ thống sưởi Webasto, việc tìm kiếm linh kiện khớp nối phù hợp với kích thước đặc thù thường gây khó khăn và tốn kém chi phí nếu mua lẻ linh kiện zin. Với mô hình 3D này, bạn hoàn toàn có thể tự chủ động in ra một chi tiết khớp nối chắc chắn, chuẩn xác theo nhu cầu riêng của hệ thống. Nhờ cấu trúc phân nhánh thông minh, nó giúp giảm thiểu tình trạng tắc nghẽn, đảm bảo luồng khí được lưu thông đều và hiệu quả hơn hẳn so với các loại đầu nối tự chế thô sơ.

Dưới đây là một số đặc điểm kỹ thuật và lưu ý quan trọng khi bạn quyết định in mẫu này:

• Kích thước thiết kế: Đầu vào 100mm, hai đầu ra 75mm, đảm bảo khớp chặt với các loại ống dẫn khí tiêu chuẩn tương ứng.
• Vật liệu khuyên dùng: Nên sử dụng nhựa PETG, ABS hoặc ASA để chịu được nhiệt độ cao từ hệ thống sưởi Webasto; không nên dùng PLA vì dễ bị biến dạng khi gặp khí nóng.
• Thiết lập in: Sử dụng ít nhất 3-4 lớp vỏ (perimeters) và độ dày lớp (layer height) khoảng 0.2mm - 0.24mm để đảm bảo độ bền cơ học cao nhất cho khớp nối.
• Độ dày thành (Infill): Nên để infill khoảng 30-40% dạng Grid hoặc Gyroid để sản phẩm cứng cáp, chịu lực tốt khi gắn vào hệ thống.
• Hỗ trợ (Support): Do cấu trúc phân nhánh chữ Y, bạn cần sử dụng thêm support ở các vị trí nhô ra để đảm bảo bề mặt bên trong được mịn màng, giúp dòng khí lưu thông thuận lợi hơn.
• Kiểm tra độ kín: Sau khi in xong, hãy sử dụng thêm keo chuyên dụng hoặc băng dính chịu nhiệt để bọc kín các mối nối, đảm bảo không bị rò rỉ nhiệt ra ngoài trong quá trình vận hành.
