Giá treo chuyển đổi quạt đứng thành quạt treo tường (dùng kèm thanh đỡ L kim loại)

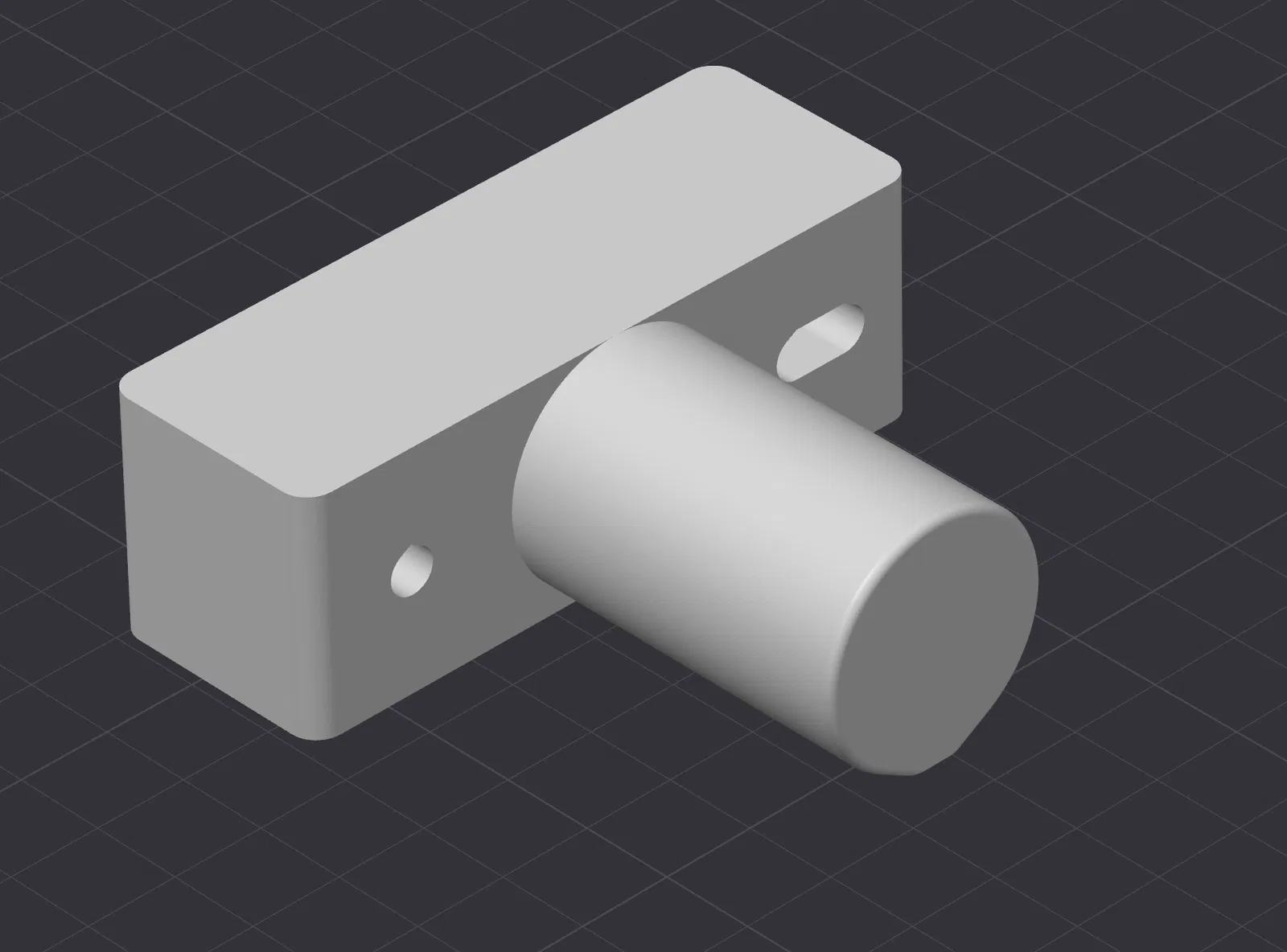

Chuyển đổi quạt đứng của bạn thành quạt treo tường một cách dễ dàng với chi tiết in 3D kết hợp cùng 2 thanh đỡ kim loại. Thiết kế tối ưu giúp giảm thời gian in và tăng độ bền so với phiên bản in 3D toàn bộ trước đây.
Mô tả
Phiên bản trước của mẫu này được in 3D hoàn toàn, tốn khoảng 600g nhựa và mất 17 tiếng in trên máy của mình. Lý do là vì nó cần phải thật chắc chắn để chịu được trọng lượng và độ rung lắc của quạt.
Phiên bản này cần dùng thêm 2 thanh đỡ kim loại (L metal brackets) gắn lên tường trước. Phần in 3D giờ đây chỉ cần làm nhiệm vụ chịu rung và cung cấp các lỗ bắt vít để gắn vào thanh kim loại.
Mẫu này được thiết kế cho bu-lông đầu nấm M5x30mm và cổ quạt 26mm. Mình có đính kèm file .step và .FCStd để các bạn tiện chỉnh sửa. Các bạn nhớ dùng bu-lông đầu nấm có long-đền (washer), tuyệt đối không dùng vít đầu bằng (countersunk) vì khi vặn chặt sẽ làm nứt các lớp nhựa in.
