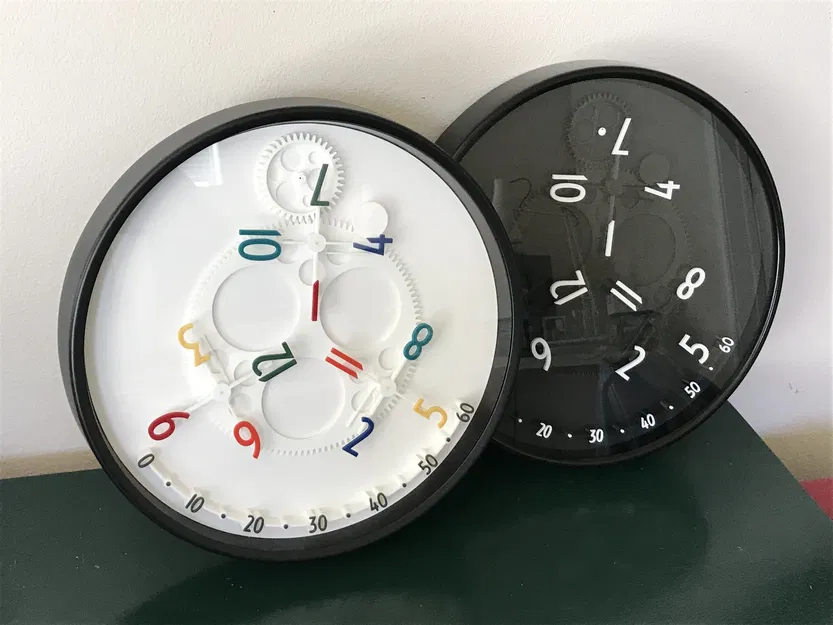

Đồng hồ giờ lang thang treo tường phong cách hiện đại

Cập nhật, 2022-01-29: David Kingsman đã làm một bản remix của chiếc đồng hồ này với cơ chế truyền động mạnh mẽ hơn.

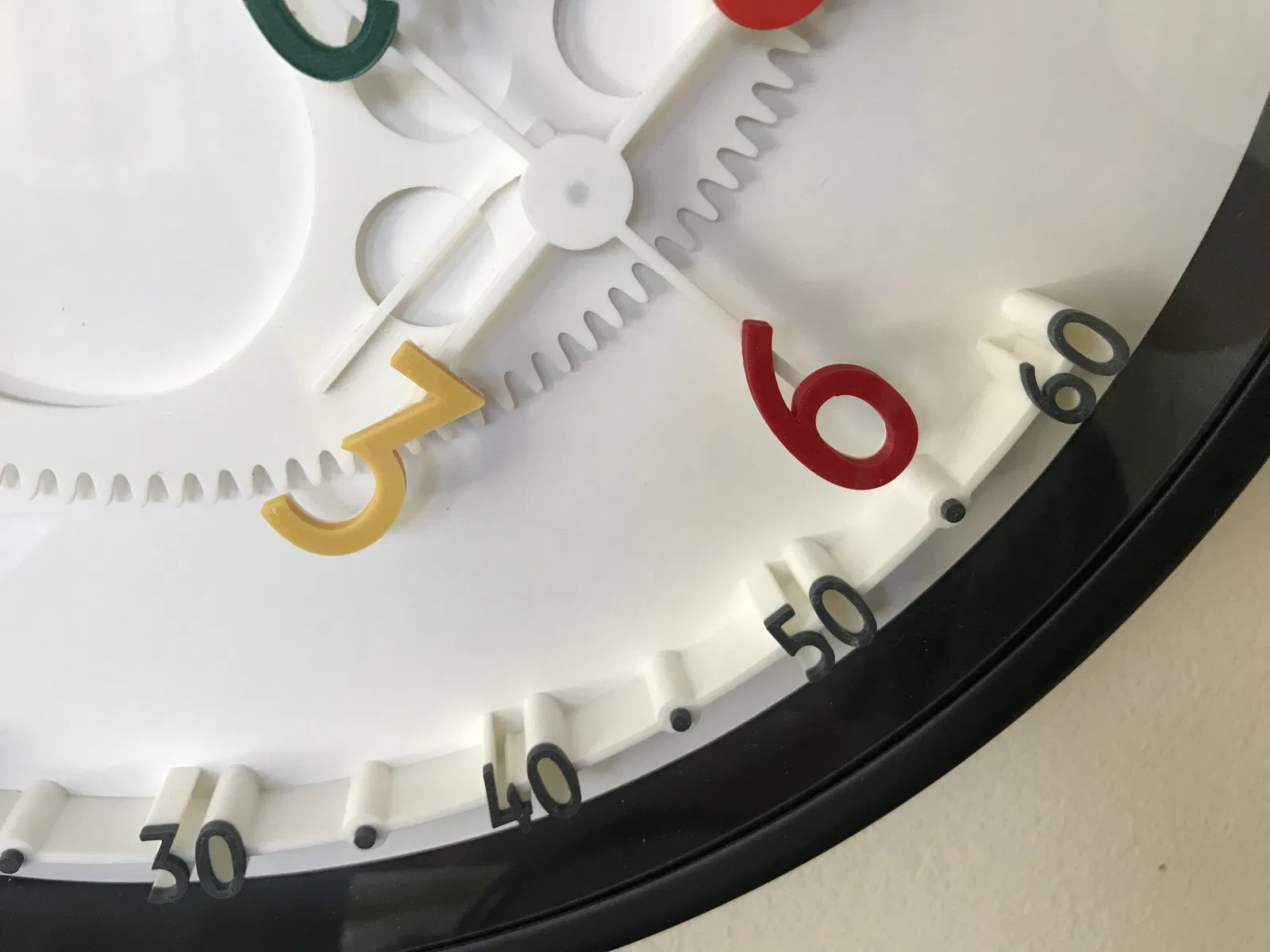

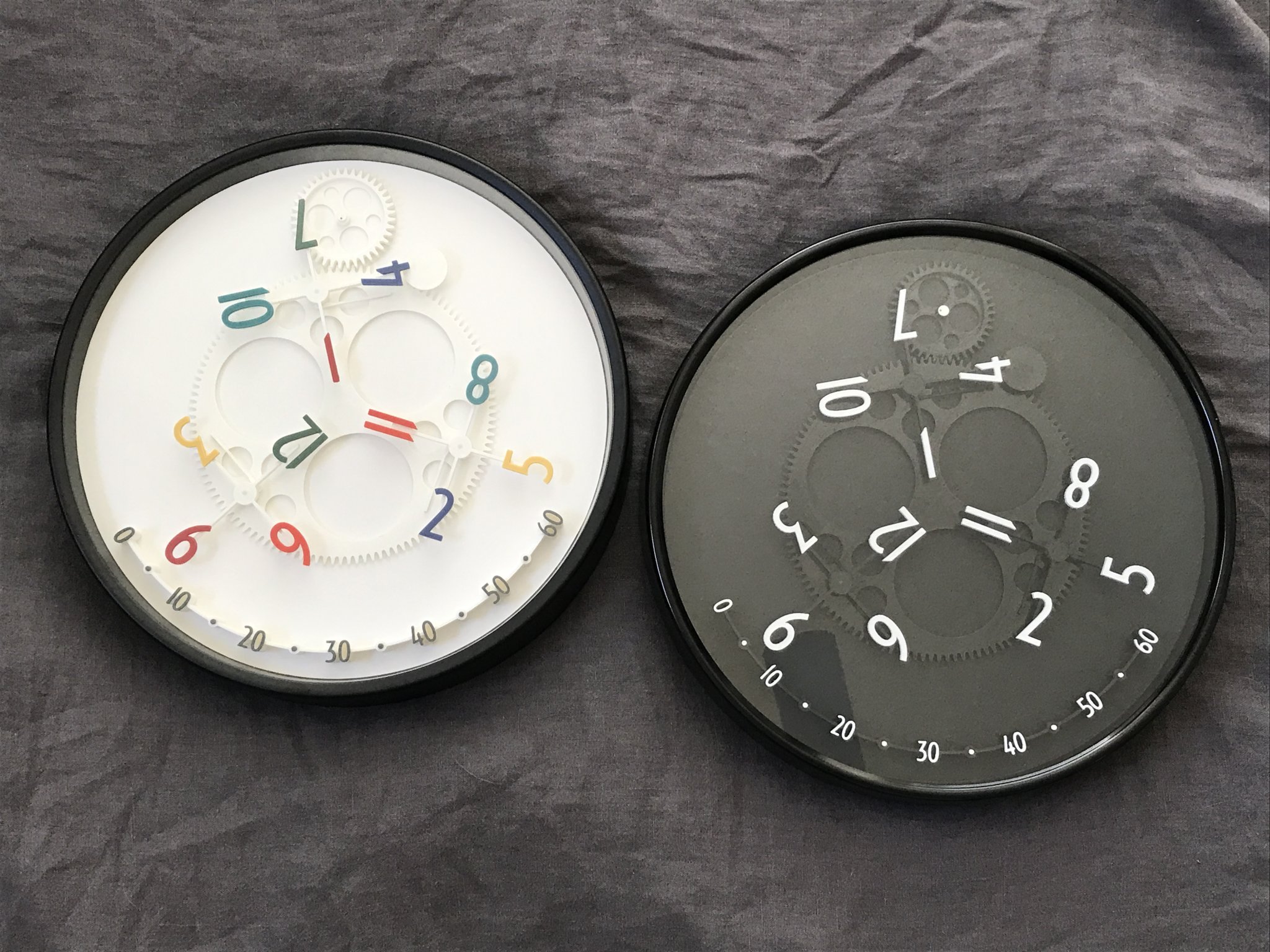

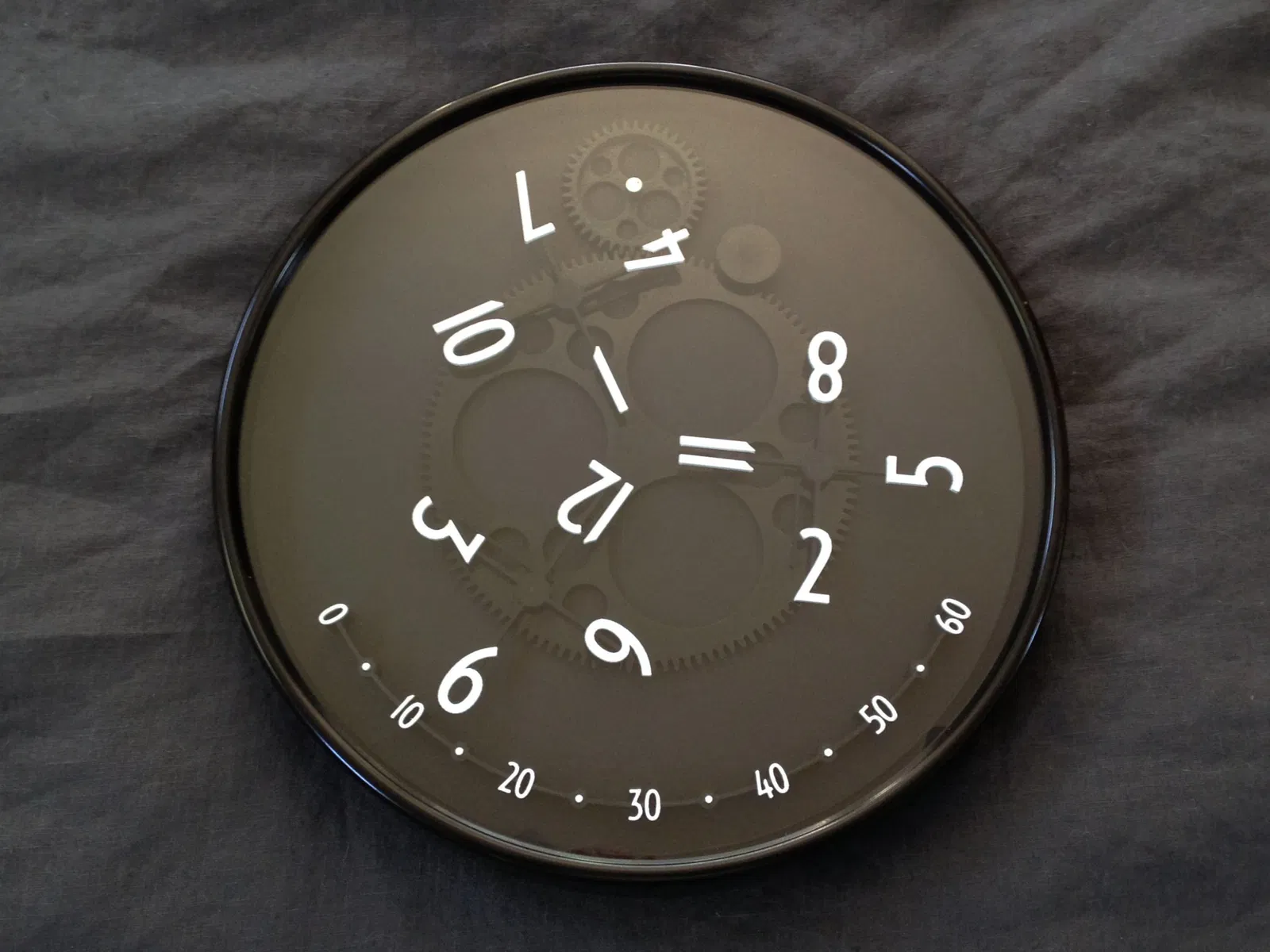

Trong một chiếc đồng hồ giờ lang thang, chính giờ sẽ chỉ vào phút. Ở đầu giờ, giờ ra đi chỉ vào phút 60, và giờ đến chỉ vào phút 0. Đồng hồ giờ lang thang đã tồn tại kể từ thế kỷ 1600, nhưng chiếc này thực hiện khái niệm trong in 3D!

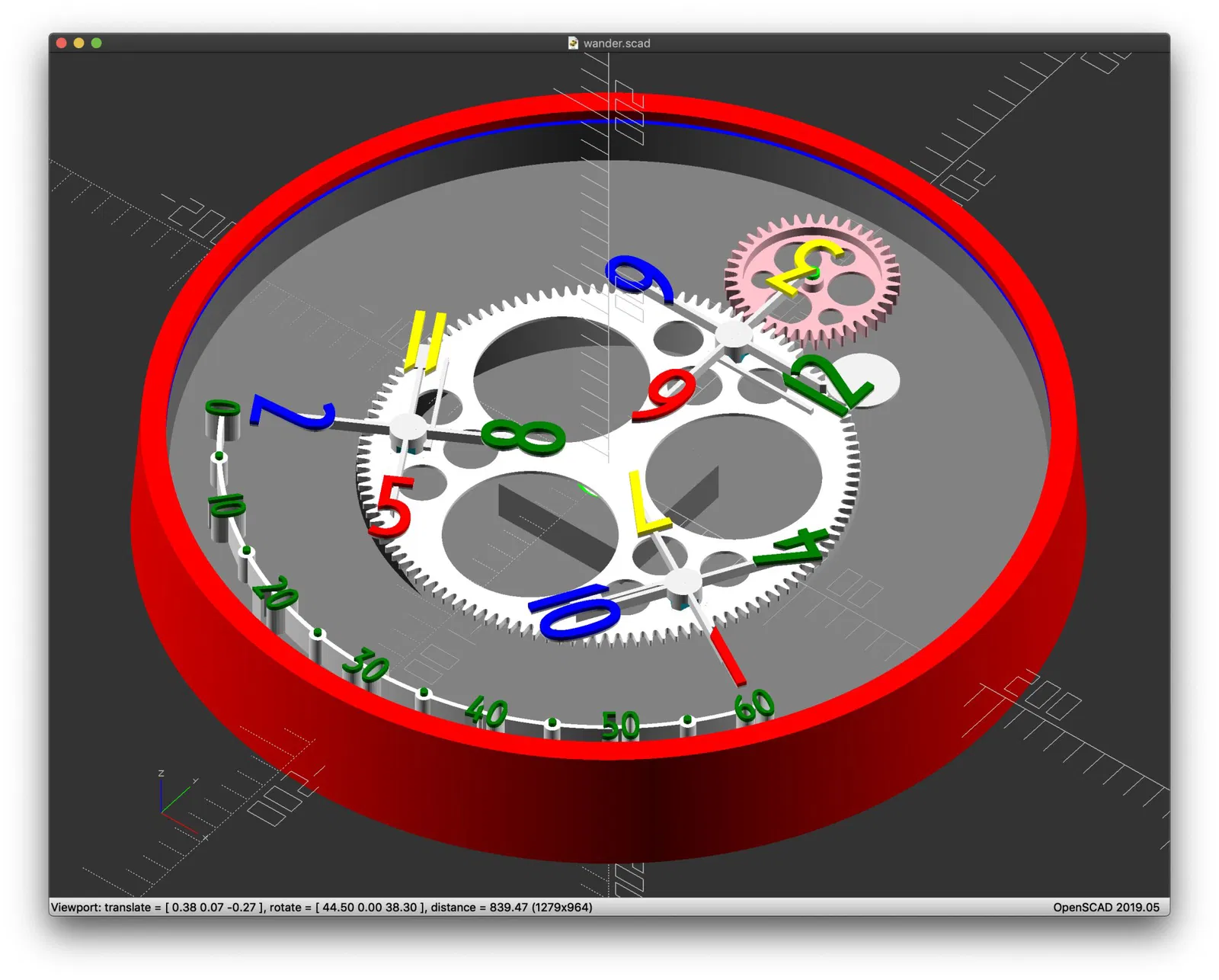

Ví dụ này sử dụng vỏ, đĩa đồng hồ, kính và chuyển động từ một IKEA BONDIS, nhưng mô hình có thể được mở rộng theo trục X/Y để phù hợp với hầu hết các vỏ đồng hồ treo tường. Chuyển động được di chuyển lên trên, và một vòng bi 608 được gắn ở giữa để mang bánh răng trung tâm, bánh răng này quay ngược chiều kim đồng hồ một lần mỗi ba giờ. Bánh răng này mang theo ba thanh chéo, mà lần lượt mang theo bốn giờ mỗi cái. Một cung phút được lắp đặt dọc theo đáy, và một bộ đệm được lắp đặt gần trên cùng để quay mỗi thanh chéo 90º mỗi ba giờ để đưa bộ giờ tiếp theo vào vị trí.

Bánh răng trung tâm và các thanh chéo in mặt xuống, và tất cả các phần khác in mặt lên. Không có gì cần hỗ trợ. Cung phút được thiết kế để thay đổi màu sắc filament gần cuối quá trình in (bao gồm trong gcode), vì vậy các con số phút nổi bật. Phông chữ là Voltaire tuyệt vời của Yvonne Schüttler.

Để khoan lỗ trong đĩa đồng hồ, các mẫu PDF được cung cấp ở cả kích thước letter và A4.

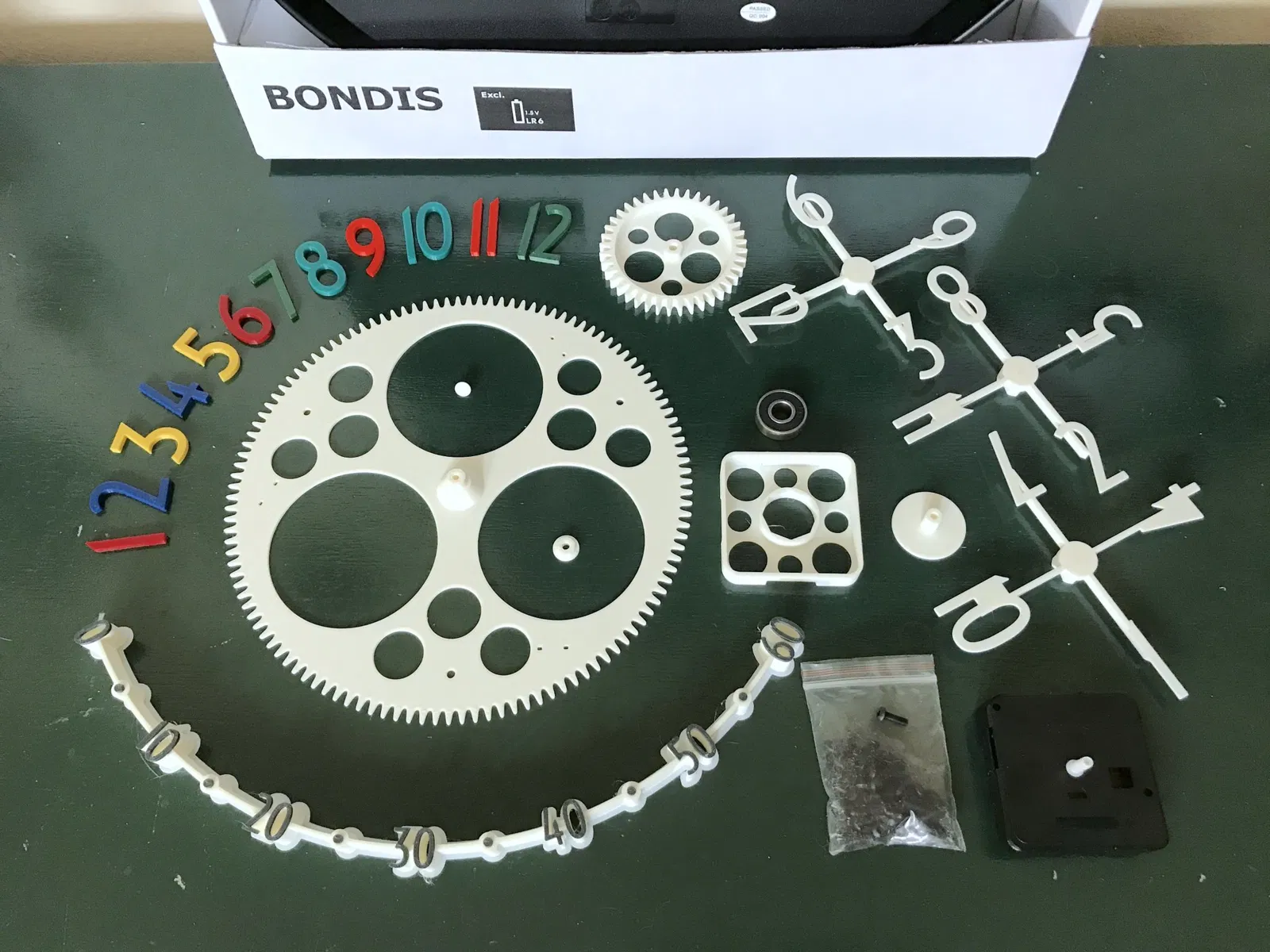

Các bộ phận và công cụ cần thiết

• IKEA BONDIS
• 7× vít M3×10mm
• Keo epoxy nhựa
• Vòng bi 608
• Khoan với mũi ~3mm và ~6mm (~1/8" và ~1/4")
• Tùy chọn: Giấy cho một đĩa mới, kích thước tối thiểu 35mm (14")

Hướng dẫn xây dựng

1. Tháo rời BONDIS.
   • Gỡ bỏ và loại bỏ các kim đồng hồ.

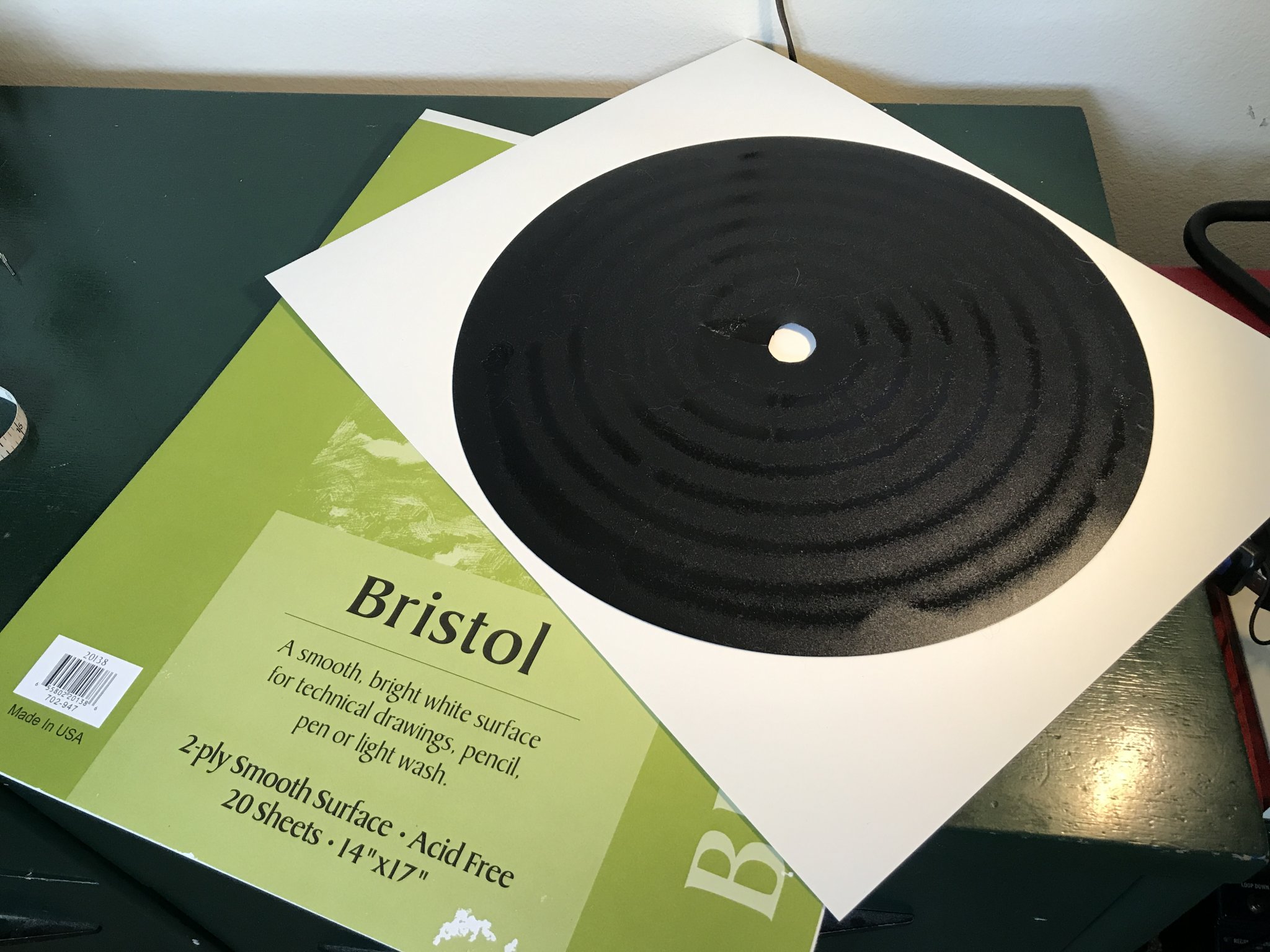

   • Bóc mặt số nguyên bản ra khỏi đế mặt số bằng nhựa. Thay thế nó bằng giấy (mẹo: đặt mặt số nguyên bản úp xuống và vẽ xung quanh để tạo mẫu cắt), hoặc đơn giản là làm sạch keo trên đế mặt số và để nó trống.
     • Ngoài ra, bạn có thể để mặt số nguyên bản ở vị trí đó và sơn nó, hoặc có thể sử dụng cồn để loại bỏ các ký hiệu.
   • Gỡ bỏ chuyển động từ phía sau của đế mặt số bằng cách thả nó ra khỏi các kẹp trên và dưới.

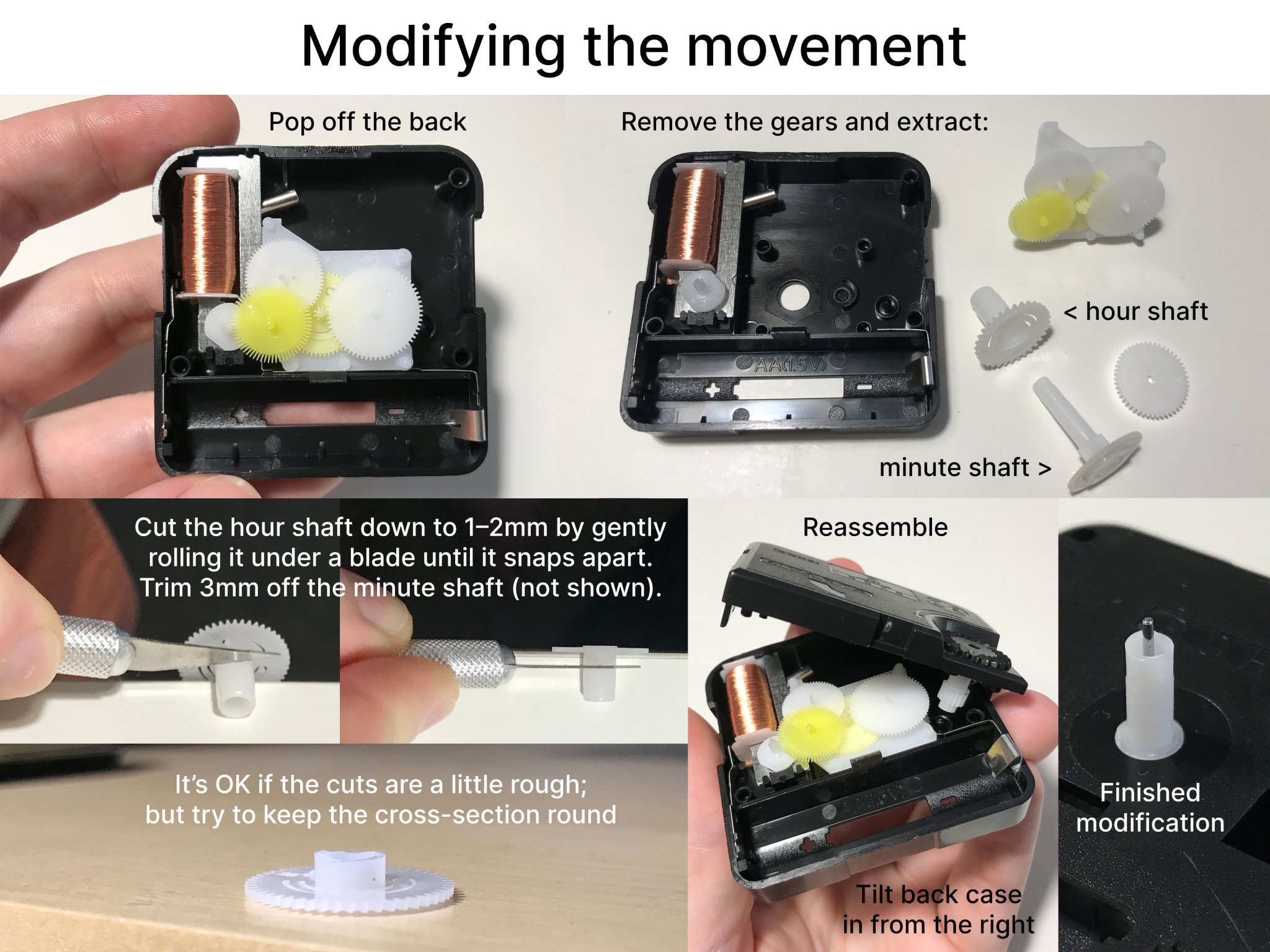

2. Chỉnh sửa chuyển động.

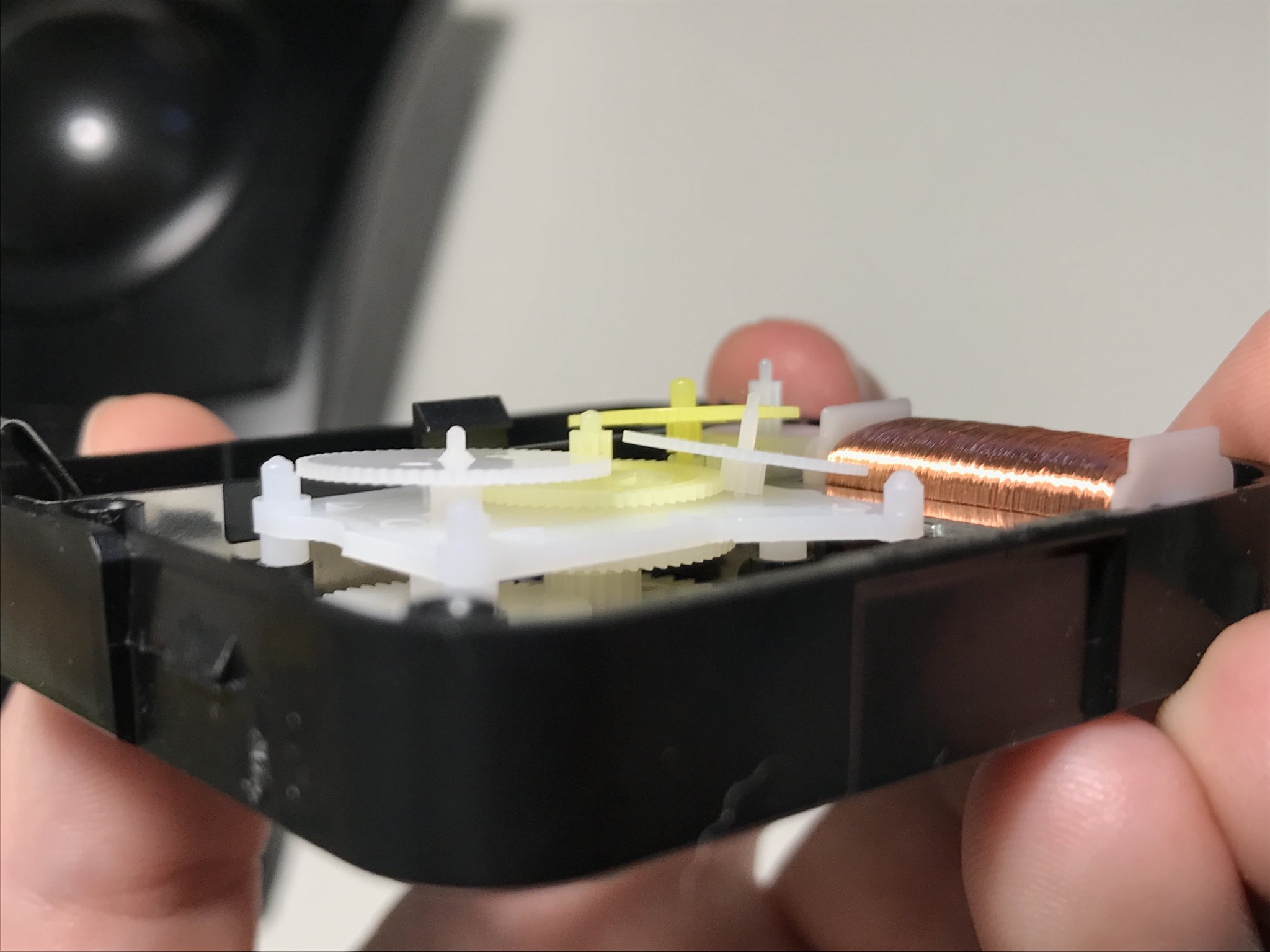

   • Tháo rời chuyển động như trong hình.
   • Cẩn thận cắt trục giờ xuống còn 1–2mm (vì nó không còn được sử dụng, nhưng bánh răng của nó cần phải giữ nguyên vị trí để đảm bảo khoảng cách).
   • Tùy chọn, cắt ngắn 3mm ở đầu trục phút để tạo chỗ cho núm giây.
     • Ngoài ra, nếu cẩn thận, bạn có thể thực hiện điều này mà không cần tháo rời chuyển động. Trong trường hợp này, hãy cắt trục giờ gần với thân chuyển động nhất có thể, và cẩn thận không làm hỏng trục phút ở điểm đó.

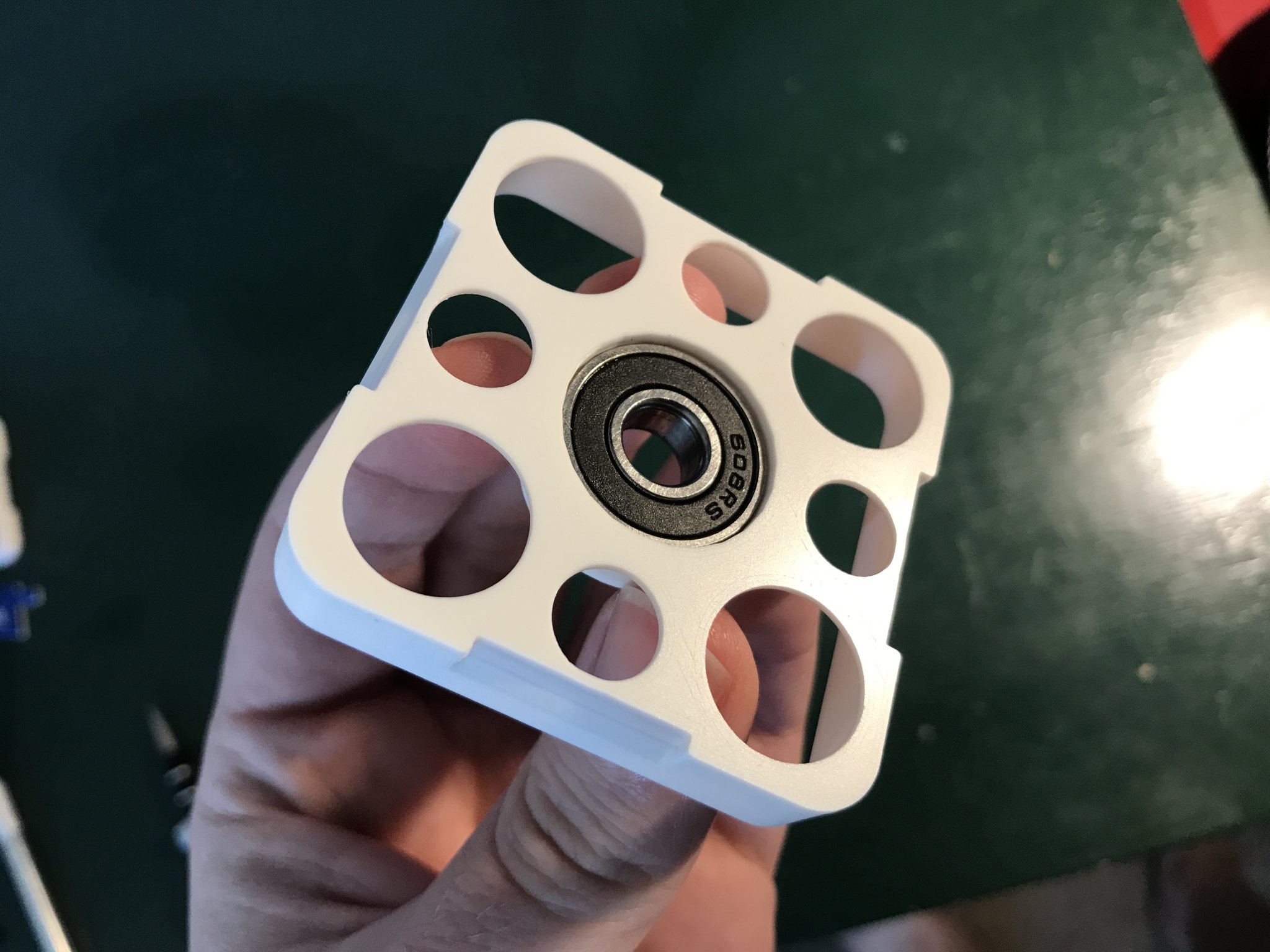

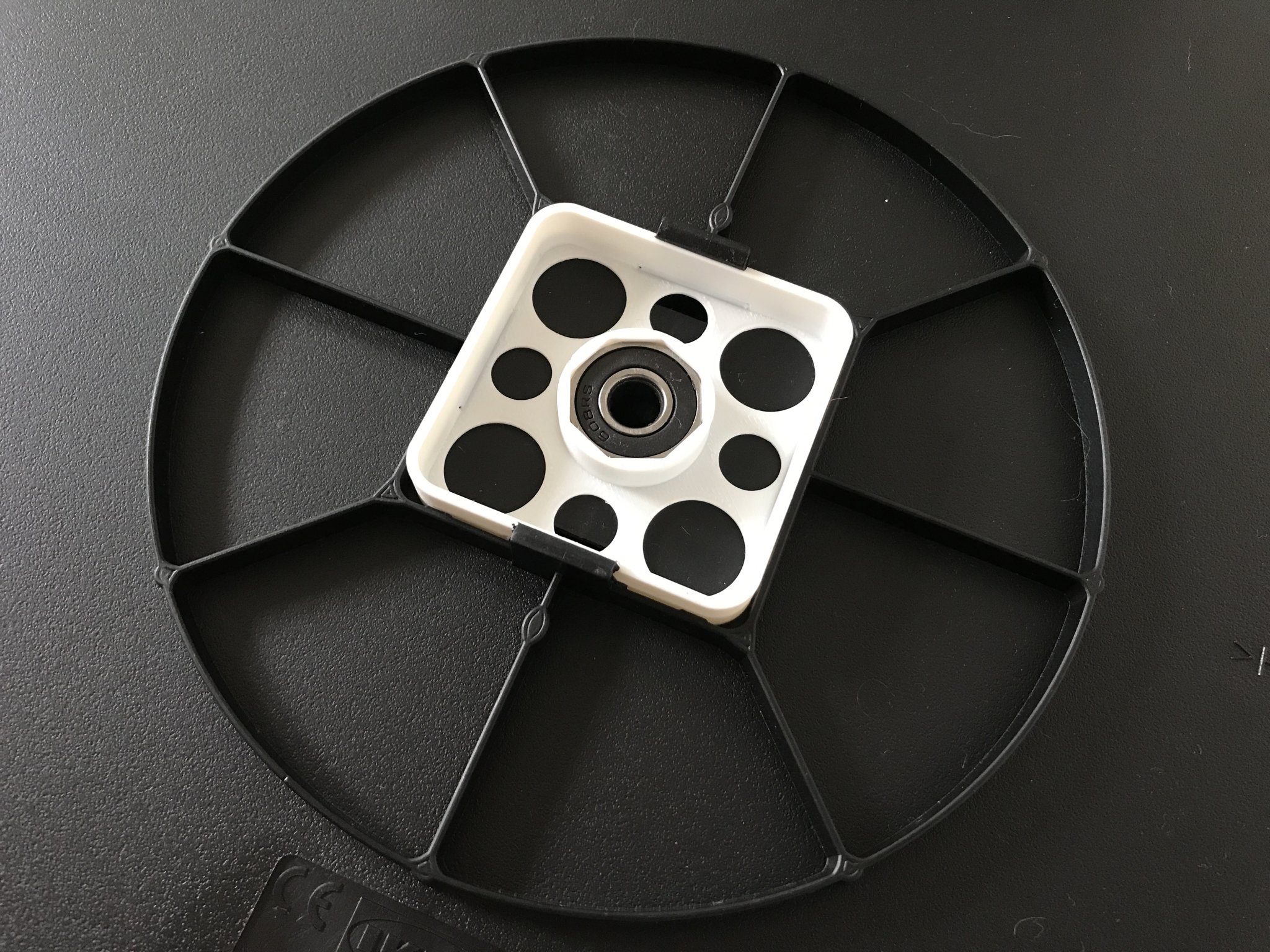

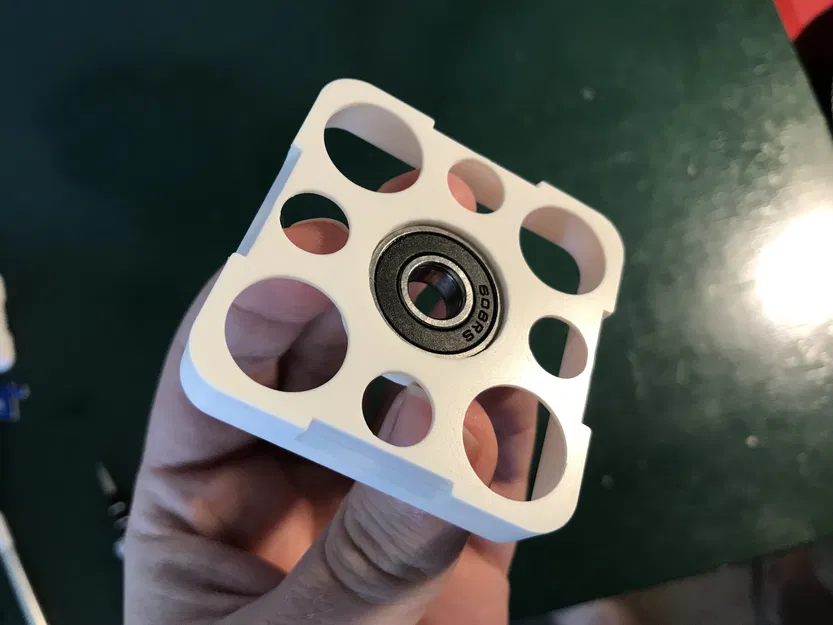

3. Cài đặt ổ bi 608.
   • Như trong hình, cài đặt nó vào giá đỡ của nó, và lắp giá đỡ vào phía sau của đế mặt số.

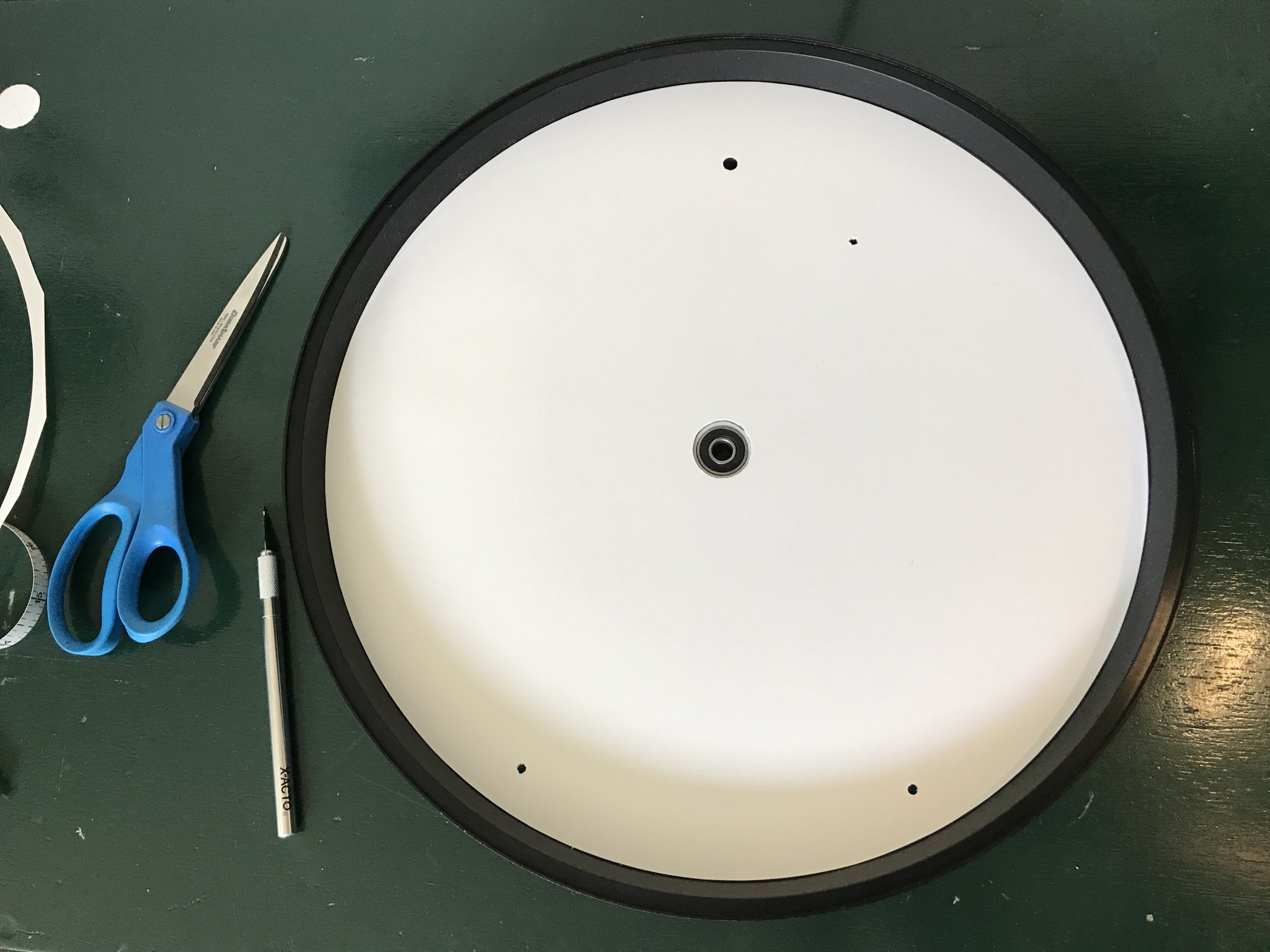

4. Khoan lỗ trên đế mặt số.

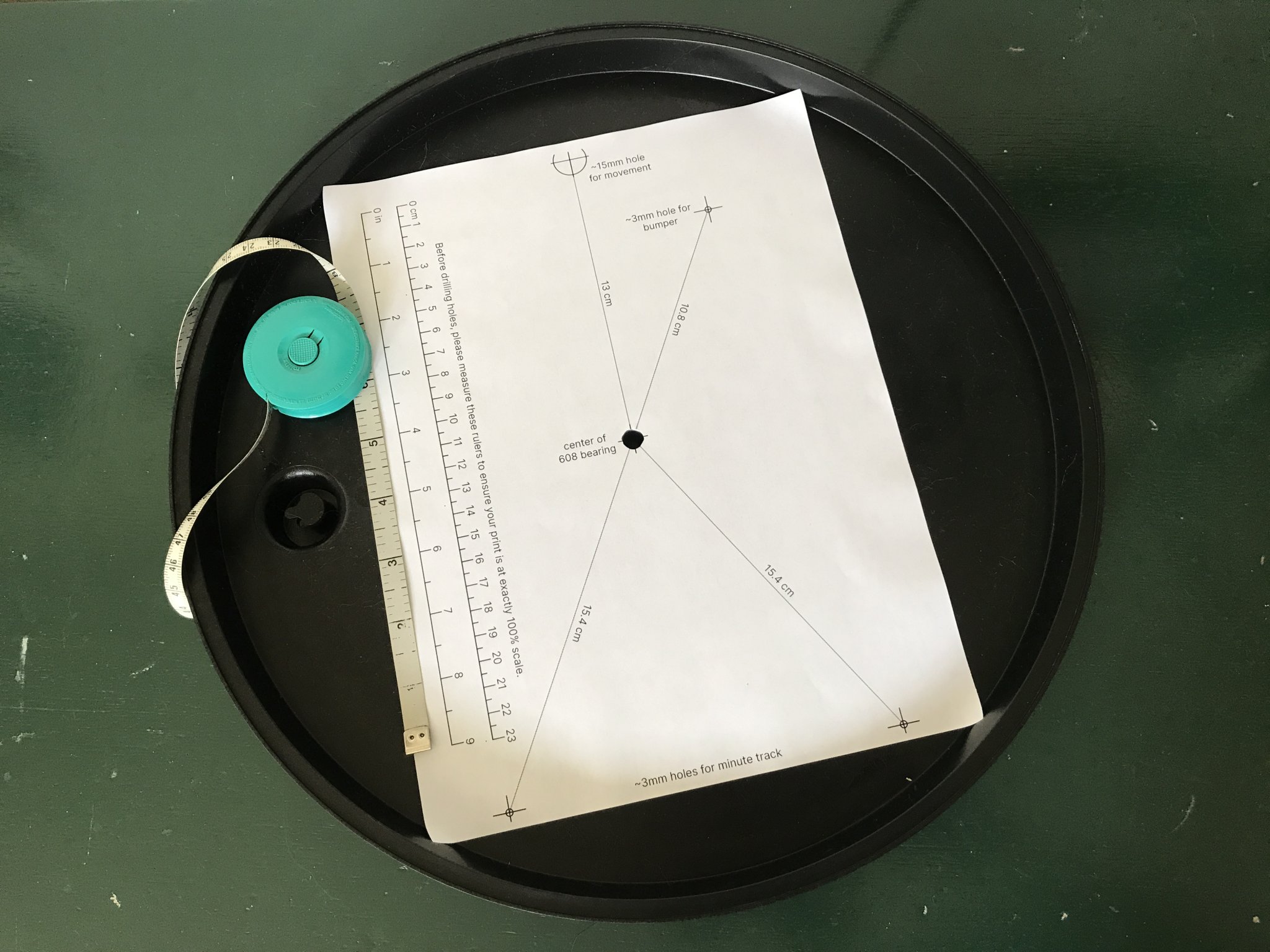

   • In một trong các mẫu PDF (chúng giống nhau, chỉ khác kích thước giấy) và đo thước để đảm bảo nó được in ở tỷ lệ 100%.
   • Cắt một lỗ ở giữa, để bạn có thể căn chỉnh nó trên ổ bi 608.
   • Đánh dấu các lỗ cần khoan, và sau đó khoan chúng.
     • Lưu ý rằng giá treo nguyên bản sẽ không còn sử dụng được, vì chuyển động sẽ được lắp lại gần vị trí đó (đồng hồ có thể treo từ vành của vỏ thay vào đó) – vì vậy hãy chắc chắn căn chỉnh các lỗ khoan sao cho giá treo không bị cản trở, như trong hình.

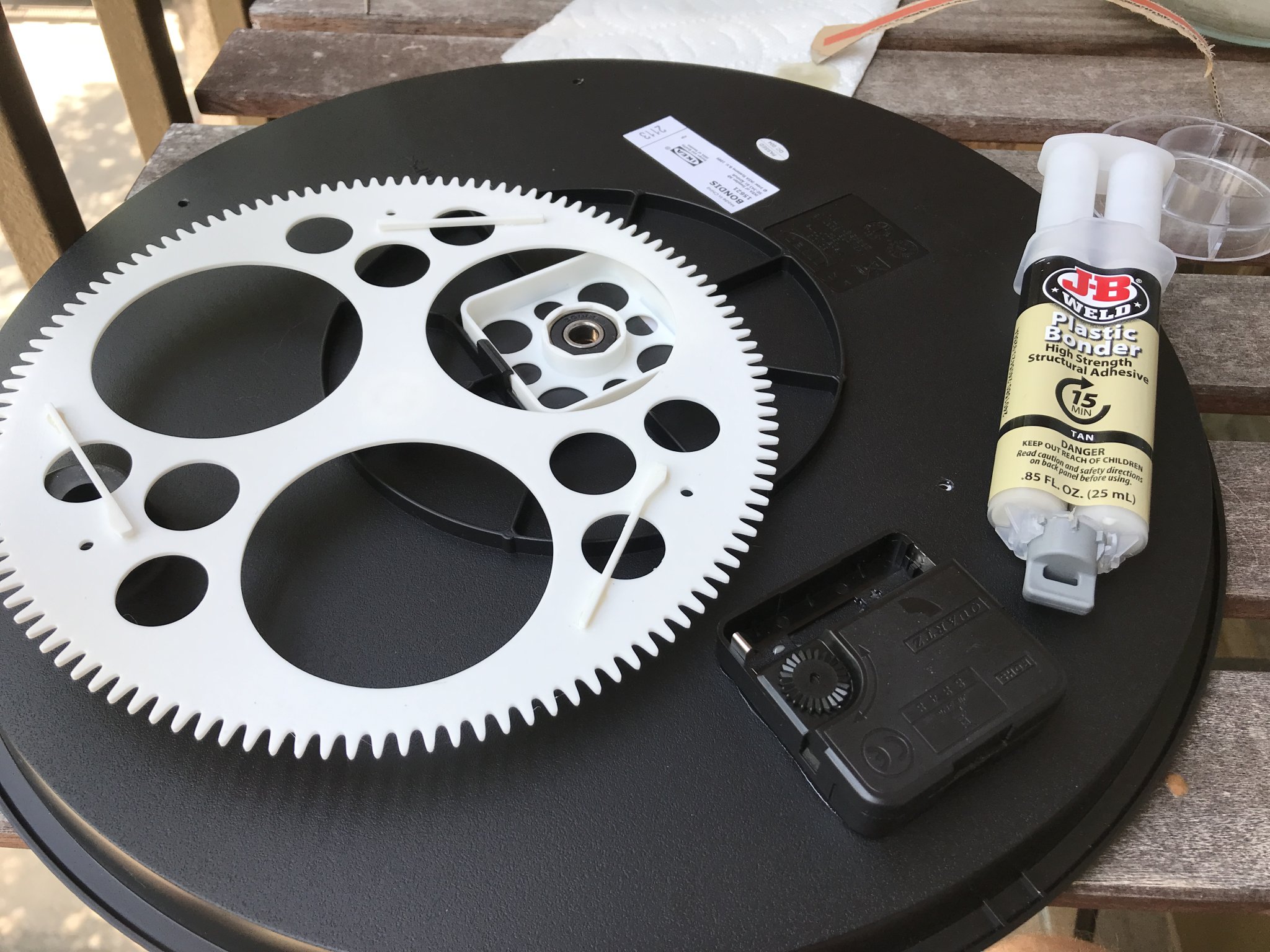

5. Bước epoxy.

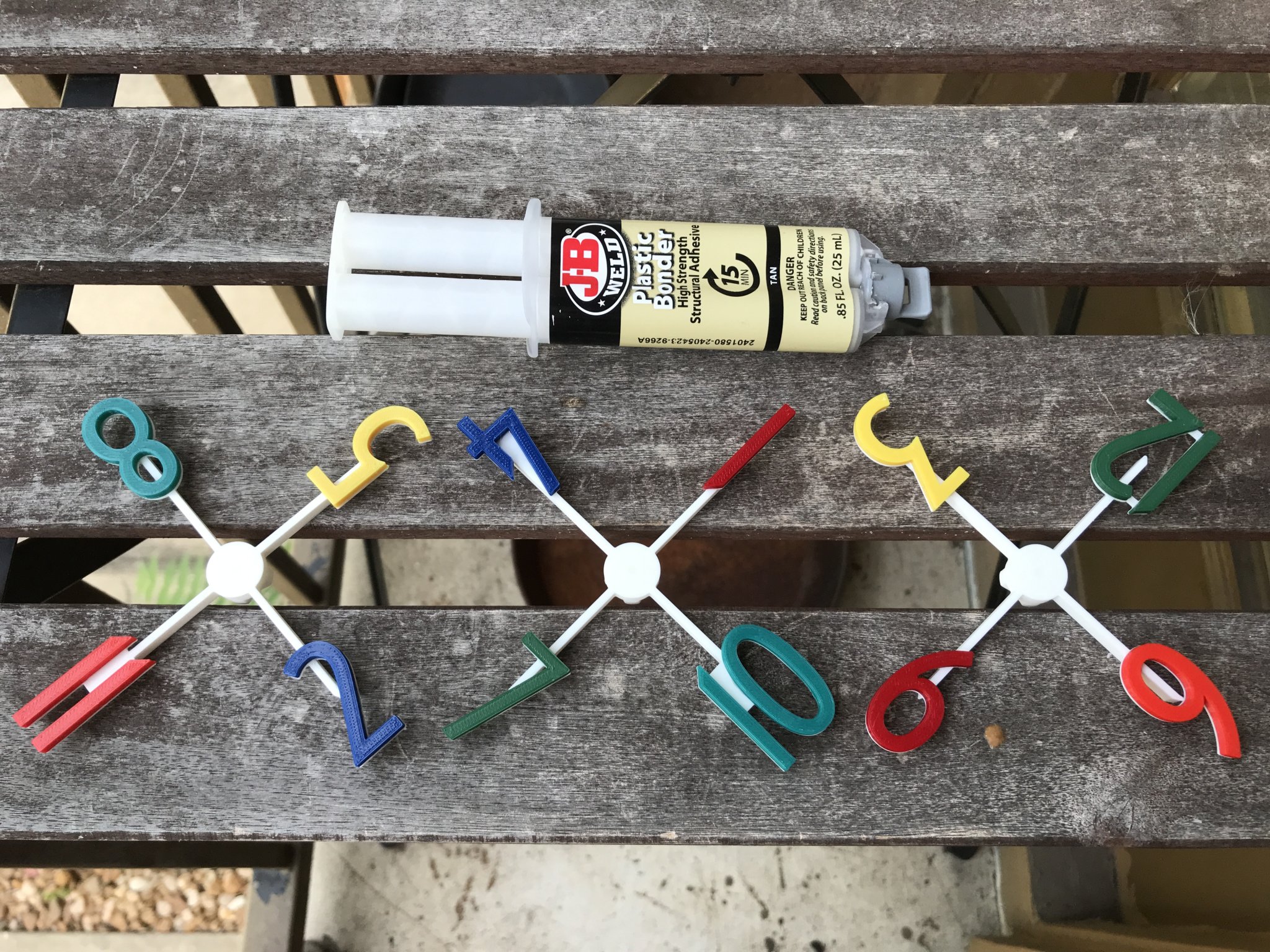

   • Dán từng hình giờ vào mảnh chéo tương ứng của nó.

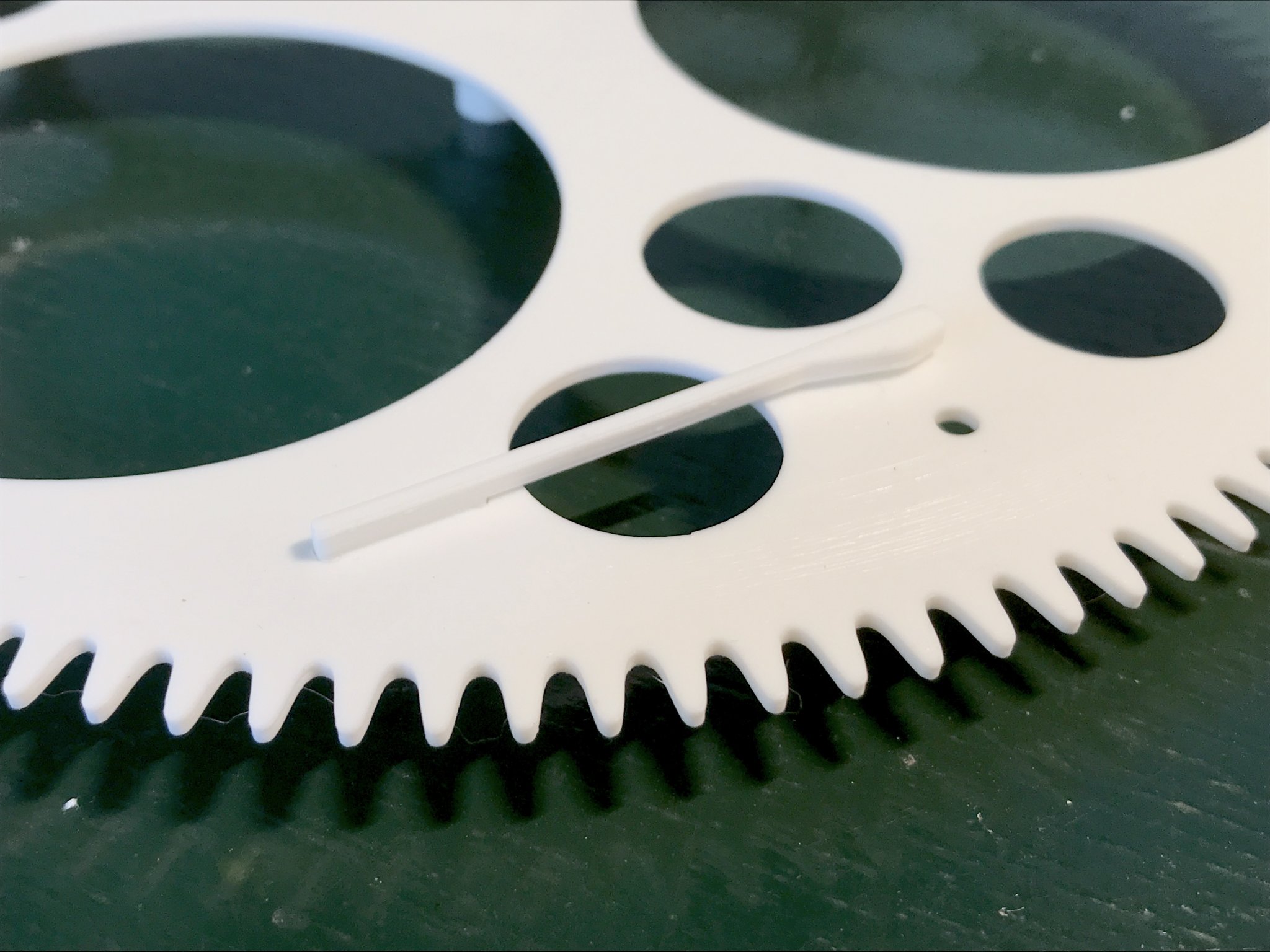

   • Dán các lò xo lá vào mặt trước (bằng phẳng) của bánh răng trung tâm.

Hai tab trên mỗi lò xo nên vừa vặn bên trong các lỗ nhỏ trên bánh răng.

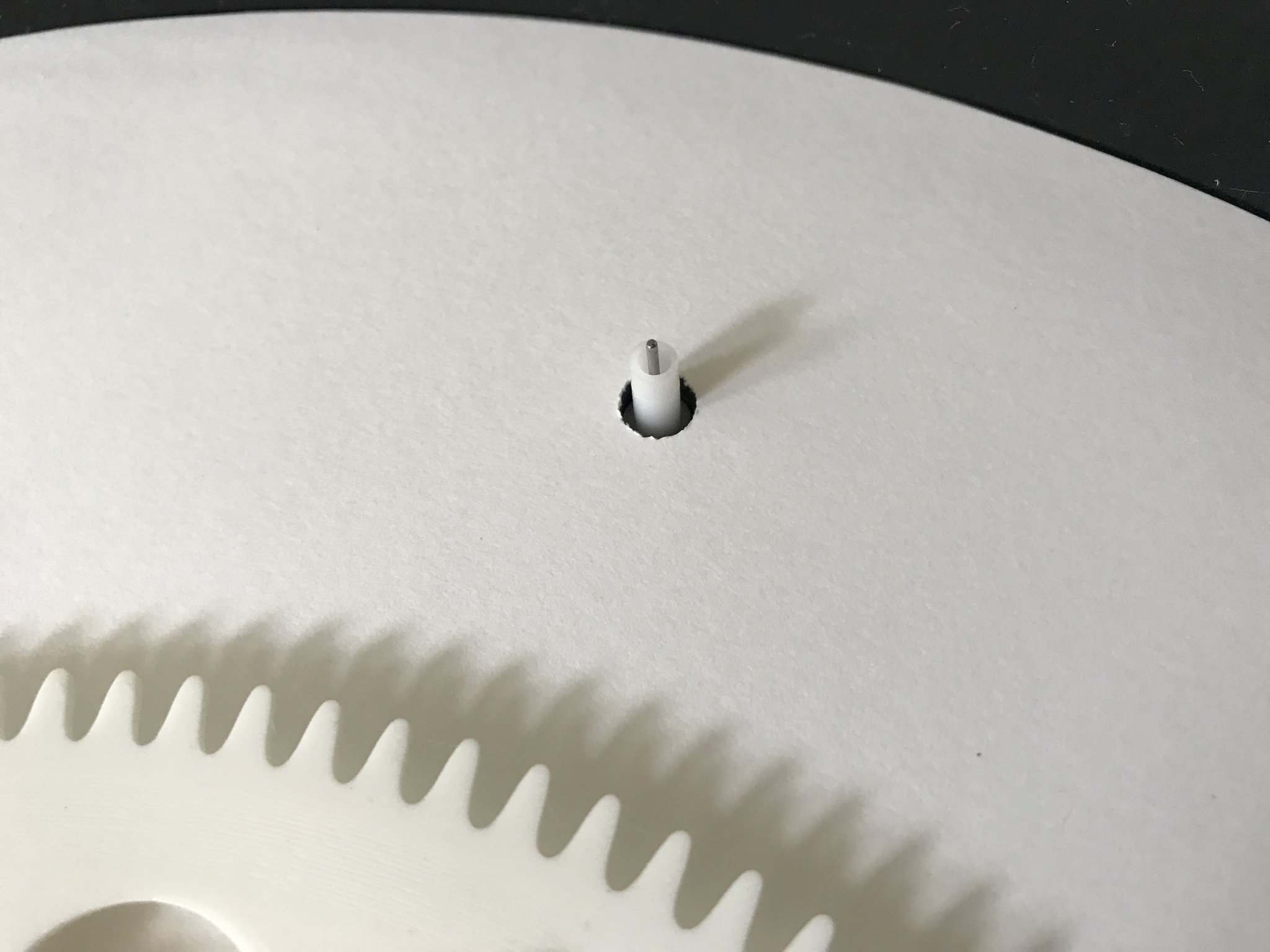

• Dán chuyển động vào mặt sau của khay đồng hồ, sao cho trục đi qua lỗ khoan 6mm như trong hình.
• Chờ cho tất cả keo dán đông cứng.

6. Lắp ráp bánh răng trung tâm.

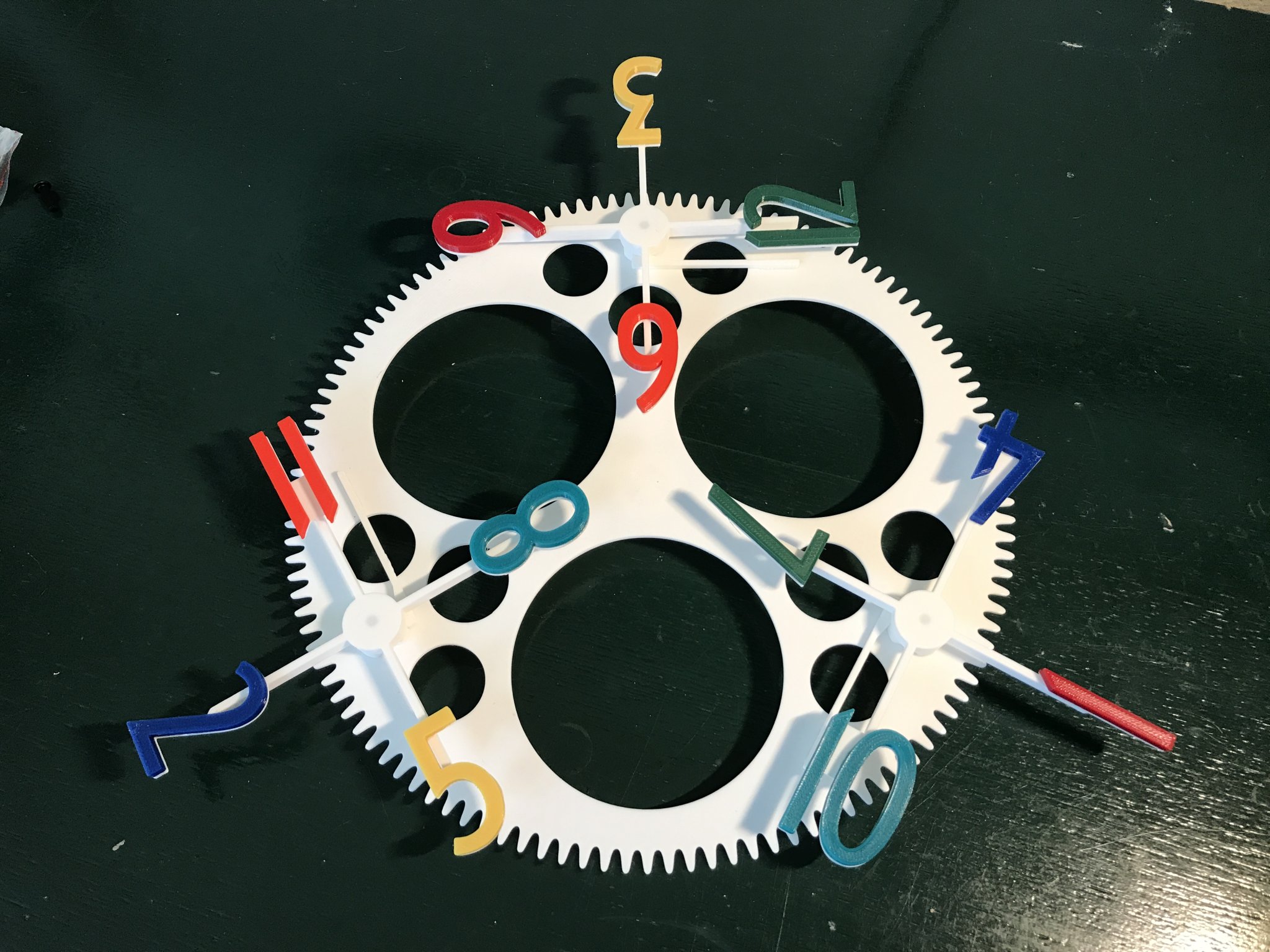

   • Gắn mỗi thanh chéo vào bánh răng trung tâm bằng một chiếc vít từ phía sau (trục) của bánh răng.
   • Gắn thanh chéo 1/4/7/10 trước; sau đó theo chiều kim đồng hồ từ đó, lắp 2/5/8/11, rồi đến 3/6/9/12.
   • Các chiếc vít nên lỏng đủ để các thanh chéo quay tự do, nhưng chặt đủ để chúng không bị lắc quá mức. Các lò xo lá nên buộc mỗi thanh chéo vào vị trí với một giờ hướng (hơn hoặc kém) trực tiếp ra ngoài.

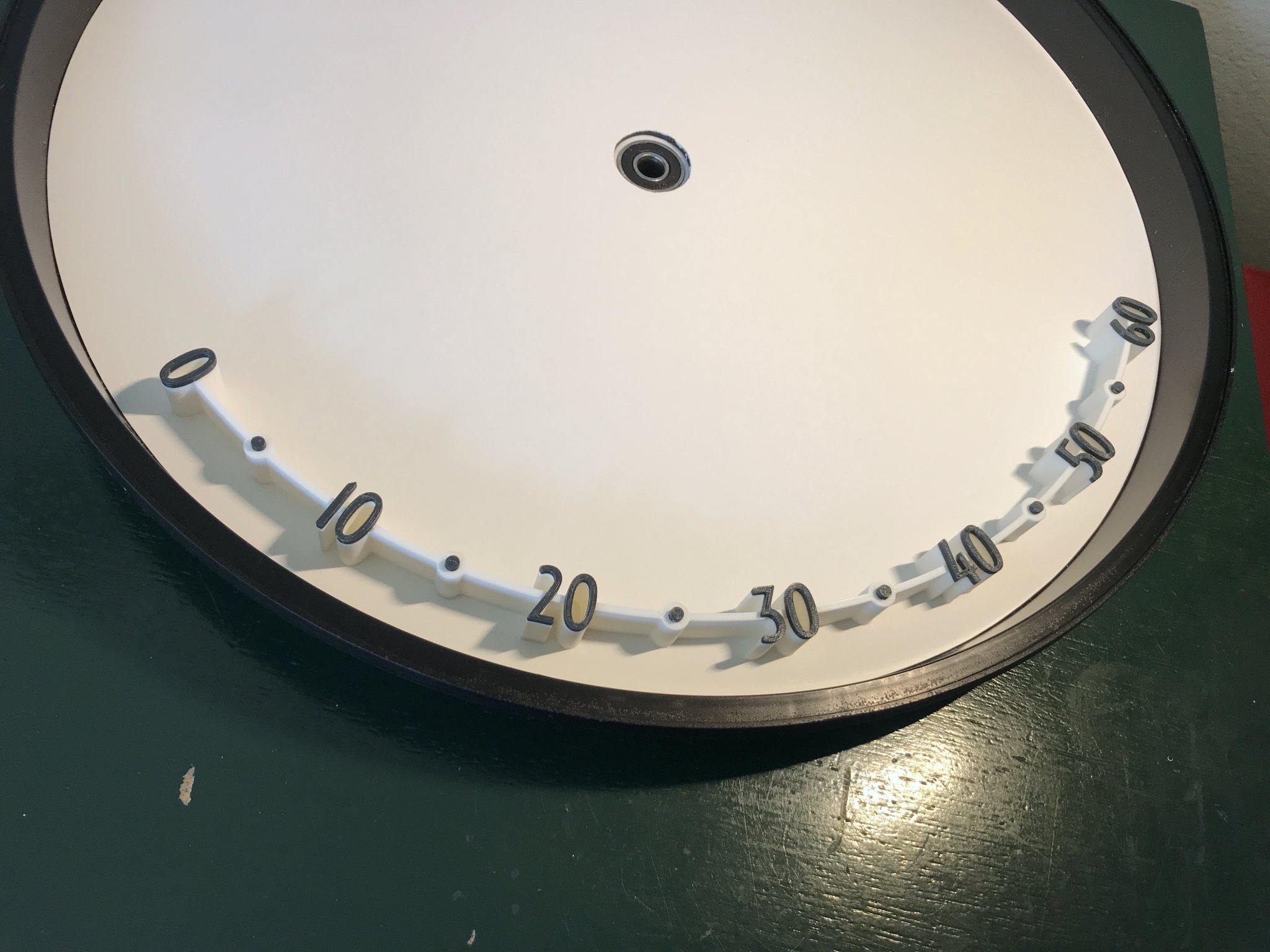

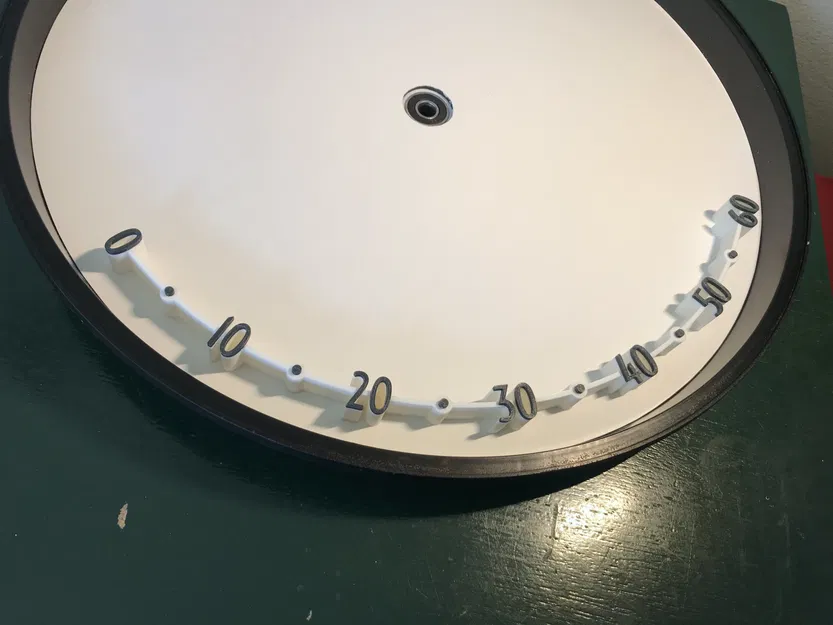

7. Gắn đường phút.
   • Cố định nó vào vị trí bằng hai chiếc vít từ mặt sau của khay đồng hồ.

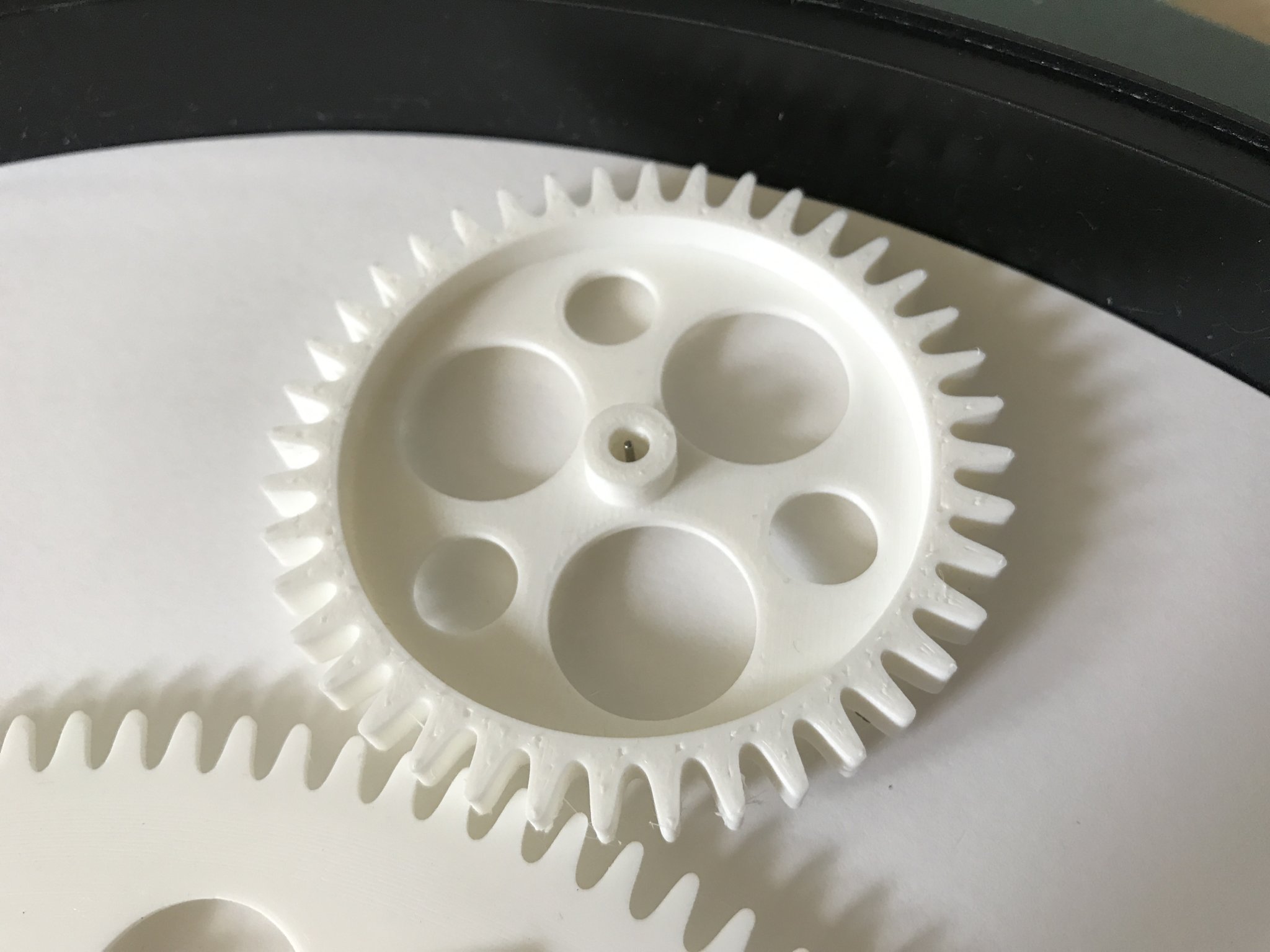

8. Cài đặt bánh răng trung tâm.

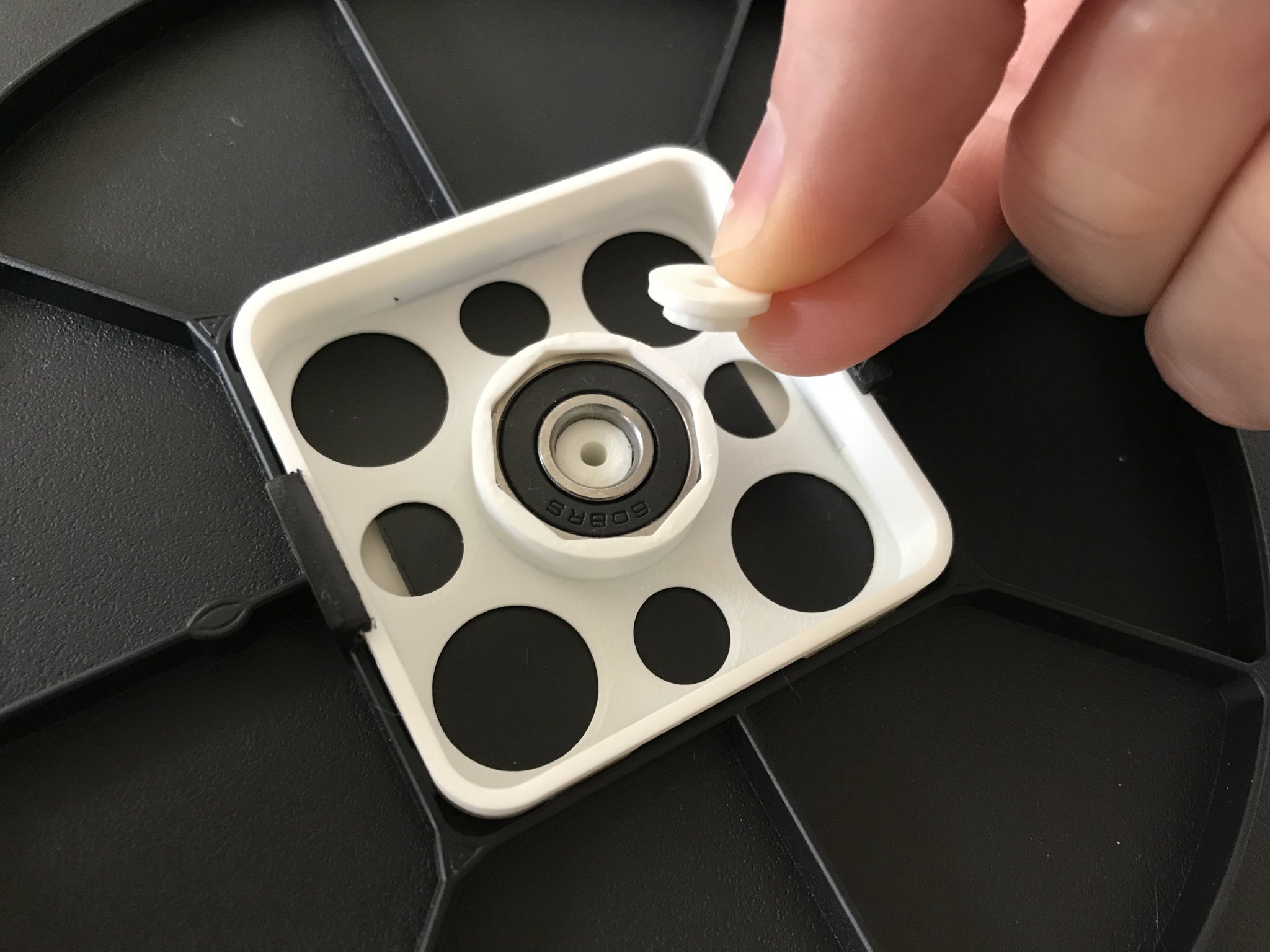

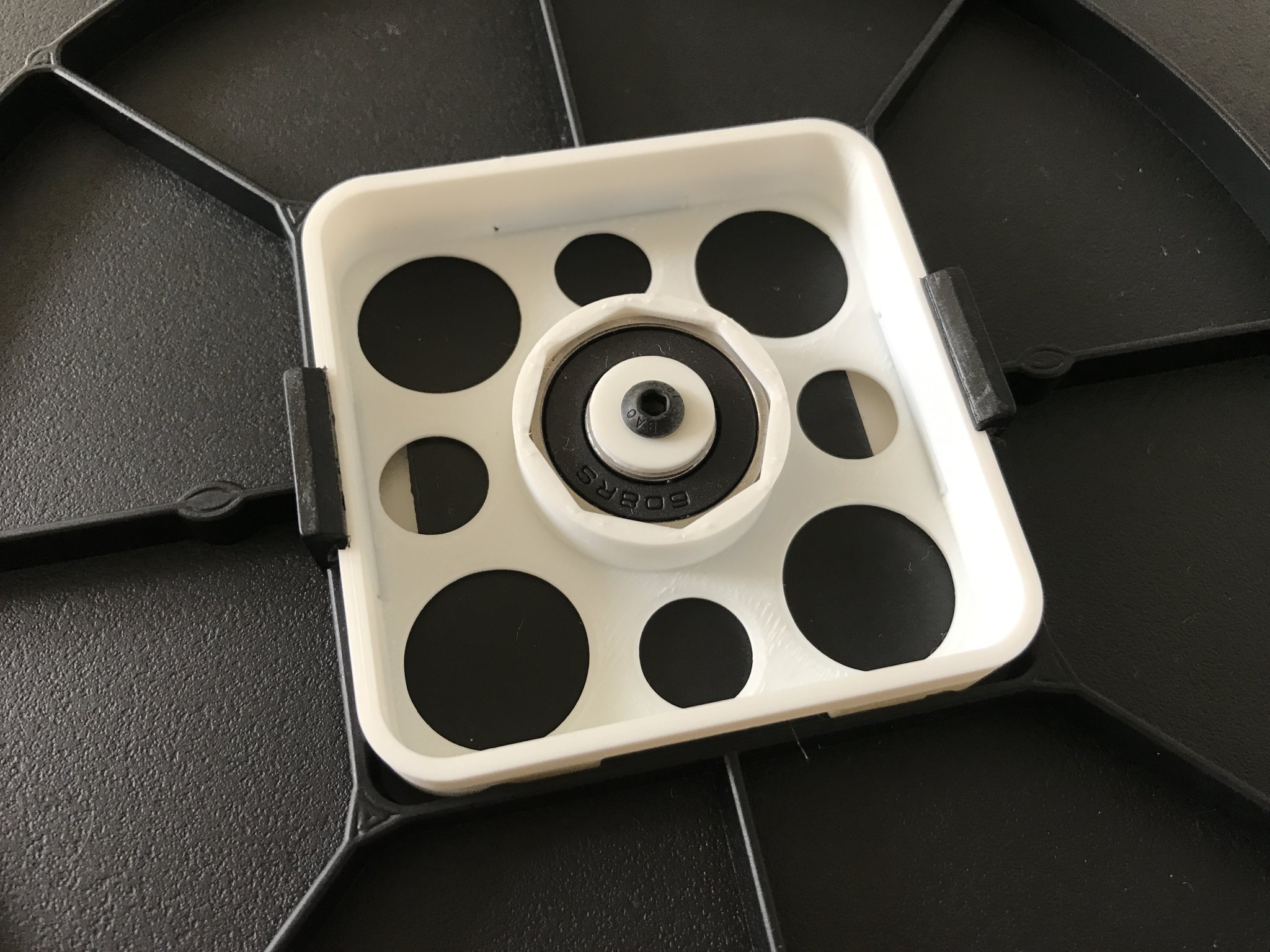

   • Chèn trục của nó vào vòng bi 608, và cố định nó vào vị trí bằng nắp và một chiếc vít từ phía sau (như trong hình).
   • Đảm bảo rằng các giờ không tiếp xúc với đường phút.

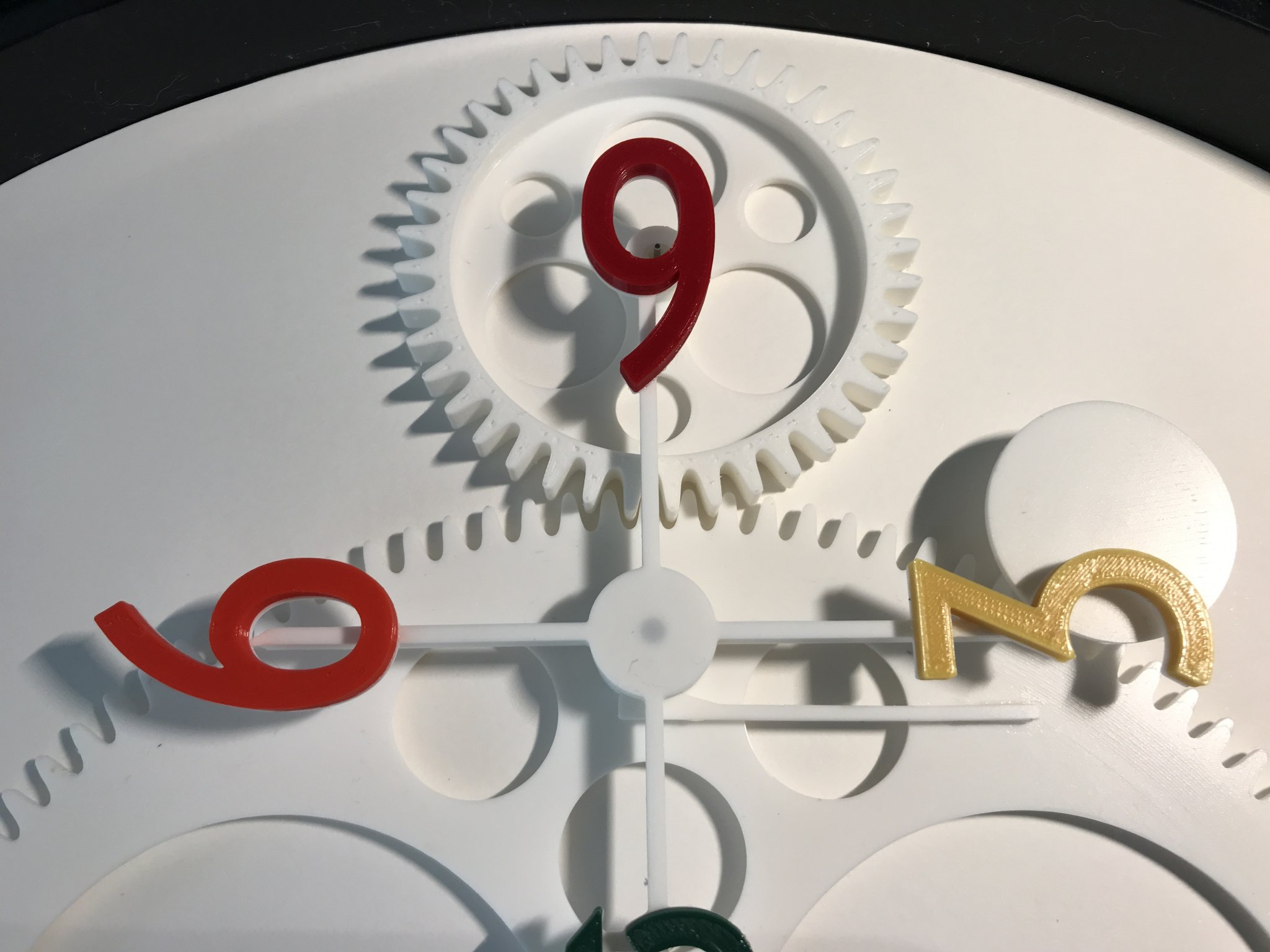

   • Xoay mỗi thanh chéo cho đến khi chúng khớp với ví dụ trong hình.

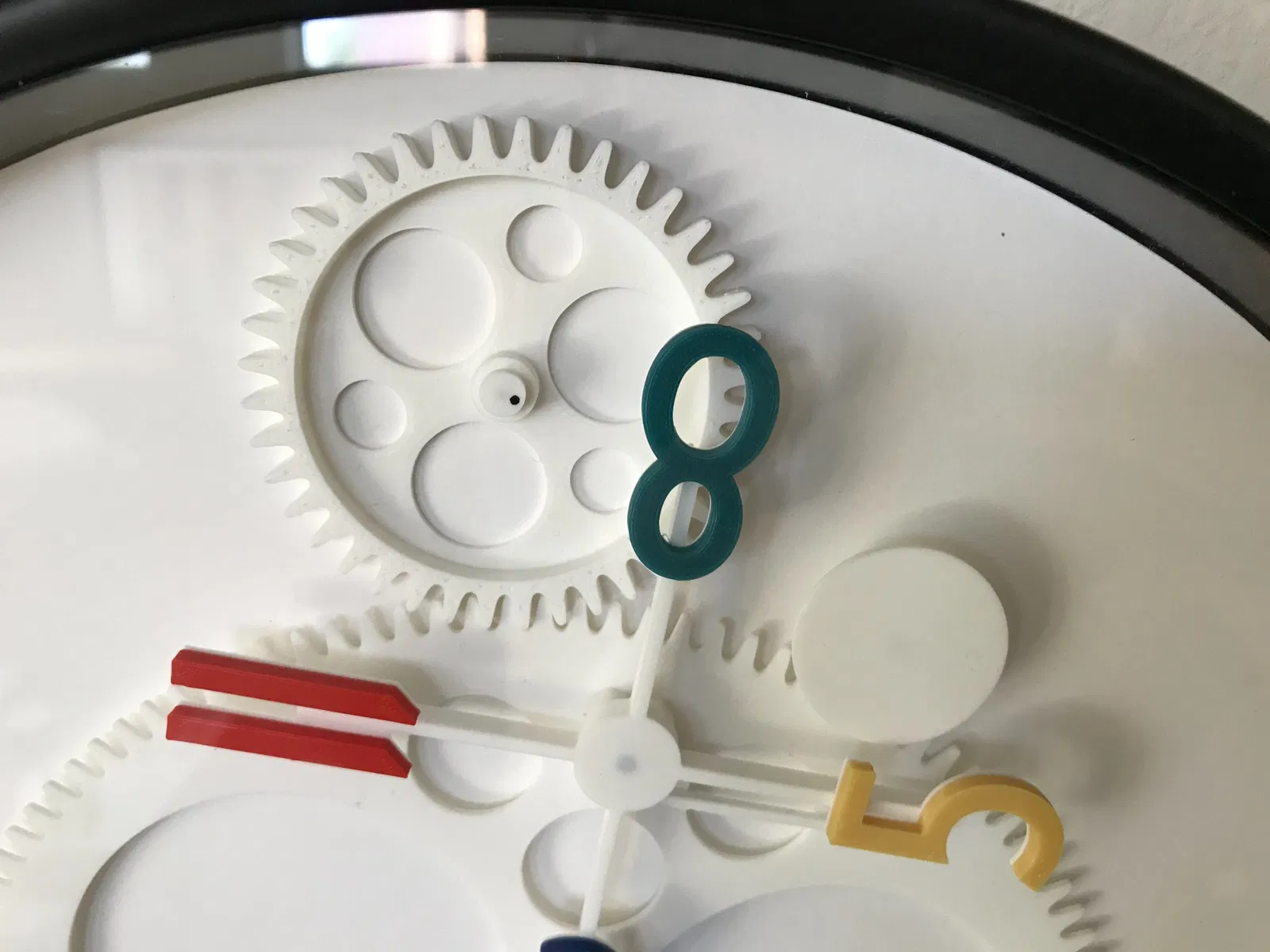

9. Cài đặt bộ giảm chấn.
   • Cố định nó vào vị trí bằng một chiếc vít từ phía sau.
   • Kiểm tra bằng cách xoay bánh răng trung tâm theo chiều ngược kim đồng hồ, và đảm bảo bộ giảm chấn xoay mỗi thanh chéo 90º một lần.
   • Nếu các giờ không theo thứ tự, hãy xoay bánh răng trung tâm và các thanh chéo bằng tay cho đến khi chúng khớp với các ví dụ trong hình.

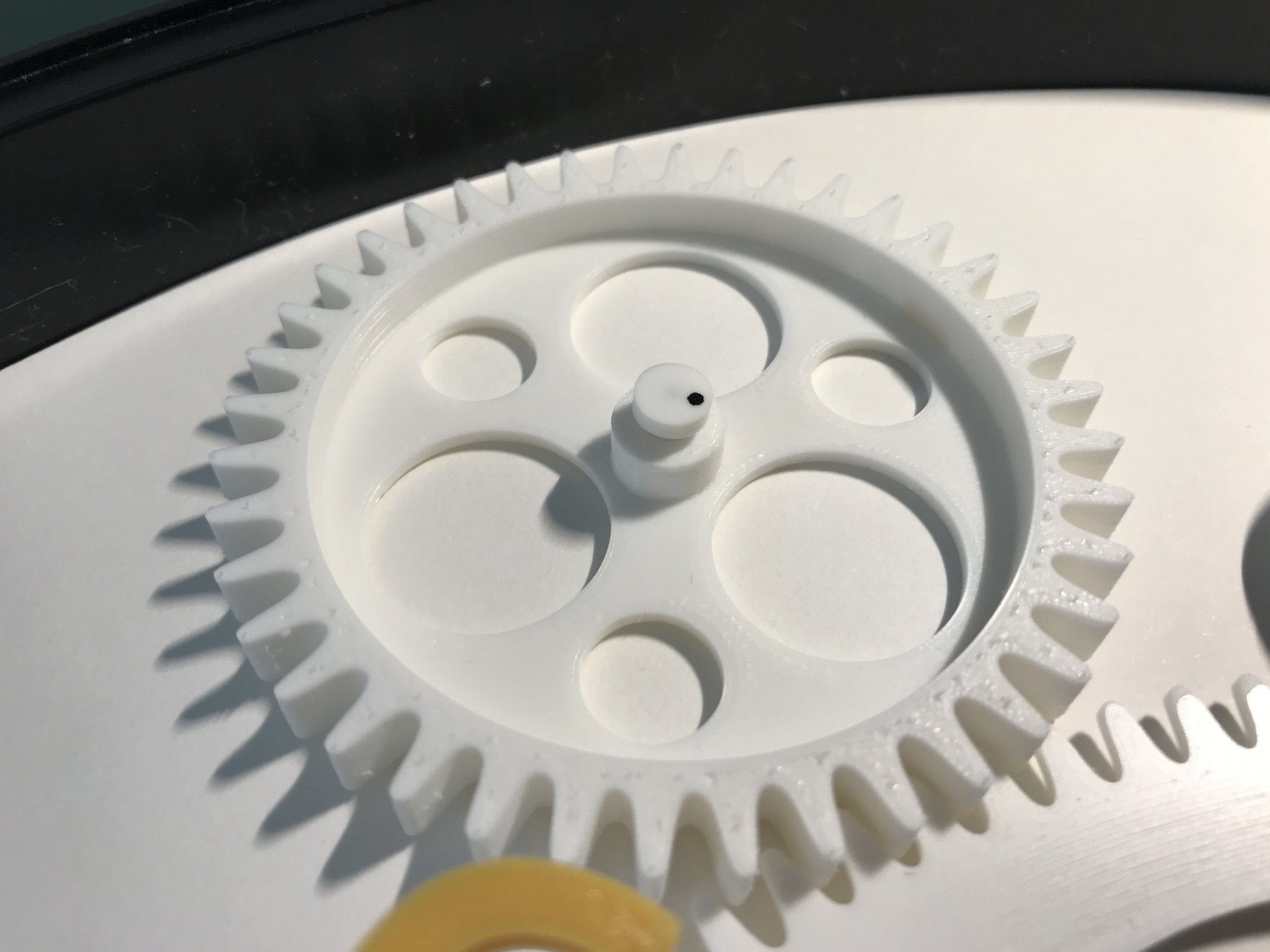

10. Cài đặt bánh xe phút.
    • Trong khi giữ mặt sau của chuyển động để ổn định, ấn bánh xe phút vào vị trí. Cố gắng đưa nó gần nhất có thể với khay đồng hồ mà không cọ xát quá mức.
11. Cài đặt núm giây.
    • Nếu muốn (và nếu bạn đã cắt trục phút), hãy lắp núm giây mới vào trục chuyển động, và đánh dấu nó bằng một chấm nhỏ, điều này sẽ giúp chỉ ra trực quan rằng đồng hồ đang chạy.
