Hệ thống lưu trữ linh kiện nhỏ dạng module (MM_Small_Parts_Storage_System)

Nếu bạn thấy thích các mẫu thiết kế của mình và thấy chúng hữu ích, hãy cân nhắc gửi tặng mình một khoản tip/ủng hộ nhỏ nhé. Điều này giúp mình có thêm động lực để tiếp tục sáng tạo và chia sẻ miễn phí cho mọi người.

https://paypal.me/muddymaker

Kích thước lòng khay:

Dài 130mm, rộng 60mm và sâu 40mm.

Kích thước khung chính:

150mm x 115mm, khi lắp thêm chân đế là 180mm x 115mm.

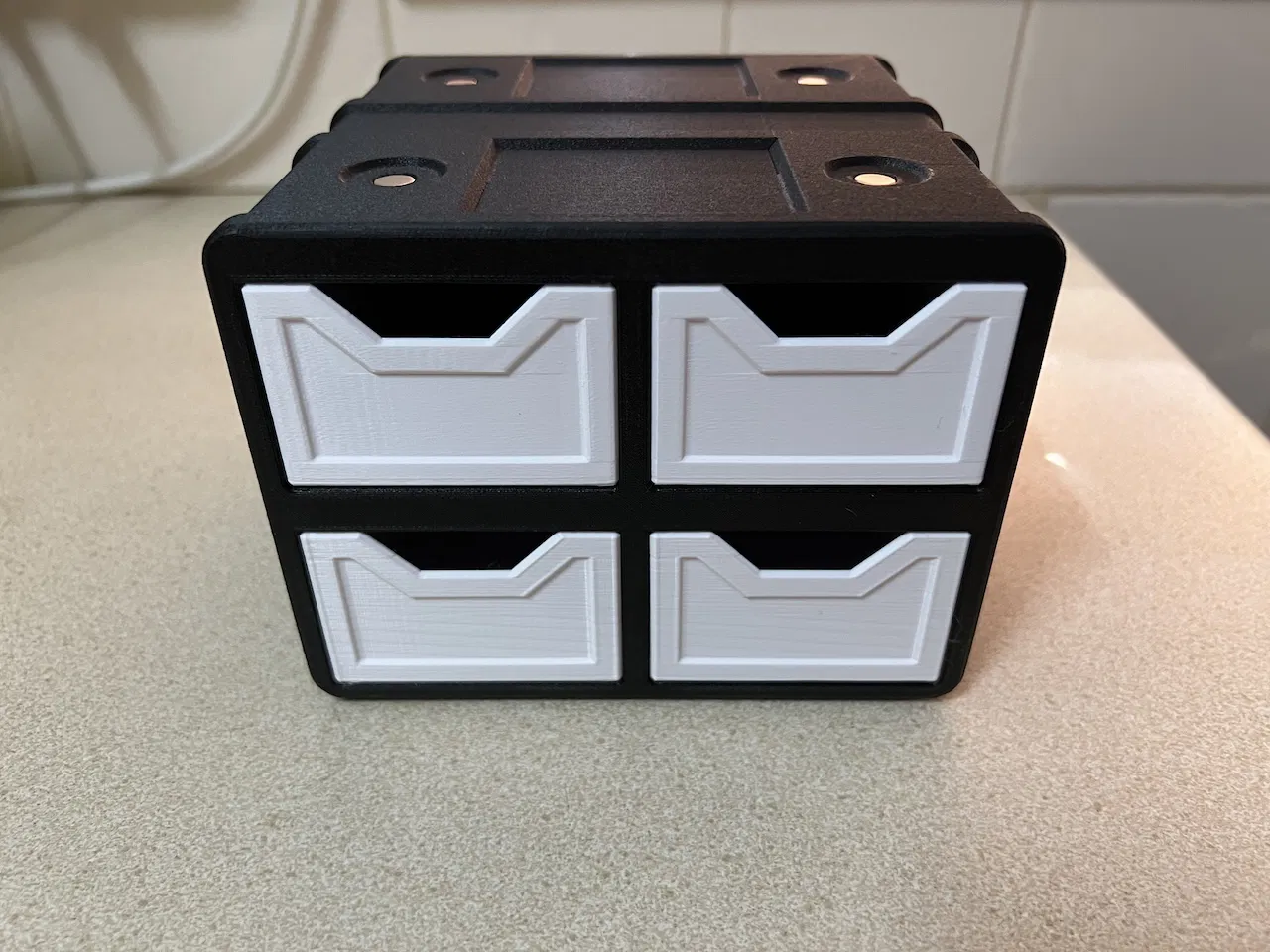

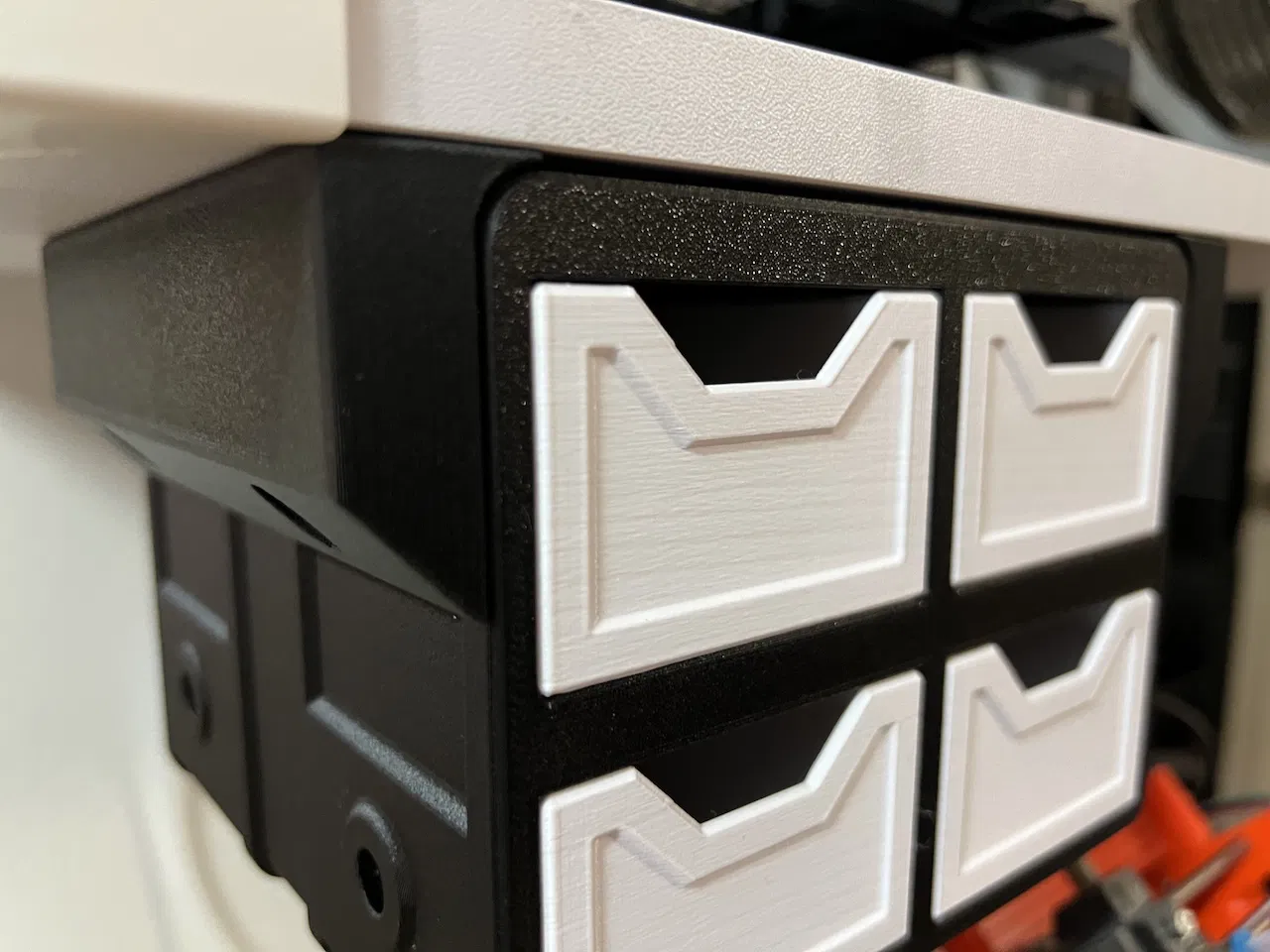

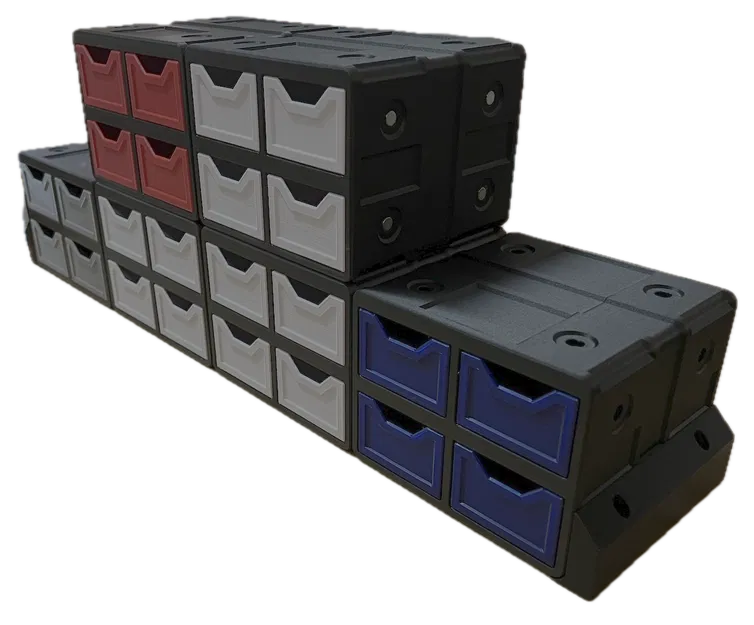

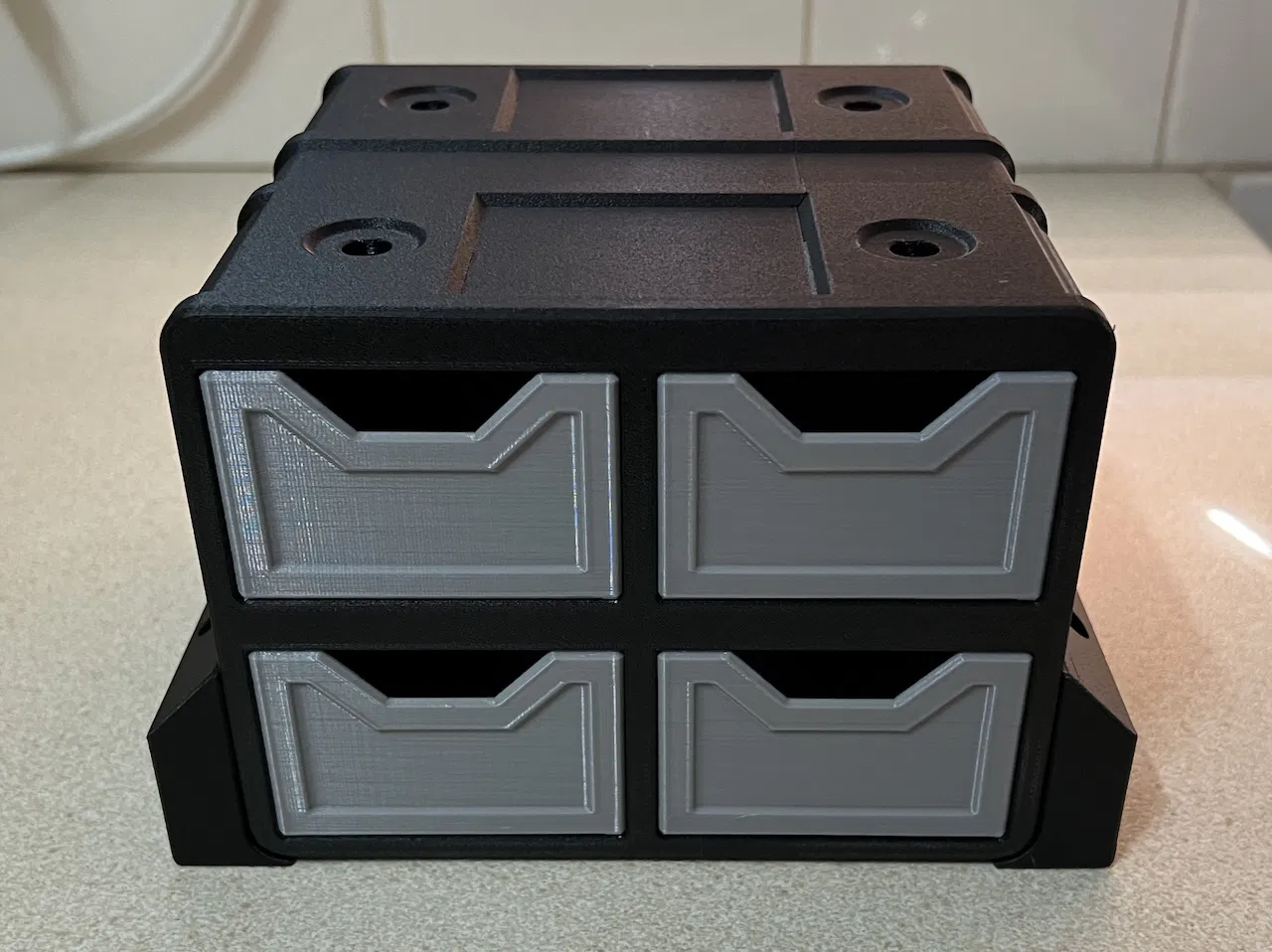

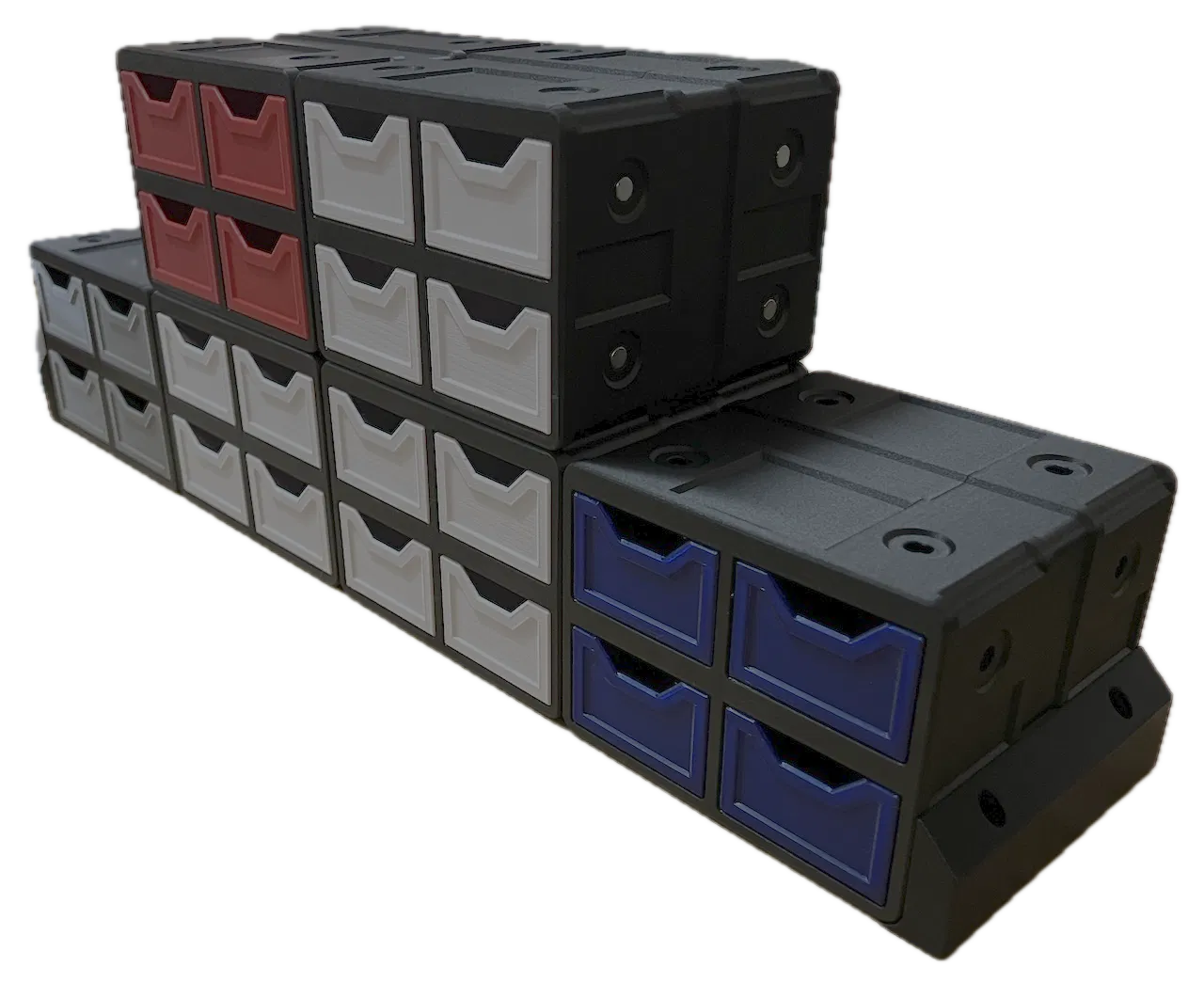

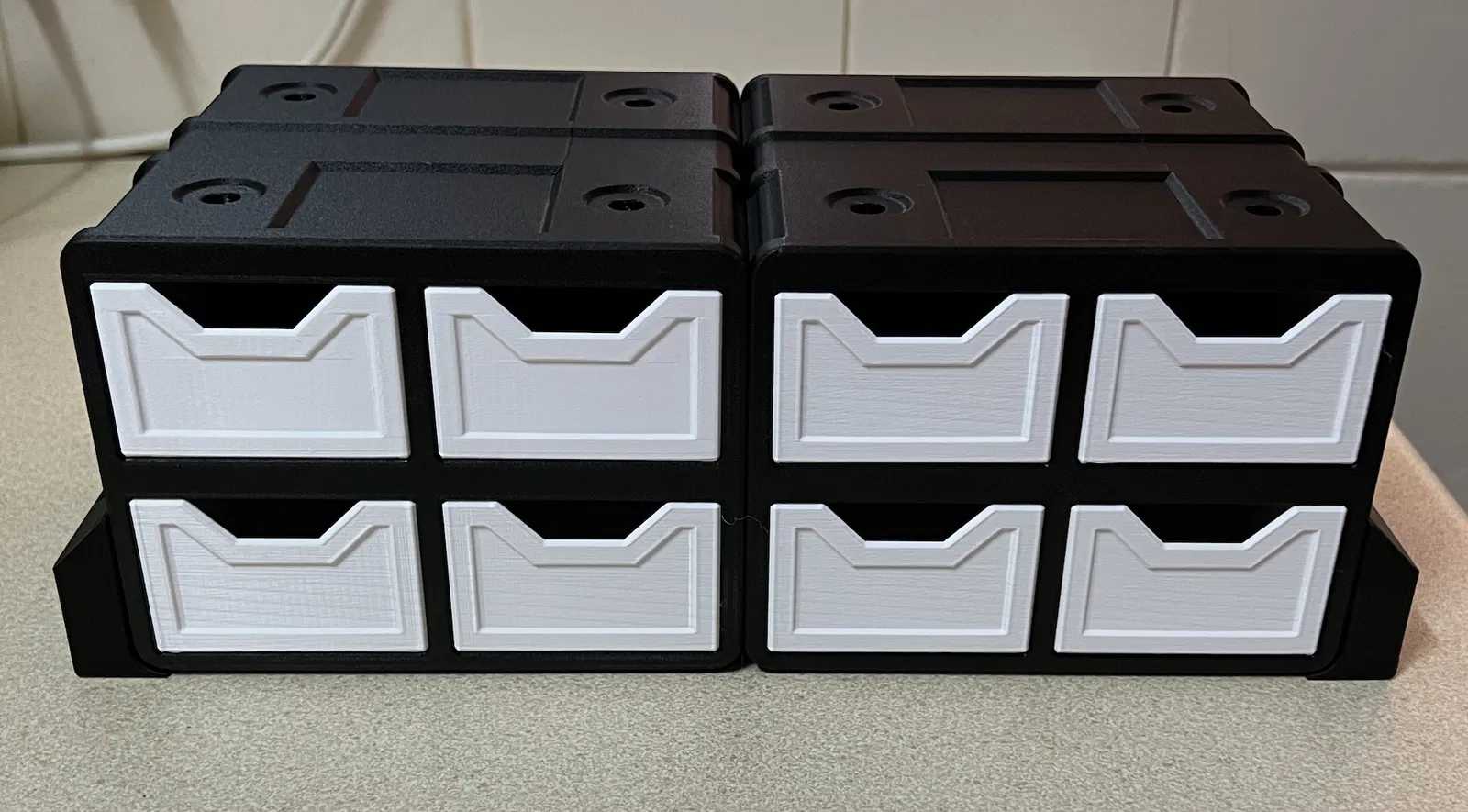

Đây là hệ thống lưu trữ linh kiện nhỏ dạng module, có thể để bàn hoặc cố định bằng chân đế đa năng đi kèm. Bạn cũng có thể gắn ngược hệ thống này dưới gầm kệ bằng cách đảo ngược các chân đế và lắp chúng lên trên thay vì phía dưới khung.

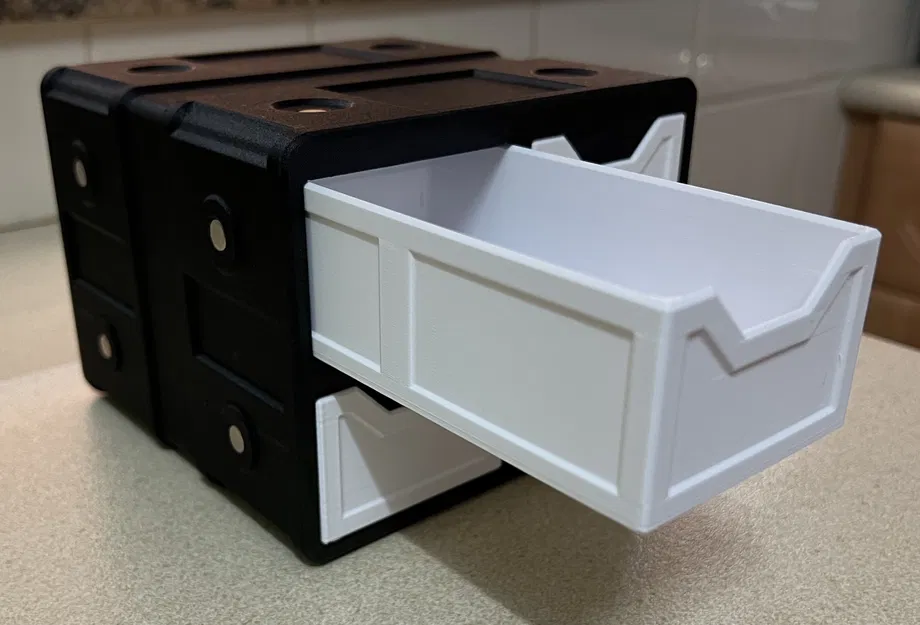

Phía trước khung có một gờ nhỏ giúp ngăn khay rơi ra ngoài khi kéo hết cỡ. Để lắp khay vào khung, bạn chỉ cần nghiêng khay lên, đặt vào dưới gờ rồi hạ xuống và trượt vào trong.

Phần vách ngăn cần được dán keo 502 vào khung chính.

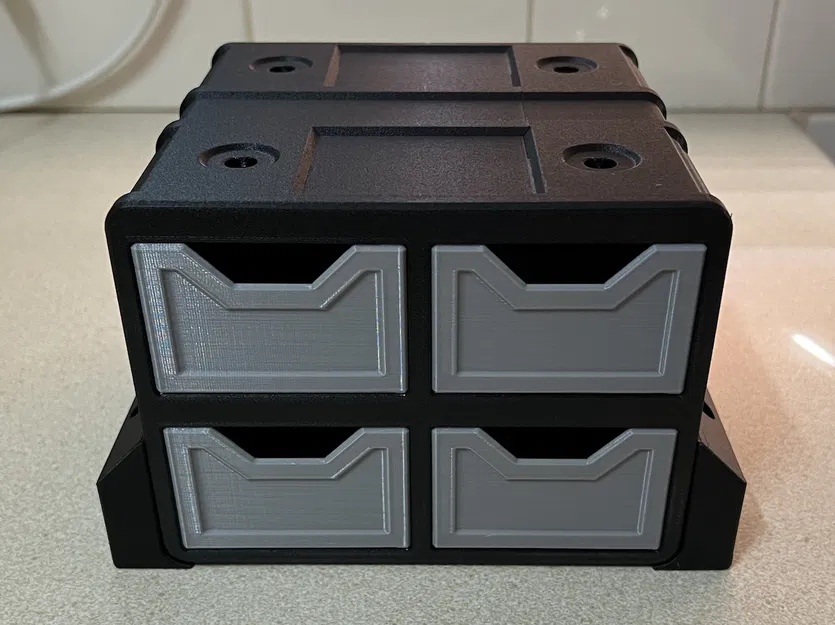

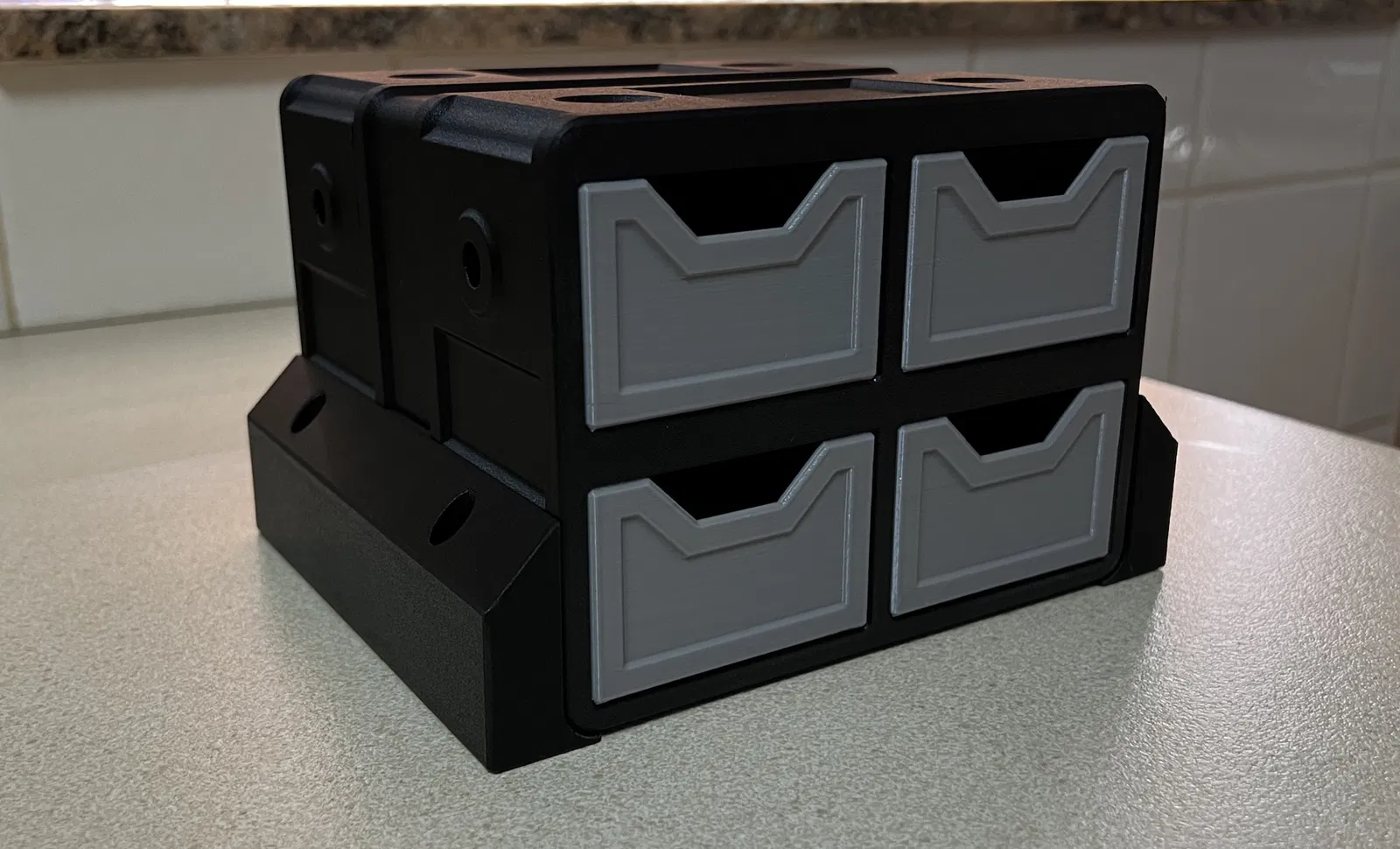

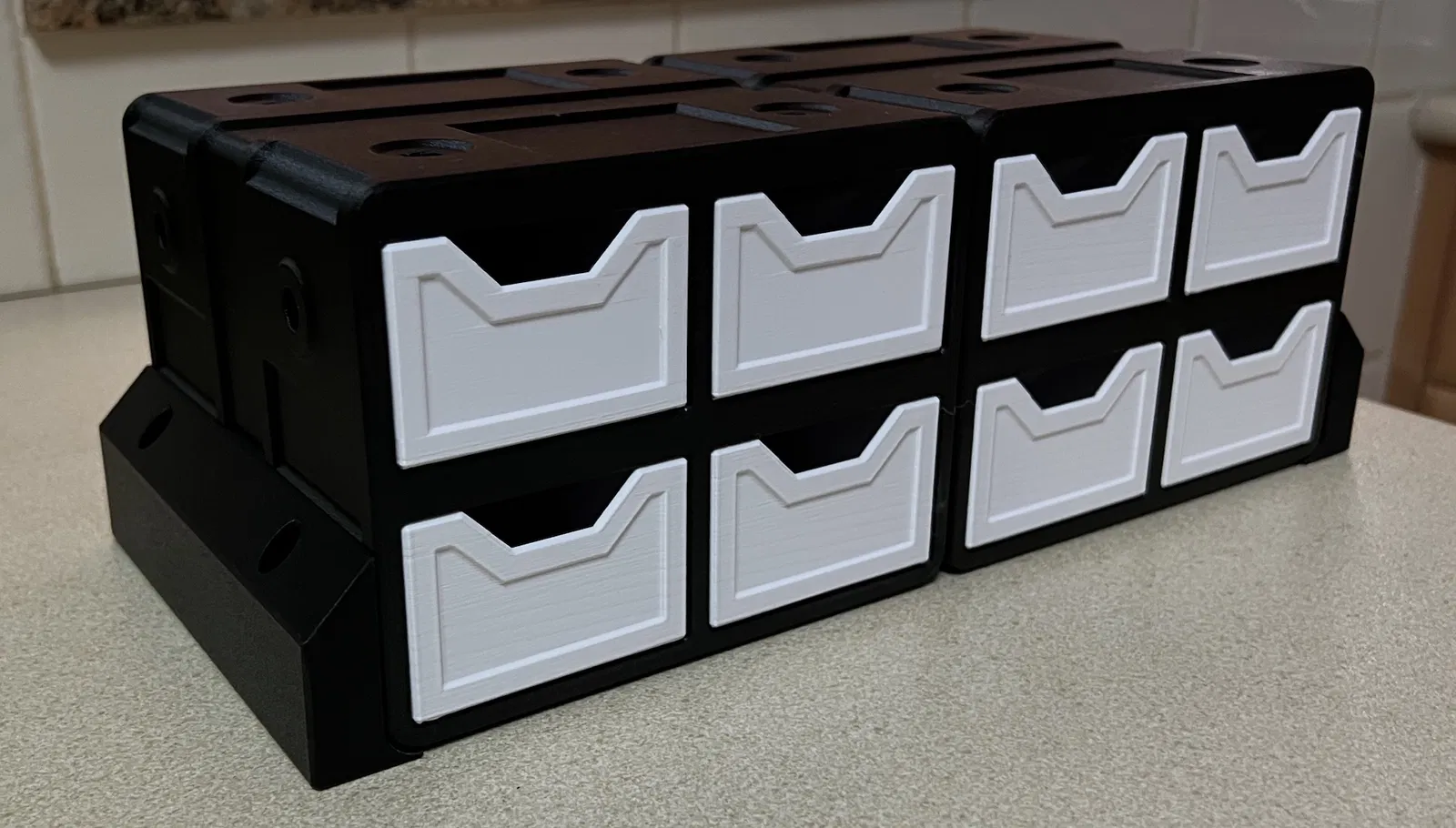

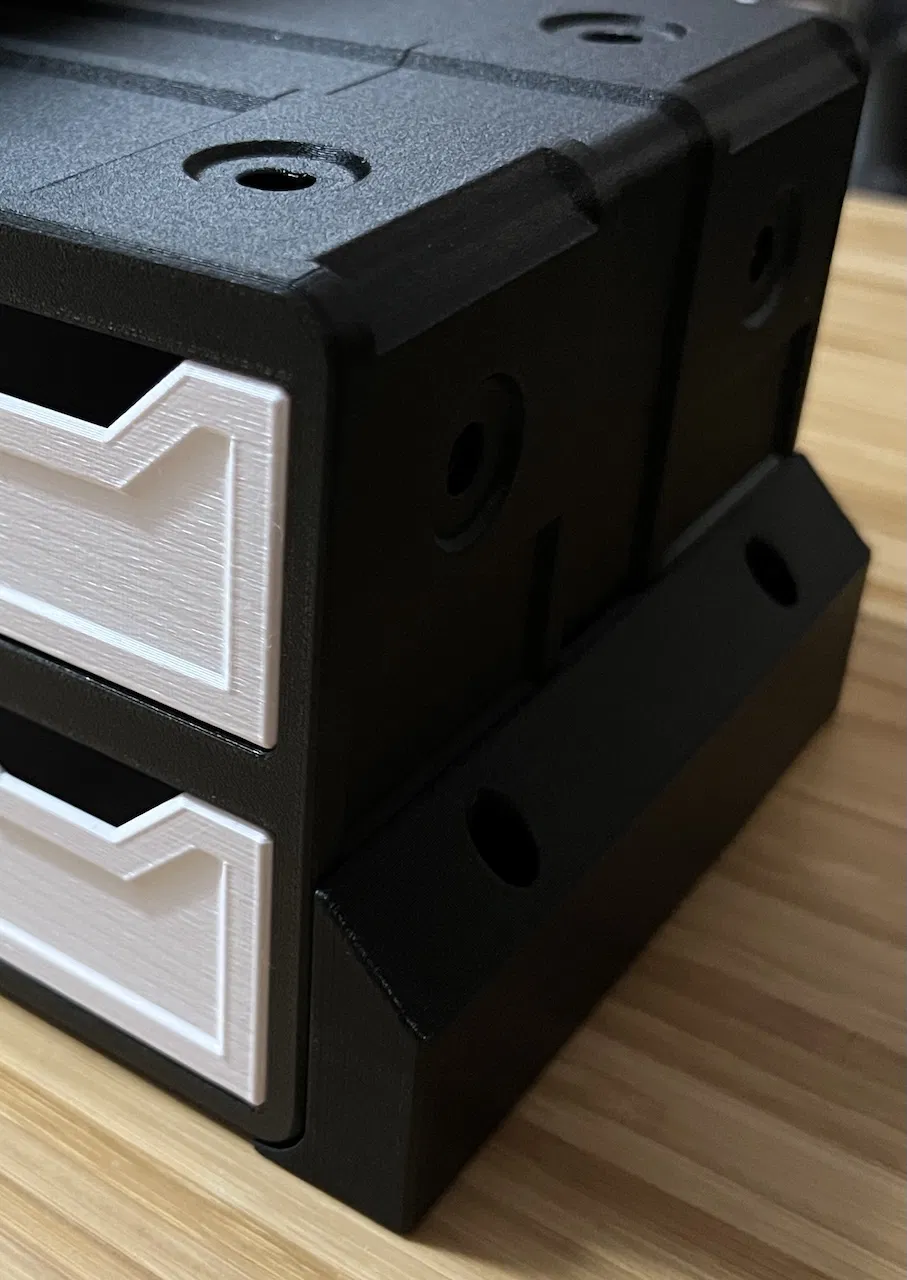

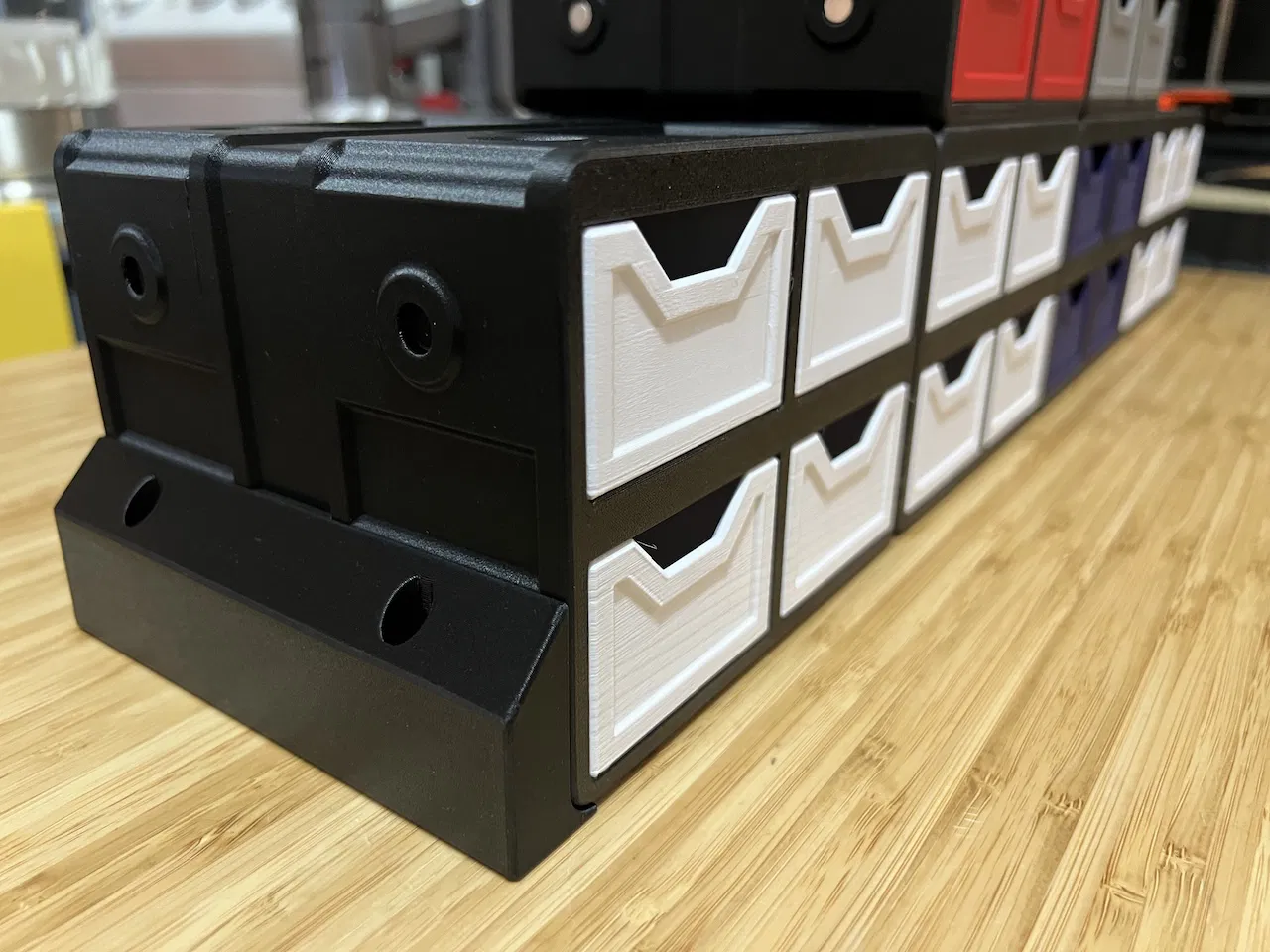

Các chân đế đa năng được lắp bằng cách ấn vào khung, không cần dán keo, nhưng cần bắt vít vào bề mặt phẳng để giữ cho khung không bị xê dịch.

TÙY CHỌN:

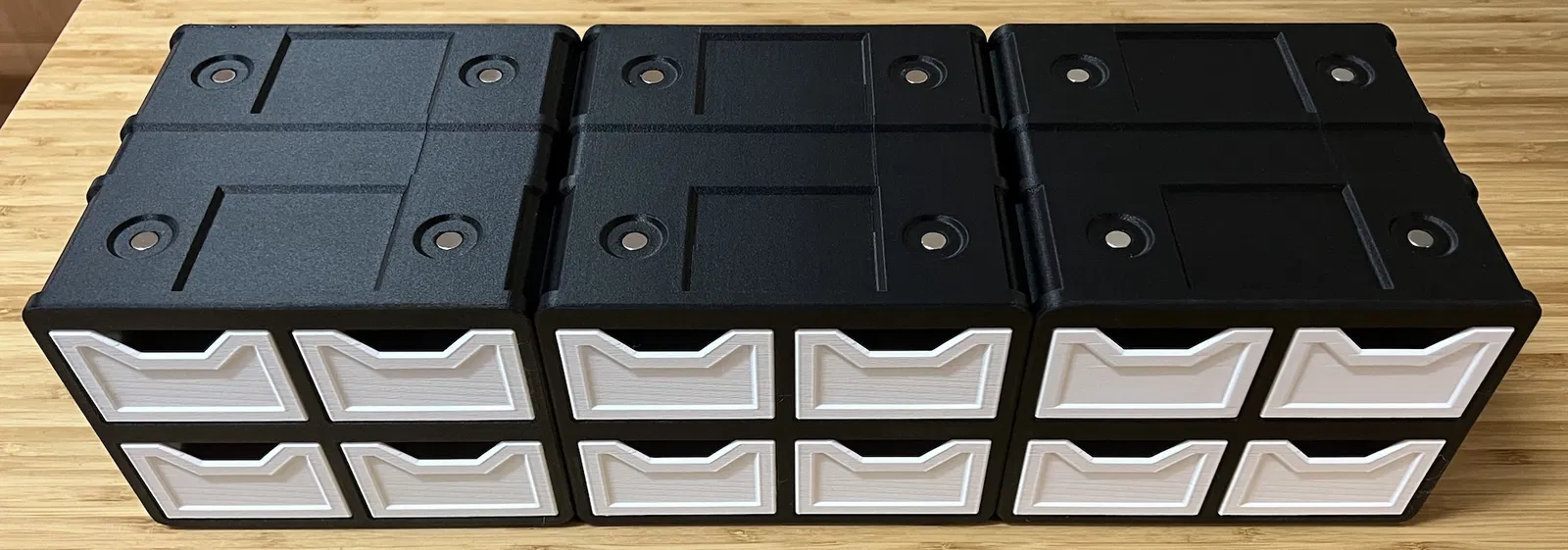

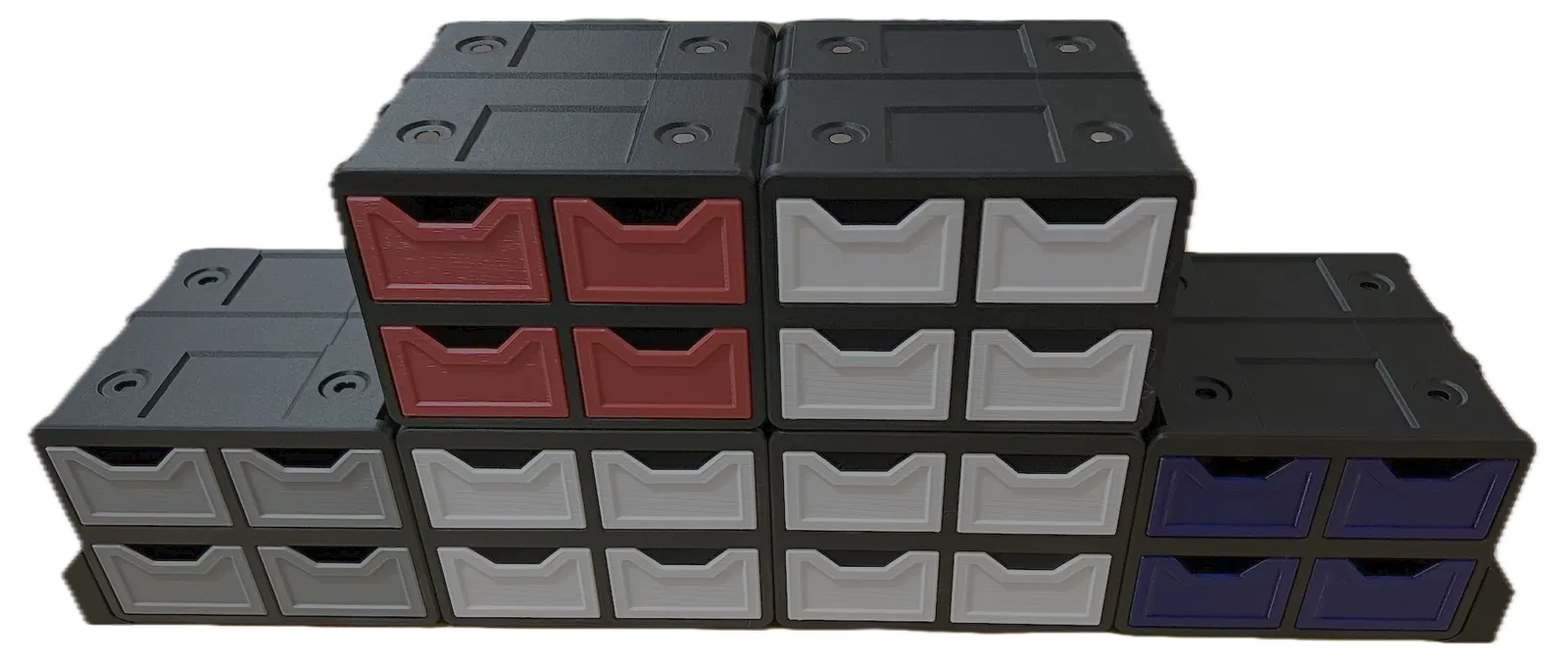

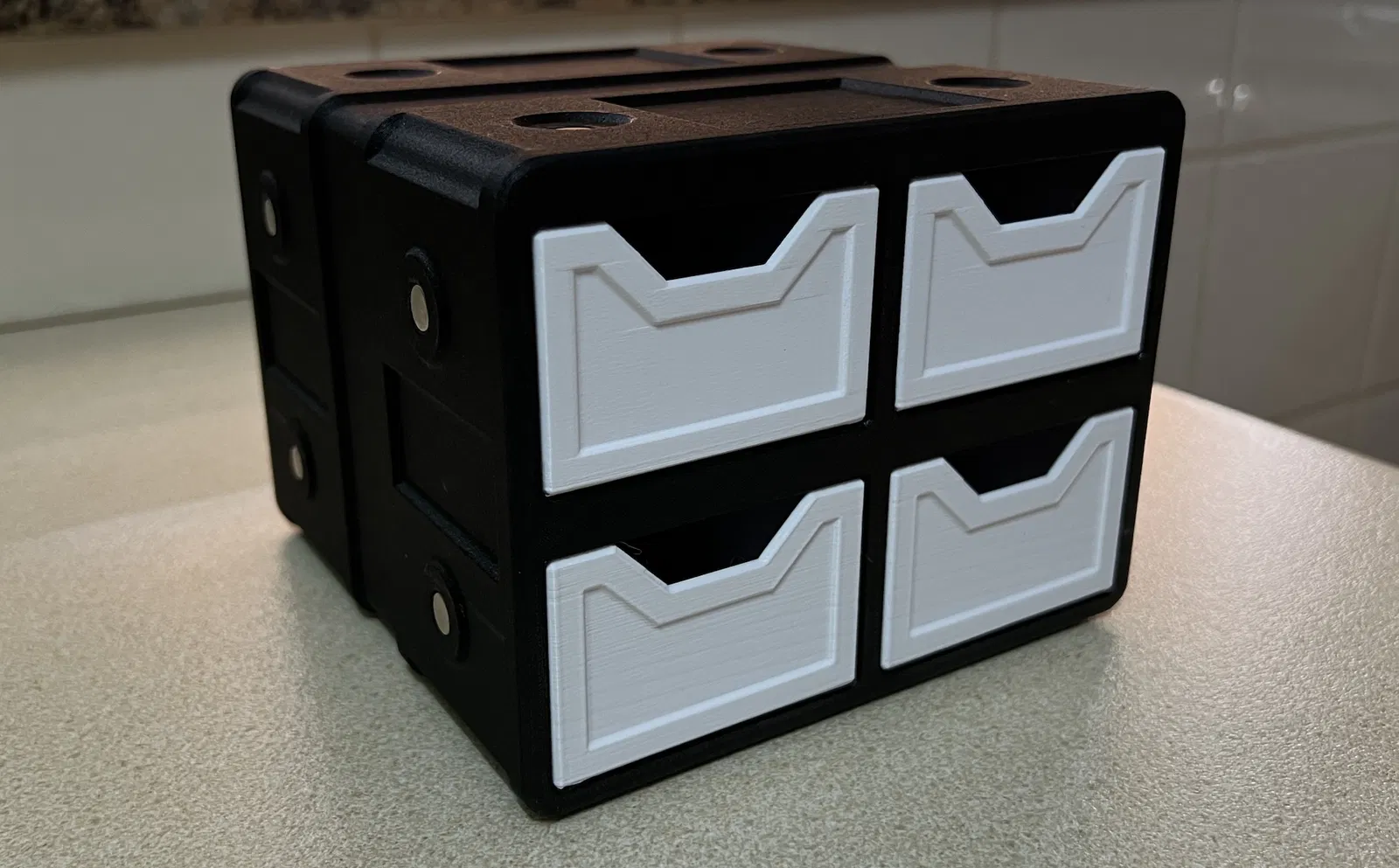

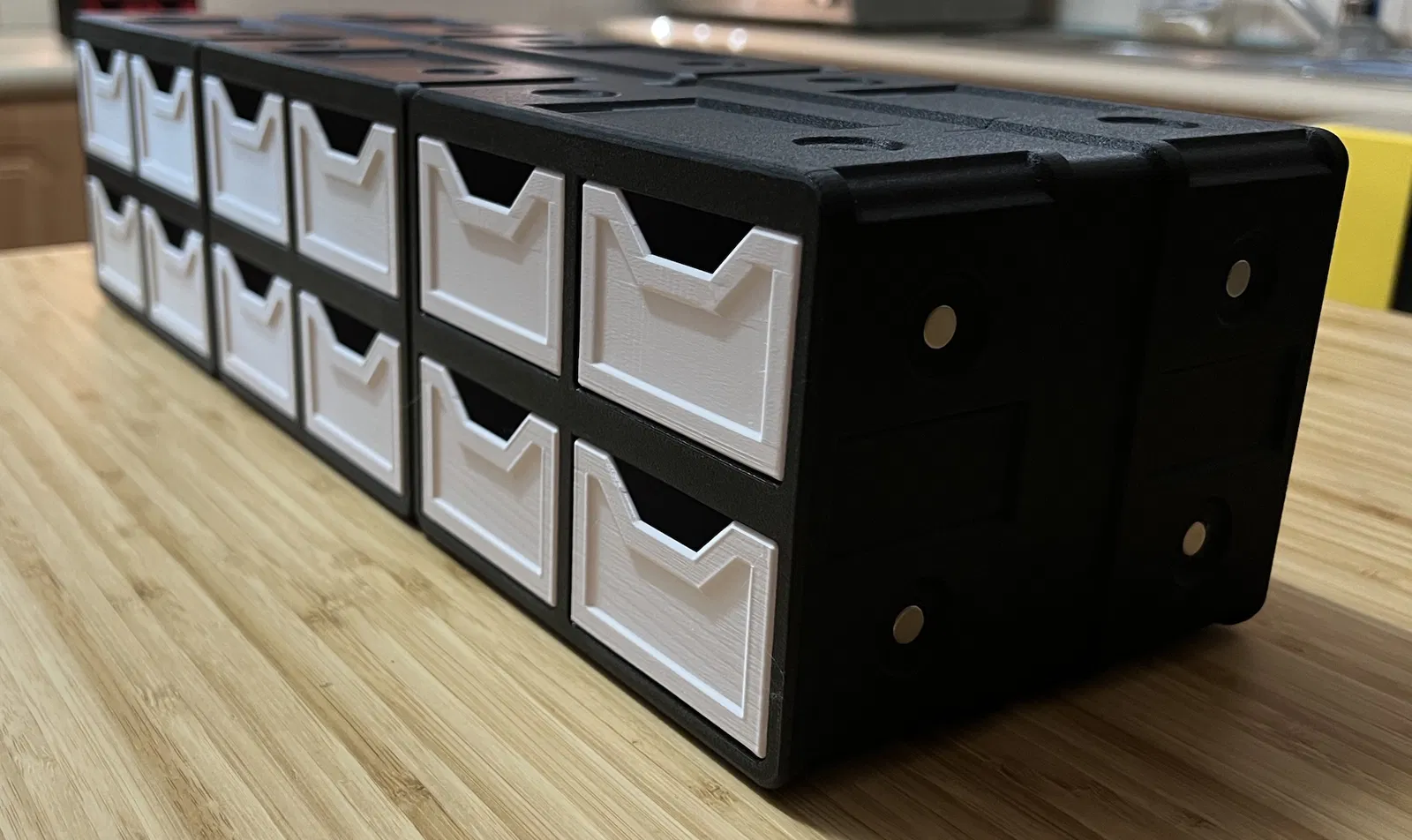

Các khung có thể tự giữ cố định khi xếp chồng lên nhau, nhưng bạn cũng có thể dùng nam châm neodymium Ø8x3mm (N52+) để chắc chắn hơn. Hãy chú ý kỹ cực từ của nam châm nhé. Một mẹo nhỏ là dựa vào hệ thống khớp nối: khung có 2 mặt lồi và 2 mặt lõm. Mình đặt nam châm cực âm vào 2 mặt lõm (tổng 8 viên) và cực dương vào 2 mặt lồi (tổng 8 viên). Như vậy, tất cả các khung sẽ tương thích với nhau dù bạn in bao nhiêu cái đi chăng nữa.

Khay và vách ngăn có sẵn lỗ chờ cho nam châm Ø4x2mm (N52+) để giữ khay đóng chặt hơn (không bắt buộc). Nhớ dán nam châm vào vách ngăn trước khi dán vách vào khung chính.

Không cần in support.

Chúc các bạn in vui vẻ!
