Kẹp giữ ống PTFE và cố định xích cáp cho Qidi Q2 Riser (V1)
Thiết kế này giúp nâng ống PTFE lên, tạo không gian di chuyển thoáng hơn cho trục X và Y, đồng thời hỗ trợ khắc phục tình trạng xích cáp bị võng trên máy Qidi Q2 có sử dụng riser. Phụ kiện giúp tối ưu hóa việc đi dây và thay filament dễ dàng hơn.
Mô tả
Dành cho máy Qidi Q2 có lắp riser.
Tôi vừa tậu cái hộp Qidi💩box cho con Q2 của mình và đang trải qua giai đoạn nhức đầu để làm sao cho cái đống này hoạt động ổn thỏa.

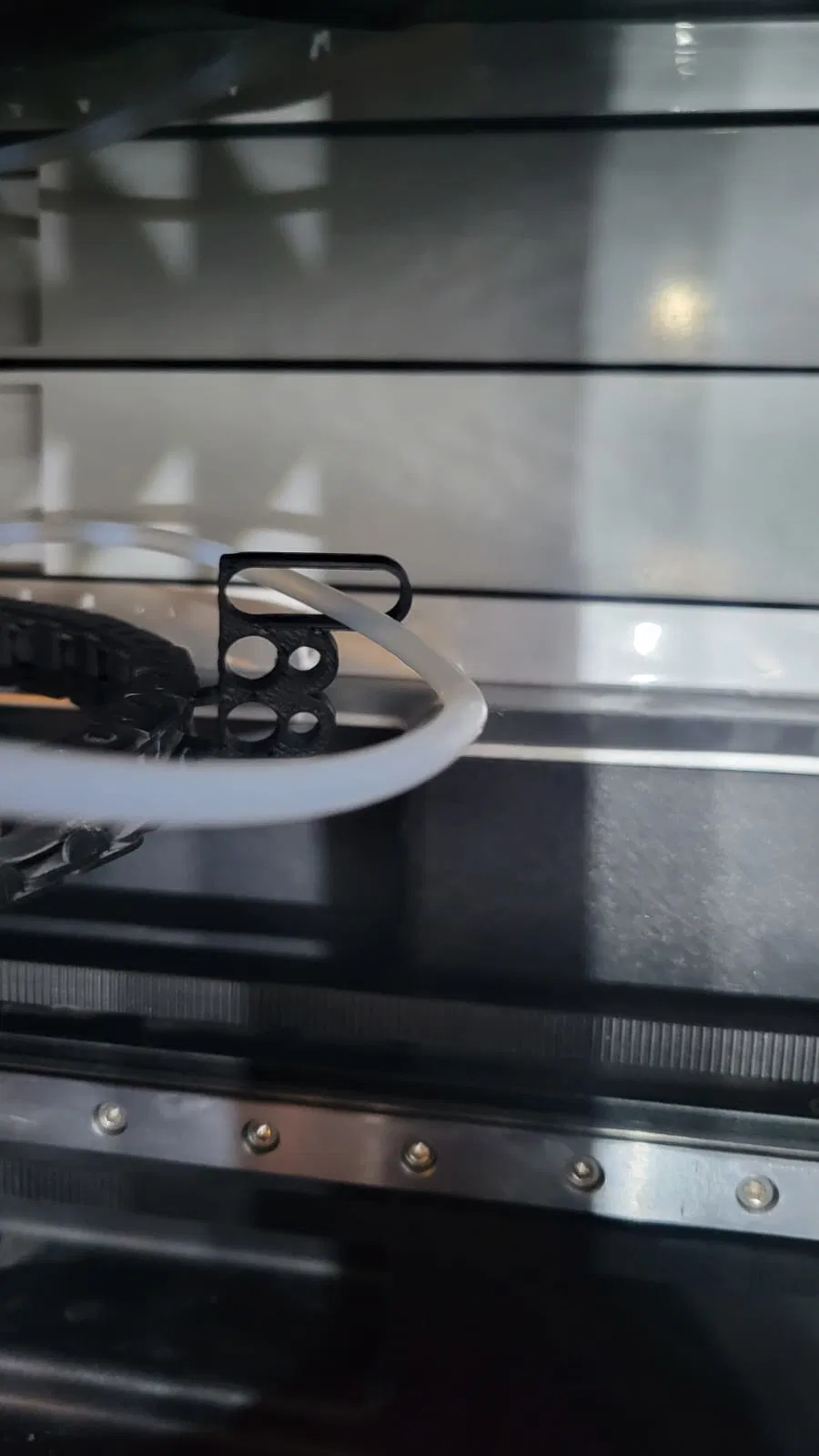

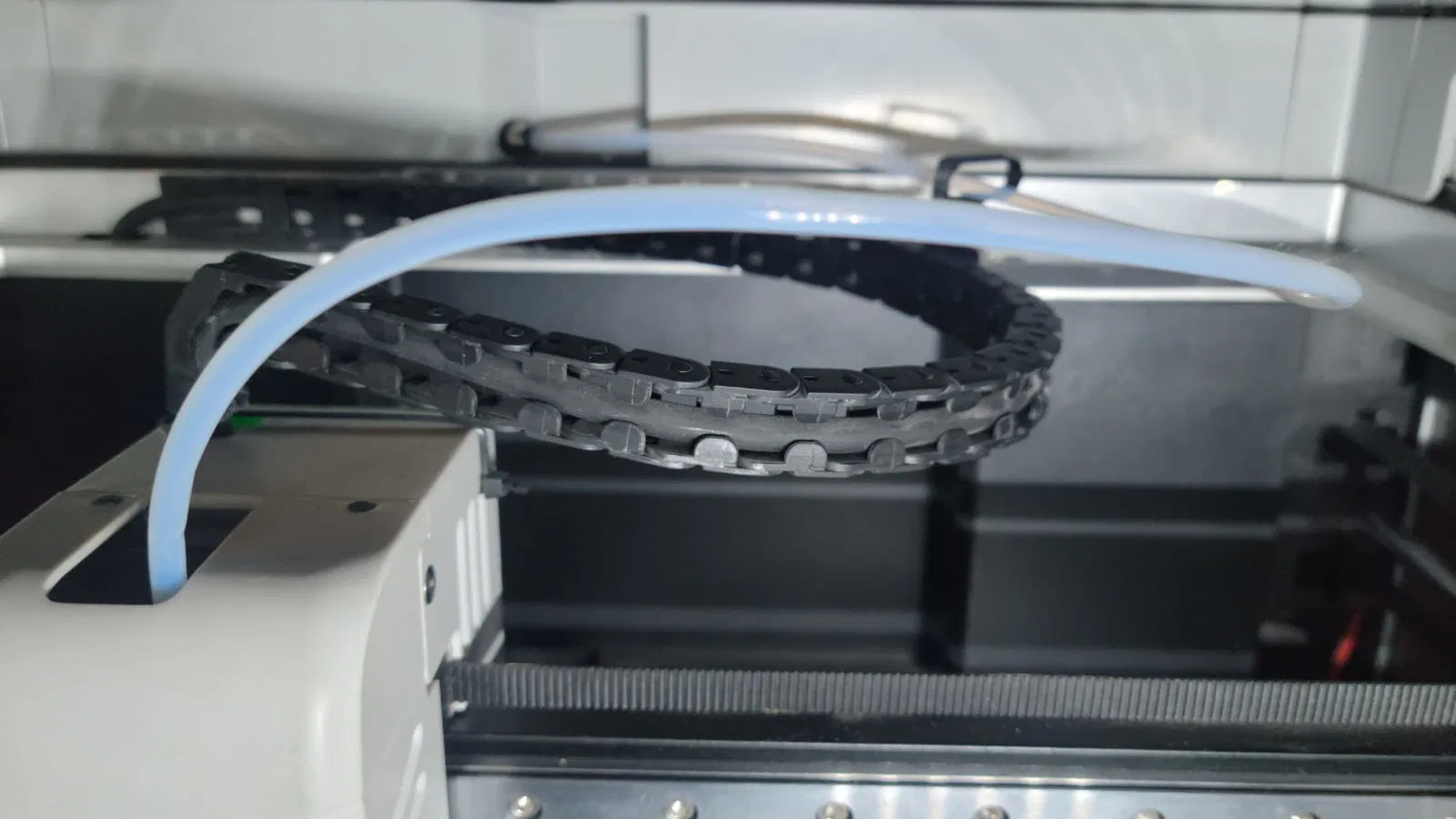

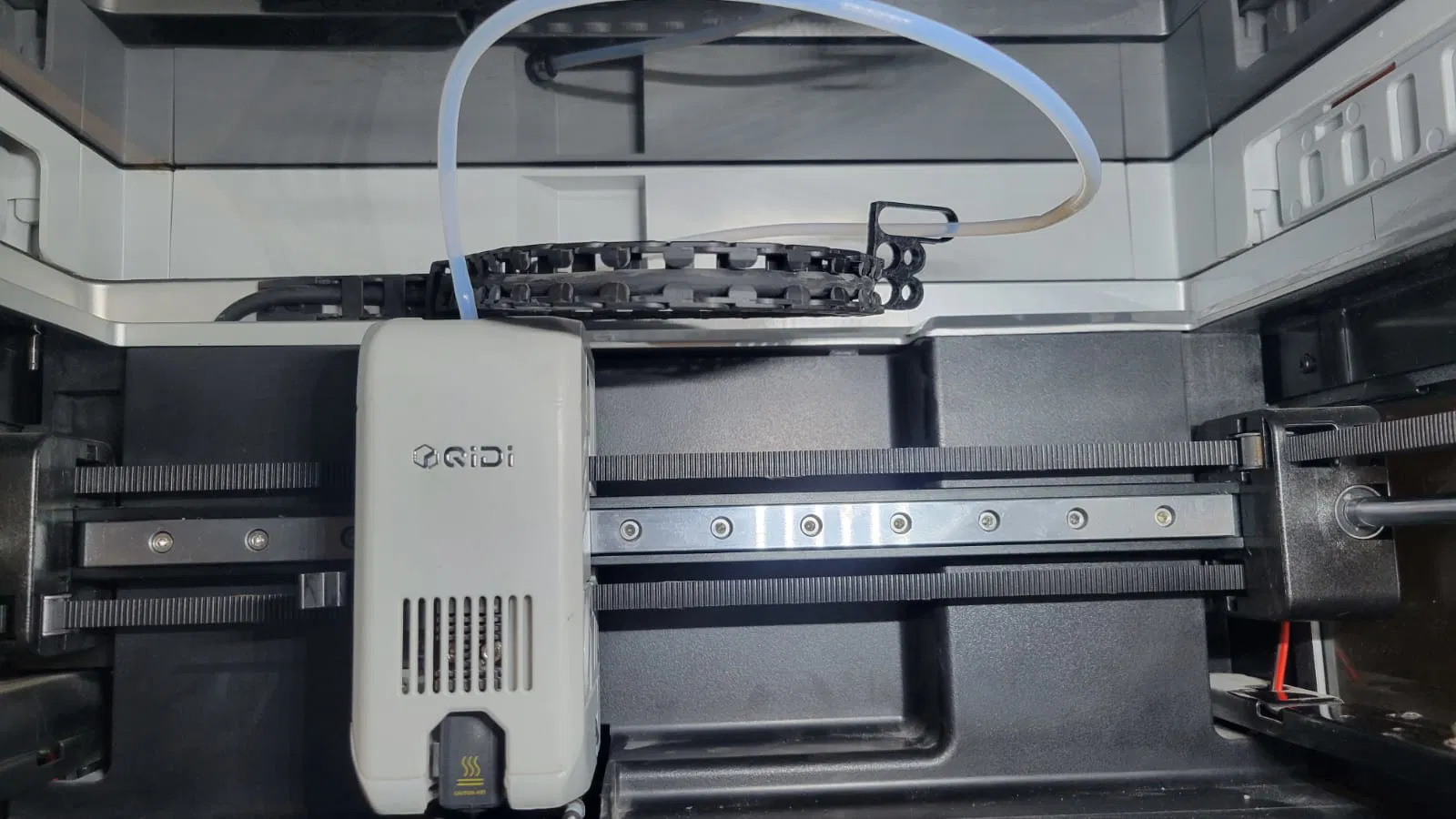

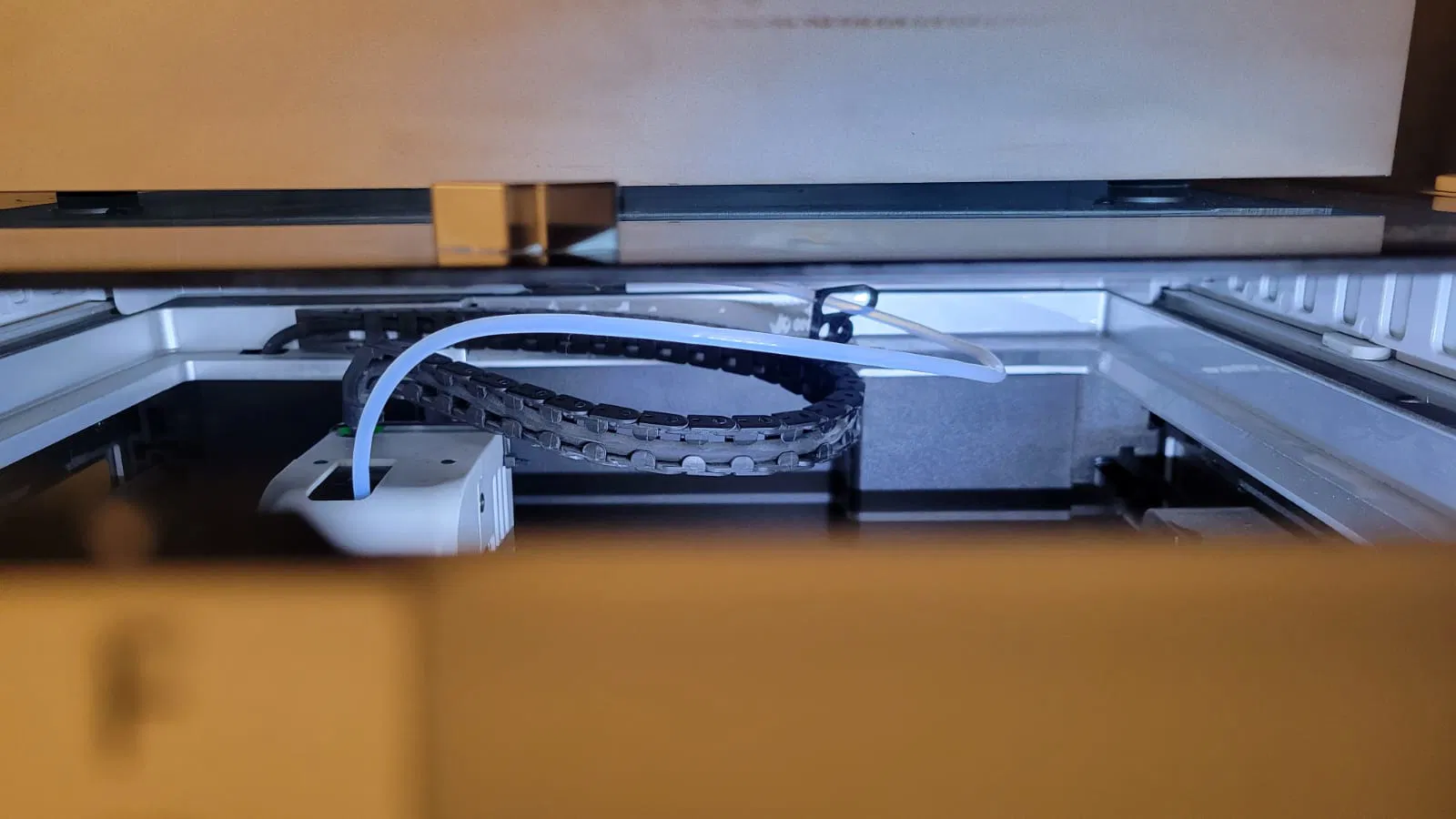

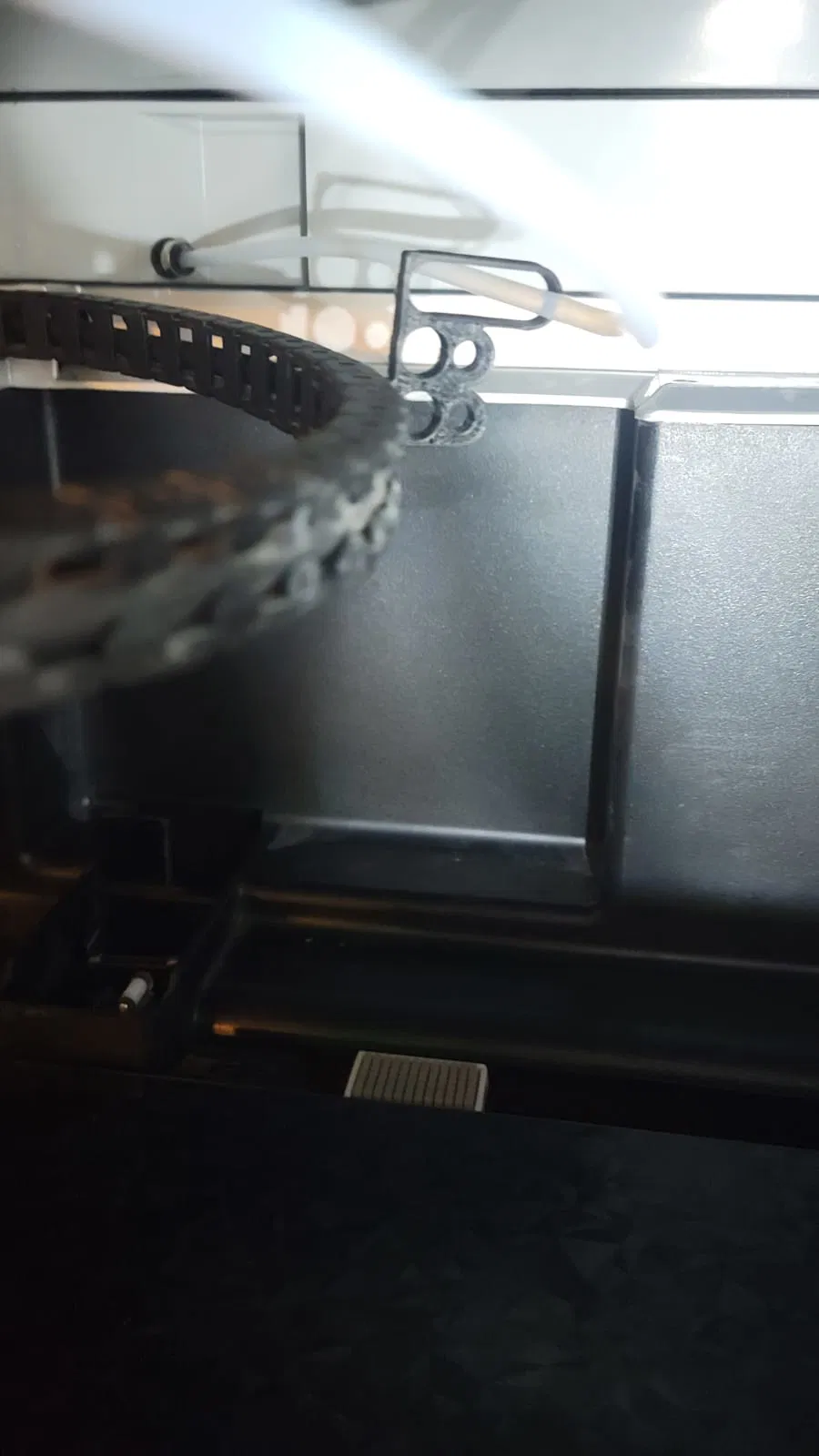

Vì không hài lòng với mấy cái kẹp xích cáp (cable chain) đi kèm máy và hy vọng việc thay dây tóc (filament) sẽ mượt mà hơn, tôi đã thiết kế cái kẹp này để giúp nâng ống PTFE lên, tạo thêm không gian di chuyển dọc theo trục X và Y một cách ngay ngắn, đồng thời tăng bán kính uốn cong cho ống.

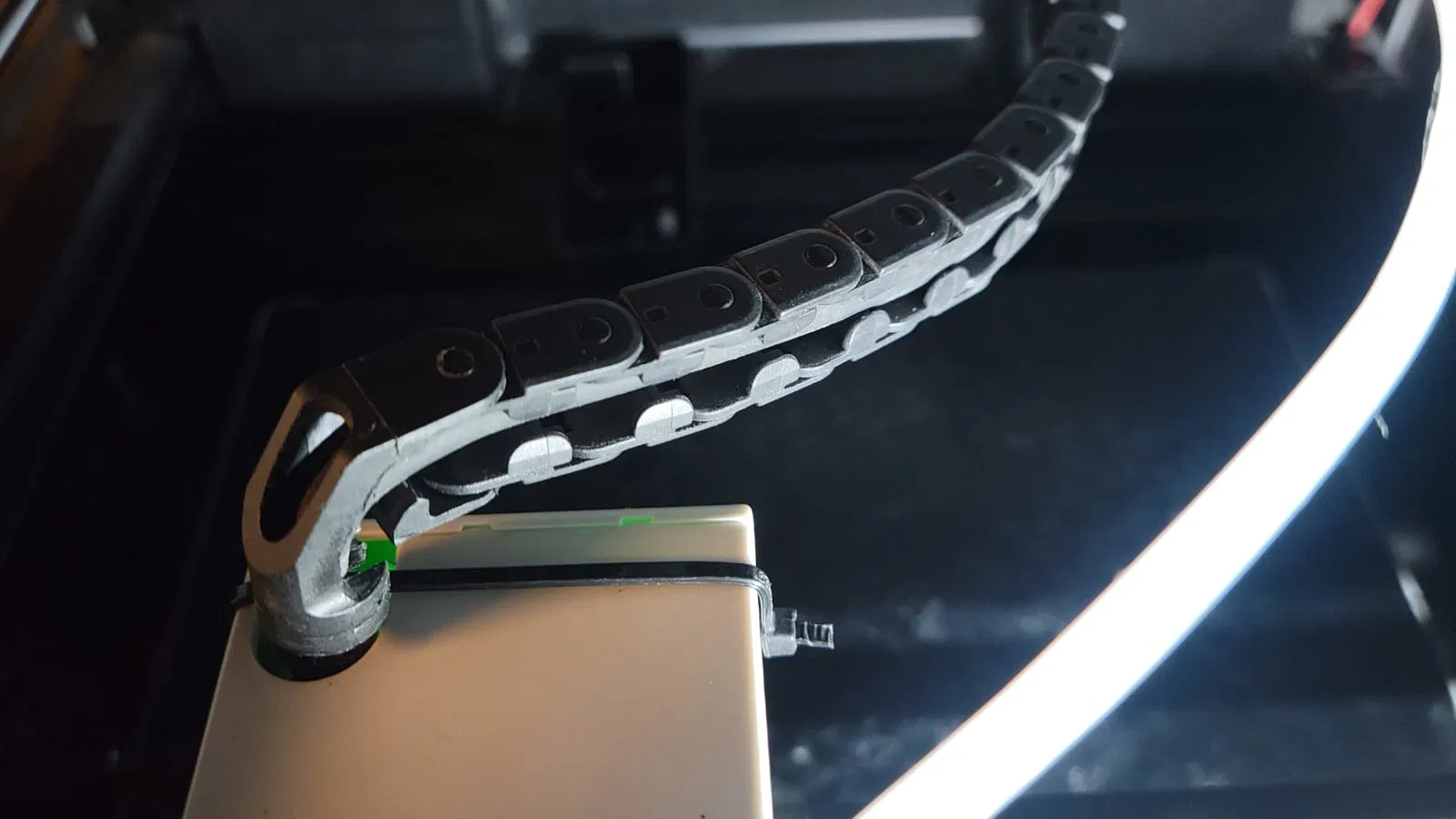

Trước đây tôi từng bị tình trạng xích cáp bị võng do dây cáp tuột khỏi đầu in (toolhead). Hiện tại tôi đang dùng tạm dây rút (zip tie) để cố định vào đầu in, nhưng hy vọng sớm tìm ra giải pháp thiết kế bằng CAD cho vấn đề đó.
Nếu bạn muốn kẹp dày hoặc mỏng hơn, cứ đặt nằm phẳng và điều chỉnh tỉ lệ (scale) theo trục Z trong slicer nhé.
Nên dùng số lượng tường (walls) nhiều nhất có thể và độ phủ (infill) đặc.
Tôi in bằng nhựa ABS với đường kính đầu in 0.6 và chiều cao lớp in 0.24, nhưng có lẽ in bằng đầu 0.4 và chiều cao lớp 0.2 sẽ tốt hơn.
