Nâng cấp bộ truyền động cuộn chỉ QidiBox
Nâng cấp bánh răng truyền động cuộn chỉ cho QidiBox bằng vòng bi một chiều lớn hơn, giúp máy vận hành êm ái hơn và vòng quay mượt mà hơn. Thiết kế yêu cầu in bằng vật liệu chịu nhiệt cao như PETG-GF để đảm bảo độ bền và hiệu quả hoạt động tối ưu.
Mô tả

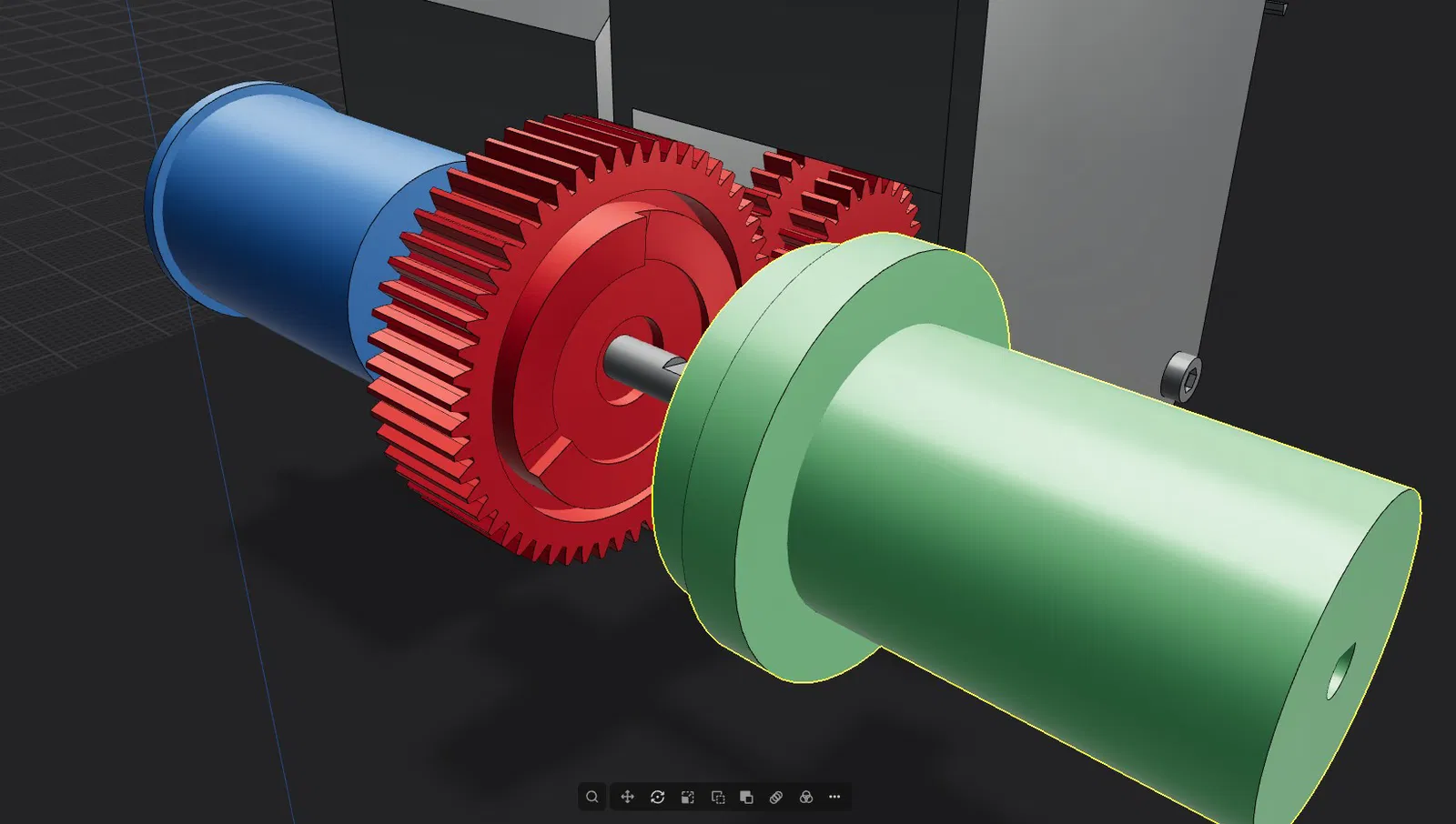

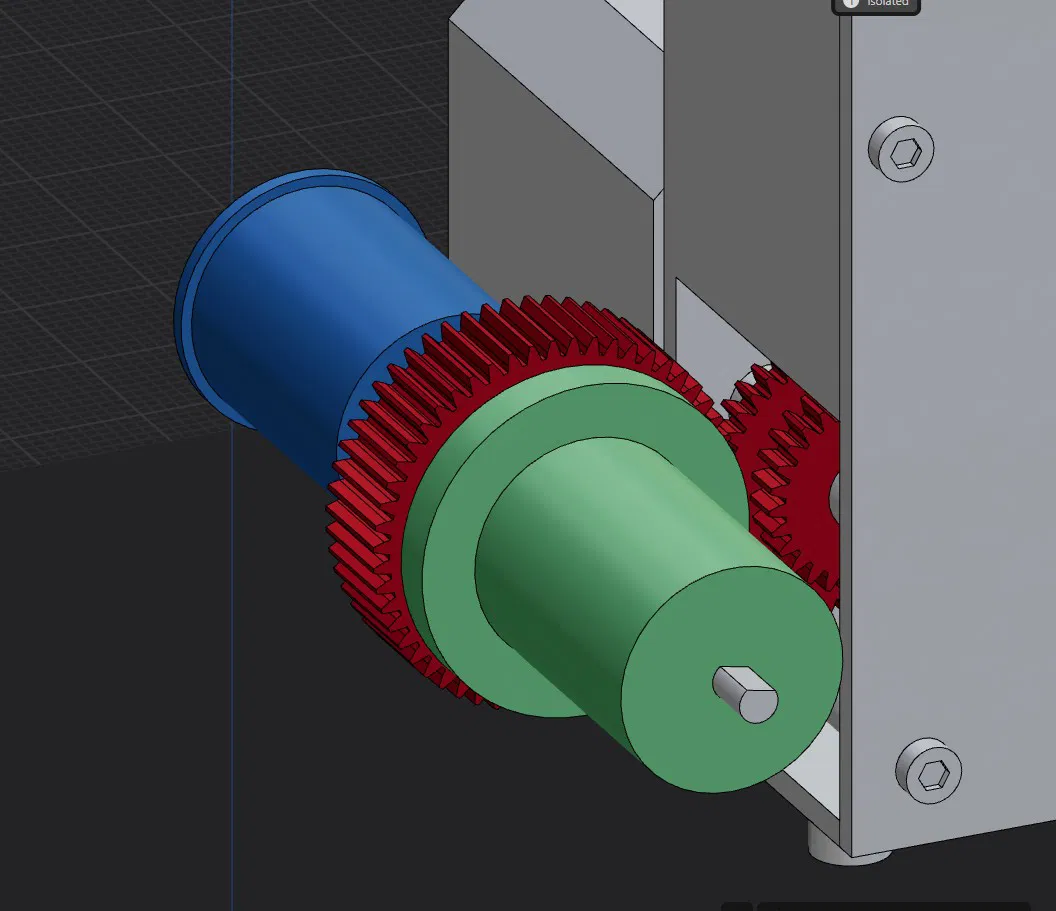

Bộ phận thay thế bánh răng truyền động QidiBox
Nên in bằng nhựa PETG-GF hoặc loại tốt hơn (khả năng chịu nhiệt là RẤT QUAN TRỌNG)

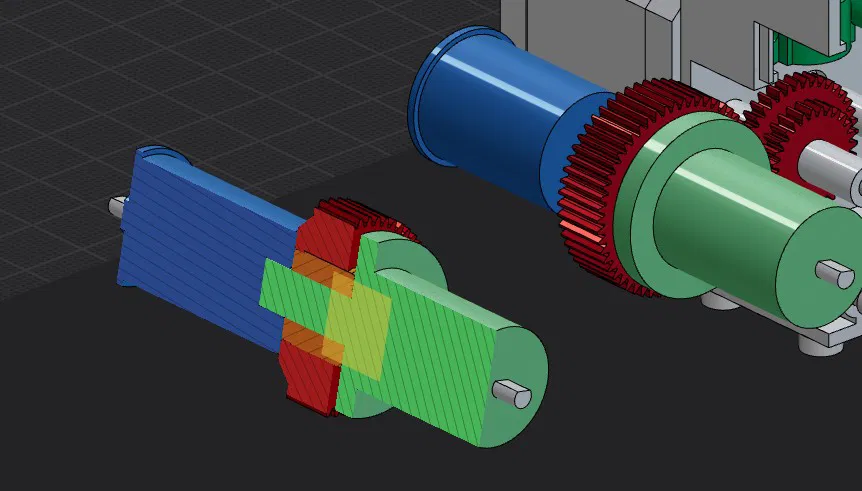

Các thông số dung sai được thiết kế rất nhỏ để đảm bảo bộ phận lắp vào trục và vòng bi được chắc chắn.
Đây là một bộ lắp ráp hoàn chỉnh, bạn chỉ cần tận dụng lại chốt inox và các vòng bi nhỏ ở đầu.
Hãy xem video NGẮN của mình (không xem được trực tiếp ở đây :( ) để có hình dung rõ hơn về cách nó hoạt động.
Thiết lập in:
- Filament: PETG-GF hoặc loại chịu nhiệt cao hơn
- Độ cao lớp in (Layer height): 0.12
- Tường (Walls): 4
- Độ lấp đầy (Infill): 25%
- Khuyên dùng tốc độ in CHẬM để đạt chất lượng tốt nhất
BOM (Danh sách vật tư):
4X Vòng bi một chiều 8mm X 14mm X 12mm
Băng dính chống trượt loại Heavy Duty, để dán lên con lăn tang trống giúp tăng độ bám (rất khuyến khích bôi một lớp keo dán tiếp xúc trước khi dán các miếng băng chống trượt vào)
