SV08 MONOLITH GANTRY 9MM 2WD BETA - CHƯA KIỂM CHỨNG

! LƯU Ý - BẢN THỬ NGHIỆM BETA !

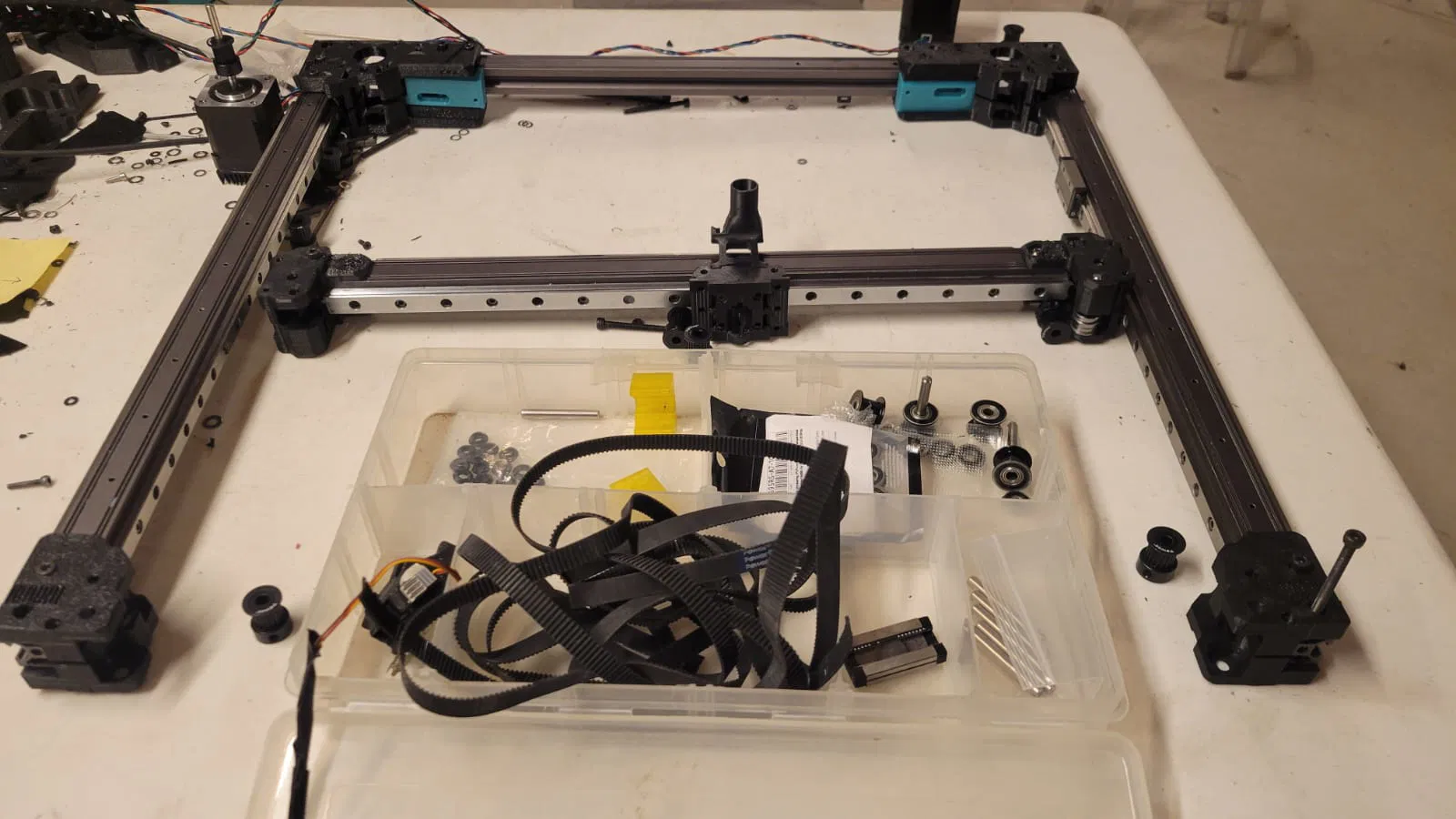

Đây là bản chưa được kiểm chứng - tôi đang chờ vòng bi về mới lắp vào máy, nên quyết định chia sẻ sớm để các bác có kinh nghiệm về CAD và lắp ráp khung gantry cùng xem qua, chạy thử và tinh chỉnh lại nếu cần.

Tôi sẽ sớm tải lên file Fusion, mong các bác thông cảm nếu file còn hơi lộn xộn, lần tới tôi sẽ cố gắng tối ưu hơn.

Nếu bác nào tải về để đó thì nhớ ghé lại đây thường xuyên để cập nhật nhé, vì tôi sẽ xóa và đăng lại các chi tiết kèm theo sửa lỗi và tối ưu hóa liên tục. Đừng ngại để lại bình luận hoặc phản hồi nếu có cách nào giúp tôi cải thiện dự án này.

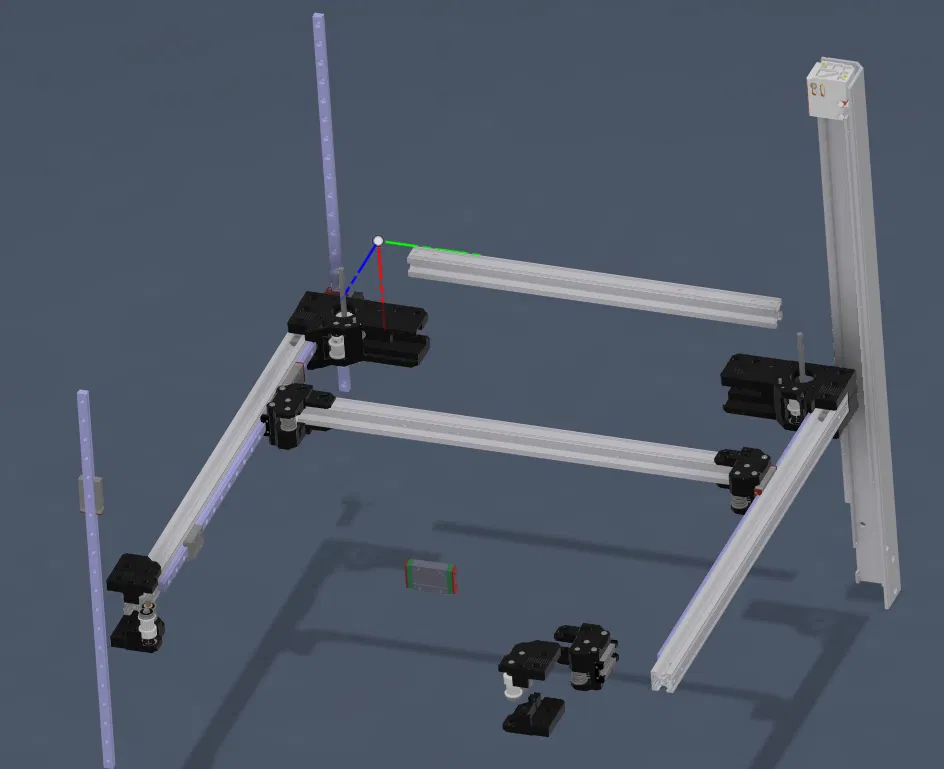

Các bác có thể tìm file CAD gốc của SV08 trên GitHub của Sovol để căn chỉnh mọi thứ cho khớp.

Một vài chi tiết cần phải xoay hoặc lật trong slicer, nên các bác nhớ kiểm tra kỹ hướng in trước khi xuất file. Nếu không rành về CAD, các bác có thể dùng tính năng 'negative parts' trong slicer để thêm/bớt lỗ lắp hoặc rãnh nhôm. Tôi không chịu trách nhiệm cho số nhựa bị lãng phí đâu nhé, nên hãy xem xét kỹ trước khi nhấn in.

• Y travel bị hụt mất khoảng 1-2 cm do kẹp dây curoa.
• Động cơ phải lắp cùng hướng với SV08 zin, nếu không sẽ bị cấn vào bộ tăng dây Z ở phía trên.

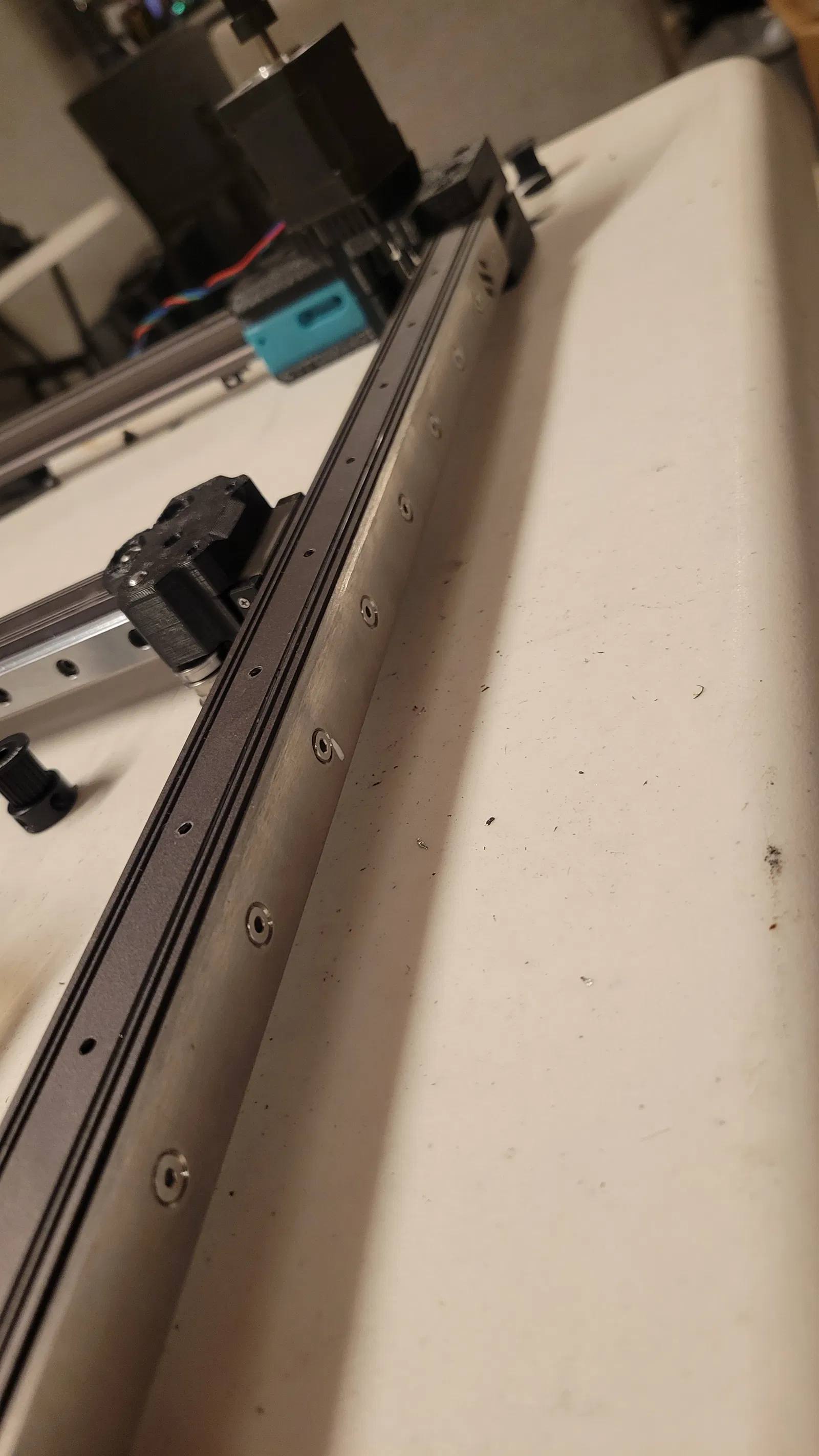

• Tôi đã cố gắng căn chỉnh để dùng các lỗ bắt vít có sẵn trên khung nhôm SV08. Nếu gặp vấn đề, hoặc nếu các bác đang dùng backer của Voron như tôi, có thể xoay khung nhôm và dùng nhiều ốc M3, vài con M4 T-nut cùng ốc M4 ngắn hơn để cố định. Tùy vào hướng khung nhôm, bác có thể cần khoan thêm lỗ ở cạnh bên để tăng độ cứng.
• Phần mount AB XY hơi khó in một chút, nhưng tôi buộc phải làm mỏng điểm lắp để tránh cấn bộ ClickChanger (có thể sẽ tốt cho các loại đầu in khác có vấn đề tương tự).
• Phần mount AB tôi in dùng support thường. Các bác nhớ chỉnh máy và cài đặt support thật chuẩn. Nếu máy có hỗ trợ thay đổi vật liệu thì nên dùng thêm lớp interface cho bề mặt đẹp hơn.
• Phần mount Z in bình thường không cần support, nếu không sẽ rất khó gỡ.
• Motor mount và mount trước cơ bản không cần support, hoặc chỉ cần ở mấy cái lỗ.
• Đã có sẵn lỗ cho nhiệt nhúng (heat inserts), nhưng để lắp ráp/thử nghiệm nhanh, tôi có làm thêm rãnh cho ốc M3 và M4. Nếu mọi thứ ổn định, vẫn nên dùng heat inserts để tăng độ cứng và tránh bị vặn. Nếu khéo tay, các bác có thể dùng modifier trong slicer để chỉnh lại kích thước lỗ tùy ý.
• Chưa rõ ốc M4 zin của SV08 có đủ dài không, các bác nhớ kiểm tra lại model và ốc hiện có nhé.
• Hãy tìm GitHub của Monolith Gantry và bộ cấu hình (gantry configurator) để xem BOM và các linh kiện cần thiết.

Thiết lập in tôi dùng: 8 walls, 8 top, 8 bottom, 40% infill.

Cảm ơn CloakedWayne đã mang đến dự án Monolith Gantry, và cảm ơn các bác khác đã tạo cảm hứng cho tôi bắt tay vào dự án nhỏ này.
