Dụng cụ hỗ trợ tháo khớp cầu (Ball Joint) cho BMW X3 F25

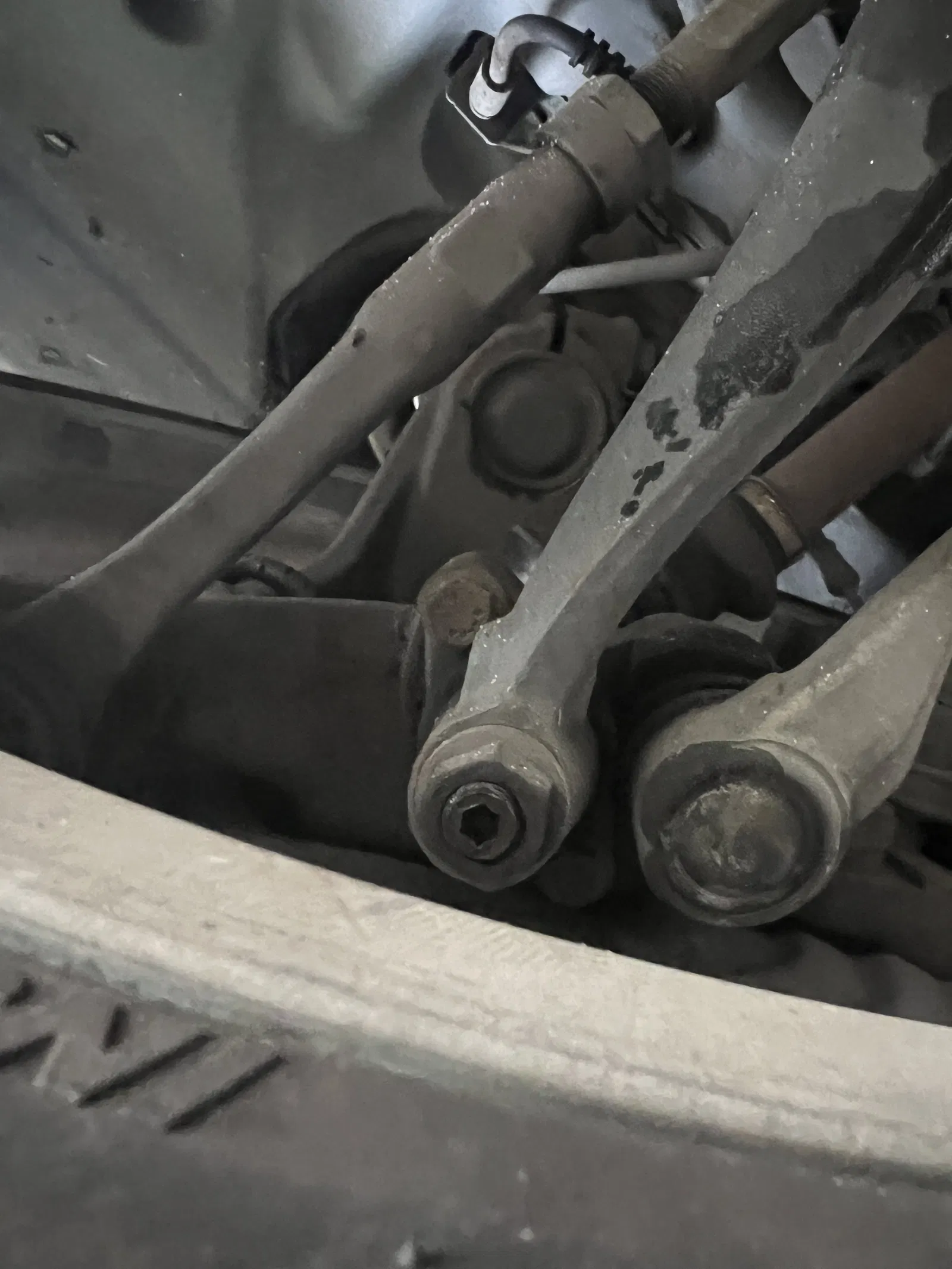

Công cụ này thật sự cứu cánh khi khớp cầu (ball joint) trên xe BMW X3 bị rỉ sét nặng đến mức không thể tháo rời bằng các phương pháp thông thường. Mình đã thiết kế bộ gá hỗ trợ này dựa trên kích thước chính xác của phụ tùng thay thế để đảm bảo độ khớp hoàn hảo.

Nguyên lý hoạt động

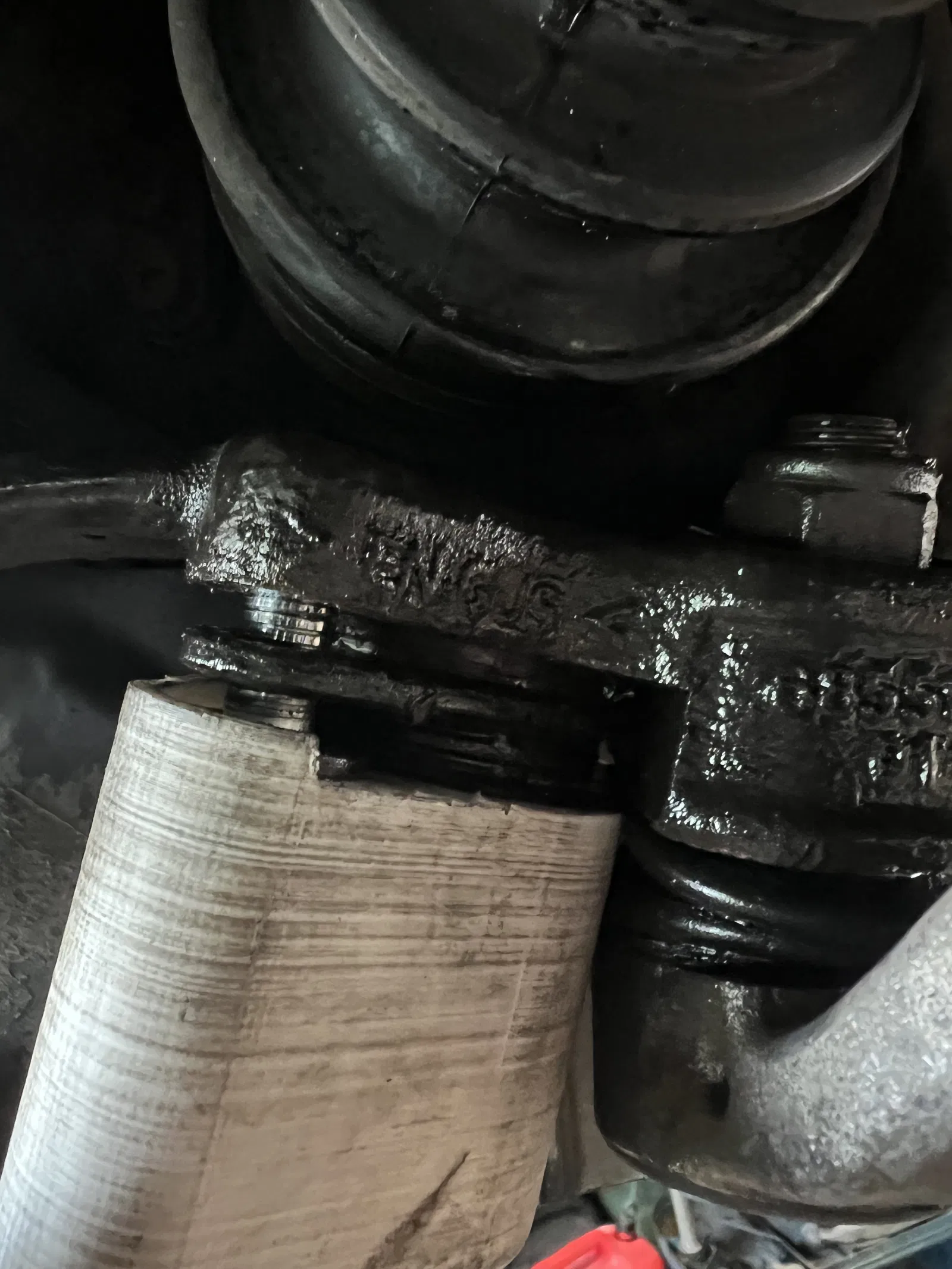

Công cụ này tận dụng các bu lông lắp ráp sẵn có để đẩy từ từ và chắc chắn khớp cầu bị kẹt ra khỏi vị trí của nó.

Hướng dẫn sử dụng:

1. Nới lỏng các bu lông lắp ráp ban đầu của khớp cầu ra khoảng một nửa.

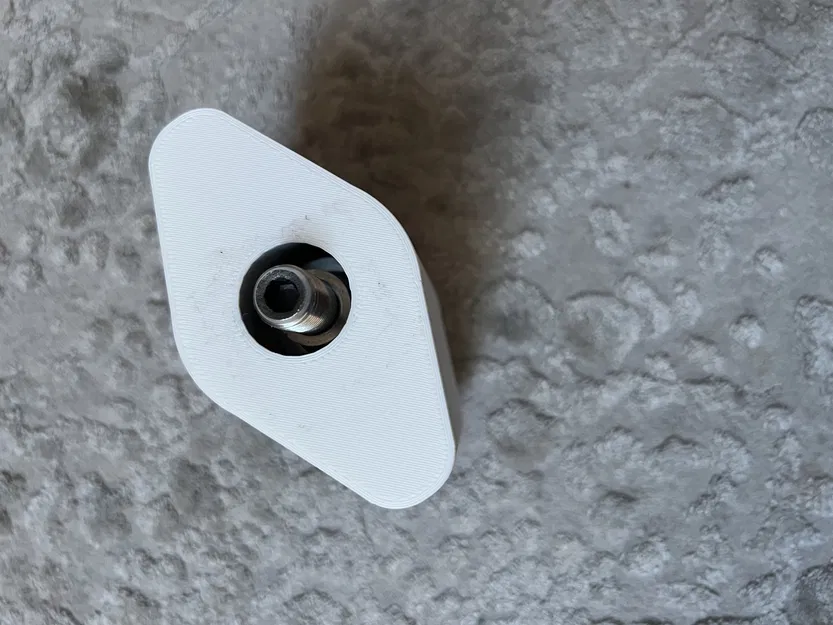

2. Đặt công cụ lên trên đầu bu lông.

3. Sử dụng lực bẩy của bu lông để dần dần kéo khớp cầu ra.

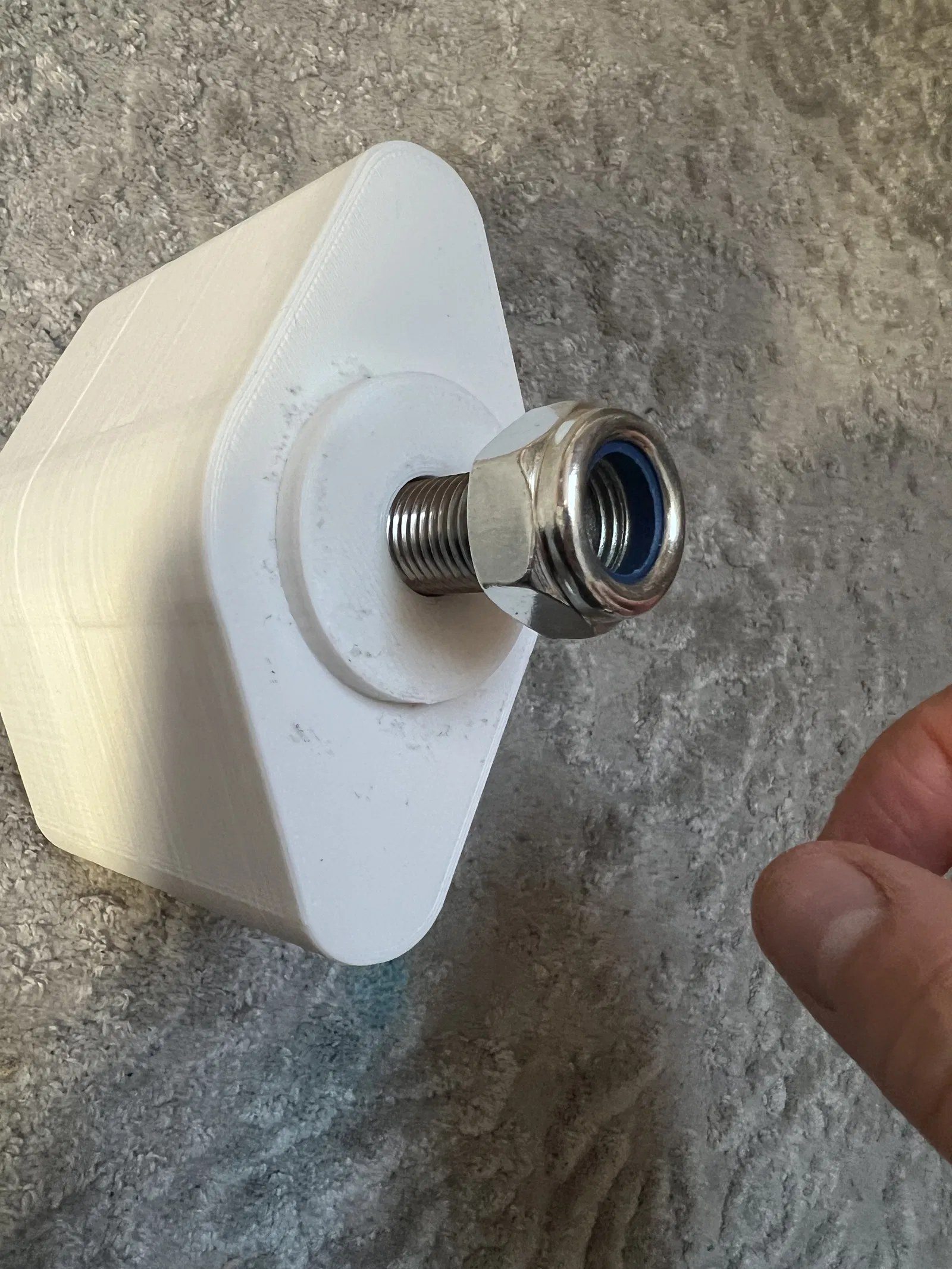

Lưu ý quan trọng: Vì đầu bu lông sẽ xoay trên bề mặt in 3D, mình thực sự khuyên bạn nên dùng long đền kim loại để phân tán áp lực, tránh việc bu lông "ăn" sâu vào nhựa.

Mẹo nhỏ: Không có long đền kim loại? Không thành vấn đề!

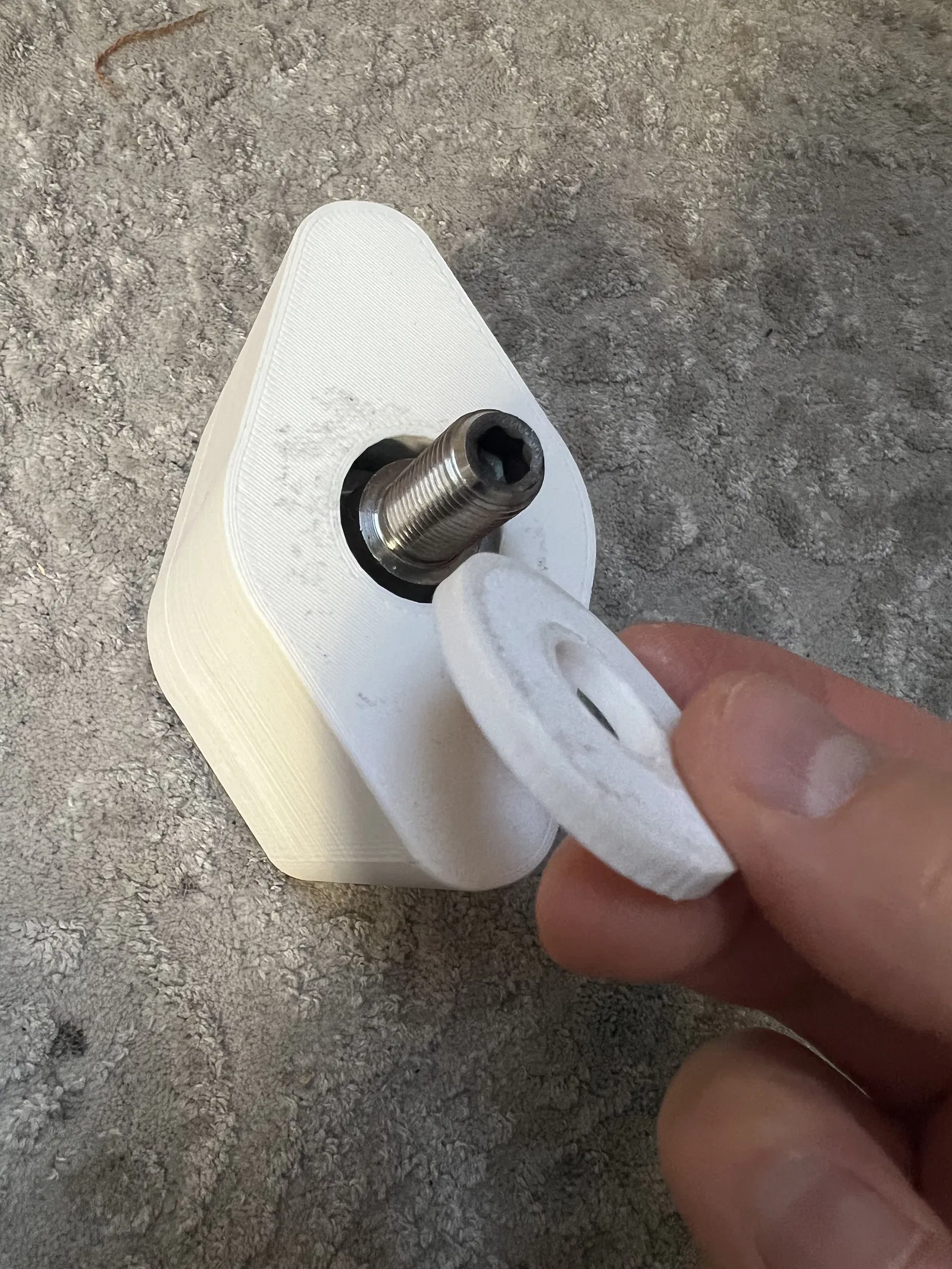

Trong trường hợp của mình, mình không có sẵn long đền kim loại khi đang làm trong gara. Để dự án tiếp tục, mình đã tự in 3D long đền với độ lấp đầy (infill) cao.

Kết quả: Nó hoạt động hoàn hảo! Ngay cả dưới áp lực của bu lông, các long đền in 3D vẫn phân tán tải trọng đủ tốt để hoàn thành công việc. Nếu bạn đang cần gấp, chỉ cần in vài cái đĩa đặc (infill 100%) để chèn giữa đầu bu lông và công cụ là được.

Quá trình cải tiến thiết kế

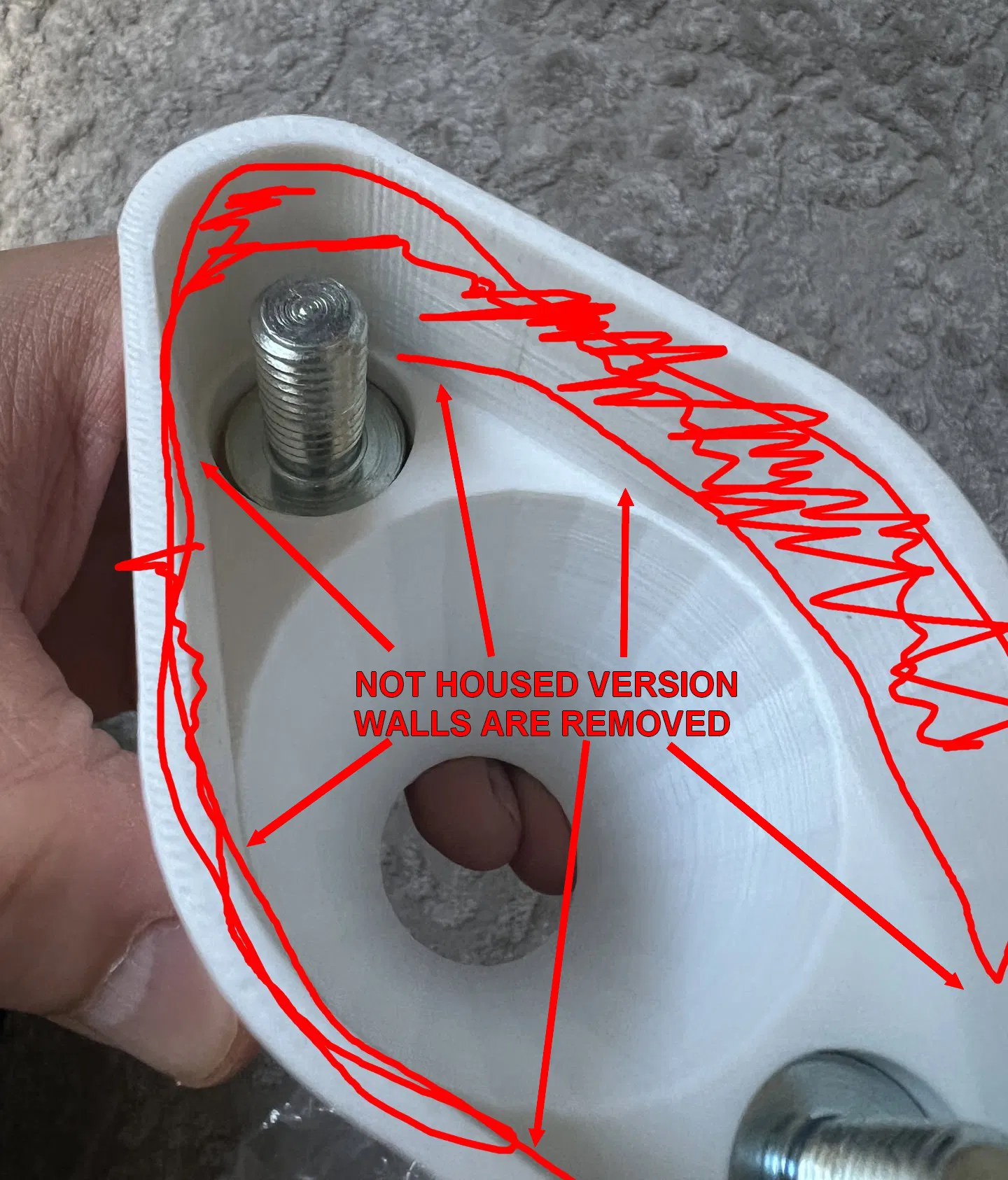

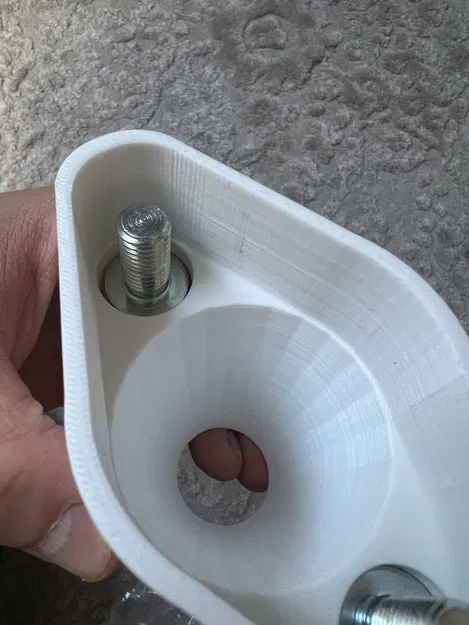

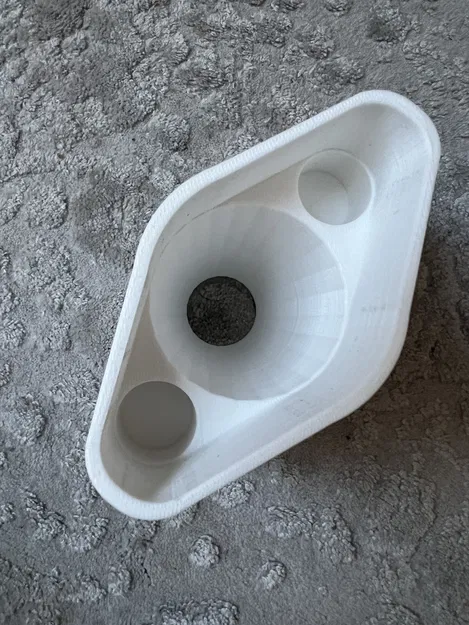

Ở bản mẫu đầu tiên, mô hình bao kín hoàn toàn khớp cầu. Tuy nhiên, trong quá trình thử nghiệm tại xưởng, mình nhận thấy các vách bên không đóng góp nhiều vào độ bền cấu trúc. Mình đã loại bỏ chúng để làm cho công cụ gọn nhẹ hơn, dễ thao tác trong các không gian hẹp mà không làm giảm độ cứng cáp.

Thiết lập in ấn

Vì bộ phận này chịu lực nén đáng kể, các thiết lập in chắc chắn là điều bắt buộc:

• Infill: Ít nhất 75% (mình đã dùng 75% và nó chịu lực hoàn hảo).

• Walls (Vách): 4–6 đường bao để tăng độ ổn định.

• Chất liệu: Khuyên dùng PETG, ASA hoặc PC vì độ bền cao. (Nếu dùng PLA, hãy cẩn thận vì nó khá giòn khi chịu áp lực lớn).

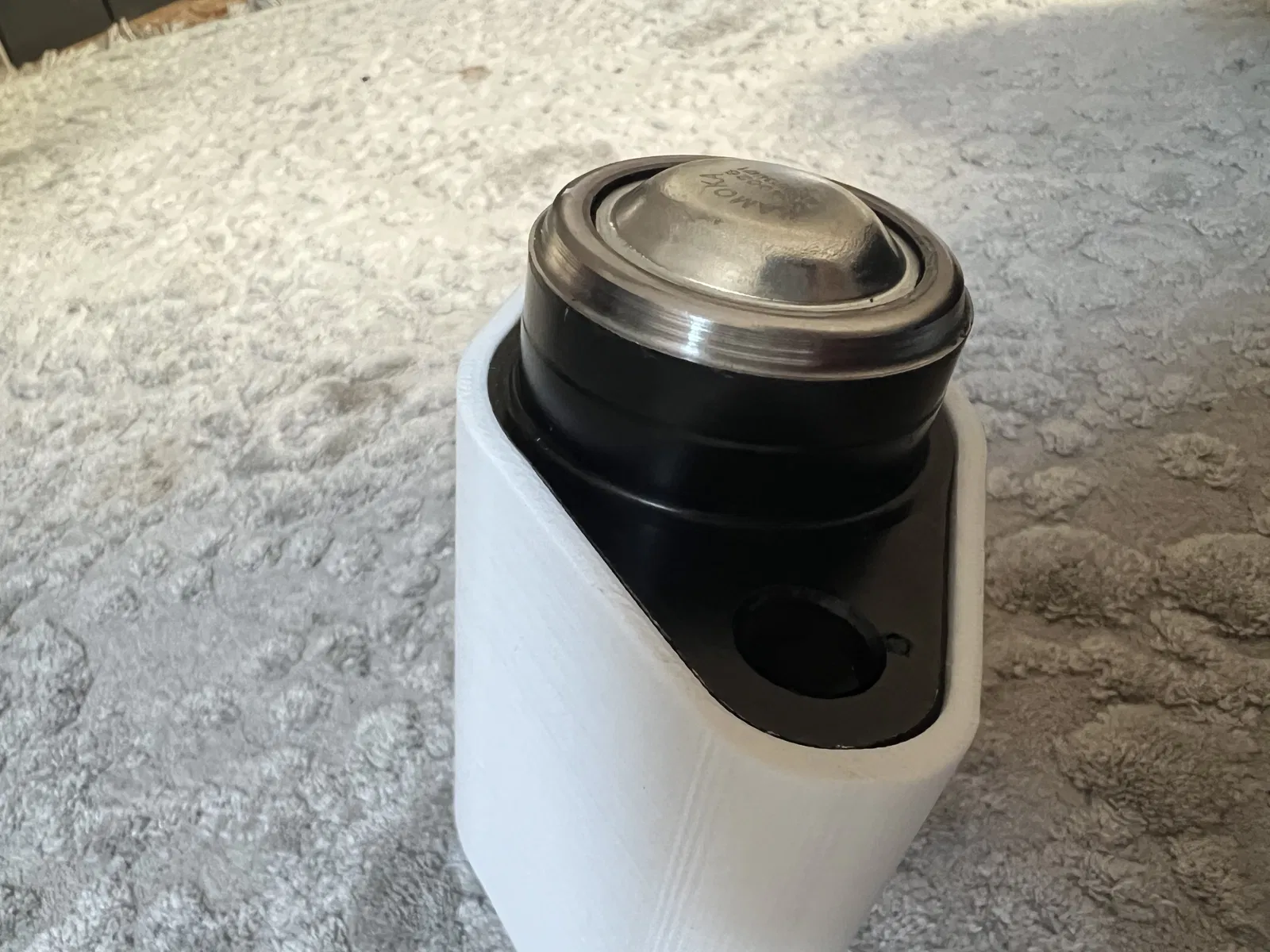

Lưu ý về khả năng tương thích: Công cụ này được thiết kế riêng và đã thử nghiệm thành công trên BMW X3 (F25). Vì BMW thường chia sẻ linh kiện giữa các dòng xe, có khả năng công cụ này cũng vừa với các mẫu xe khác (như X4 hoặc Series 3/5). Tuy nhiên, vì mình chỉ sở hữu xe X3 nên không thể đảm bảo nó vừa với các dòng xe khác. Vui lòng kiểm tra kỹ kích thước khớp cầu thay thế của bạn so với mô hình 3D trước khi sử dụng.
