Vòng Đệm Cuộn Dây Bìa Cứng Cho Qidibox (Có Thể Tùy Chỉnh)

Sau khi thử nghiệm, chỉnh sửa và trải nghiệm qua nhiều phiên bản khác nhau, mình quyết định tự thiết kế một mẫu cho riêng mình. Các loại vòng đệm sử dụng chốt gài vào lỗ trên cuộn bìa thường bị hạn chế bởi kích thước lỗ và đường kính cuộn dây.

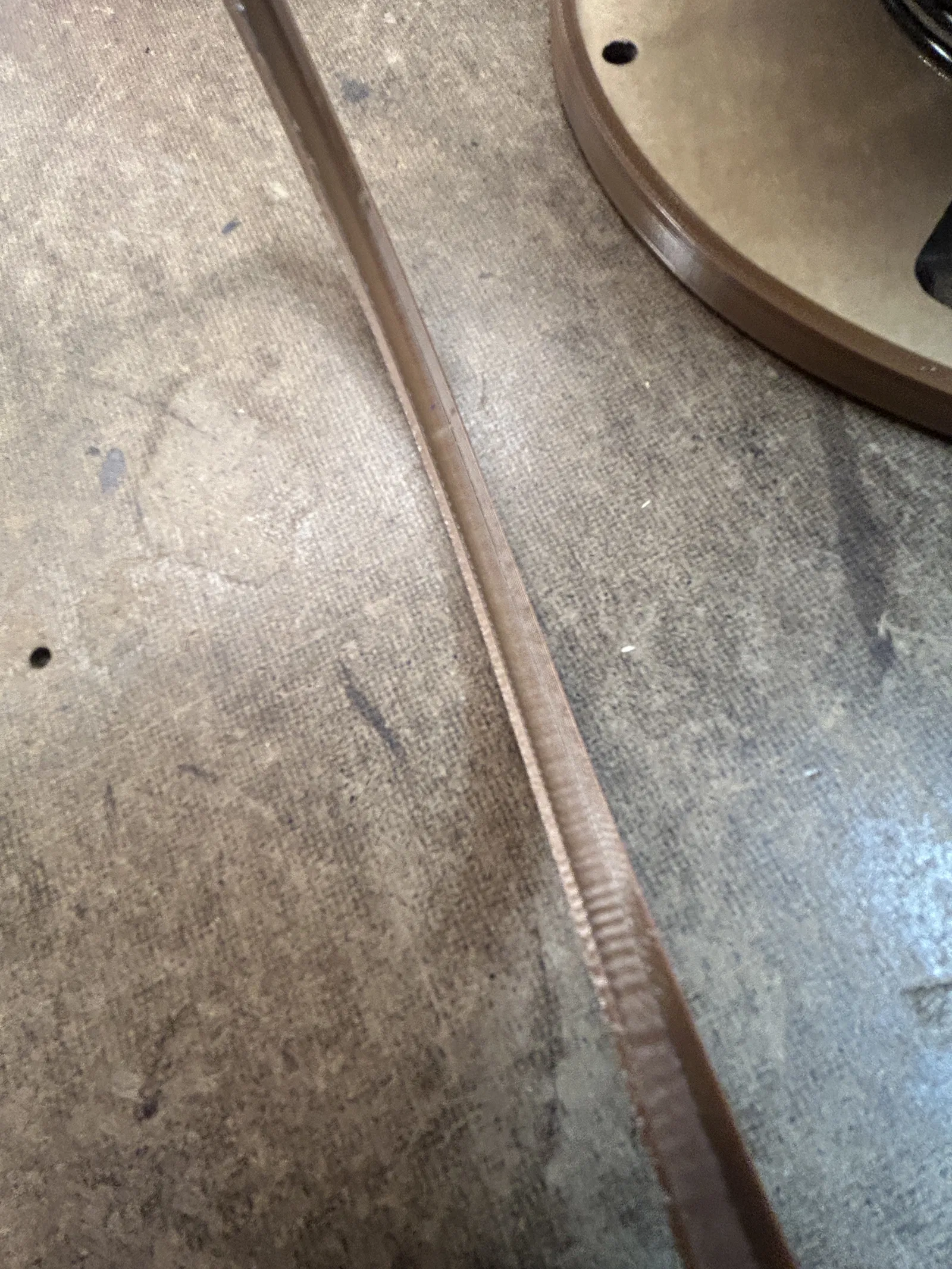

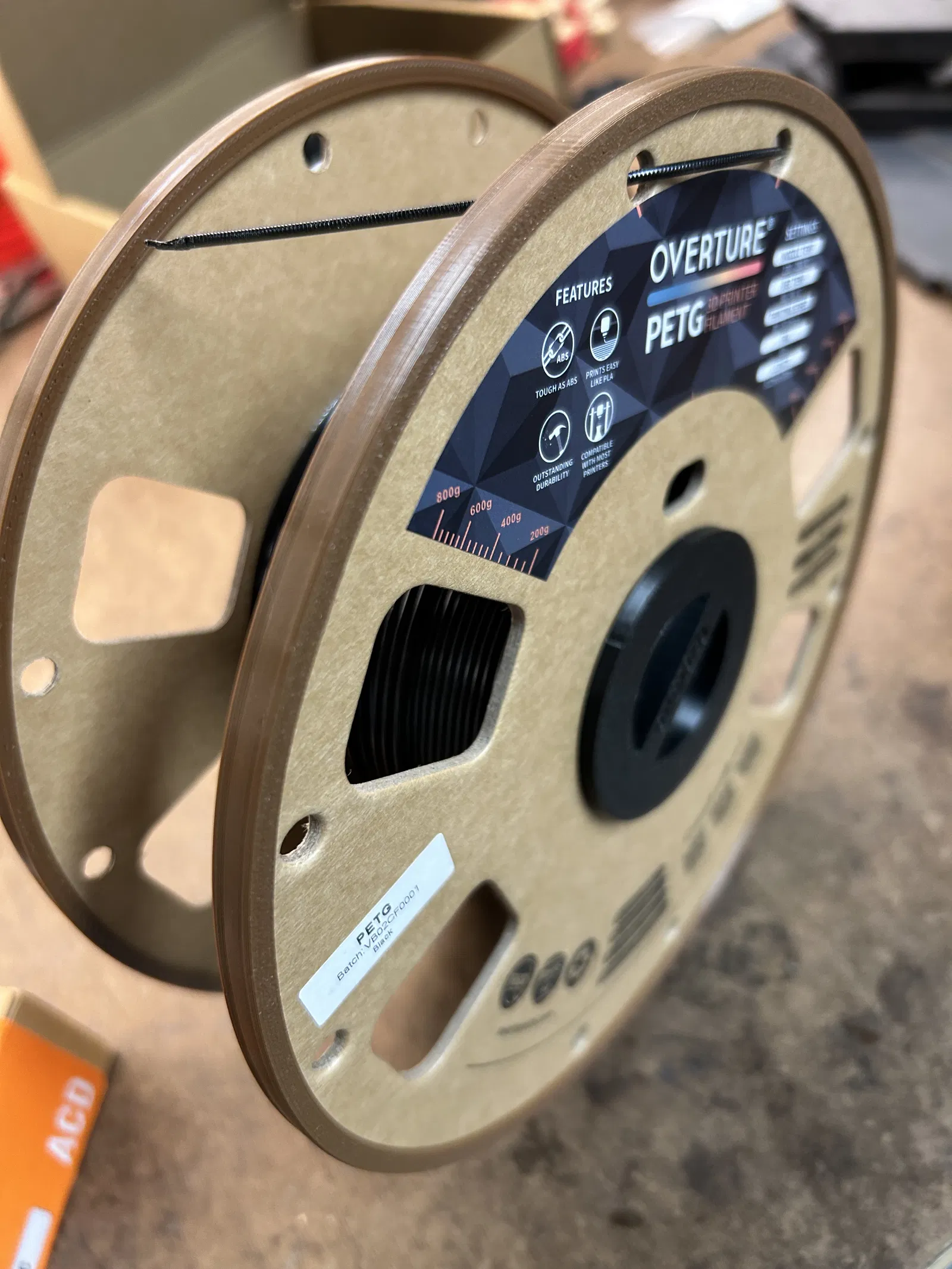

Mẫu này cực kỳ đơn giản và được thiết kế để in bằng TPU. Vòng này được cố tình thiết kế nhỏ hơn đường kính cuộn dây của Polymaker và Overture khoảng 1mm để bạn có thể kéo giãn và lắp vào. Độ dày thành ngoài chỉ có 0.5mm, làm tăng đường kính tổng thể của cuộn dây thêm đúng 1mm khi lắp vào. Vấn đề của Qidibox là nó không cho phép đường kính cuộn dây vượt quá khoảng 202mm, vì vậy độ dày 0.5mm giúp giữ kích thước tăng thêm ở mức tối thiểu. Các cạnh của vòng chỉ dày 3.5mm giúp việc kéo giãn để lắp vào và cố định vị trí trở nên dễ dàng.

File Fusion 360 đi kèm có 2 tham số: Kích thước thực tế bạn muốn in (hiện tại là 199mm) và độ dày thành ngoài (hiện tại là 0.5mm).

Tổng chiều rộng ở mặt ngoài của vành cuộn dây là khoảng 6.8mm. Mình thấy kích thước này hoạt động hoàn hảo trên các con lăn của Qidibox.

Một mặt của phần bên trong vòng được thiết kế phẳng, mặt còn lại có góc vát 30 độ để bạn có thể in mà không cần support, chỉ cần đặt mặt phẳng xuống bàn in.

Được in bằng TPU Priline 98A, nhưng dùng loại 95A vẫn ổn, layer height 0.2mm.

CẬP NHẬT:

Đã thêm đầy đủ các kích thước từ 195mm đến 202mm.
