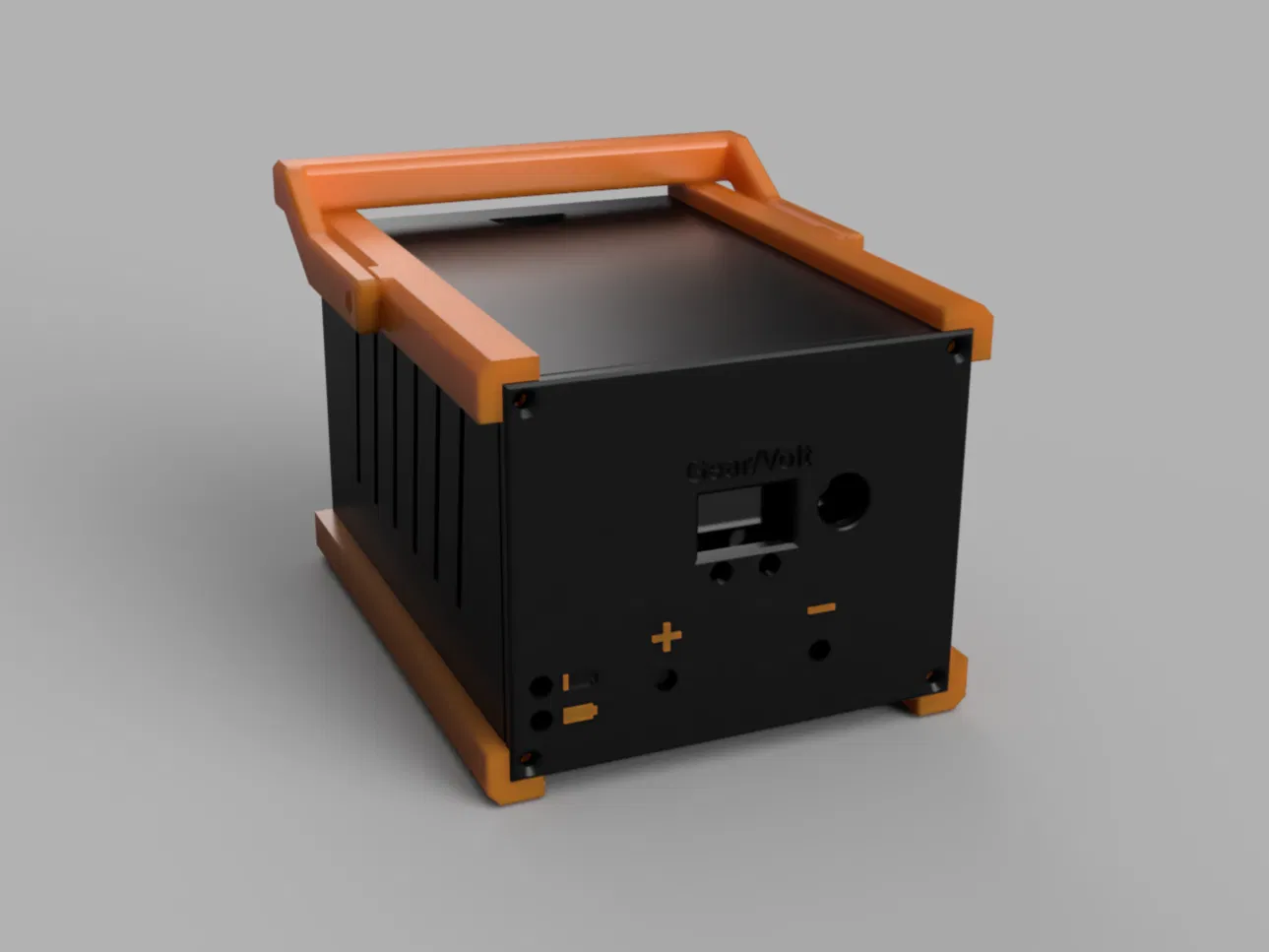

Concept Vỏ Hộp Máy Hàn Cell Pin (Spot Welder Box Concept)

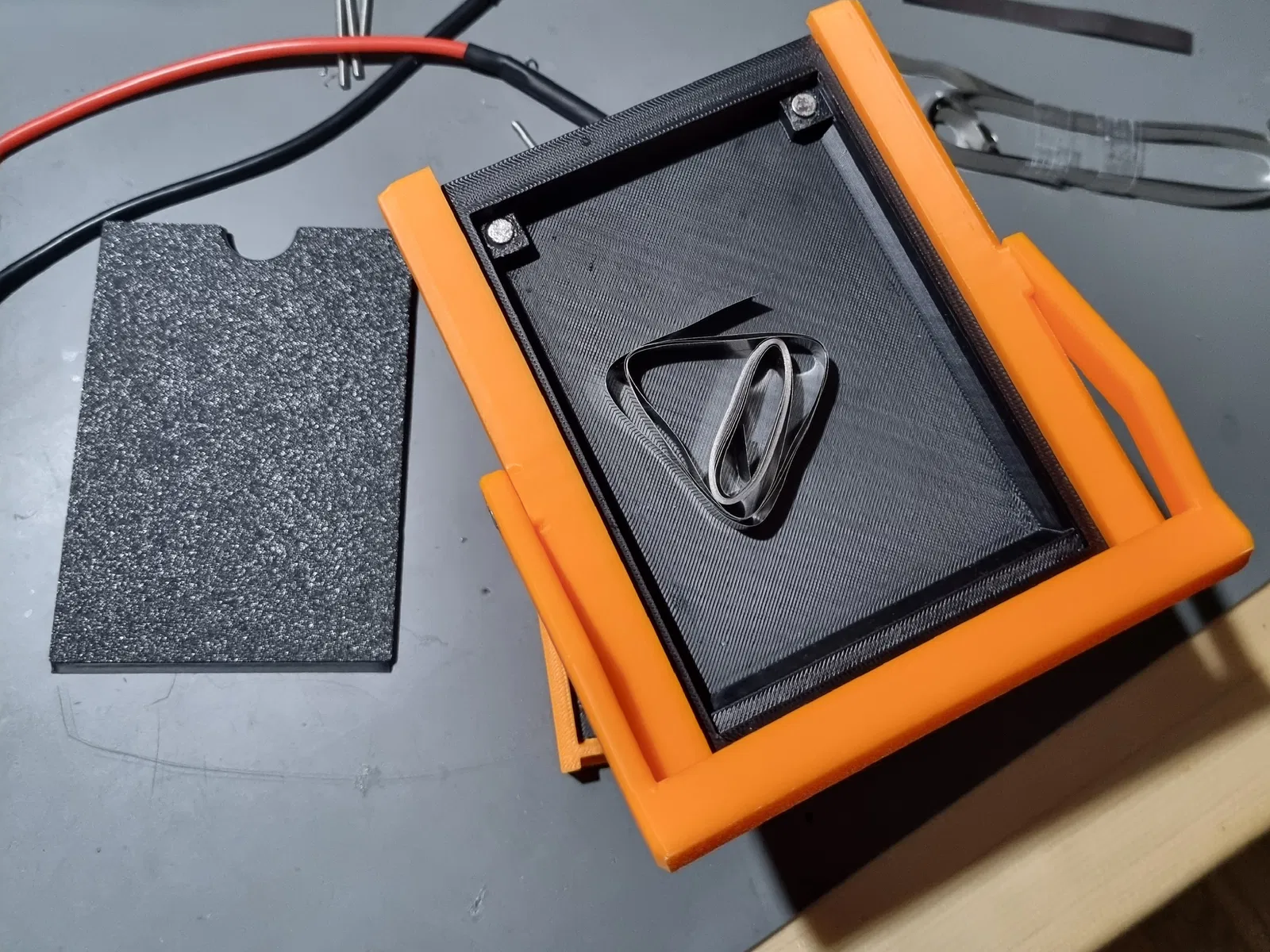

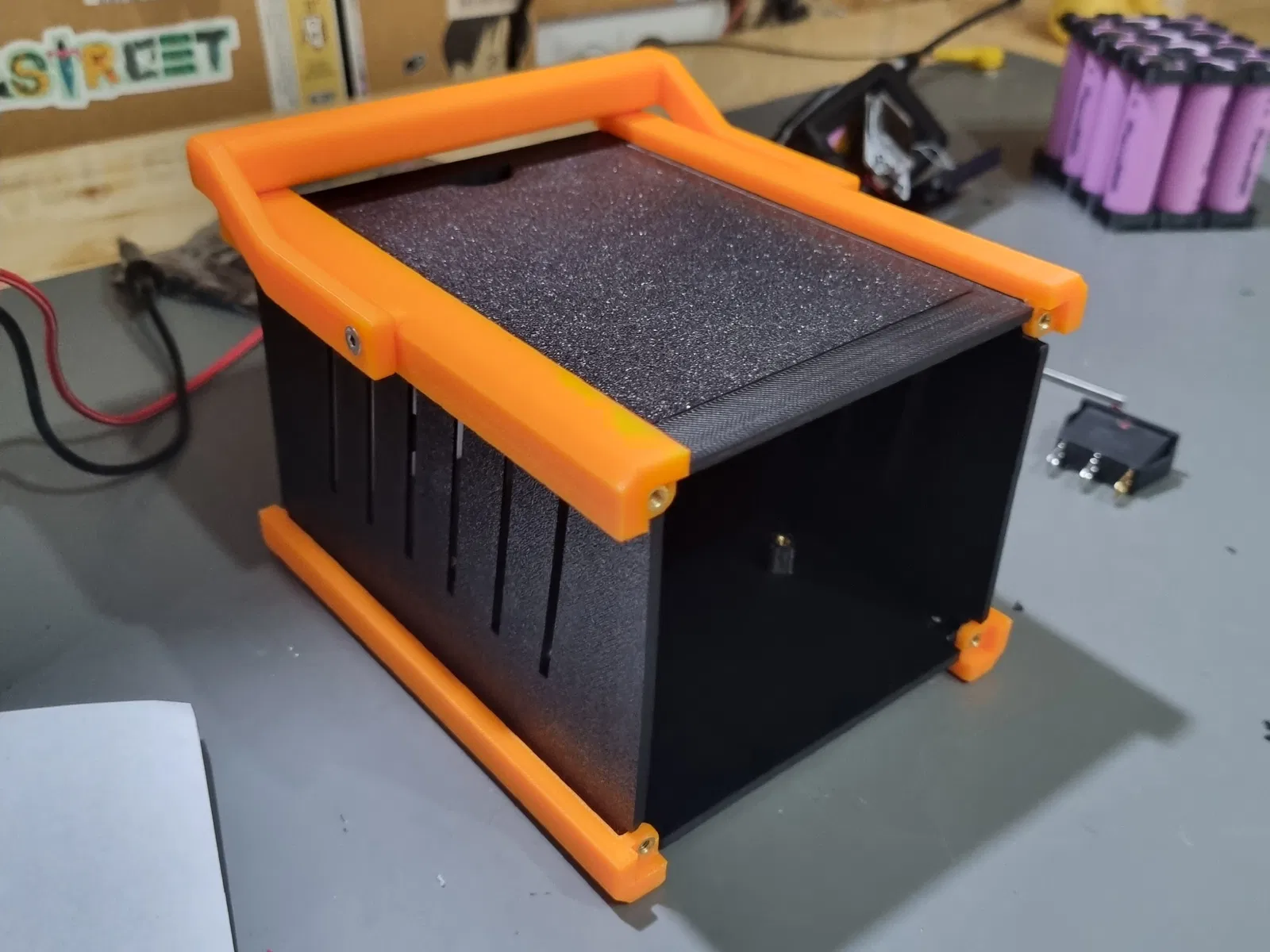

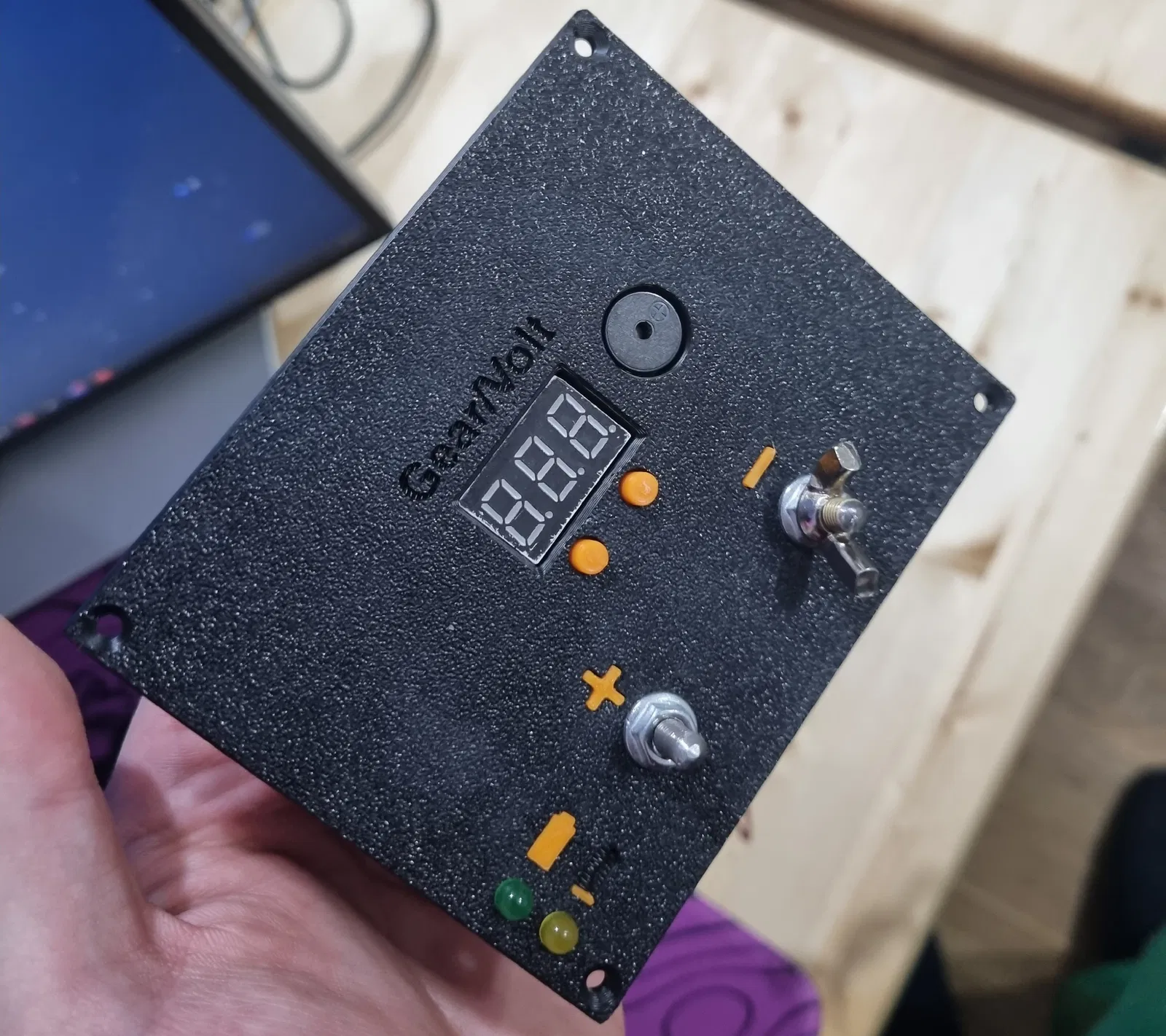

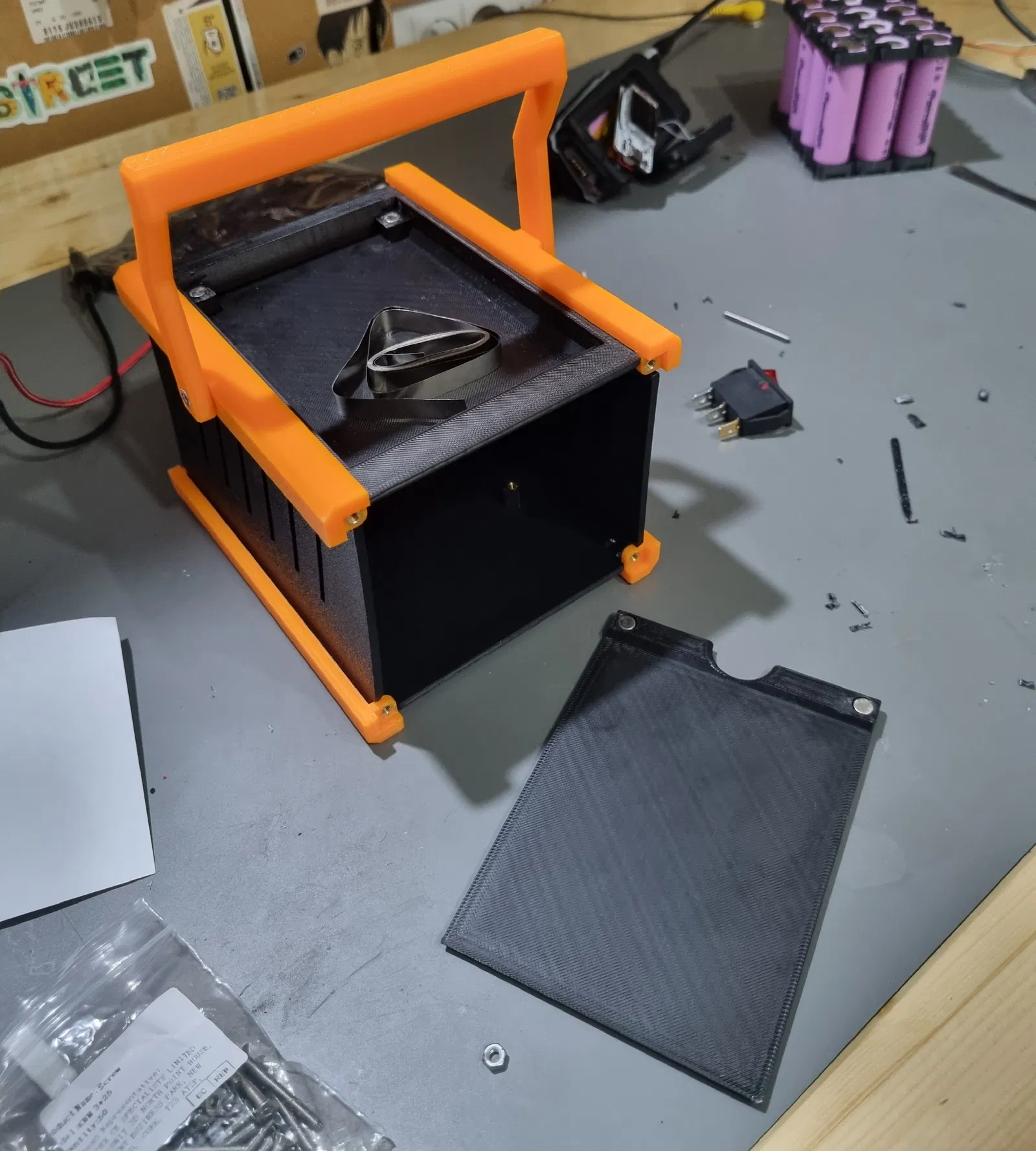

LƯU Ý QUAN TRỌNG - ĐÂY CHỈ LÀ MÔ HÌNH CONCEPT VÀ CHƯA CÓ CHỨC NĂNG HOẠT ĐỘNG Mình đã dành rất nhiều thời gian để thiết kế chiếc hộp này, nhưng cuối cùng nhận ra rằng pin 18650 thông thường sẽ không chịu nổi dòng điện cực đại khi thực hiện mối hàn. Tuy nhiên, mình nghĩ biết đâu bạn có thể tận dụng thiết kế này cho mục đích khác hoặc tìm cách cải tiến nó. Các linh kiện điện tử dự kiến ban đầu: GX591 > Mạch hàn (Welding PCB) HX-3S-01 > Module sạc pin 3S Mạch bảo vệ pin Lithium Lmo (Mạch trắng lớn) Công tắc bập bênh KCD3 LED 5mm Phần cứng: Ốc M3 FHCS Ốc cấy nhiệt M3 Ốc M5-20mm Đai ốc cánh bướm M5 Nam châm 6x1.5mm Mình định dùng của @pavoln và vị trí gắn nằm ở mặt đáy. Mạch hàn cần được sửa đổi như trong hình: gỡ mối hàn các đầu nối và chuyển tụ điện sang mặt bên kia, các đầu nối không nhất thiết phải có. Mình sẽ không hướng dẫn đấu nối vì hiện tại vẫn chưa có giải pháp hoạt động hoàn thiện.
