Hệ thống lọc chân không (Vacuum filtration system)

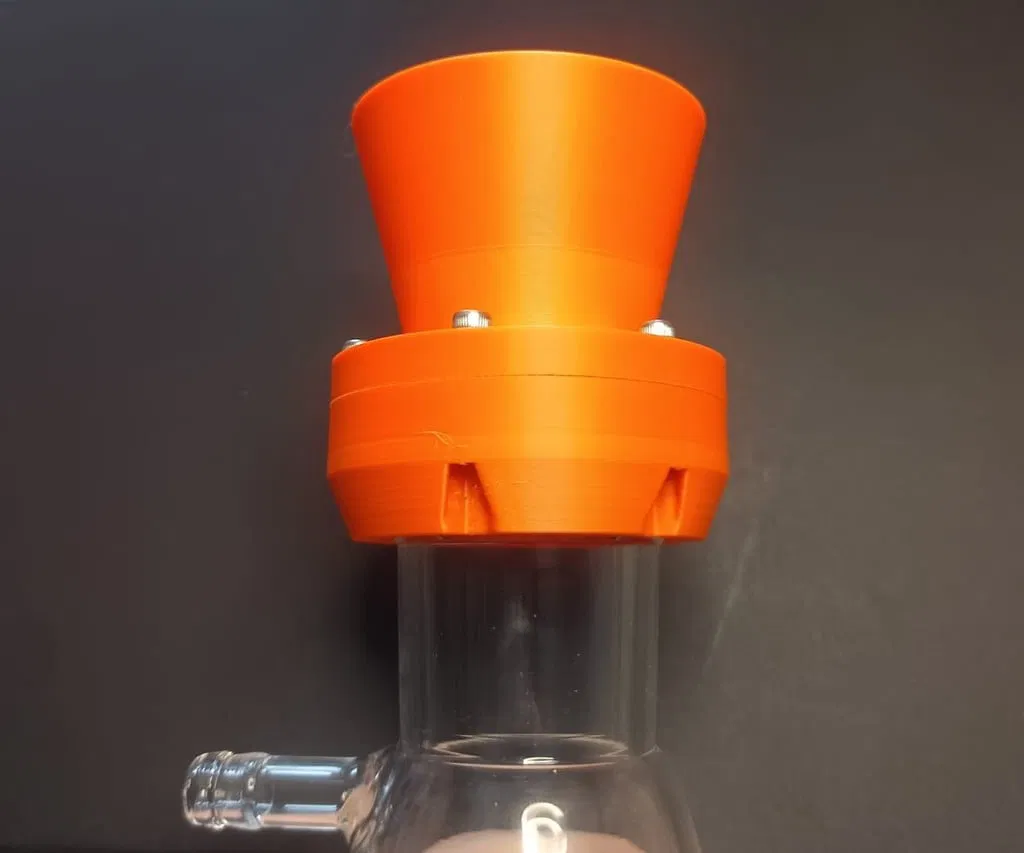

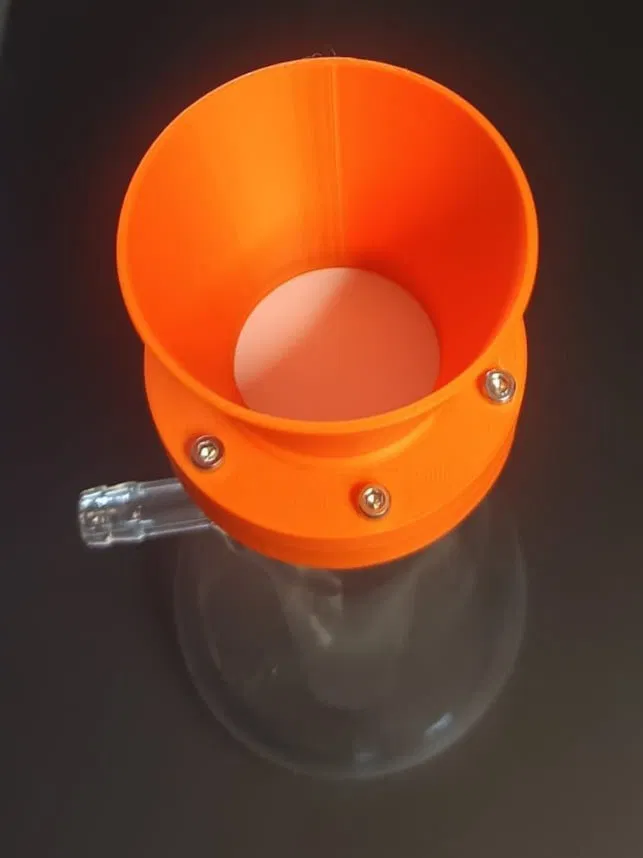

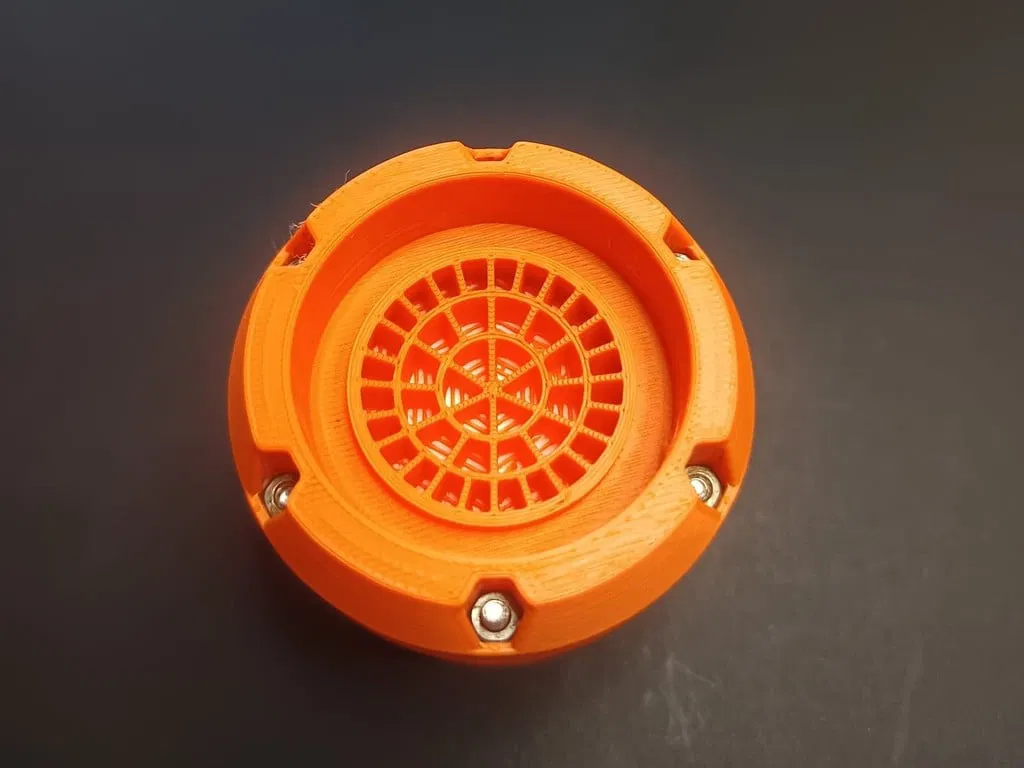

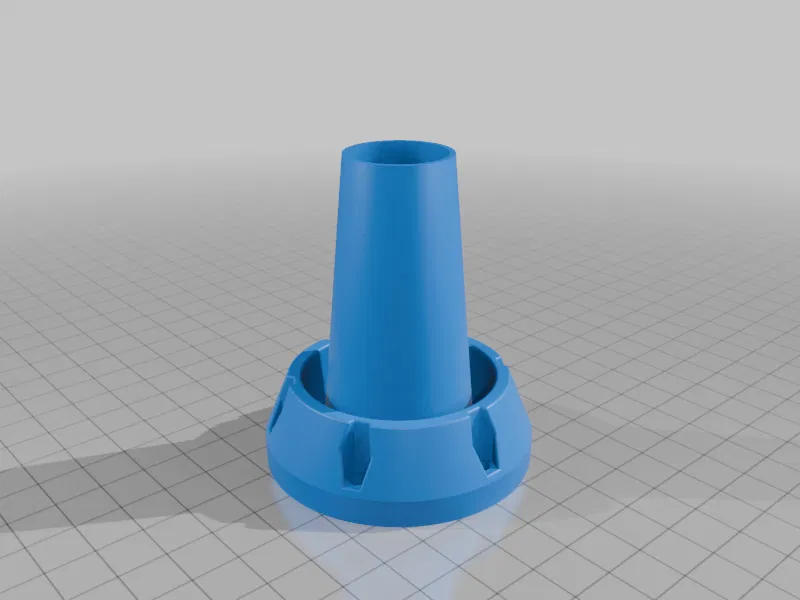

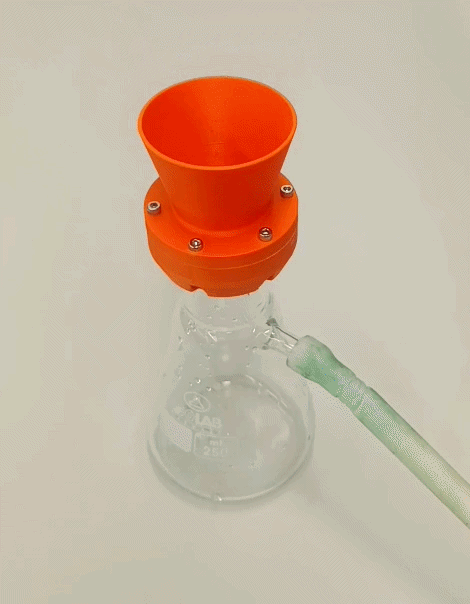

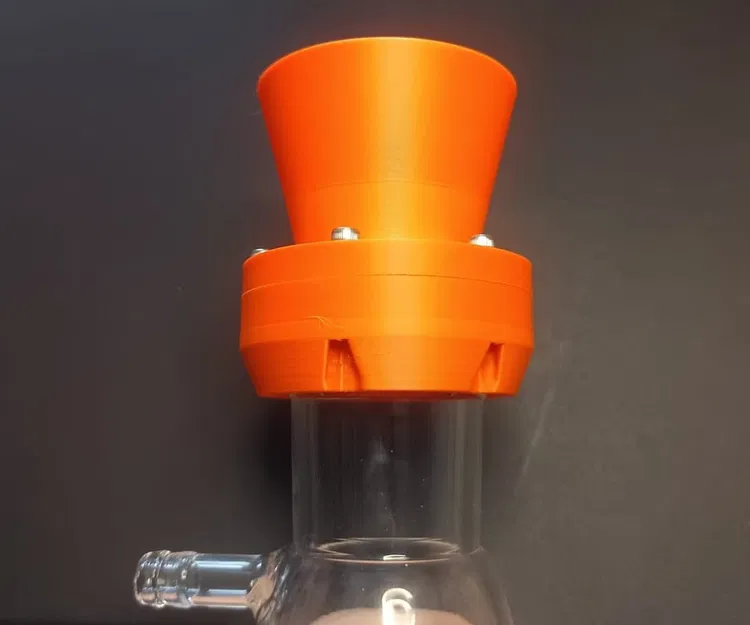

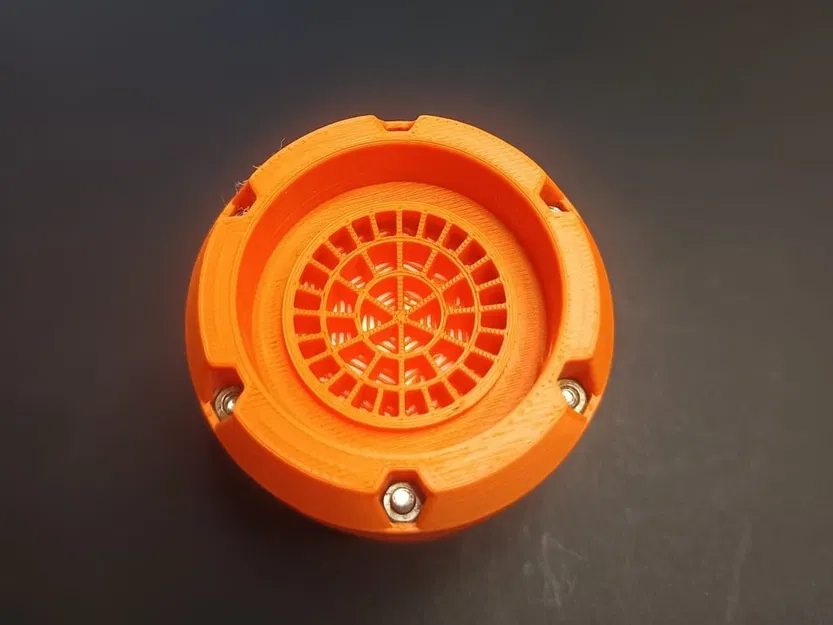

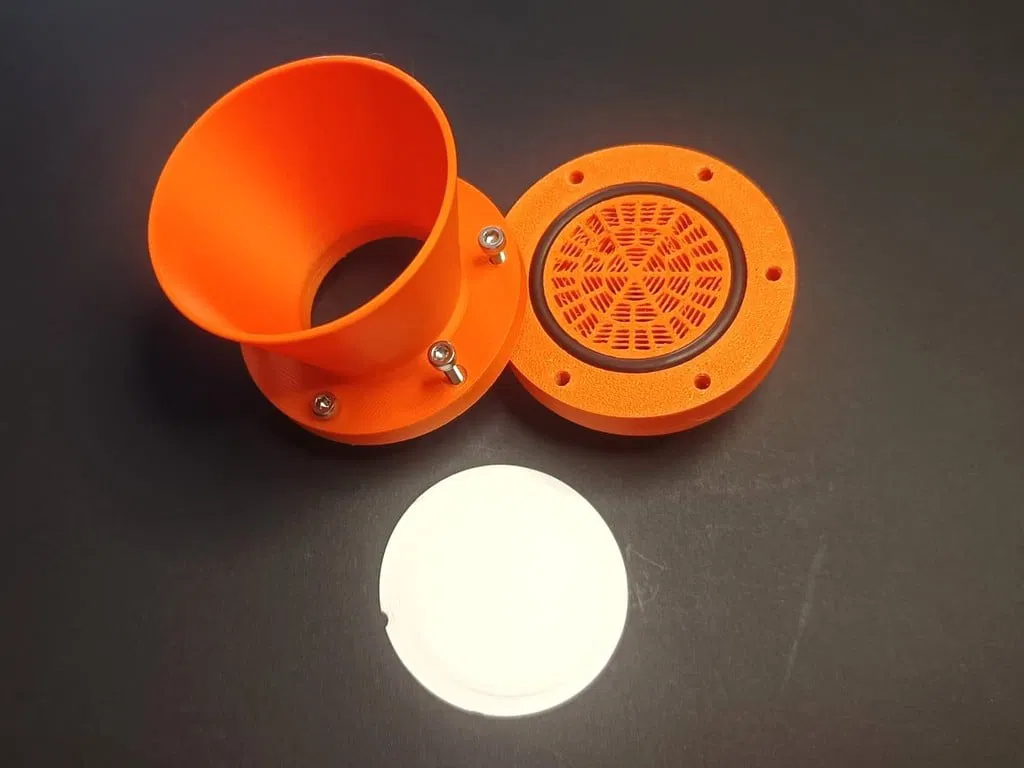

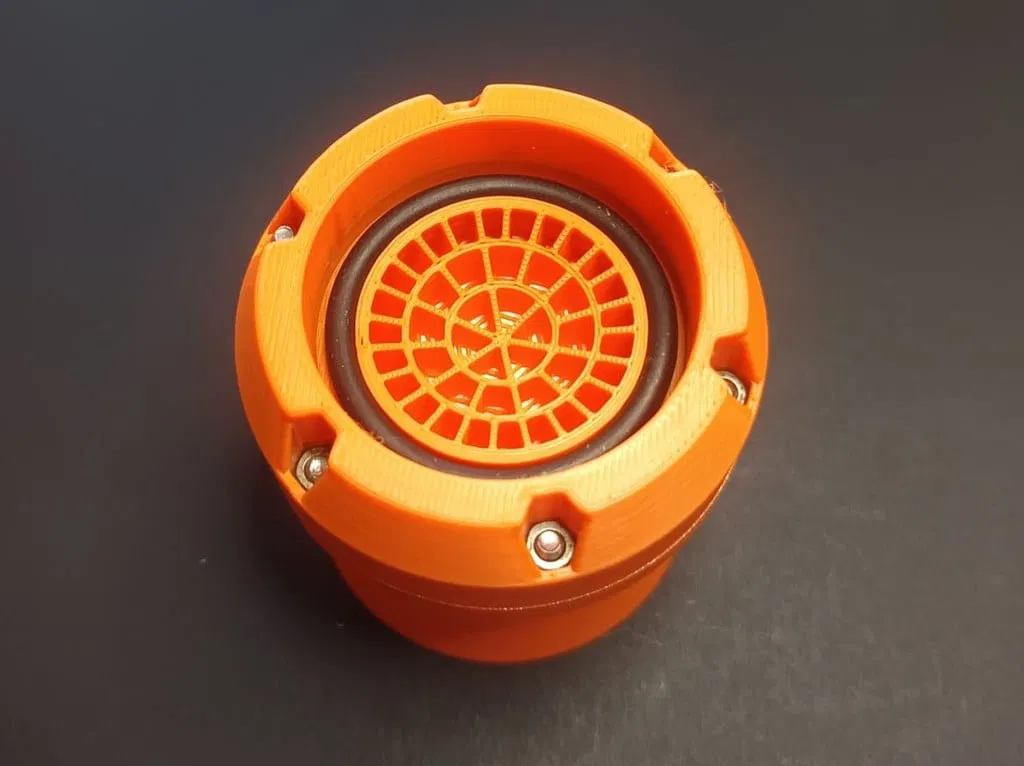

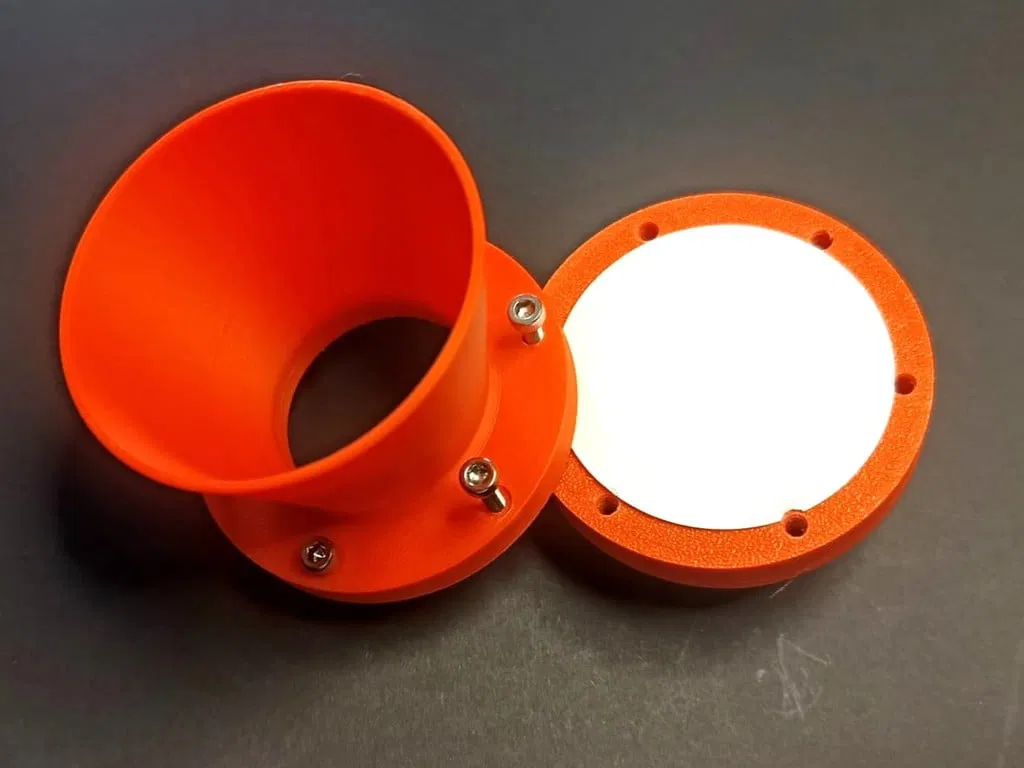

Đây là thiết kế hệ thống lọc chân không dùng để gắn các loại phễu lọc 50mm tiêu chuẩn lên bình lọc hút chân không. Thiết kế này tương thích với các bình có miệng 34mm (đường kính ngoài 43mm). Bạn cần sử dụng 2 vòng đệm cao su (o-ring) kích thước đường kính ngoài 43mm, đường kính trong 36mm và độ dày 3.5mm để đảm bảo giữ bộ lọc chắc chắn. Bạn có thể dùng thêm vòng thứ 3 (cùng kích thước) để làm kín với bình lọc, nhưng theo kinh nghiệm của mình thì không cần thiết vì hầu hết các loại máy bơm không khí không bị rò rỉ quá nhiều. Cần sử dụng 6 ốc M3 dài 20mm và 6 đai ốc để cố định bộ lọc. Phần đế có hai phiên bản: phiên bản tiêu chuẩn và phiên bản có phễu. Phễu giúp ngăn dung môi chảy ngược vào máy bơm nhưng cấu trúc này dễ gãy hơn và khó vệ sinh hơn. Bản in này có các chi tiết vách đơn (single wall), vì vậy hãy đảm bảo bạn sử dụng bộ tạo vách Arachne, bật tùy chọn "detect thin walls" hoặc các tùy chọn tương đương trên phần mềm cắt lớp (slicer) của bạn. Hãy kiểm tra kỹ xem dung môi bạn đang lọc có tương thích với loại vật liệu in hay không.
