Khóa cài cố định đai lưng thi đấu hai lớp 1

2 hình

Thể Thao & Ngoài Trời

Khóa cài cố định đai lưng thi đấu hai lớp

Tác giả mel0_455572

Lượt thích
1
Lượt coi
92

File 4 3 MB

  • Buckles_1773998129.3mf3MF · 561,4 KB
  • Buckle_for_38.0_x_8.5_mm_belt_1773998129.stlSTL · 1,2 MB
  • Buckle_for_39_x_6_mm_belt_1773998130.stlSTL · 1,1 MB
  • Inner-Outer_shooting_belt_keeper_buckle_1773998131.f3dF3D · 166,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

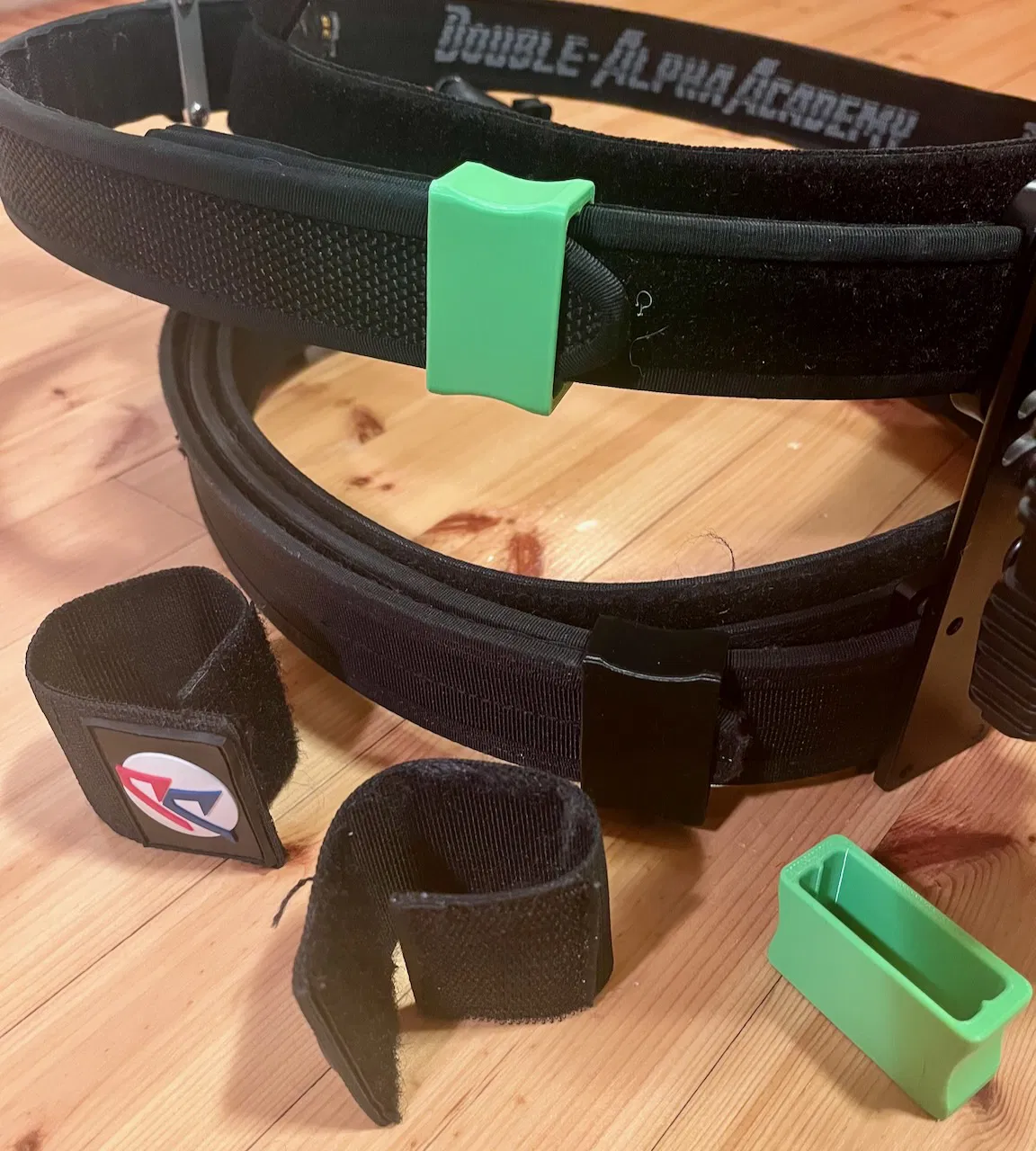

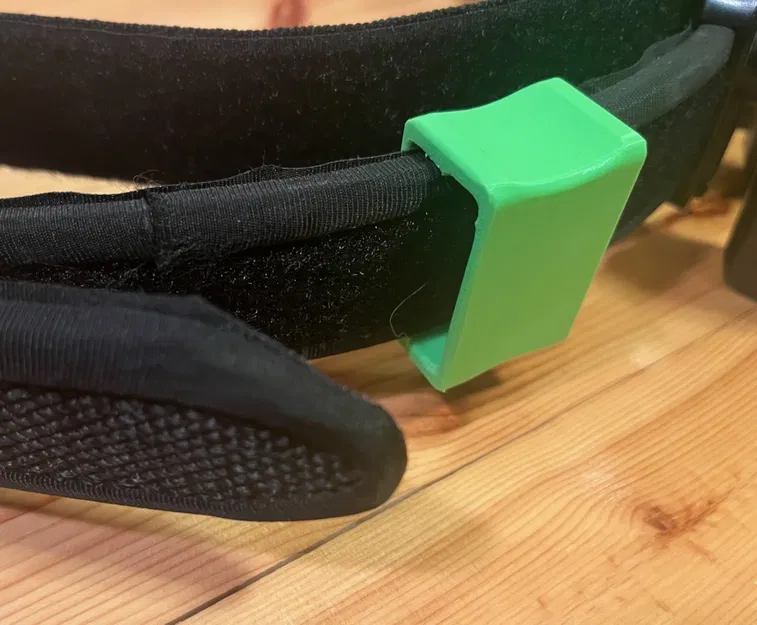

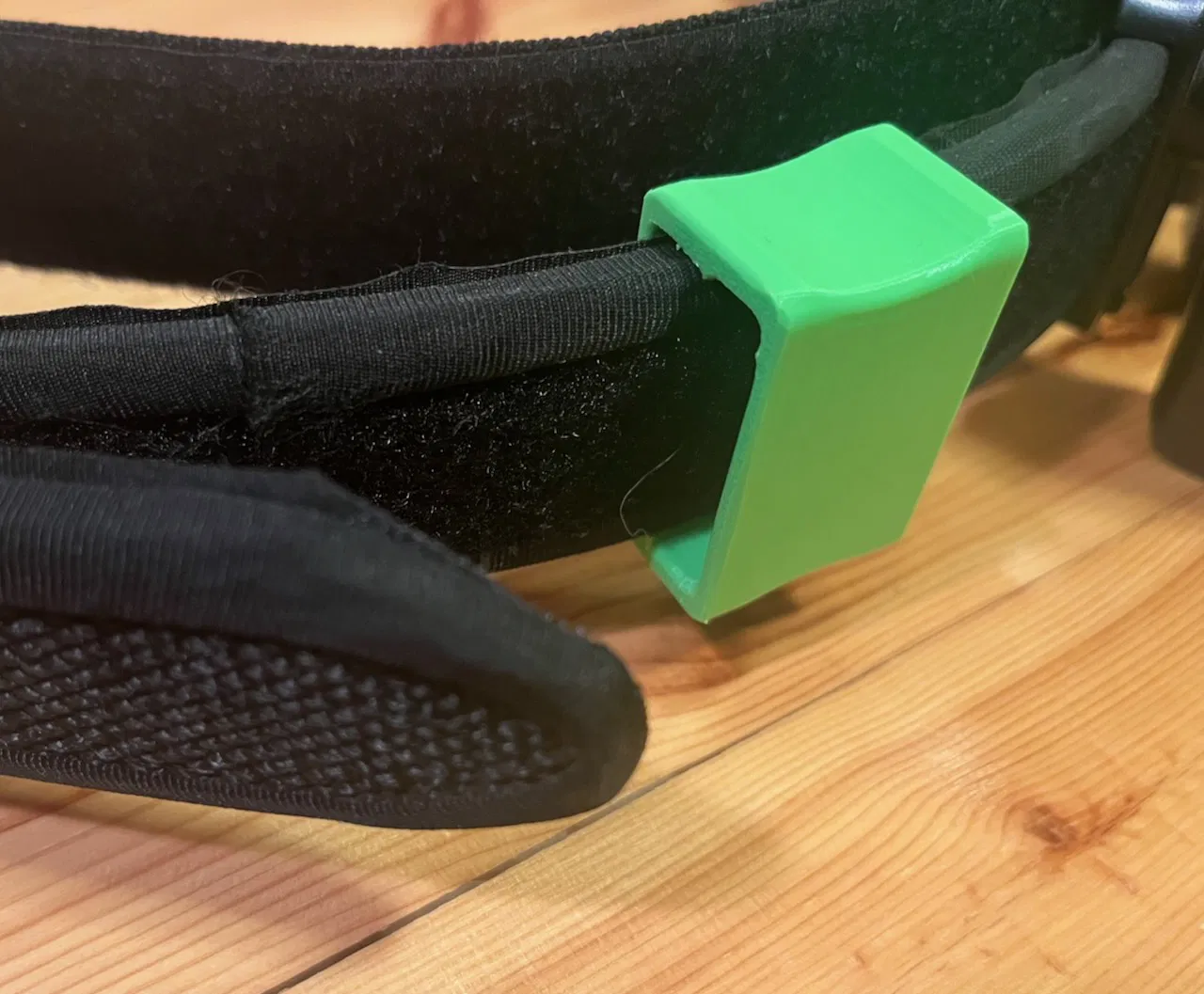

Bạn đã chán ngấy miếng dán velcro phiền phức dùng để cố định phần đuôi của đai lưng thi đấu hai lớp chưa? Chiếc khóa cài đơn giản này mang lại nhiều ưu điểm vượt trội:

  • Gắn vào đai chắc chắn, không bị tuột.
  • Dễ dàng trượt dọc theo đai lưng.
  • Thao tác khóa nhanh hơn - không cần loay hoay với miếng dán velcro nữa.

Các mẫu được cung cấp:

  • Đai DAA kích thước 38.0 x 8.5 mm
  • Một số loại đai khác kích thước 39.4 x 6 mm
  • Xem mục "Tùy chỉnh" bên dưới để điều chỉnh kích thước cho phù hợp với đai của bạn.

LƯU Ý: khóa có phần bên trong mỏng hơn - hãy đảm bảo lắp đúng chiều.

Đây là cùng mẫu này trên Makerworld dành cho máy in Bambu Lab với tính năng chỉnh sửa tham số ngay trên trang web!

Hướng dẫn in

  • PETG là lựa chọn phù hợp nhất.
  • Khi in, hãy đặt hướng có lỗ quay lên trên.
  • Không cần dùng support.
  • Nên dùng đủ số lượng wall loops để không cần in infill (khoảng 4 wall loops là đủ).
  • Có thể cần dùng brim cả trong lẫn ngoài vì phần đáy có độ bo tròn nhẹ.

Tùy chỉnh

  • File Fusion 360 được cung cấp để bạn điều chỉnh kích thước theo đai lưng (hoặc thêm logo yêu thích).

  • Các kích thước có thể tùy chỉnh thông qua "parameters" như bên dưới:

  • Hãy đo chiều rộng và độ dày của đai ngoài. Cộng thêm khoảng 1 mm cho mỗi thông số để đảm bảo độ khít.

    • belt_width = 38 mm (Ví dụ đai DAA)
    • belt_thickness = 8.5 mm (Ví dụ đai DAA)
    • hole_width = belt_width + 1 mm
    • hole_thickness = belt_thickness + 1 mm
    • buckle_width = 30 mm
