Đối với những anh em đang chơi máy in 3D và sử dụng bo mạch điều khiển BIGTREETECH (BTT) Octopus, việc bố trí không gian bên trong hộp kỹ thuật là một thử thách không nhỏ. Mô hình tham chiếu rút gọn (simplified reference model) này được thiết kế nhằm giúp các bác có thể dễ dàng mô phỏng, đo đạc kích thước và thiết kế vỏ hộp hoặc khung giá đỡ cho bo mạch của mình một cách chính xác nhất mà không cần phải cầm trực tiếp bo mạch thật nhiều lần, tránh làm hư hỏng các linh kiện điện tử nhạy cảm.

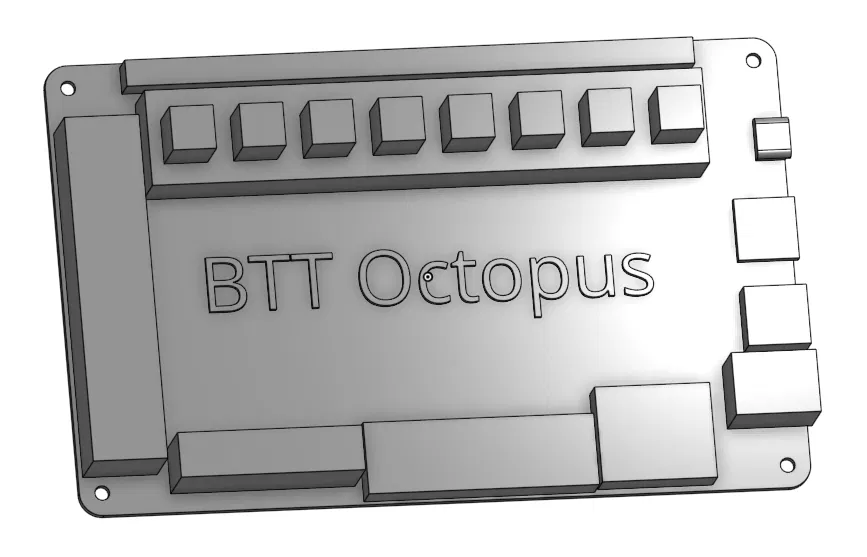

Sản phẩm này mô phỏng lại những kích thước cơ bản, các vị trí lỗ bắt ốc vít và hình dáng tổng quát của bo mạch BTT Octopus. Việc sử dụng mô hình này cực kỳ hữu ích khi các bác cần in 3D các chi tiết như khay gắn board, vỏ bảo vệ, hay các ngàm cố định bên trong máy in. Nhờ có mô hình này, anh em có thể kiểm tra xem các thiết kế của mình có bị cấn linh kiện, có đủ khoảng trống cho dây cáp hay luồng gió tản nhiệt hay không trước khi bắt tay vào in sản phẩm cuối cùng.

Các đặc điểm chính và lưu ý khi sử dụng:

• Kích thước chính xác: Mô hình phản ánh đúng kích thước thực tế của BTT Octopus, giúp thiết kế vỏ hộp chuẩn xác.
• Hỗ trợ tối ưu cho việc lắp ráp: Dễ dàng ướm thử các thiết kế khung giá đỡ trước khi lắp board thật vào máy.
• Lời khuyên khi in 3D: Các bác nên in mô hình này với vật liệu PLA vì độ co rút thấp, giúp giữ đúng kích thước hình học, layer height khoảng 0.2mm là đủ sắc nét.
• Tiết kiệm thời gian: Giúp giảm thiểu rủi ro phải in lại nhiều lần do sai lệch kích thước khi thiết kế vỏ bảo vệ hoặc khung máy in.
• Lưu ý về độ chi tiết: Đây là bản rút gọn nên nó tập trung vào hình khối cơ bản, không đi sâu vào các chân cắm hay linh kiện siêu nhỏ.
• Mục đích sử dụng: Phục vụ chủ yếu cho việc tạo mẫu nhanh (prototyping) trong quá trình chế tạo máy in 3D hoặc nâng cấp hệ thống điều khiển.

Hy vọng mô hình này sẽ là trợ thủ đắc lực giúp anh em làm chủ việc sắp xếp bo mạch BTT Octopus trên dàn máy in của mình một cách gọn gàng và khoa học nhất.
