Mô hình tham chiếu BTT Pi đơn giản hóa để thiết kế case

Mô hình tham chiếu BTT Pi đơn giản hóa cho thiết kế vỏ máy

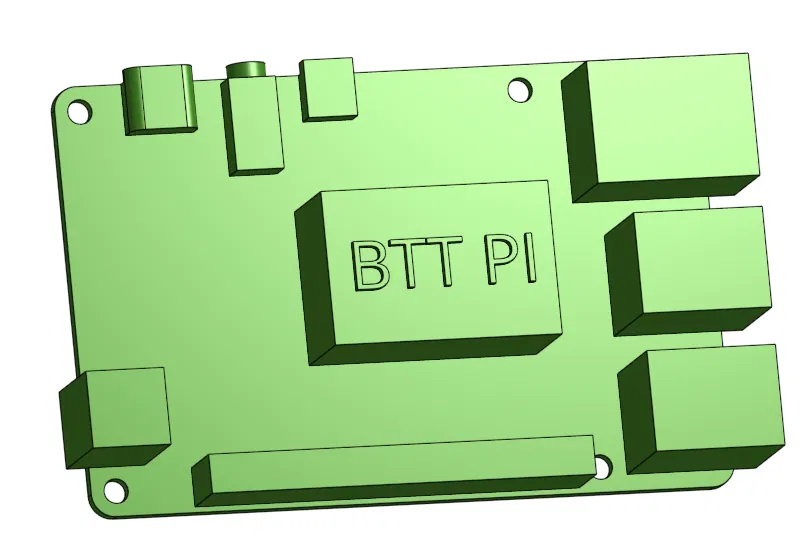

Đối với những anh em đam mê DIY, làm máy in 3D hoặc các dự án nhúng, việc thiết kế vỏ (case) bảo vệ cho bo mạch BTT Pi luôn là một thử thách vì cần độ chính xác cực cao. Mô hình BTT Pi simplified reference model này được tạo ra để giải quyết vấn đề đó. Thay vì phải lấy thước kẹp đo đạc từng vị trí cổng kết nối, ốc vít trên bo mạch thật, anh em chỉ cần tải file này về để làm khung tham chiếu trong phần mềm thiết kế như Fusion 360 hay TinkerCAD. Nó giúp anh em định hình kích thước, vị trí các cổng kết nối một cách nhanh chóng và chính xác mà không sợ làm hỏng board mạch thật trong quá trình đo đạc.

Mô hình này đã được lược bỏ các chi tiết phức tạp, tập trung vào những thành phần quan trọng nhất giúp anh em lên ý tưởng thiết kế vỏ máy. Với những khối hình học cơ bản đại diện cho các cổng USB, cổng nguồn, và các vị trí bắt vít, đây là công cụ hoàn hảo để thử nghiệm trước khi in sản phẩm thực tế. Khi đã có mô hình tham chiếu này, anh em hoàn toàn có thể tự tin thiết kế những chiếc case tùy chỉnh cực chất, vừa khít với bo mạch của mình mà không tốn quá nhiều thời gian thử sai.

Các tính năng và lưu ý quan trọng khi sử dụng:

• Kích thước chính xác: Giúp bạn dễ dàng căn chỉnh các lỗ cắt (cutouts) trên vỏ case, đảm bảo cổng kết nối không bị cấn.
• Thiết kế tối giản: Dạng khối đơn giản giúp máy tính của bạn xử lý nhanh hơn khi mô phỏng thiết kế vỏ máy phức tạp.
• Tiết kiệm thời gian: Không còn cần phải lấy thước đo từng chút một trên board mạch thực tế, giảm thiểu rủi ro hư hỏng linh kiện điện tử nhạy cảm.
• Gợi ý in 3D: Nên sử dụng nhựa PLA với layer height 0.2mm để đảm bảo chi tiết vừa đủ rõ ràng, giúp bạn dễ quan sát khi dựng hình.
• Lưu ý: Mô hình này chỉ dùng cho mục đích tham khảo kích thước thiết kế, không phải là bản sao 1:1 của các thành phần linh kiện nhỏ trên board.
• Tùy chỉnh linh hoạt: Anh em có thể dễ dàng thay đổi kích thước hoặc thêm các lỗ thoát nhiệt dựa trên base mô hình này.

Hy vọng mô hình đơn giản hóa này sẽ là trợ thủ đắc lực giúp anh em làm ra những chiếc case thật xịn cho dự án BTT Pi của mình. Hãy sáng tạo thật thoải mái và chia sẻ thành quả với cộng đồng nhé!
