Mô hình tham chiếu BTT Kraken 3D cho thiết kế hộp điều khiển

Mô hình tham chiếu BTT Kraken cho thiết kế vỏ hộp điều khiển

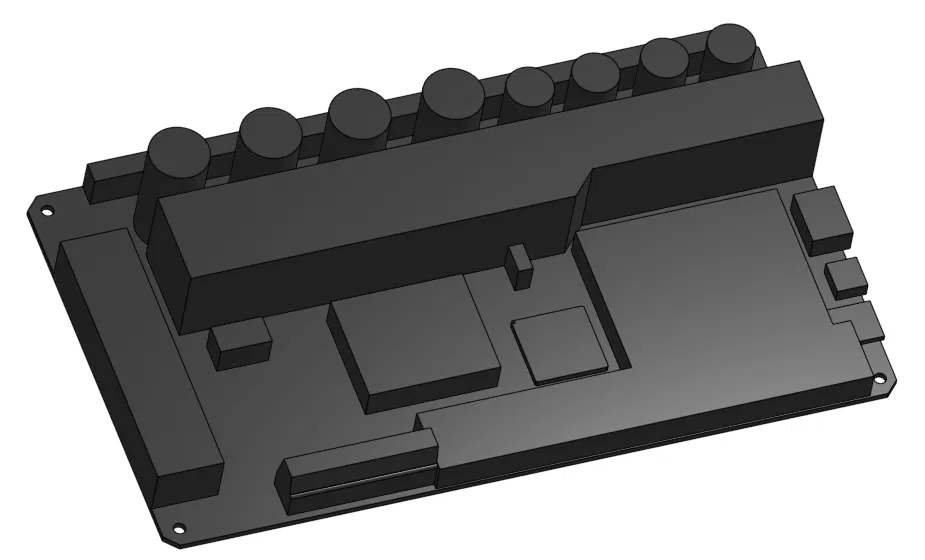

Khi anh em dân chơi máy in 3D bắt tay vào việc tự thiết kế các hộp đựng bo mạch (e-box) hay các khung vỏ máy in tùy chỉnh, việc xác định chính xác kích thước và vị trí các linh kiện là cực kỳ quan trọng. Mô hình BTT Kraken simplified reference model này chính là công cụ hỗ trợ đắc lực, giúp anh em hình dung rõ ràng không gian chiếm dụng của bo mạch BIGTREETECH Kraken ngay trên phần mềm CAD mà không cần phải cầm bo mạch thật để ướm thử liên tục. Đây là phiên bản rút gọn, tập trung vào việc mô phỏng đúng các kích thước hình khối cơ bản, các điểm tiếp xúc quan trọng và vị trí cổng kết nối, giúp công việc thiết kế của anh em trở nên nhẹ nhàng và chính xác hơn bao giờ hết.

Sử dụng mô hình tham chiếu này mang lại sự tiện lợi rất lớn trong quá trình lắp ráp sau này. Anh em có thể tự tin thiết kế các lỗ thông gió, giá đỡ bo mạch hoặc các cổng đi dây cáp sao cho vừa vặn nhất, tránh tình trạng khi in xong vỏ hộp mới phát hiện bo mạch bị cấn hoặc không khớp. Việc sử dụng các file STL như thế này trong quy trình làm việc không chỉ giúp tiết kiệm nhựa in thử mà còn tối ưu hóa thời gian, đảm bảo sản phẩm cuối cùng hoàn thiện một cách chuyên nghiệp và gọn gàng nhất.

Các tính năng và lưu ý khi sử dụng mô hình này:

• Mô phỏng chính xác kích thước bao ngoài của bo mạch BTT Kraken để anh em canh chỉnh không gian lắp đặt.
• Hỗ trợ tốt cho các phần mềm CAD phổ biến như Fusion 360, SolidWorks, hoặc Tinkercad.
• Tích hợp sẵn các vị trí lỗ bắt ốc, giúp anh em tạo khung đỡ chuẩn xác ngay từ bước lên bản vẽ.
• Rút gọn các chi tiết linh kiện nhỏ không cần thiết, giúp file nhẹ và load cực nhanh trên mọi máy tính.
• Khuyên dùng độ phân giải in 3D vừa phải (layer height 0.2mm) để giữ độ chính xác hình học khi anh em muốn in mô hình nhựa ra để ướm thử thực tế.
• Lưu ý: Đây là mô hình tham chiếu dạng đơn giản hóa (simplified), chỉ nên dùng để thiết kế khung vỏ, không dùng cho việc kiểm tra mạch điện hay các thông số kỹ thuật bên trong bo mạch.

Hy vọng với file mô hình này, anh em sẽ có những sản phẩm độ chế máy in thật đẹp mắt và gọn gàng, đúng ý mình nhất.
