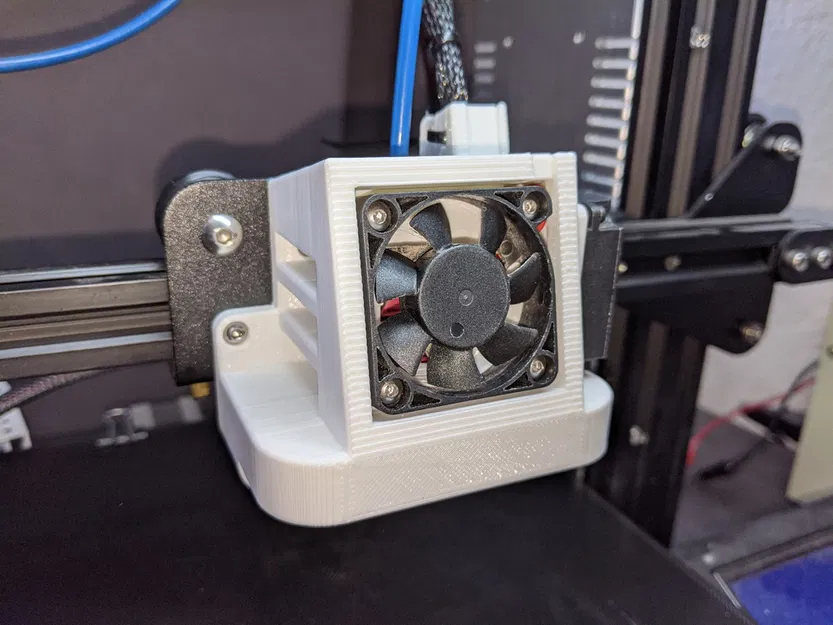

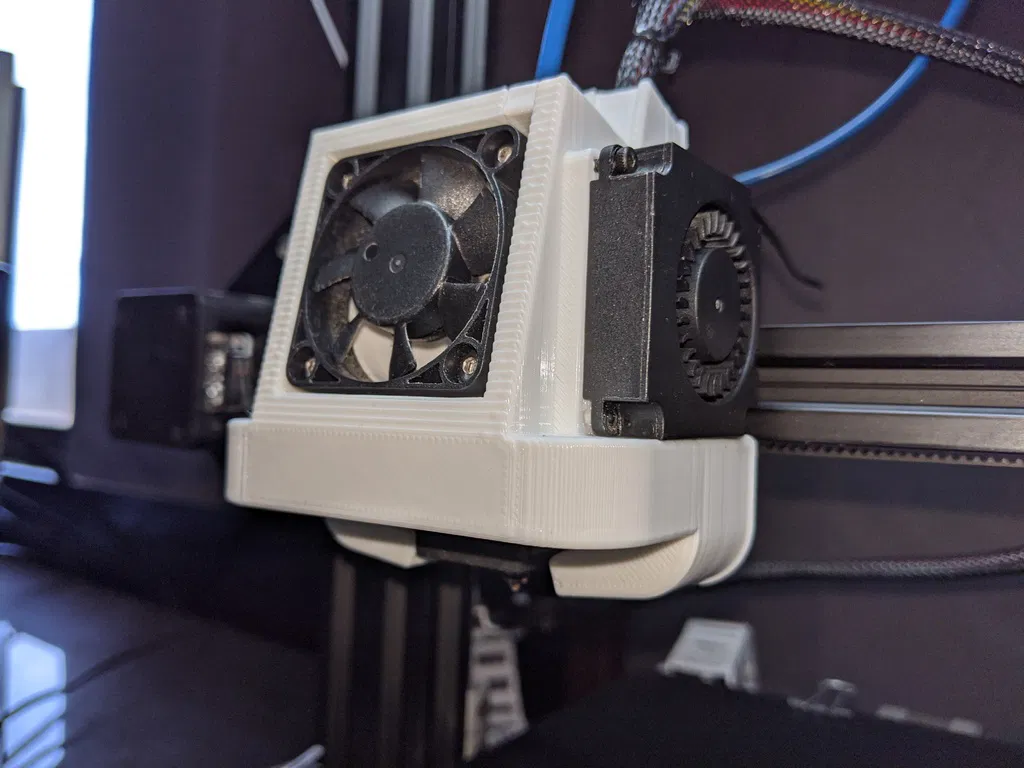

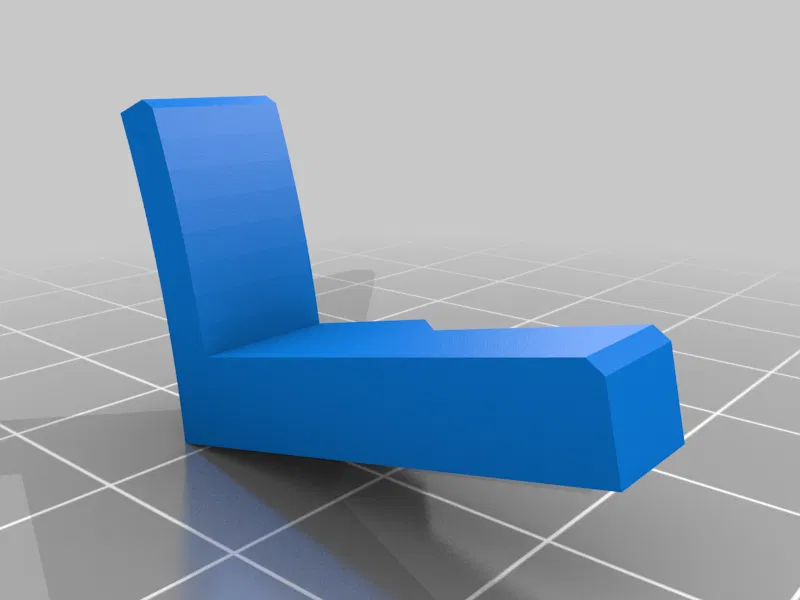

Satsana Ender 3 Fan Duct

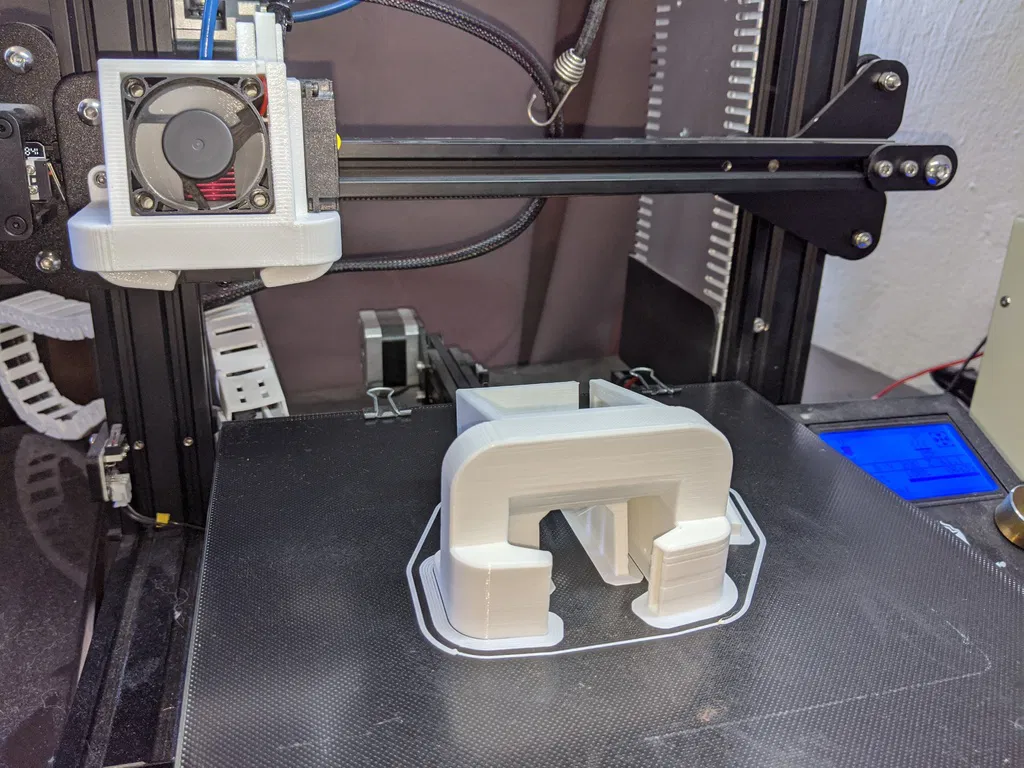

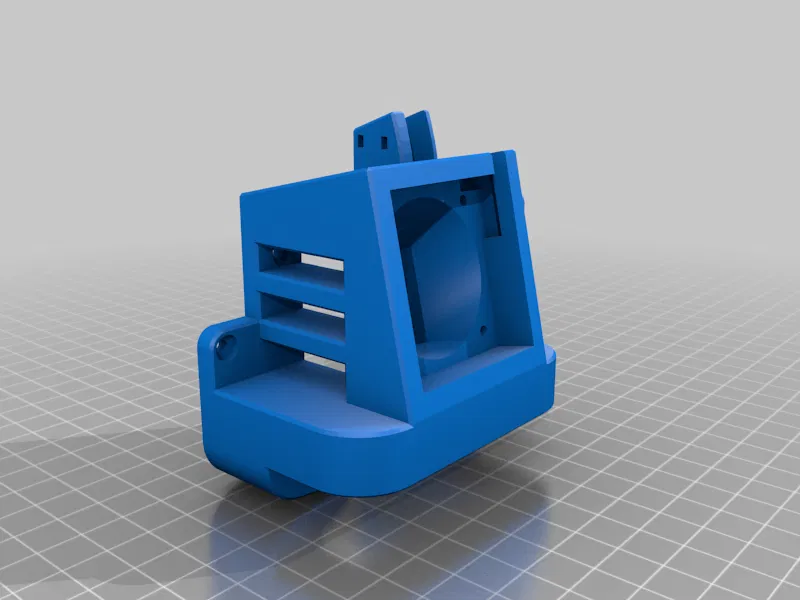

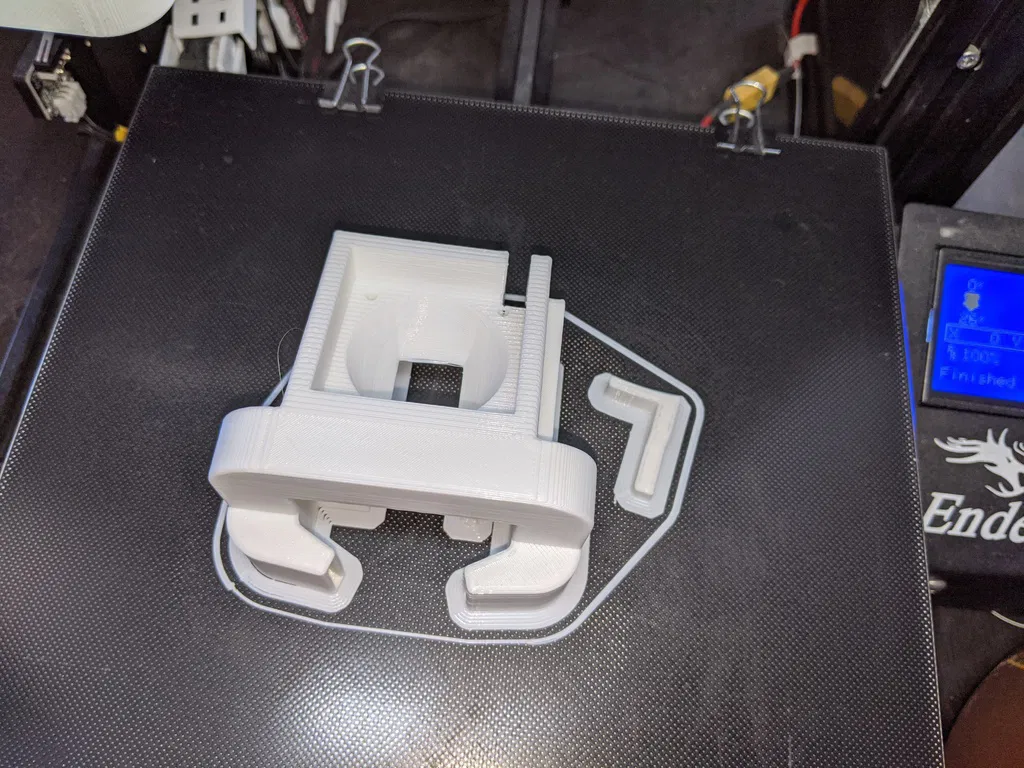

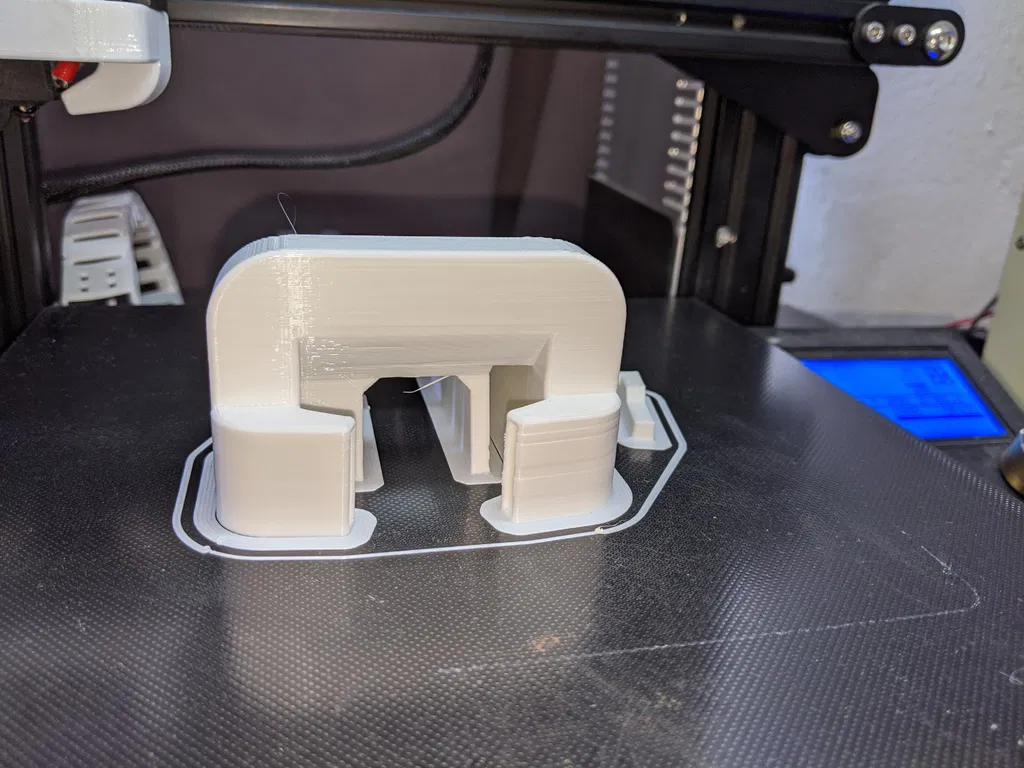

Đây là thêm một mẫu fan duct cho Ender 3 nữa đây ạ. Mục tiêu của mình khi thiết kế là tạo ra thứ gì đó đơn giản, gọn gàng và cứng cáp, hoạt động tốt với quạt zin và phần cứng có sẵn. Mẫu này có thể in được mà không cần hỗ trợ (support) nếu máy in của các bạn xử lý tốt phần bắc cầu (bridge) 16mm và góc nghiêng 45 độ.

Nếu các bạn đã nâng cấp hoặc định nâng cấp lên quạt tản nhiệt 5015 lớn hơn, hãy tham khảo thiết kế mới của mình ở đây: https://www.thingiverse.com/thing:4528533

Hoặc các bạn cũng có thể xem qua thiết kế dual 5015 blower duct mới nhất của mình tại đây: https://www.thingiverse.com/thing:5750189

Phiên bản file V59 có thêm một lỗ phía sau quạt để vặn vít gắn phía trên trực diện, thay vì phải vặn từ bên hông bằng lục giác đầu bi như trong ảnh mình chụp. Mình chưa in thử bản này để kiểm chứng độ hiệu quả vì bản V52 hiện đang dùng trên máy vẫn hoạt động tốt, nên mình cứ để các file cũ ở đây cho mọi người dùng.

Hướng dẫn sau khi in

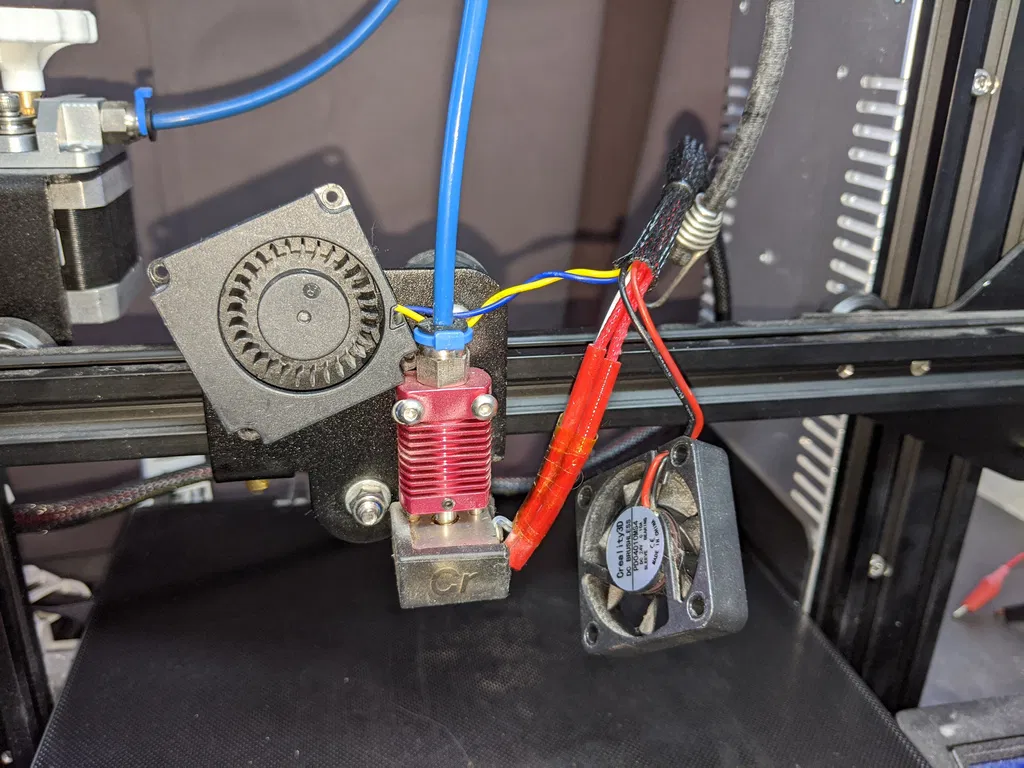

Tháo nắp che quạt gốc của Ender 3 ra

Gắn sẵn các ốc vít vào vị trí

Gắn phần duct vào tấm backplate của hot end, luồn dây cáp qua khe ở phía sau

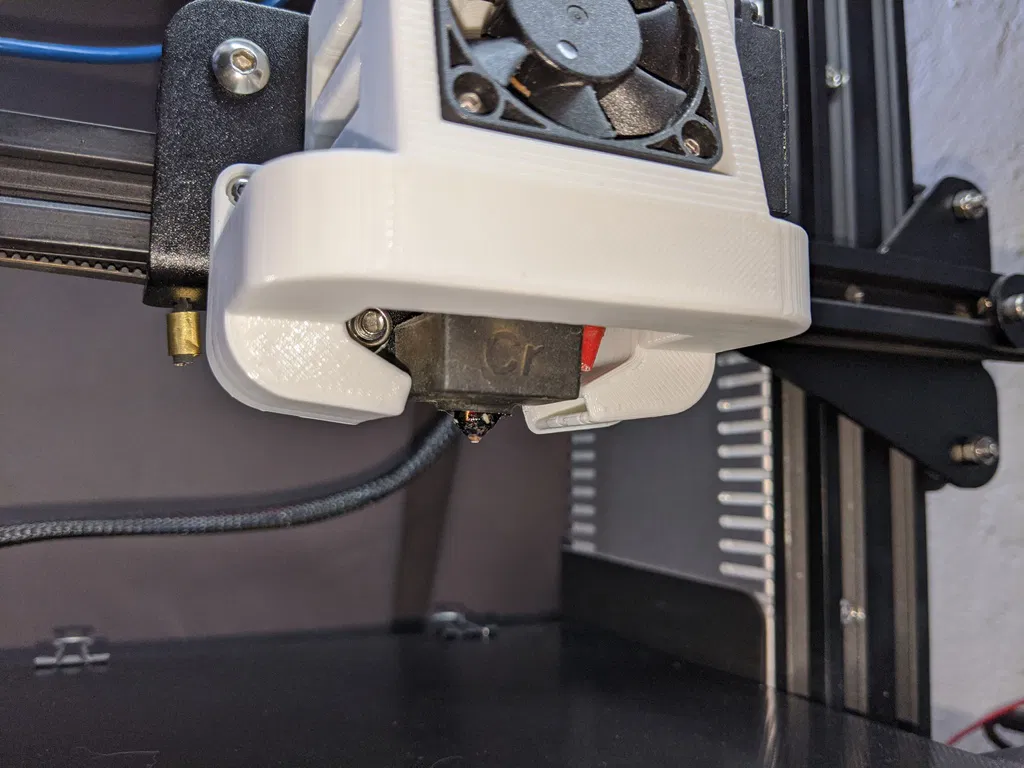

Gắn duct vào tấm backplate của hot end bằng hai con ốc zin

Lắp quạt hot end và nhét dây quạt vào trong hốc này

Lắp quạt hot end bằng các ốc zin

Lắp nắp che cáp của hot end vào

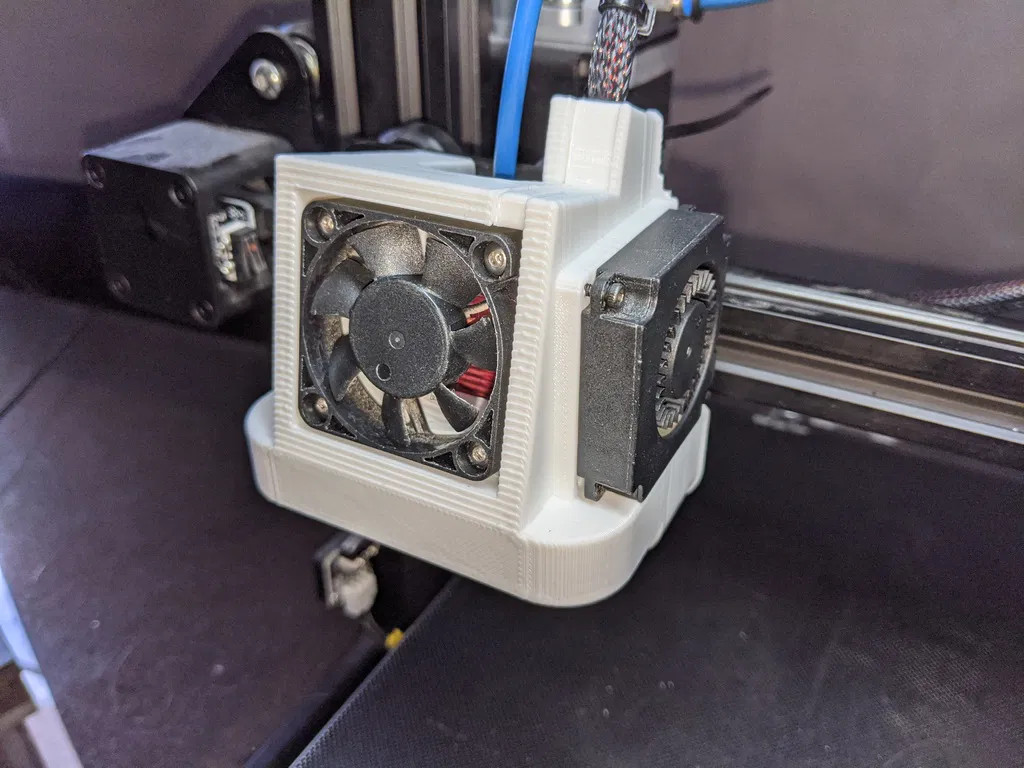

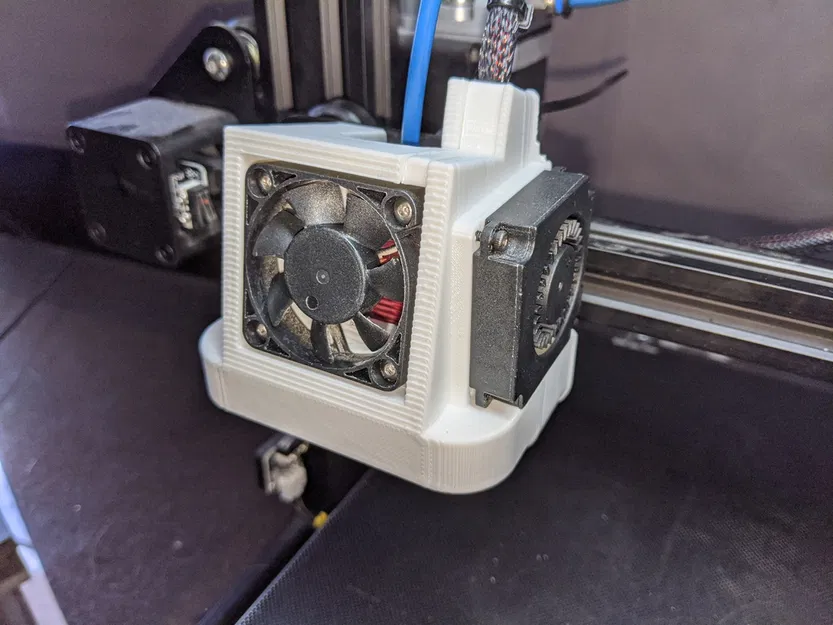

Lắp quạt tản nhiệt bằng các ốc zin

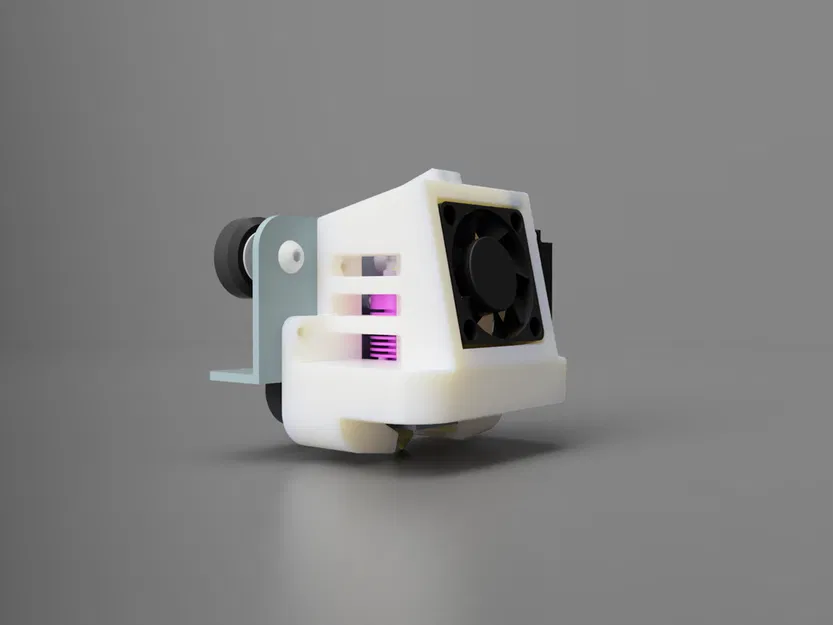

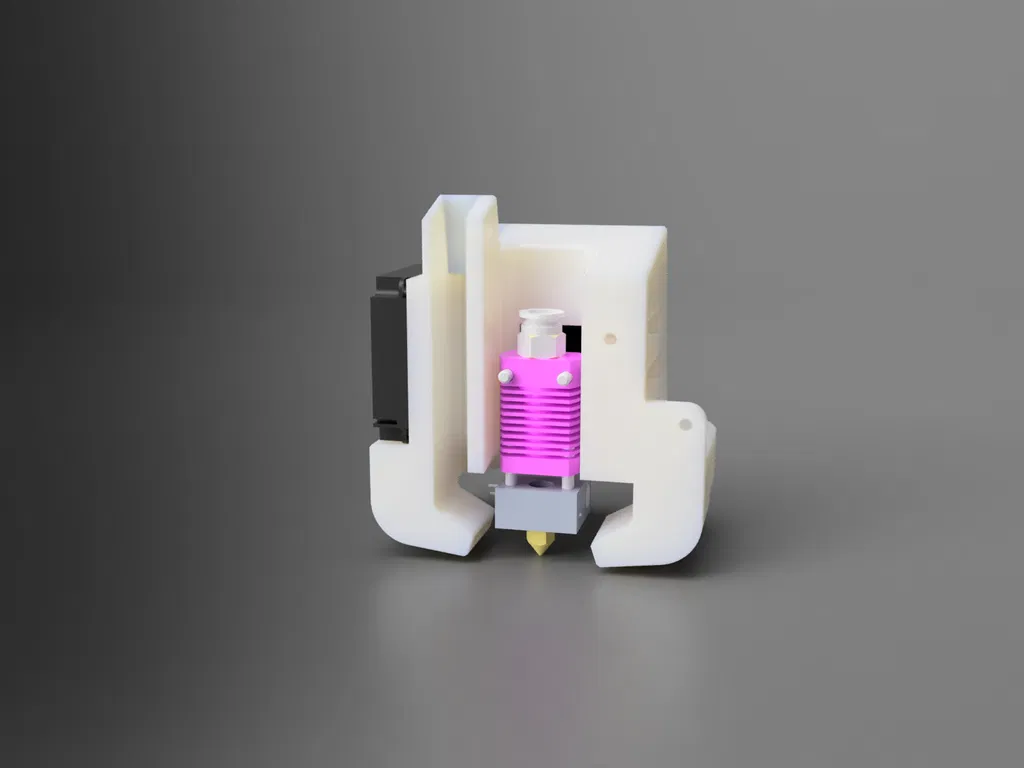

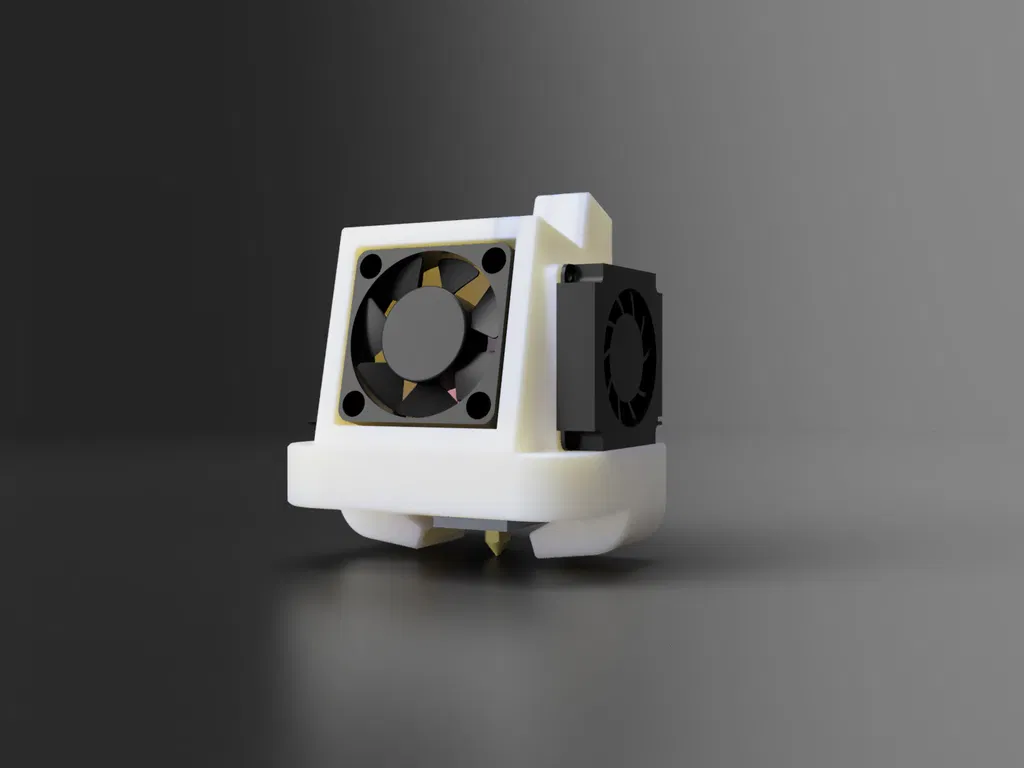

Cách mình thiết kế ===================

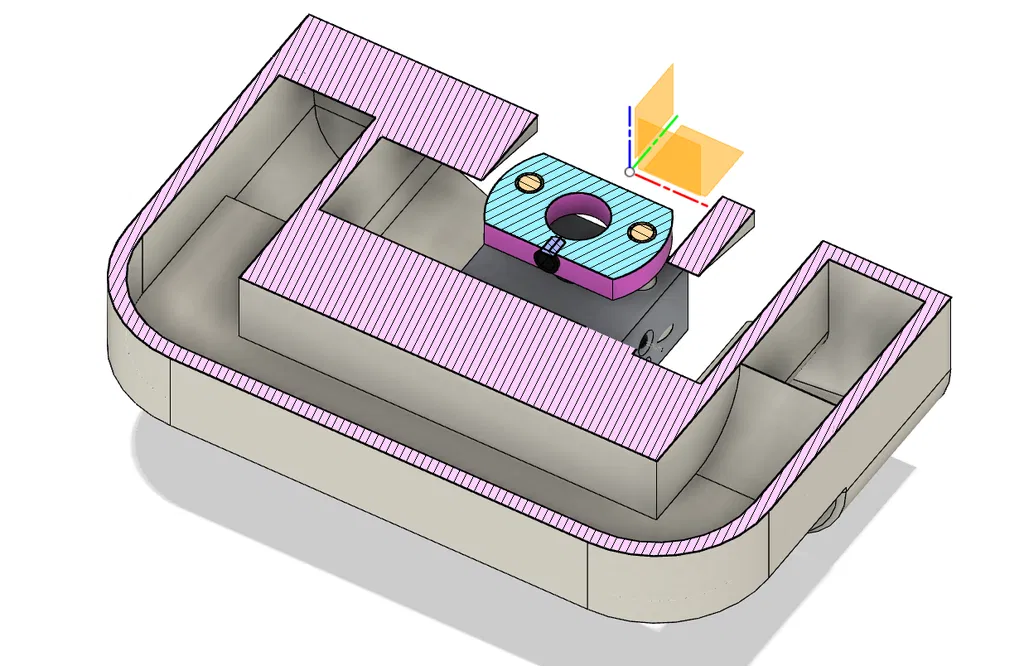

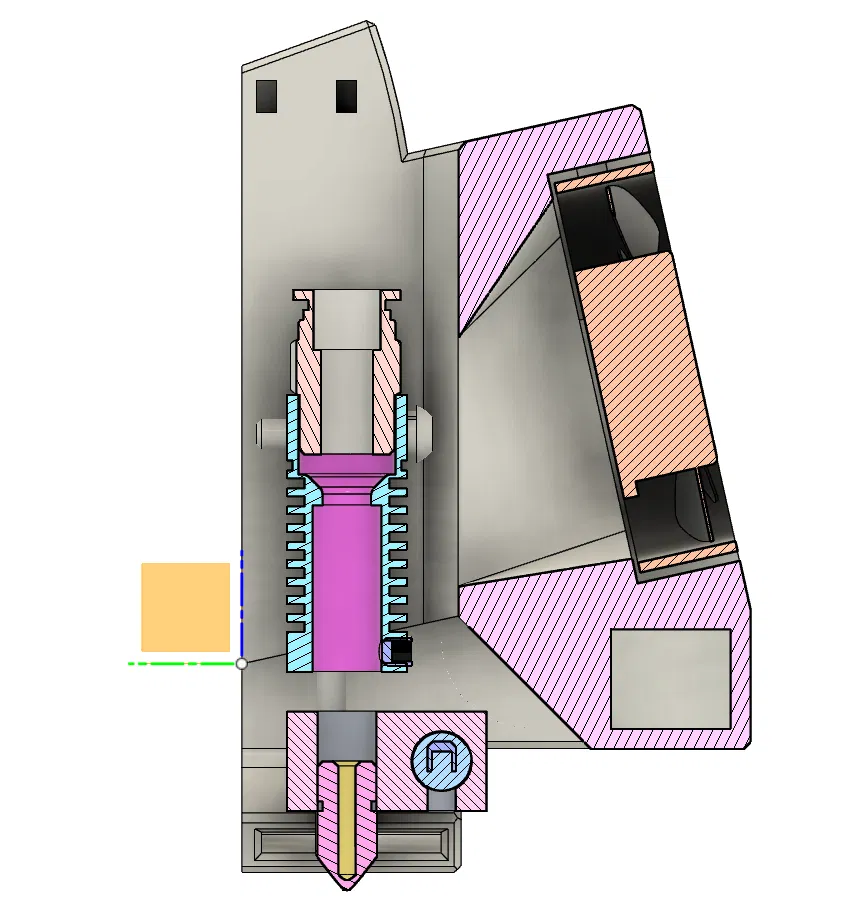

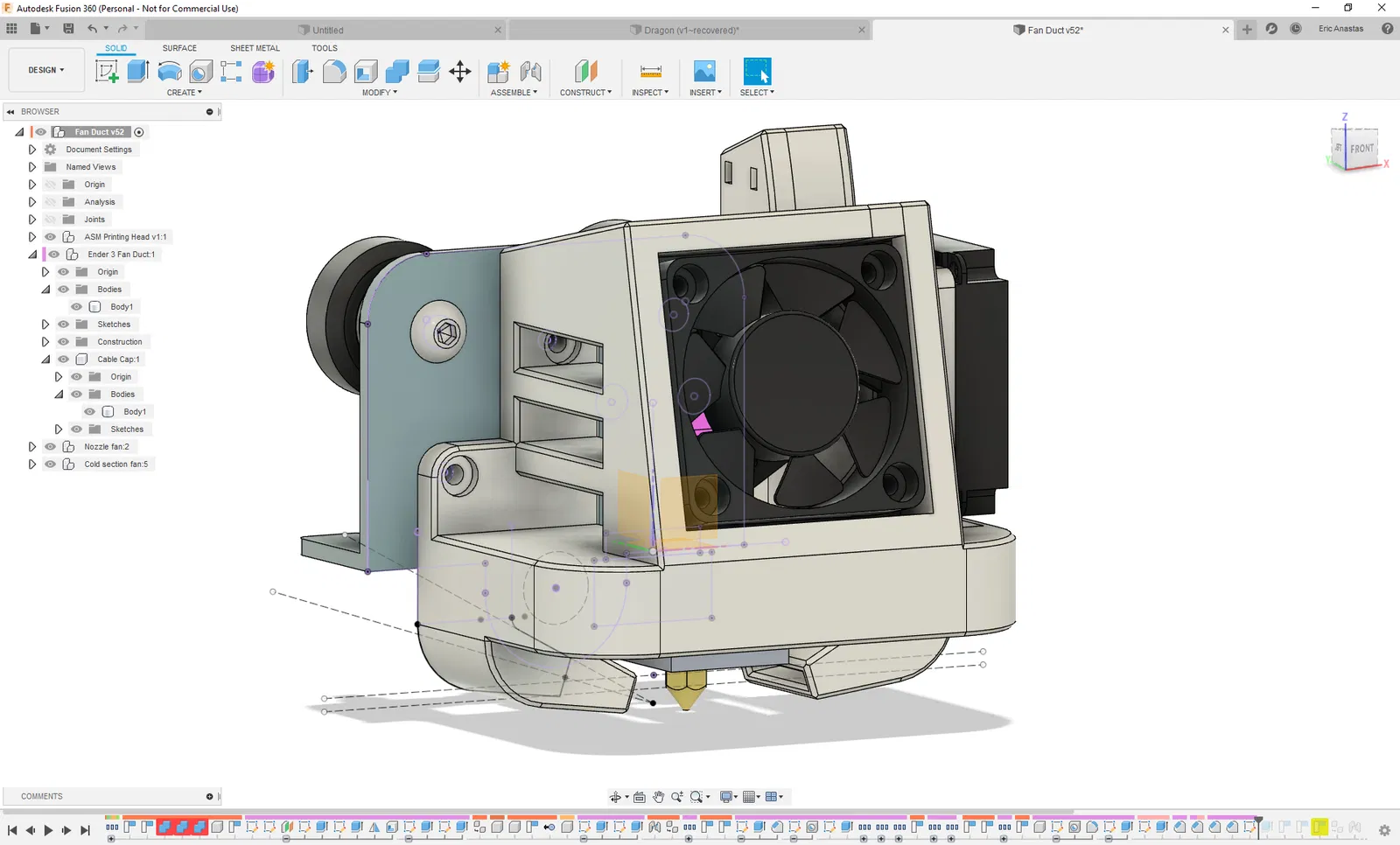

Ảnh chụp màn hình Fusion360

Video =====

Video hướng dẫn bởi www.3dprintscape.com
